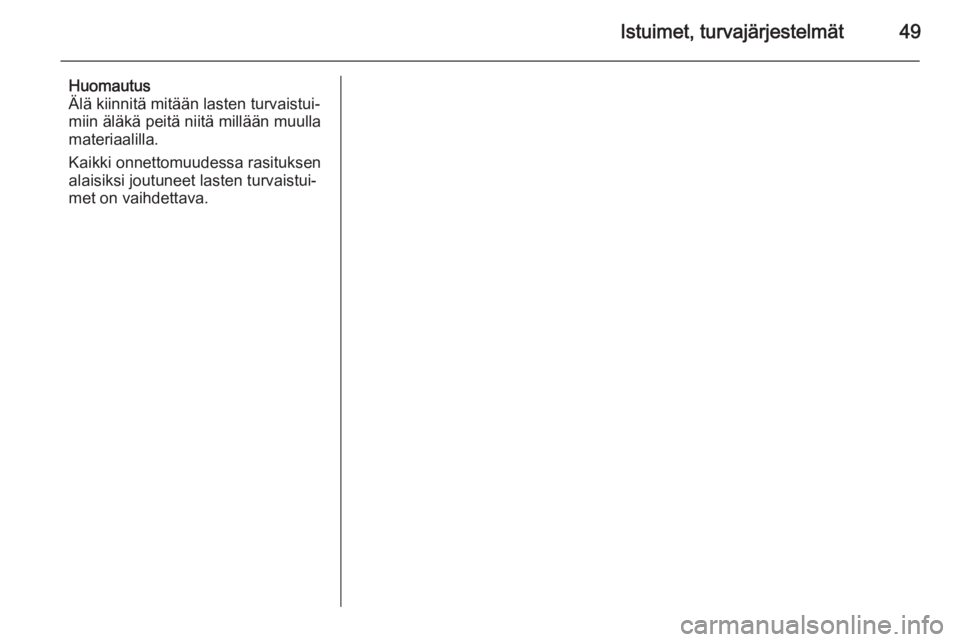

Istuimet, turvajärjestelmät49
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

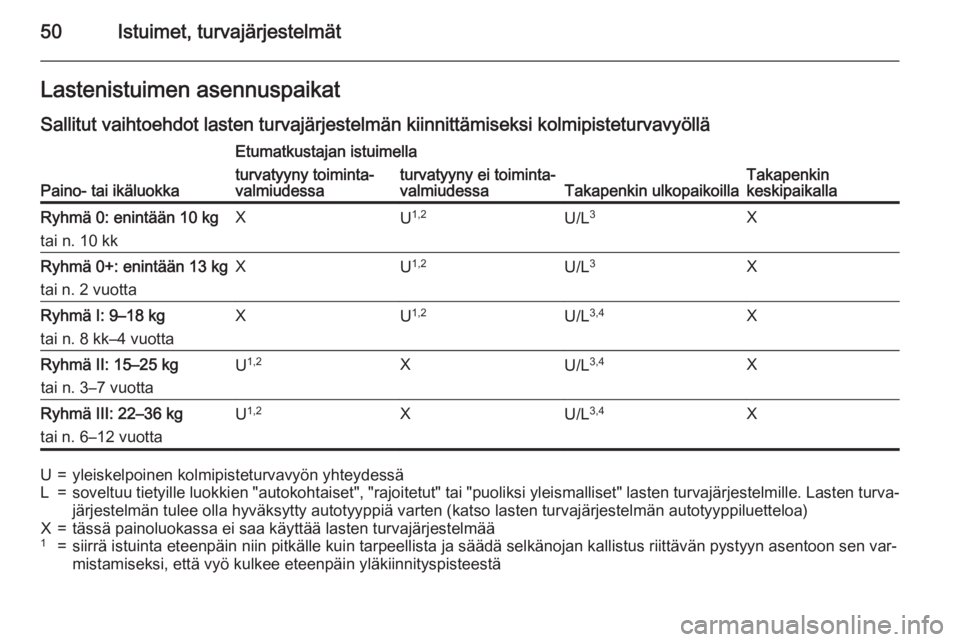

50Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Paino- tai ikäluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐
valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kg
tai n. 10 kkXU 1,2U/L 3XRyhmä 0+: enintään 13 kg
tai n. 2 vuottaXU 1,2U/L 3XRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaXU 1,2U/L 3,4XRyhmä II: 15–25 kg
tai n. 3–7 vuottaU 1,2XU/L 3,4XRyhmä III: 22–36 kg
tai n. 6–12 vuottaU 1,2XU/L 3,4XU=yleiskelpoinen kolmipisteturvavyön yhteydessäL=soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X=tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1=siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen var‐
mistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä

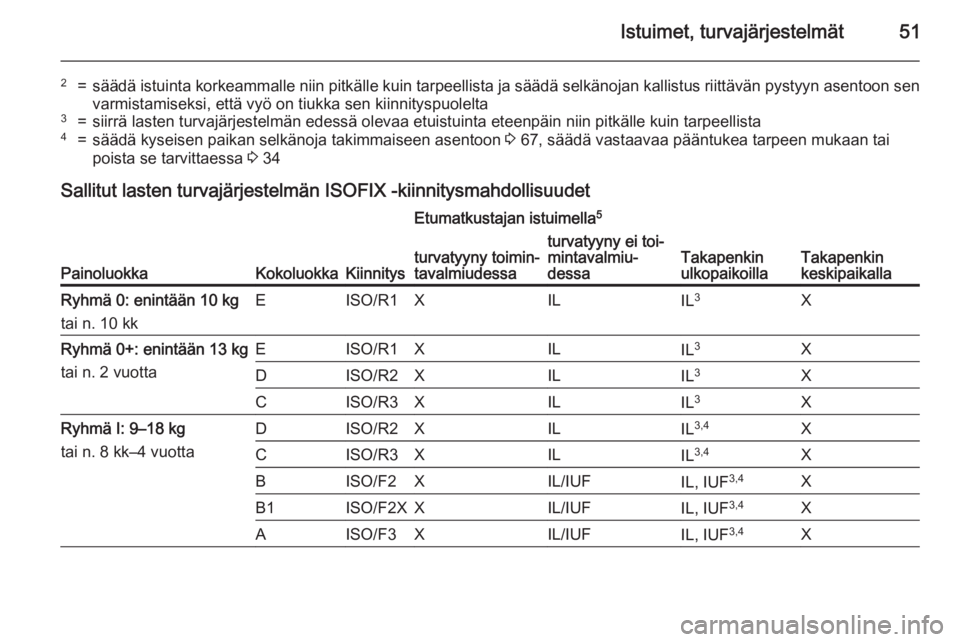

Istuimet, turvajärjestelmät51
2=säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon senvarmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3=siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4=säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 67, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 34
Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella 5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiu‐
dessaRyhmä 0: enintään 10 kg
tai n. 10 kkEISO/R1XILIL 3XRyhmä 0+: enintään 13 kg
tai n. 2 vuottaEISO/R1XILIL 3XDISO/R2XILIL 3XCISO/R3XILIL3XRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaDISO/R2XILIL 3,4XCISO/R3XILIL 3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4X

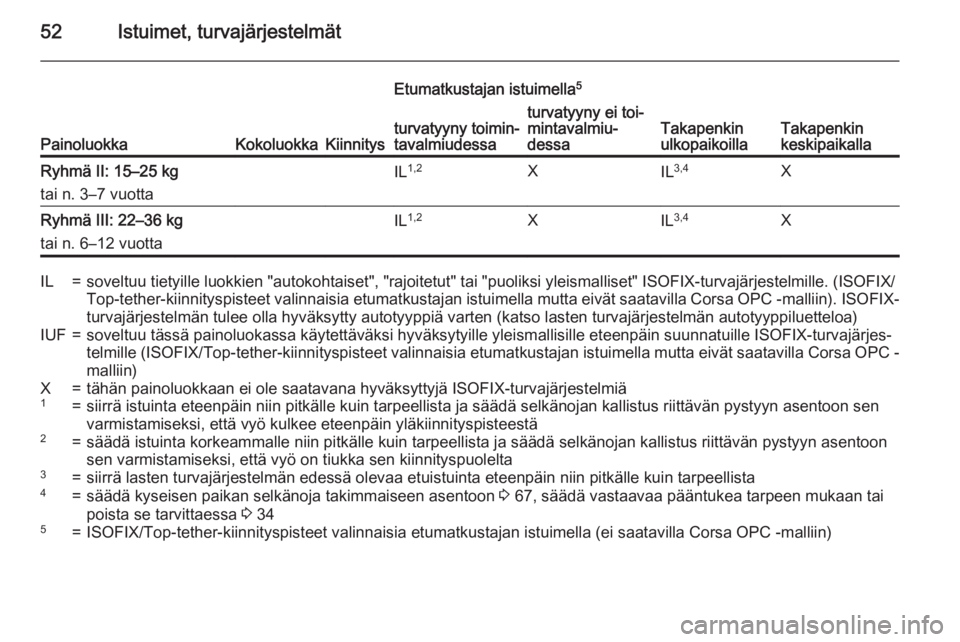

52Istuimet, turvajärjestelmät
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiu‐
dessaRyhmä II: 15–25 kg
tai n. 3–7 vuottaIL 1,2XIL3,4XRyhmä III: 22–36 kg
tai n. 6–12 vuottaIL 1,2XIL3,4XIL=soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-turvajärjestelmille. (ISOFIX/
Top-tether -kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Corsa OPC -malliin). ISOFIX-
turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)IUF=soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjes‐
telmille (ISOFIX/Top-tether -kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Corsa OPC -
malliin)X=tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1=siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2=säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon
sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3=siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4=säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 67, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 345=ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Corsa OPC -malliin)

Istuimet, turvajärjestelmät53
ISOFIX -kokoluokka ja kiinnitysA – ISO/F3=kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐päässäB – ISO/F2=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgB1 – ISO/F2X=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgC – ISO/R3=selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässäD – ISO/R2=selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1=selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa

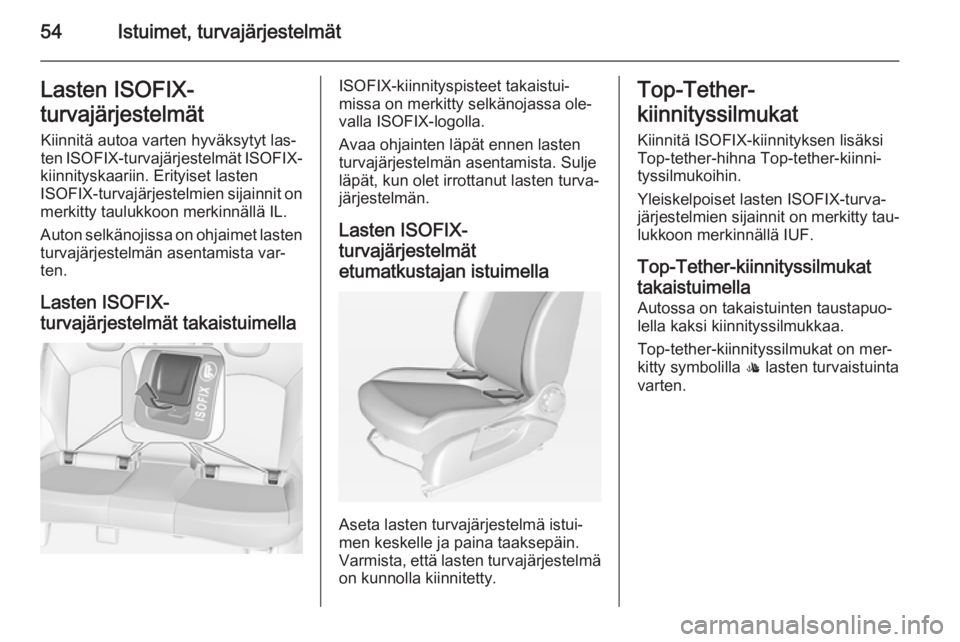

54Istuimet, turvajärjestelmätLasten ISOFIX-
turvajärjestelmät Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
Auton selkänojissa on ohjaimet lasten
turvajärjestelmän asentamista var‐
ten.
Lasten ISOFIX-
turvajärjestelmät takaistuimellaISOFIX-kiinnityspisteet takaistui‐
missa on merkitty selkänojassa ole‐
valla ISOFIX-logolla.
Avaa ohjainten läpät ennen lasten
turvajärjestelmän asentamista. Sulje
läpät, kun olet irrottanut lasten turva‐
järjestelmän.
Lasten ISOFIX-
turvajärjestelmät
etumatkustajan istuimella
Aseta lasten turvajärjestelmä istui‐
men keskelle ja paina taaksepäin.
Varmista, että lasten turvajärjestelmä
on kunnolla kiinnitetty.
Top-Tether-
kiinnityssilmukat
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyssilmukoihin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.
Top-Tether-kiinnityssilmukat
takaistuimella
Autossa on takaistuinten taustapuo‐
lella kaksi kiinnityssilmukkaa.
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.

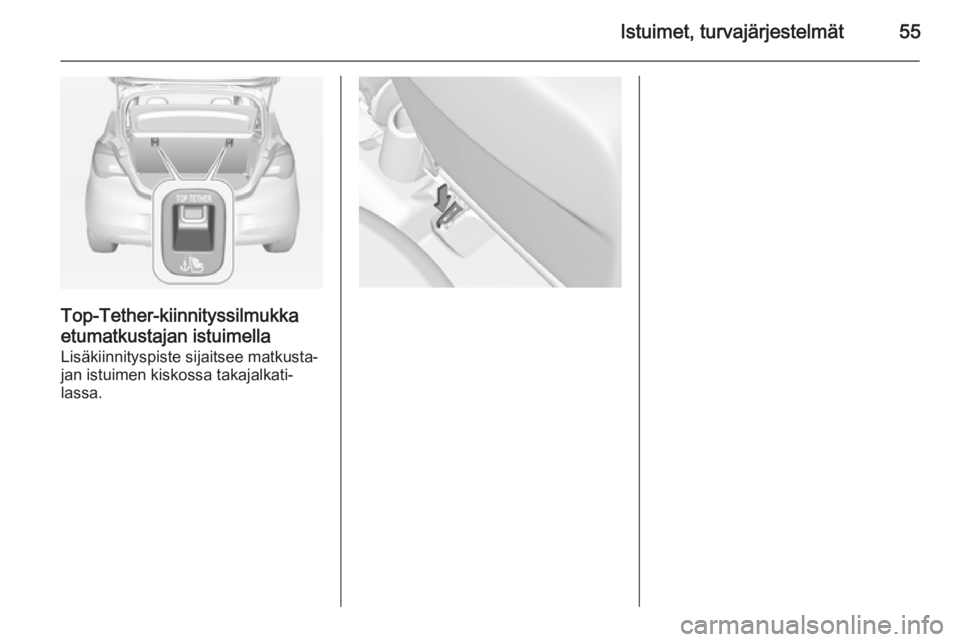

Istuimet, turvajärjestelmät55
Top-Tether-kiinnityssilmukkaetumatkustajan istuimella
Lisäkiinnityspiste sijaitsee matkusta‐
jan istuimen kiskossa takajalkati‐
lassa.

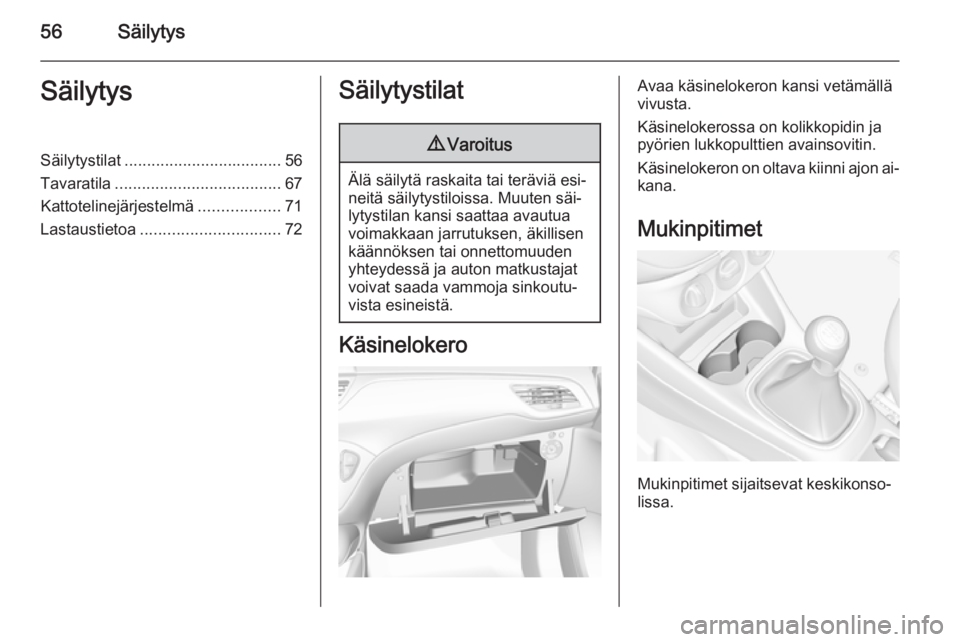

56SäilytysSäilytysSäilytystilat................................... 56
Tavaratila ..................................... 67
Kattotelinejärjestelmä ..................71
Lastaustietoa ............................... 72Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

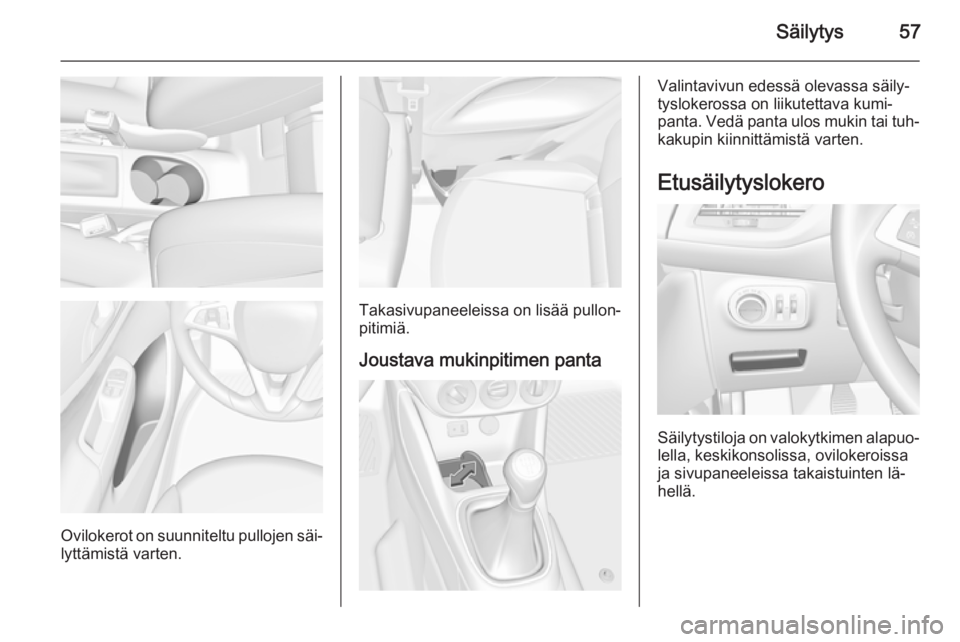

Säilytys57
Ovilokerot on suunniteltu pullojen säi‐lyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai tuh‐
kakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐lella, keskikonsolissa, ovilokeroissa
ja sivupaneeleissa takaistuinten lä‐
hellä.

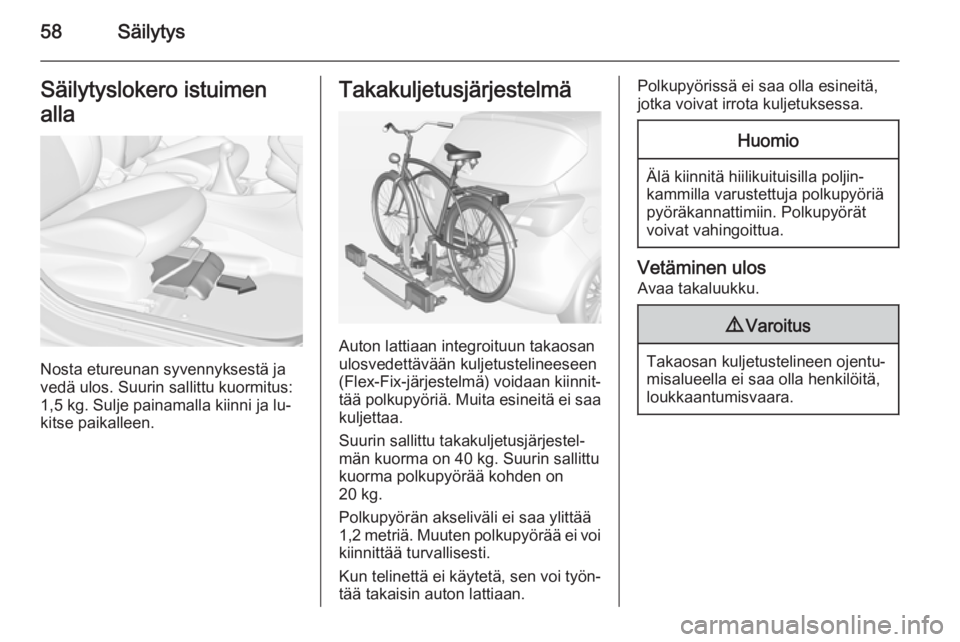

58SäilytysSäilytyslokero istuimen
alla
Nosta etureunan syvennyksestä ja
vedä ulos. Suurin sallittu kuormitus:
1,5 kg. Sulje painamalla kiinni ja lu‐
kitse paikalleen.
Takakuljetusjärjestelmä
Auton lattiaan integroituun takaosan
ulosvedettävään kuljetustelineeseen
(Flex-Fix-järjestelmä) voidaan kiinnit‐
tää polkupyöriä. Muita esineitä ei saa
kuljettaa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Polkupyörän akseliväli ei saa ylittää
1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, sen voi työn‐
tää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takaosan kuljetustelineen ojentu‐
misalueella ei saa olla henkilöitä,
loukkaantumisvaara.
