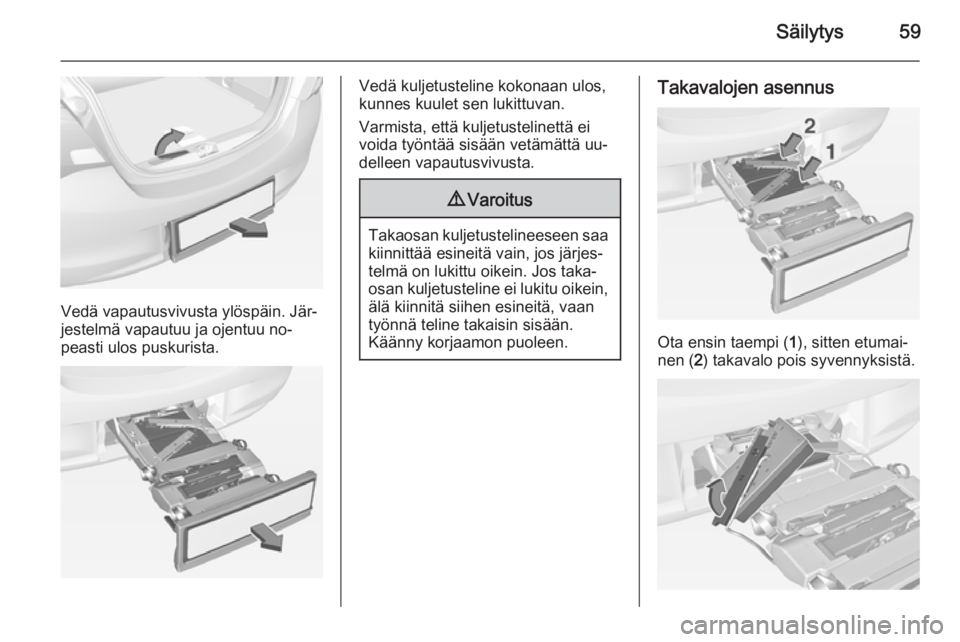

Säilytys59
Vedä vapautusvivusta ylöspäin. Jär‐
jestelmä vapautuu ja ojentuu no‐
peasti ulos puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐
delleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Ota ensin taempi ( 1), sitten etumai‐
nen ( 2) takavalo pois syvennyksistä.

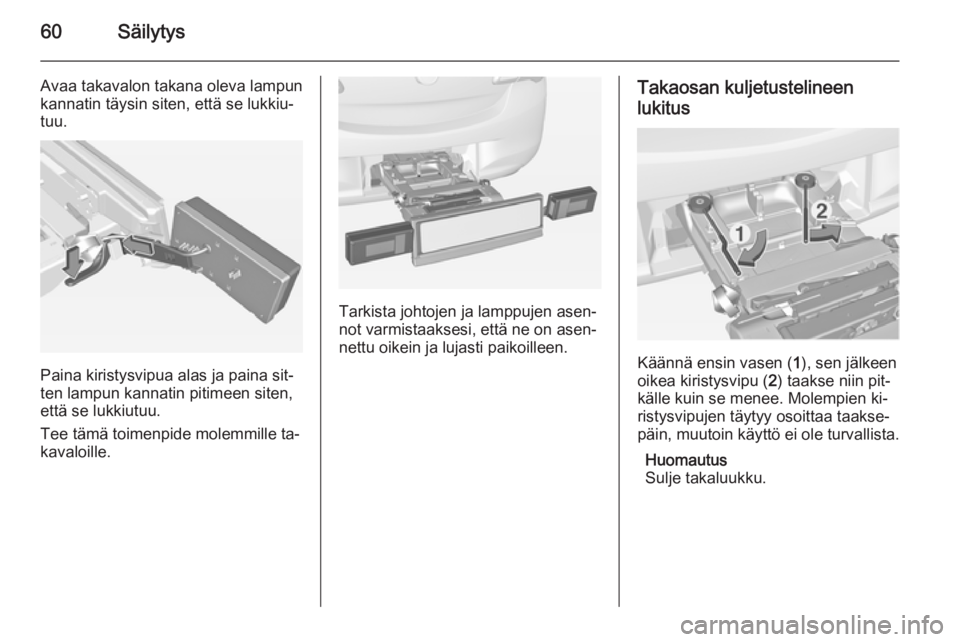

60Säilytys
Avaa takavalon takana oleva lampun
kannatin täysin siten, että se lukkiu‐
tuu.
Paina kiristysvipua alas ja paina sit‐
ten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille ta‐
kavaloille.
Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.
Takaosan kuljetustelineen
lukitus
Käännä ensin vasen ( 1), sen jälkeen
oikea kiristysvipu ( 2) taakse niin pit‐
källe kuin se menee. Molempien ki‐
ristysvipujen täytyy osoittaa taakse‐
päin, muutoin käyttö ei ole turvallista.
Huomautus
Sulje takaluukku.

Säilytys61

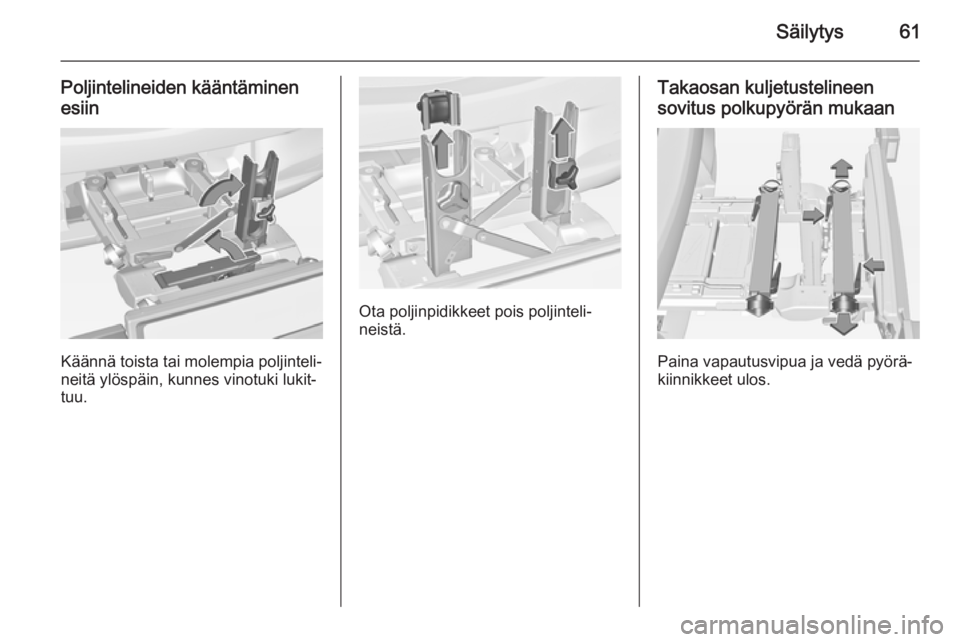

Poljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.

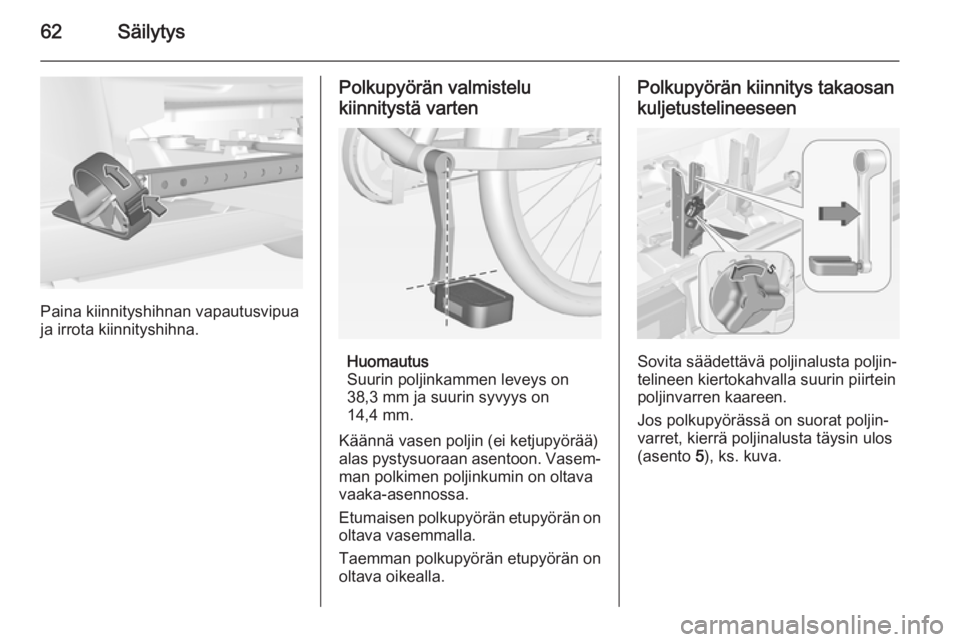

62Säilytys
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ei ketjupyörää)
alas pystysuoraan asentoon. Vasem‐ man polkimen poljinkumin on oltava
vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.
Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.

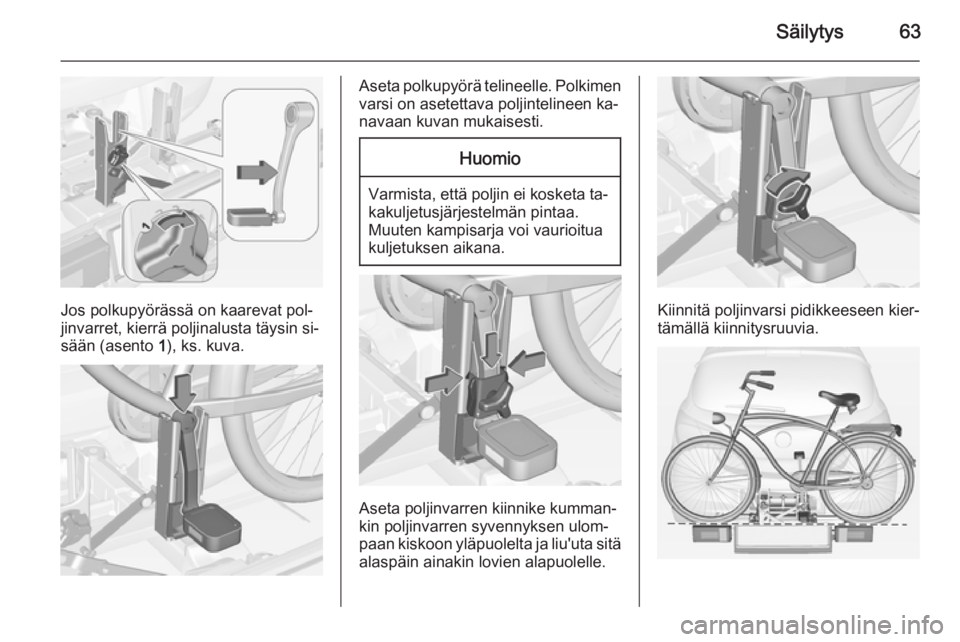

Säilytys63
Jos polkupyörässä on kaarevat pol‐
jinvarret, kierrä poljinalusta täysin si‐ sään (asento 1), ks. kuva.
Aseta polkupyörä telineelle. Polkimen
varsi on asetettava poljintelineen ka‐
navaan kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua
kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä
alaspäin ainakin lovien alapuolelle.
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.

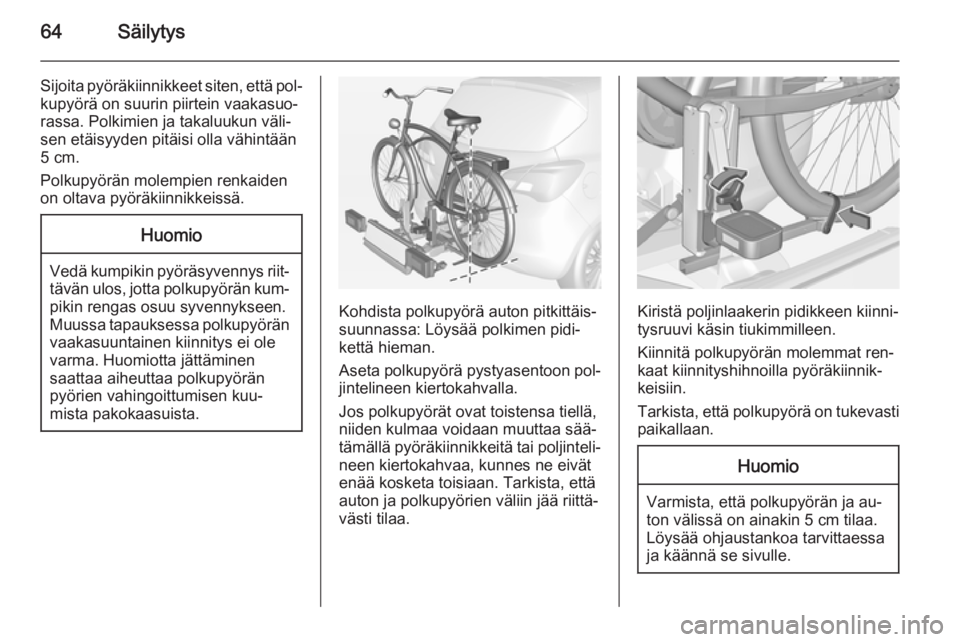

64Säilytys
Sijoita pyöräkiinnikkeet siten, että pol‐
kupyörä on suurin piirtein vaakasuo‐
rassa. Polkimien ja takaluukun väli‐
sen etäisyyden pitäisi olla vähintään
5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.
Kohdista polkupyörä auton pitkittäis‐
suunnassa: Löysää polkimen pidi‐
kettä hieman.
Aseta polkupyörä pystyasentoon pol‐
jintelineen kiertokahvalla.
Jos polkupyörät ovat toistensa tiellä,
niiden kulmaa voidaan muuttaa sää‐
tämällä pyöräkiinnikkeitä tai poljinteli‐ neen kiertokahvaa, kunnes ne eivät
enää kosketa toisiaan. Tarkista, että
auton ja polkupyörien väliin jää riittä‐ västi tilaa.Kiristä poljinlaakerin pidikkeen kiinni‐
tysruuvi käsin tiukimmilleen.
Kiinnitä polkupyörän molemmat ren‐
kaat kiinnityshihnoilla pyöräkiinnik‐
keisiin.
Tarkista, että polkupyörä on tukevasti
paikallaan.
Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.

Säilytys65

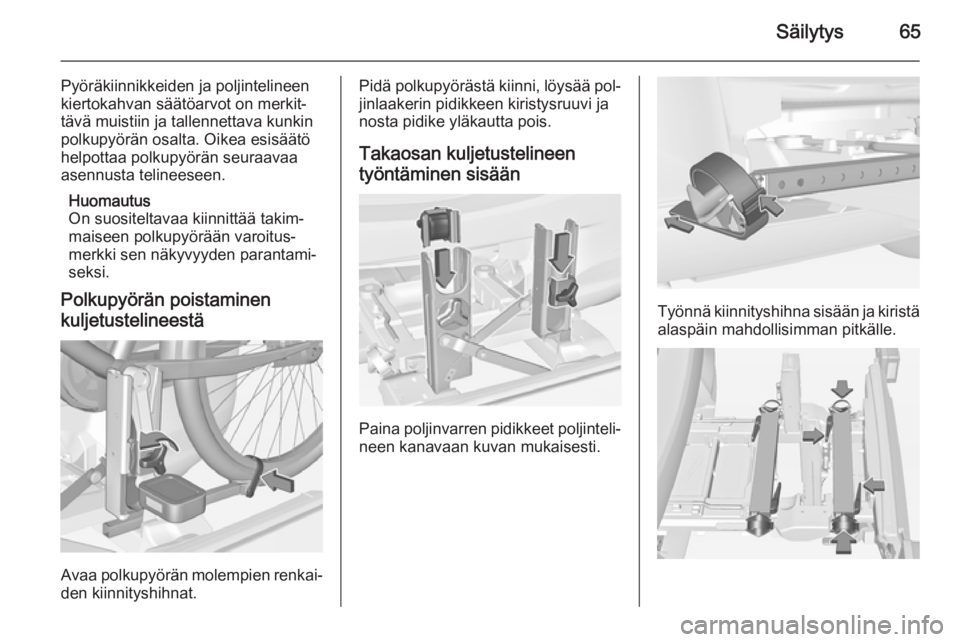

Pyöräkiinnikkeiden ja poljintelineen
kiertokahvan säätöarvot on merkit‐
tävä muistiin ja tallennettava kunkin polkupyörän osalta. Oikea esisäätö
helpottaa polkupyörän seuraavaa
asennusta telineeseen.
Huomautus
On suositeltavaa kiinnittää takim‐
maiseen polkupyörään varoitus‐
merkki sen näkyvyyden parantami‐
seksi.
Polkupyörän poistaminen kuljetustelineestä
Avaa polkupyörän molempien renkai‐ den kiinnityshihnat.
Pidä polkupyörästä kiinni, löysää pol‐ jinlaakerin pidikkeen kiristysruuvi ja
nosta pidike yläkautta pois.
Takaosan kuljetustelineen työntäminen sisään
Paina poljinvarren pidikkeet poljinteli‐ neen kanavaan kuvan mukaisesti.
Työnnä kiinnityshihna sisään ja kiristä
alaspäin mahdollisimman pitkälle.

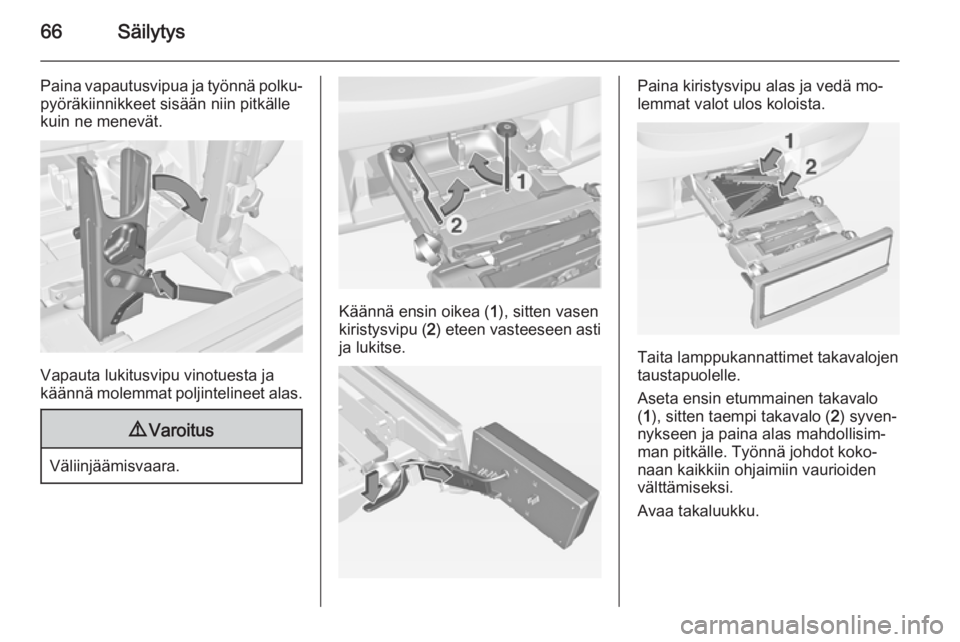

66Säilytys
Paina vapautusvipua ja työnnä polku‐pyöräkiinnikkeet sisään niin pitkälle
kuin ne menevät.
Vapauta lukitusvipu vinotuesta ja
käännä molemmat poljintelineet alas.
9 Varoitus
Väliinjäämisvaara.
Käännä ensin oikea ( 1), sitten vasen
kiristysvipu ( 2) eteen vasteeseen asti
ja lukitse.
Paina kiristysvipu alas ja vedä mo‐
lemmat valot ulos koloista.
Taita lamppukannattimet takavalojen
taustapuolelle.
Aseta ensin etummainen takavalo ( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐ man pitkälle. Työnnä johdot koko‐
naan kaikkiin ohjaimiin vaurioiden
välttämiseksi.
Avaa takaluukku.

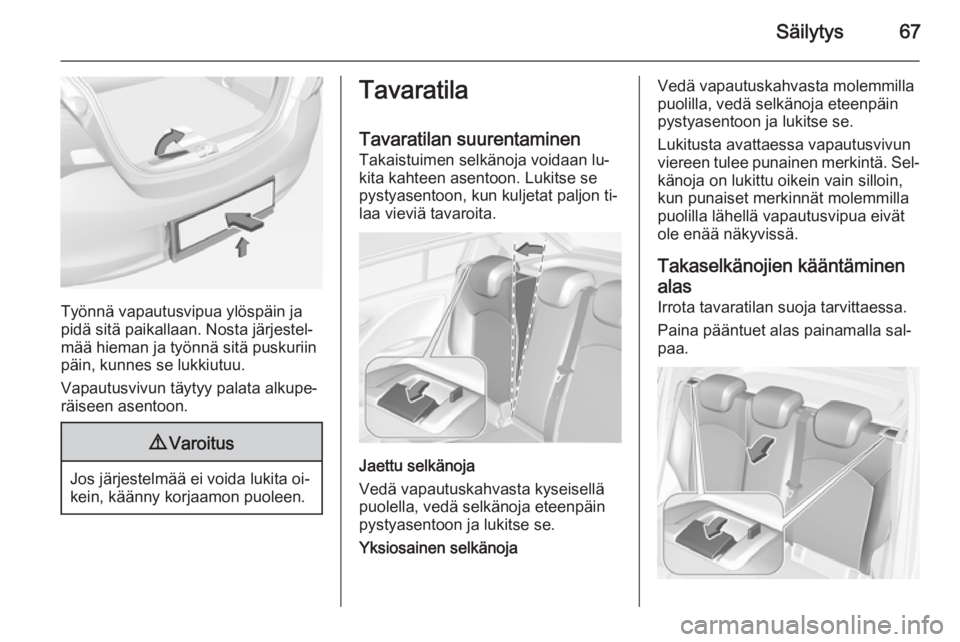

Säilytys67
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun täytyy palata alkupe‐ räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Tavaratilan suurentaminen
Takaistuimen selkänoja voidaan lu‐
kita kahteen asentoon. Lukitse se
pystyasentoon, kun kuljetat paljon ti‐
laa vieviä tavaroita.
Jaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella, vedä selkänoja eteenpäin pystyasentoon ja lukitse se.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla, vedä selkänoja eteenpäin
pystyasentoon ja lukitse se.
Lukitusta avattaessa vapautusvivun
viereen tulee punainen merkintä. Sel‐ känoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
Takaselkänojien kääntäminen
alas Irrota tavaratilan suoja tarvittaessa.
Paina pääntuet alas painamalla sal‐
paa.

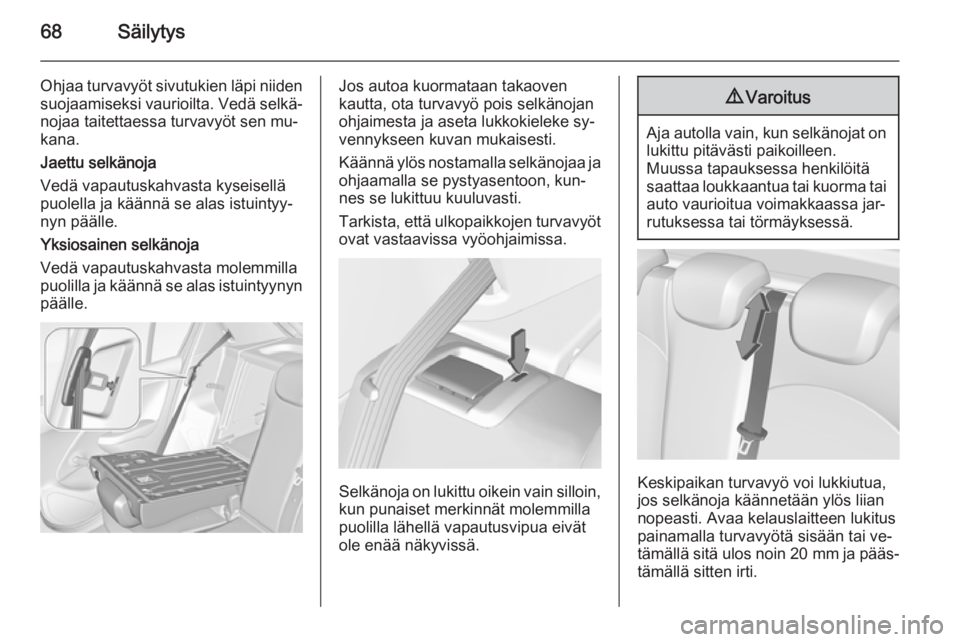

68Säilytys
Ohjaa turvavyöt sivutukien läpi niidensuojaamiseksi vaurioilta. Vedä selkä‐
nojaa taitettaessa turvavyöt sen mu‐
kana.
Jaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella ja käännä se alas istuintyy‐
nyn päälle.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla ja käännä se alas istuintyynyn päälle.Jos autoa kuormataan takaoven
kautta, ota turvavyö pois selkänojan
ohjaimesta ja aseta lukkokieleke sy‐
vennykseen kuvan mukaisesti.
Käännä ylös nostamalla selkänojaa ja ohjaamalla se pystyasentoon, kun‐
nes se lukittuu kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐
rutuksessa tai törmäyksessä.
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai ve‐
tämällä sitä ulos noin 20 mm ja pääs‐
tämällä sitten irti.
