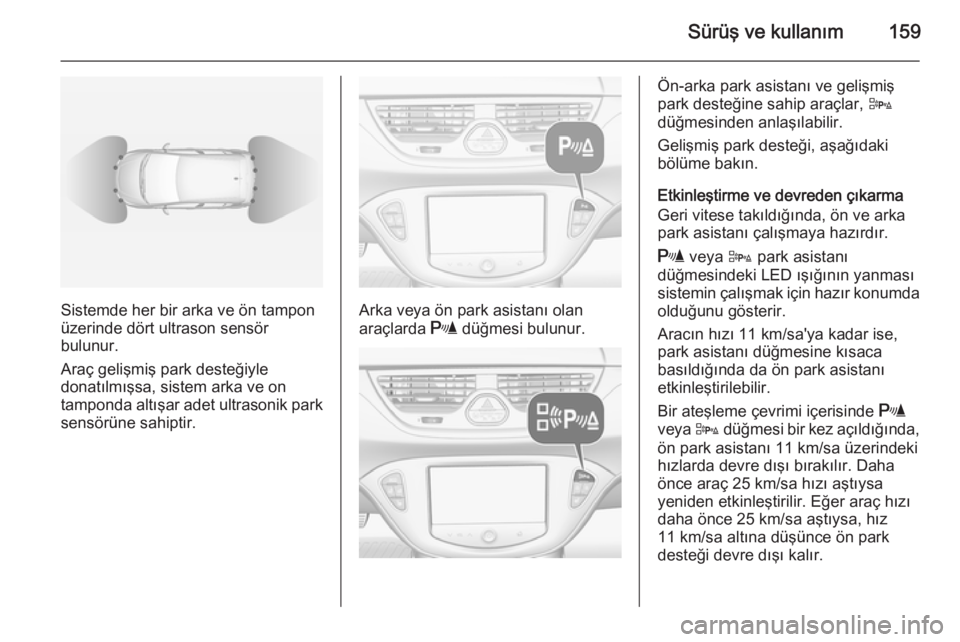

Sürüş ve kullanım159
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Araç gelişmiş park desteğiyle
donatılmışsa, sistem arka ve on
tamponda altışar adet ultrasonik park sensörüne sahiptir.Arka veya ön park asistanı olan
araçlarda r düğmesi bulunur.
Ön-arka park asistanı ve gelişmiş
park desteğine sahip araçlar, D
düğmesinden anlaşılabilir.
Gelişmiş park desteği, aşağıdaki
bölüme bakın.
Etkinleştirme ve devreden çıkarma Geri vitese takıldığında, ön ve arka
park asistanı çalışmaya hazırdır.
r veya D park asistanı
düğmesindeki LED ışığının yanması
sistemin çalışmak için hazır konumda olduğunu gösterir.
Aracın hızı 11 km/sa'ya kadar ise,
park asistanı düğmesine kısaca
basıldığında da ön park asistanı
etkinleştirilebilir.
Bir ateşleme çevrimi içerisinde r
veya D düğmesi bir kez açıldığında,
ön park asistanı 11 km/sa üzerindeki
hızlarda devre dışı bırakılır. Daha
önce araç 25 km/sa hızı aştıysa
yeniden etkinleştirilir. Eğer araç hızı
daha önce 25 km/sa aştıysa, hız
11 km/sa altına düşünce ön park
desteği devre dışı kalır.
Page 162 of 257

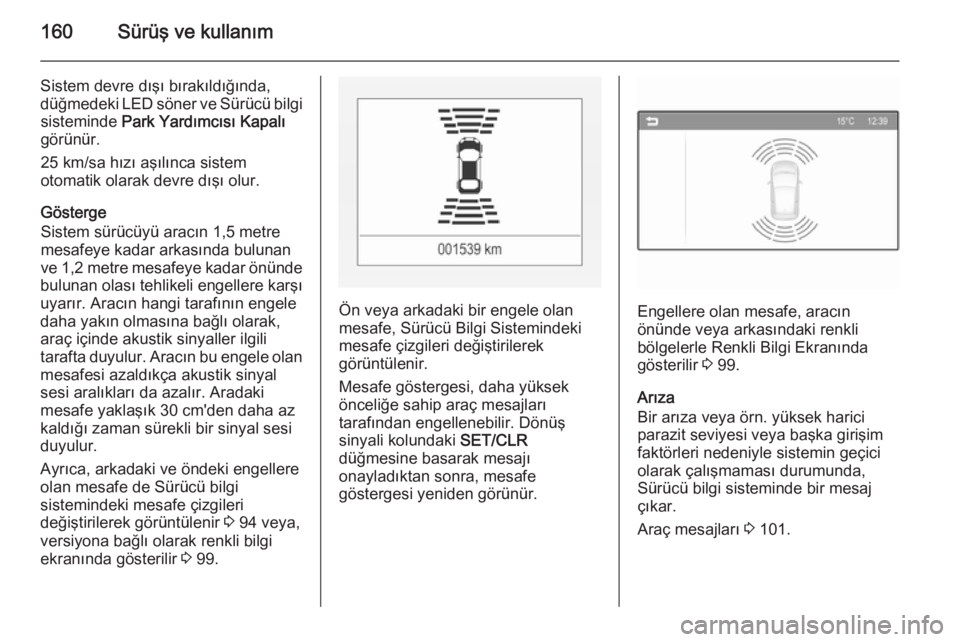

160Sürüş ve kullanım
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi sisteminde Park Yardımcısı Kapalı
görünür.
25 km/sa hızı aşılınca sistem otomatik olarak devre dışı olur.
Gösterge
Sistem sürücüyü aracın 1,5 metre
mesafeye kadar arkasında bulunan
ve 1,2 metre mesafeye kadar önünde
bulunan olası tehlikeli engellere karşı
uyarır. Aracın hangi tarafının engele
daha yakın olmasına bağlı olarak,
araç içinde akustik sinyaller ilgili
tarafta duyulur. Aracın bu engele olan mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki ve öndeki engellere
olan mesafe de Sürücü bilgi
sistemindeki mesafe çizgileri
değiştirilerek görüntülenir 3 94 veya,
versiyona bağlı olarak renkli bilgi ekranında gösterilir 3 99.
Ön veya arkadaki bir engele olan
mesafe, Sürücü Bilgi Sistemindeki
mesafe çizgileri değiştirilerek
görüntülenir.
Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Dönüş
sinyali kolundaki SET/CLR
düğmesine basarak mesajı
onayladıktan sonra, mesafe
göstergesi yeniden görünür.Engellere olan mesafe, aracın
önünde veya arkasındaki renkli
bölgelerle Renkli Bilgi Ekranında
gösterilir 3 99.
Arıza
Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
Sürücü bilgi sisteminde bir mesaj
çıkar.
Araç mesajları 3 101.
Page 163 of 257

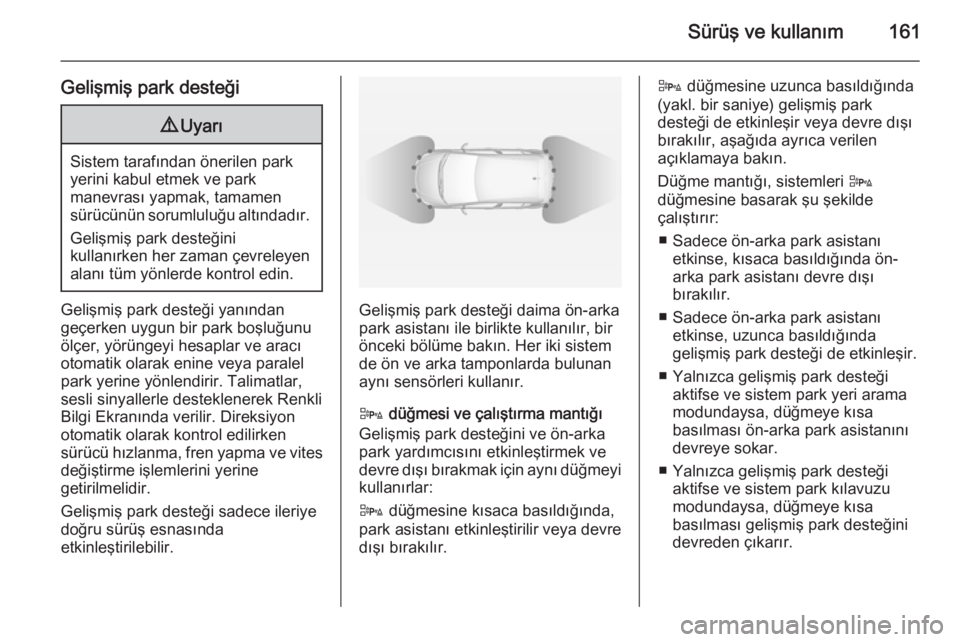

Sürüş ve kullanım161
Gelişmiş park desteği9Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir. Talimatlar,
sesli sinyallerle desteklenerek Renkli
Bilgi Ekranında verilir. Direksiyon
otomatik olarak kontrol edilirken
sürücü hızlanma, fren yapma ve vites
değiştirme işlemlerini yerine
getirilmelidir.
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır, bir
önceki bölüme bakın. Her iki sistem
de ön ve arka tamponlarda bulunan
aynı sensörleri kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteğini ve ön-arka park yardımcısını etkinleştirmek ve
devre dışı bırakmak için aynı düğmeyi
kullanırlar:
D düğmesine kısaca basıldığında,
park asistanı etkinleştirilir veya devre
dışı bırakılır.
D düğmesine uzunca basıldığında
(yakl. bir saniye) gelişmiş park
desteği de etkinleşir veya devre dışı
bırakılır, aşağıda ayrıca verilen
açıklamaya bakın.
Düğme mantığı, sistemleri D
düğmesine basarak şu şekilde
çalıştırır:
■ Sadece ön-arka park asistanı etkinse, kısaca basıldığında ön-
arka park asistanı devre dışı
bırakılır.
■ Sadece ön-arka park asistanı etkinse, uzunca basıldığında
gelişmiş park desteği de etkinleşir.
■ Yalnızca gelişmiş park desteği aktifse ve sistem park yeri arama
modundaysa, düğmeye kısa
basılması ön-arka park asistanını
devreye sokar.
■ Yalnızca gelişmiş park desteği aktifse ve sistem park kılavuzu
modundaysa, düğmeye kısa
basılması gelişmiş park desteğini
devreden çıkarır.
Page 164 of 257

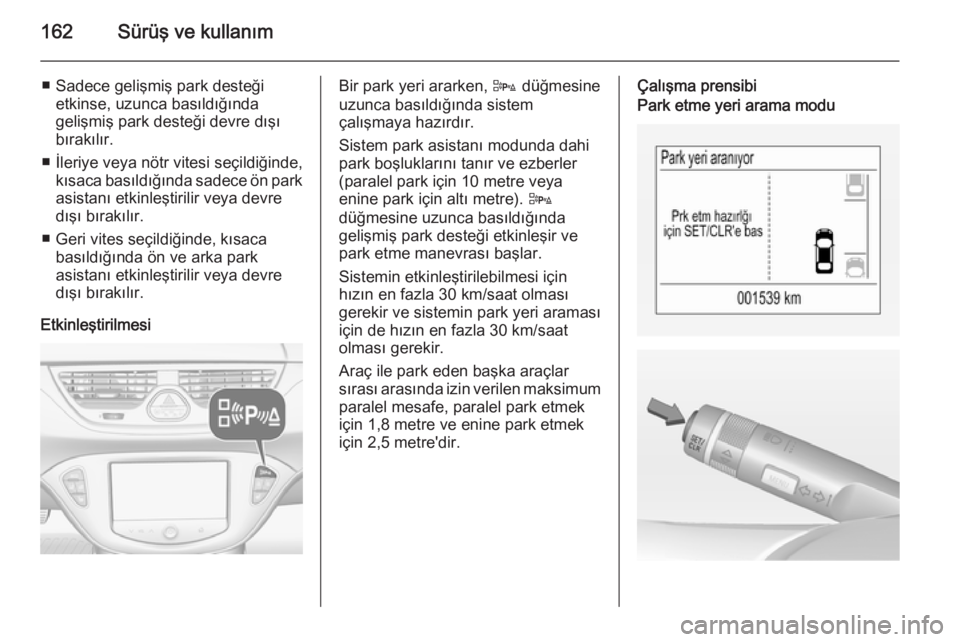

162Sürüş ve kullanım
■ Sadece gelişmiş park desteğietkinse, uzunca basıldığında
gelişmiş park desteği devre dışı
bırakılır.
■ İleriye veya nötr vitesi seçildiğinde, kısaca basıldığında sadece ön park
asistanı etkinleştirilir veya devre
dışı bırakılır.
■ Geri vites seçildiğinde, kısaca basıldığında ön ve arka park
asistanı etkinleştirilir veya devre
dışı bırakılır.
EtkinleştirilmesiBir park yeri ararken, D düğmesine
uzunca basıldığında sistem
çalışmaya hazırdır.
Sistem park asistanı modunda dahi
park boşluklarını tanır ve ezberler
(paralel park için 10 metre veya
enine park için altı metre). D
düğmesine uzunca basıldığında
gelişmiş park desteği etkinleşir ve
park etme manevrası başlar.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ile park eden başka araçlar
sırası arasında izin verilen maksimum paralel mesafe, paralel park etmek
için 1,8 metre ve enine park etmek
için 2,5 metre'dir.Çalışma prensibiPark etme yeri arama modu
Page 165 of 257

Sürüş ve kullanım163
SET/CLR tuşuna basarak, Sürücü
Bilgi Sisteminde paralel veya dikey park yerini seçin.
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Renkli Bilgi Ekranında 6 veya 7
simgesine dokunarak paralel veya
dikey park yerini seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Sürücü bir park yeri önerildikten
sonra aracı paralel park etme yerleri
için 10 metrede veya enine park
etmek için altı metrede durmazsa, sistem başka bir uygun park yeri
aramaya başlar.Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için
10 metre veya enine park etme yerleri için altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabul
edilmiş demektir. Sistem park
boşluğu için uygun olan en uygun
yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Sonra da araç
otomatik olarak park boşluğuna
yönlendirilerek sürücüye frenleme,
hızlanma ve vites değiştirme ile ilgili
ayrıntılı bilgiler verilir. Sürücü ellerini
direksiyondan uzaklaştırmalıdır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Page 166 of 257

164Sürüş ve kullanım
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun. Bu durumda otomatik direksiyon
kullanımı iptal edilir.Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü
tarafındaki park yerlerini tespit etmek
için, arama esnasında sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz,
sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
■ genel ipuçları ve uyarı mesajları
■ park yeri arama modunda 30 km/sa üzerinde veya
yönlendirme modunda 8 km/sa
üzerinde hızla sürüldüğünde, bir ipucu verilir
■ bir park yeri tespit edildiğinde, aracı
durdurma talebi■ park manevrası esnasında sürüş istikameti
■ geriye veya ileriye vites değiştirme talebi
■ hızlanma veya fren yapma talebi
■ bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğugörüntülenir
■ park etmenin başarılı olduğu açılan
bir sembol ve zil sesi ile gösterilir
■ bir park manevrasının iptal edilmesi
Görüntü öncelikleri
Sürücü Bilgi Sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
■ D düğmesine uzunca
basıldığında
■ park etme manevrası başarıyla sonlandırıldığında
■ park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
■ park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
■ sürücünün direksiyona müdahale ettiği tespit edildiğinde
■ maksimum vites değiştirme sayısı geçildiğinde: paralel park etmedesekiz park denemesi veya dik park
etmede beş park etme denemesi
■ kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.
Page 167 of 257

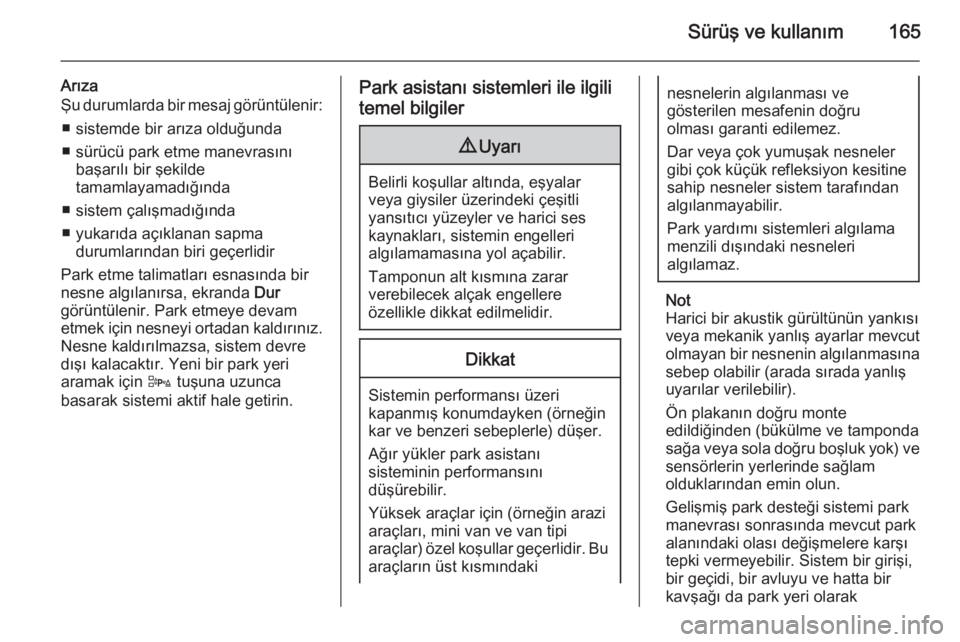

Sürüş ve kullanım165
Arıza
Şu durumlarda bir mesaj görüntülenir:
■ sistemde bir arıza olduğunda
■ sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında
■ sistem çalışmadığında
■ yukarıda açıklanan sapma durumlarından biri geçerlidir
Park etme talimatları esnasında bir
nesne algılanırsa, ekranda Dur
görüntülenir. Park etmeye devam
etmek için nesneyi ortadan kaldırınız.
Nesne kaldırılmazsa, sistem devre
dışı kalacaktır. Yeni bir park yeri
aramak için D tuşuna uzunca
basarak sistemi aktif hale getirin.Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
Page 168 of 257

166Sürüş ve kullanım
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı
verirr.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
■ yayalar, bisiklet sürücüleri veya hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için bir uyarı olarak
kehribar rengi B uyarı simgesi yanıp
sönmeye başlar.
Page 169 of 257

Sürüş ve kullanım167
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Bilgi ekranı
üzerinden etkinleştirilip devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. 0,5 metre ile
iki metre arasındadır.Yan kör nokta alarmı sabit nesneleri,
ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Arıza
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 226.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde (Driver Information
Center) bir mesaj görüntülenir. Bir
servise başvurun.
Arka görüş kamerası Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Page 170 of 257

168Sürüş ve kullanım
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Parlaklık ve kontrast, arka görüş
kamerası aktifken dokunmatik ekrana
dokunmak suretiyle ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Görsel rehberlik çizgileri ve uyarı
sembollerinin devreye sokulup
çıkarılması, Bilgi Ekranındaki Ayarlar
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise
■ güneş veya ön far huzmeleri doğrudan kameranın merceğine
geldiğinde
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin
■ araç arkadan kazaya uğradığında
■ çok aşırı sıcaklık değişimlerinde
