OPEL CORSA 2015 Uživatelská příručka (in Czech)

Péče o vozidlo199Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ vpředu vlevo v motorovém prostoru,
■ uvnitř vozidla za spínačem světel u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

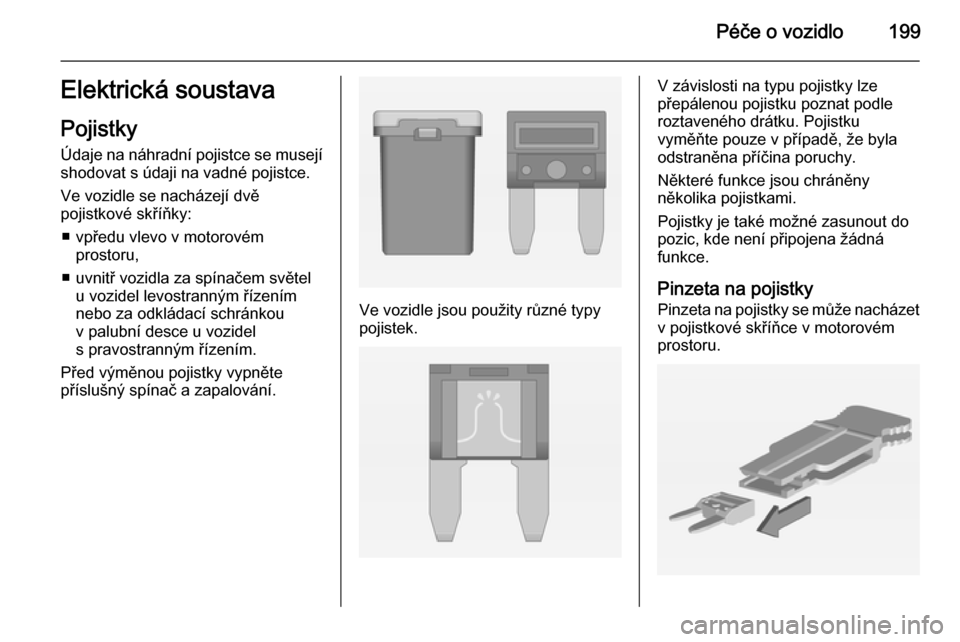

Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

200Péče o vozidlo
Nasaďte pinzetu na pojistky seshora,podle typu pojistky, a vytáhněte
pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1Modul rozhraní přívěsu2Spínač vnějších zrcátek3Snímač akumulátoru4Řídicí modul podvozku5ABS6Levé světlo denního osvětlení7–8Modul řízení převodovky9Modul řízení karoserie10Naklápění světlometů/TPMS/
modul rozhraní přívěsu11Zadní stěrač12Vyhřívání oken13Pravé světlo denního osvětlení14Vyhřívání zrcátek15–

Péče o vozidlo201
Č.Obvod16Řídicí modul podvozku/sada
čerpadla17Vnitřní zpětné zrcátko18Řídicí jednotka motoru19Palivové čerpadlo20–21Vstřikovací cívka22–23Vstřikovací systém24Systém ostřikovačů25Systém osvětlení26Řídicí jednotka motoru27Uzavírací ventil topení28Řídicí jednotka motoru29Řídicí jednotka motoru30Řídicí jednotka motoru31Levý světlometČ.Obvod32Pravý světlomet33Řídicí jednotka motoru34Houkačka35Spojka36Přední světla do mlhy

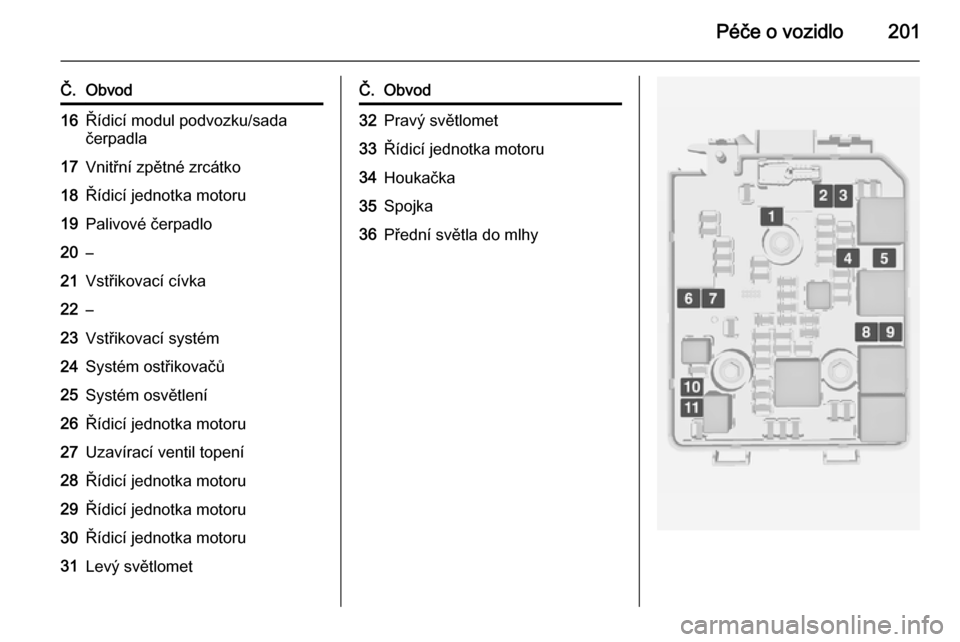

202Péče o vozidlo
Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska5–6Ohřívač motorové nafty7Převodovka8Ventilátor chladiče, nízká rych‐
lost9Ventilátor chladiče, vysoká rych‐
lost10Chladicí ventilátor11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce. Uchopte madlo, zatáhněte a vyklopte spínač světeldolu.

Péče o vozidlo203
Č.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Systému airbagů16Datové připojení17ZapalováníČ.Obvod18Klimatizace19Střešní okno20Parkovací asistent/dešťový
snímač/přední kamera21Brzdový spínač22Audio systém23Displej24–25Pomocný zvedák26Přístrojová deska27Vyhřívání sedadel, řidič28–29–30Přístrojová deska/vyhřívání
sedadel/FlexDock31Houkačka32Vyhřívání sedadel, spolujezdecČ.Obvod33Vyhřívání volantu34–35Souprava na opravu pneumatik36–37Zadní stěrač38Zapalovač cigaret39Elektricky ovládaná okna/střešní
okno/displej automatické
převodovky40–

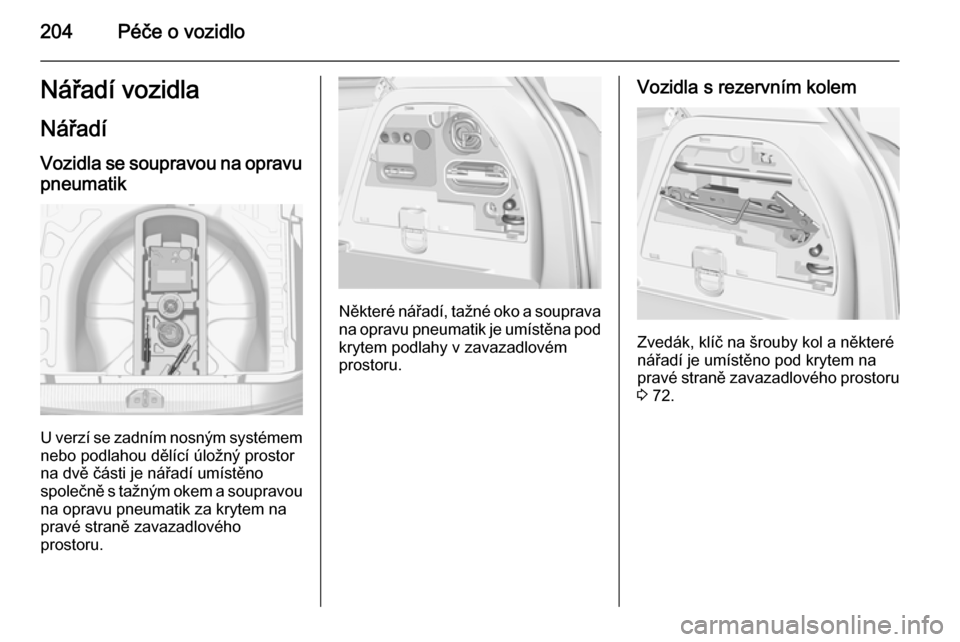

204Péče o vozidloNářadí vozidlaNářadí
Vozidla se soupravou na opravu pneumatik
U verzí se zadním nosným systémem
nebo podlahou dělící úložný prostor
na dvě části je nářadí umístěno
společně s tažným okem a soupravou na opravu pneumatik za krytem na
pravé straně zavazadlového
prostoru.
Některé nářadí, tažné oko a souprava
na opravu pneumatik je umístěna podkrytem podlahy v zavazadlovém
prostoru.
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kol a některé
nářadí je umístěno pod krytem na
pravé straně zavazadlového prostoru
3 72.

Péče o vozidlo205Kola a pneumatikyStav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy na zadní nápravu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 245.Pro zimní pneumatiky je povolen
pouze rozměr 185/60 R 15.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Např. 195/55 R 16 95 H195=šířka pneumatiky, mm55=průřezový poměr (výška
pneumatiky vůči šířce), %R=typ pneumatiky: RadiálníRF=typ: RunFlat16=průměr ráfku, palce95=index zatížení například 95
odpovídá zatížení 690 kgH=písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hSměrové pneumatiky
Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.

206Péče o vozidlo
Tlak vzduchu v pneumatikách
3 245.

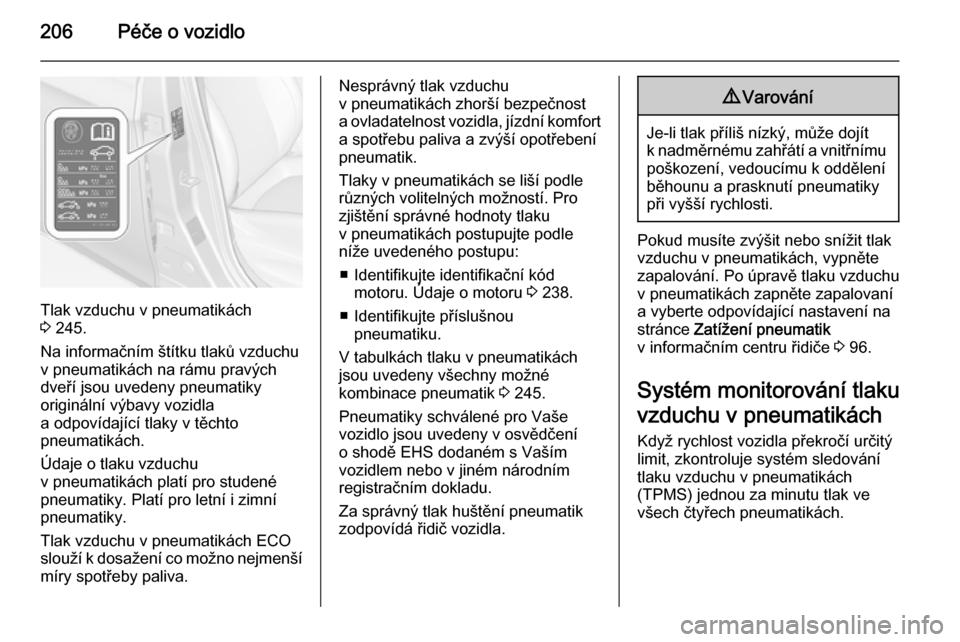

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu pravých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort a spotřebu paliva a zvýší opotřebení
pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
■ Identifikujte identifikační kód motoru. Údaje o motoru 3 238.
■ Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 245.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování. Po úpravě tlaku vzduchu
v pneumatikách zapněte zapalovaní
a vyberte odpovídající nastavení na
stránce Zatížení pneumatik
v informačním centru řidiče 3 96.
Systém monitorování tlaku
vzduchu v pneumatikách Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.

Péče o vozidlo207Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

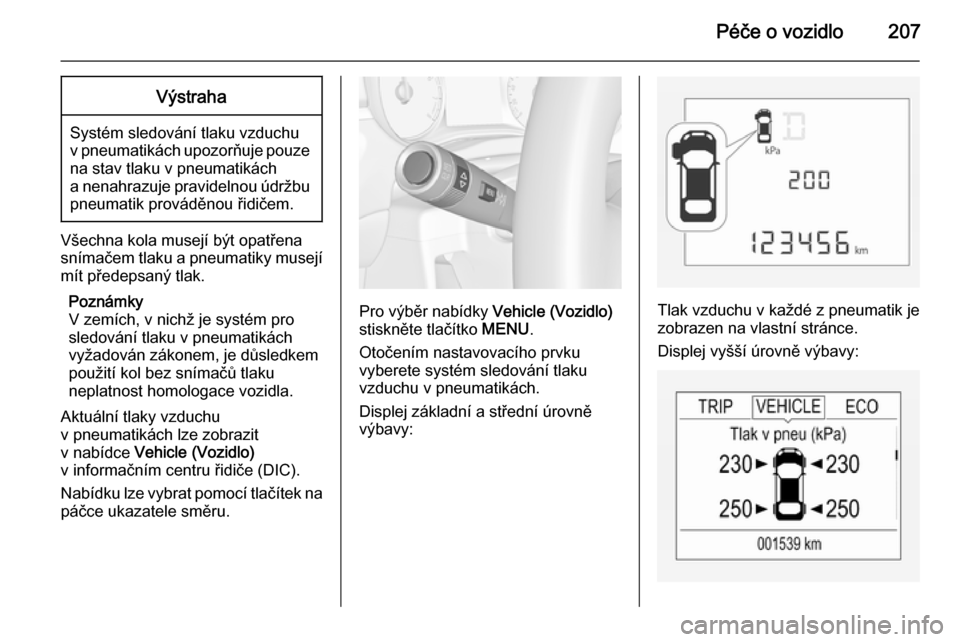

Aktuální tlaky vzduchu
v pneumatikách lze zobrazit
v nabídce Vehicle (Vozidlo)
v informačním centru řidiče (DIC).
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Pro výběr nabídky Vehicle (Vozidlo)
stiskněte tlačítko MENU.
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Displej základní a střední úrovně
výbavy:Tlak vzduchu v každé z pneumatik je
zobrazen na vlastní stránce.
Displej vyšší úrovně výbavy:

208Péče o vozidlo
Tlak vzduchu ve všech pneumatikáchje zobrazen na jedné stránce.
Stav systému a výstrahy ohledně
tlaku je signalizován v informačním
centru řidiče DIC zobrazením zprávy
pro příslušnou pneumatiku.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 94.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 245.
Pokud kontrolka w bliká
60-90 sekund a pak zůstane svítit
trvale, vyskytla se v systému chyba. Obraťte se na servis.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to být známkou klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 104.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém sledování tlaku vzduchu
v pneumatikách není pro tato kola
funkční. Svítí kontrolka w. Pro ostatní
tři pneumatiky zůstává systém
funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou vyměňte celý ventilek.
Stav zatížení vozidla Upravte tlak vzduchu v pneumatikách
podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 245 a v informačním
centru řidiče DIC proveďte nastavení
v nabídce Zatížení pneu , Vehicle
(Vozidlo) 3 96.
Displej základní a střední úrovně
výbavy:
