Řízení vozidla a jeho provoz159

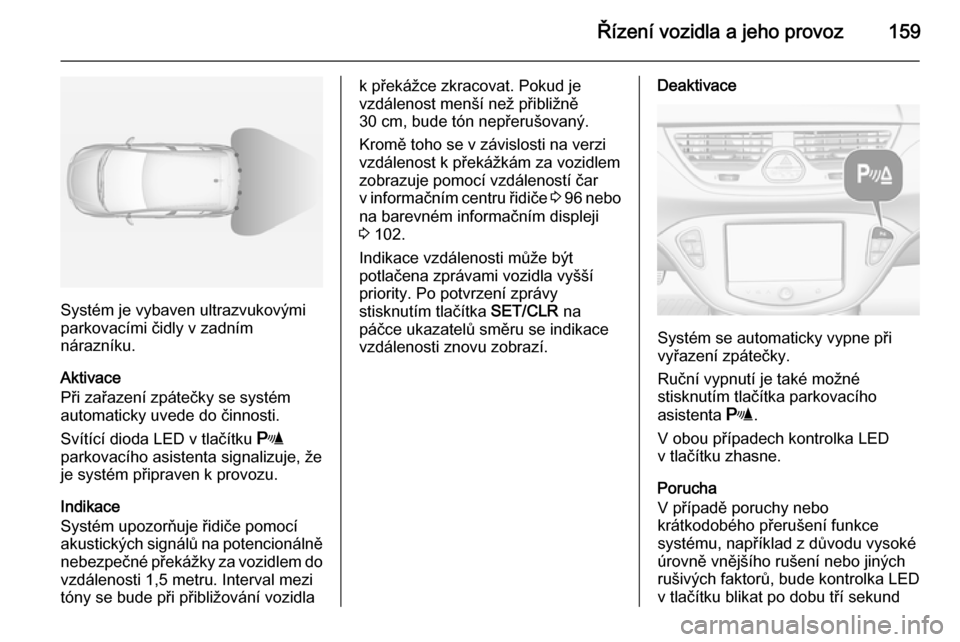

Systém je vybaven ultrazvukovými
parkovacími čidly v zadním
nárazníku.
Aktivace
Při zařazení zpátečky se systém
automaticky uvede do činnosti.
Svítící dioda LED v tlačítku r
parkovacího asistenta signalizuje, že je systém připraven k provozu.
Indikace
Systém upozorňuje řidiče pomocí
akustických signálů na potencionálně
nebezpečné překážky za vozidlem do
vzdálenosti 1,5 metru. Interval mezi
tóny se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude tón nepřerušovaný.
Kromě toho se v závislosti na verzi
vzdálenost k překážkám za vozidlem
zobrazuje pomocí vzdáleností čar
v informačním centru řidiče 3 96 nebo
na barevném informačním displeji
3 102.
Indikace vzdálenosti může být
potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se indikace
vzdálenosti znovu zobrazí.Deaktivace
Systém se automaticky vypne při
vyřazení zpátečky.
Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.
V obou případech kontrolka LED
v tlačítku zhasne.
Porucha
V případě poruchy nebo
krátkodobého přerušení funkce
systému, například z důvodu vysoké
úrovně vnějšího rušení nebo jiných
rušivých faktorů, bude kontrolka LED
v tlačítku blikat po dobu tří sekund

160Řízení vozidla a jeho provoz
a pak zhasne. Na sdruženém přístroji
rozsvítí kontrolka r 3 93 nebo se
v informačním centru řidiče zobrazí
zpráva.
Přední parkovací asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.

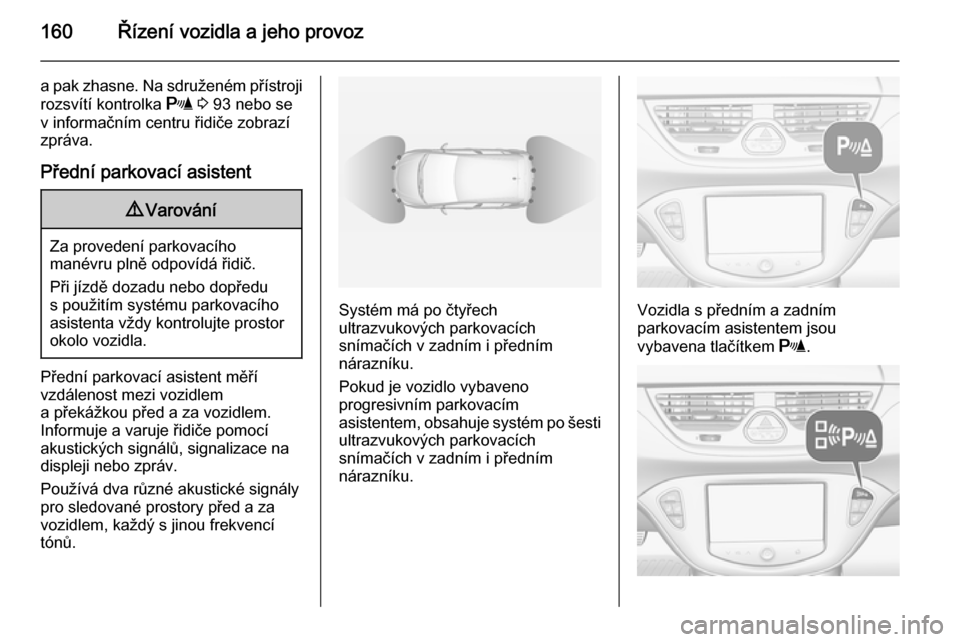

Přední parkovací asistent měří vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Informuje a varuje řidiče pomocí
akustických signálů, signalizace na
displeji nebo zpráv.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů.
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Pokud je vozidlo vybaveno
progresivním parkovacím
asistentem, obsahuje systém po šesti
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.Vozidla s předním a zadním
parkovacím asistentem jsou
vybavena tlačítkem r.

Řízení vozidla a jeho provoz161

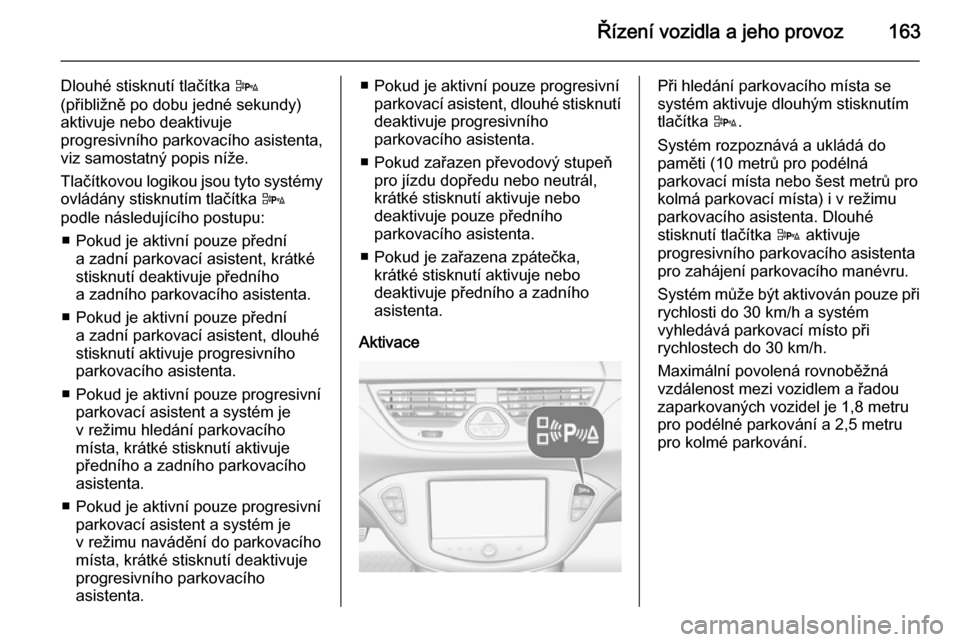

Vozidla s předním a zadním
parkovacím asistentem
a progresivním parkovacím
asistentem jsou rozpoznatelná podle
tlačítka D.
Progresivní parkovací asistent, viz kapitola uvedená dále.
Aktivace a deaktivace
Při zařazení zpátečky se přední
a zadní parkovací asistent uvede do
činnosti.
Svítící dioda LED v tlačítku r nebo
D parkovacího asistentu znamená,
že systém je připraven k využití.
Přední parkovací asistent může být
také aktivován při rychlosti do
11 km/h krátkým stisknutím tlačítka
parkovacího asistenta.
Pokud je tlačítko r nebo D
stisknuto jednou během cyklu
zapalování, deaktivuje se přední
parkovací asistent při rychlosti vyšší
než 11 km/h. Znovu se aktivuje,
pokud předtím rychlost vozidla nebyla
vyšší 25 km/h. Pokud rychlost vozidla předtím byla vyšší než 25 km/h,přední parkovací asistent zůstane
deaktivován, i když rychlost klesne
pod 11 km/h.
Při deaktivaci systému zhasne
kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí Park.asistent Vypnuto .
Systém se automaticky deaktivuje při
překročení rychlosti 25 km/h.
Indikace
Systém upozorňuje řidiče pomocí
akustických signálů na potencionálně nebezpečné překážky do vzdálenosti 1,5 metru za vozidlem a 1,2 metru za
vozidlem. V závislosti na tom, která
strana vozidla je blíže překážce, z té
strany uslyšíte akustické varovné
signály ve vozidle. Interval mezi tóny
se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude tón nepřerušovaný.
Kromě toho se v závislosti na verzi
vzdálenost k překážkám před a za vozidlem zobrazuje pomocívzdáleností čar v informačním centru
řidiče 3 96 nebo na barevném
informačním displeji 3 102.

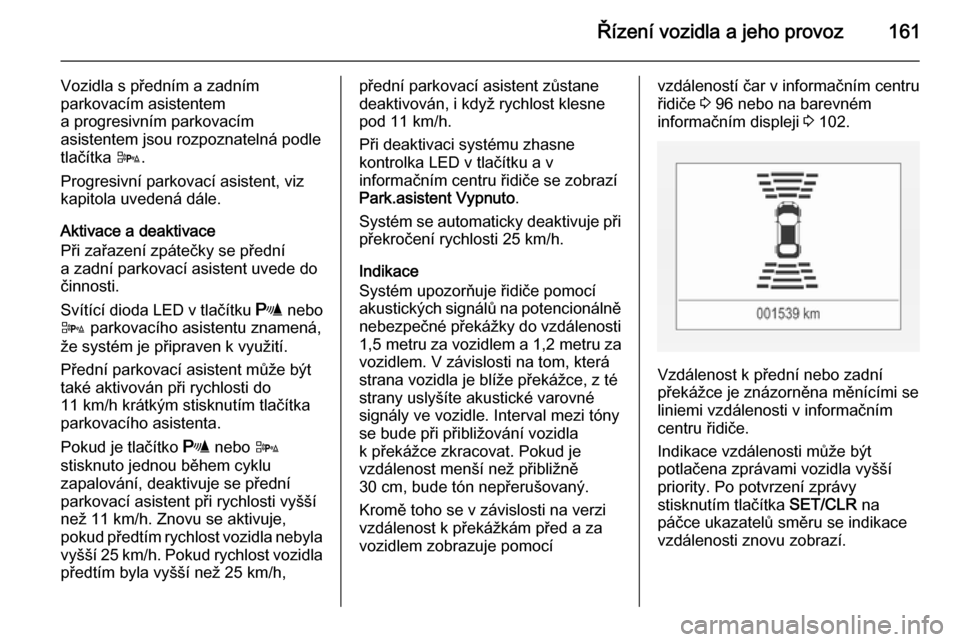

Vzdálenost k přední nebo zadní
překážce je znázorněna měnícími se
liniemi vzdálenosti v informačním
centru řidiče.
Indikace vzdálenosti může být
potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se indikace
vzdálenosti znovu zobrazí.

162Řízení vozidla a jeho provoz

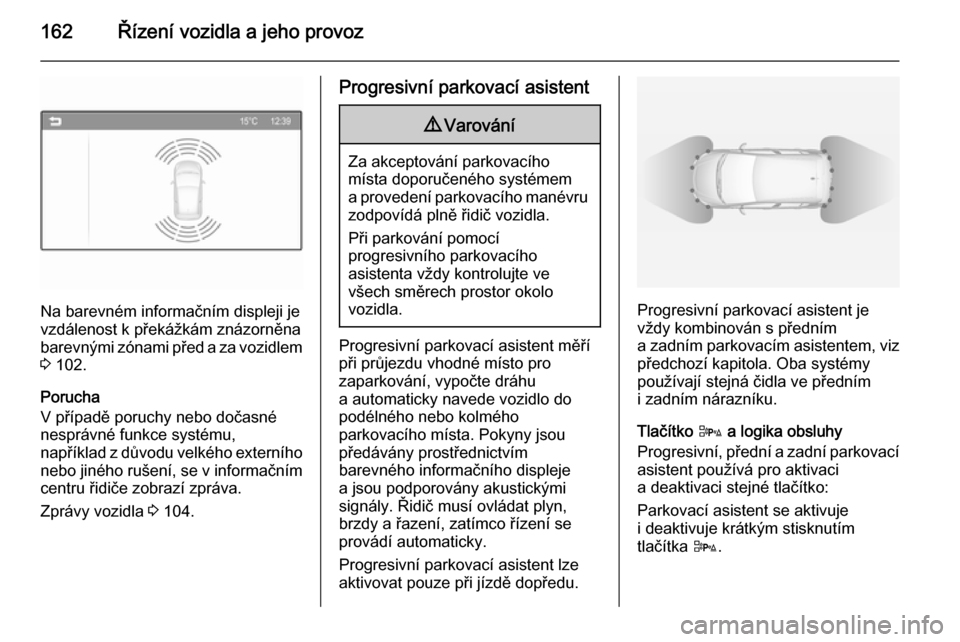

Na barevném informačním displeji je
vzdálenost k překážkám znázorněna barevnými zónami před a za vozidlem
3 102.
Porucha
V případě poruchy nebo dočasné
nesprávné funkce systému,
například z důvodu velkého externího
nebo jiného rušení, se v informačním centru řidiče zobrazí zpráva.
Zprávy vozidla 3 104.
Progresivní parkovací asistent9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.
Progresivní parkovací asistent měří
při průjezdu vhodné místo pro
zaparkování, vypočte dráhu
a automaticky navede vozidlo do podélného nebo kolmého
parkovacího místa. Pokyny jsou
předávány prostřednictvím
barevného informačního displeje
a jsou podporovány akustickými
signály. Řidič musí ovládat plyn,
brzdy a řazení, zatímco řízení se
provádí automaticky.
Progresivní parkovací asistent lze
aktivovat pouze při jízdě dopředu.
Progresivní parkovací asistent je
vždy kombinován s předním
a zadním parkovacím asistentem, viz předchozí kapitola. Oba systémy
používají stejná čidla ve předním
i zadním nárazníku.
Tlačítko D a logika obsluhy
Progresivní, přední a zadní parkovací
asistent používá pro aktivaci
a deaktivaci stejné tlačítko:
Parkovací asistent se aktivuje
i deaktivuje krátkým stisknutím
tlačítka D.

Řízení vozidla a jeho provoz163
Dlouhé stisknutí tlačítka D
(přibližně po dobu jedné sekundy)
aktivuje nebo deaktivuje
progresivního parkovacího asistenta,
viz samostatný popis níže.
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím tlačítka D
podle následujícího postupu:
■ Pokud je aktivní pouze přední a zadní parkovací asistent, krátké
stisknutí deaktivuje předního
a zadního parkovacího asistenta.
■ Pokud je aktivní pouze přední a zadní parkovací asistent, dlouhé
stisknutí aktivuje progresivního
parkovacího asistenta.
■ Pokud je aktivní pouze progresivní parkovací asistent a systém je
v režimu hledání parkovacího
místa, krátké stisknutí aktivuje
předního a zadního parkovacího
asistenta.
■ Pokud je aktivní pouze progresivní parkovací asistent a systém je
v režimu navádění do parkovacího
místa, krátké stisknutí deaktivuje
progresivního parkovacího
asistenta.■ Pokud je aktivní pouze progresivní parkovací asistent, dlouhé stisknutídeaktivuje progresivního
parkovacího asistenta.
■ Pokud zařazen převodový stupeň pro jízdu dopředu nebo neutrál,
krátké stisknutí aktivuje nebo
deaktivuje pouze předního
parkovacího asistenta.
■ Pokud je zařazena zpátečka, krátké stisknutí aktivuje nebo
deaktivuje předního a zadního
asistenta.
AktivacePři hledání parkovacího místa se
systém aktivuje dlouhým stisknutím
tlačítka D.
Systém rozpoznává a ukládá do paměti (10 metrů pro podélná
parkovací místa nebo šest metrů pro
kolmá parkovací místa) i v režimu
parkovacího asistenta. Dlouhé
stisknutí tlačítka D aktivuje
progresivního parkovacího asistenta
pro zahájení parkovacího manévru.
Systém může být aktivován pouze při
rychlosti do 30 km/h a systém
vyhledává parkovací místo při
rychlostech do 30 km/h.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru
pro podélné parkování a 2,5 metru
pro kolmé parkování.

164Řízení vozidla a jeho provoz

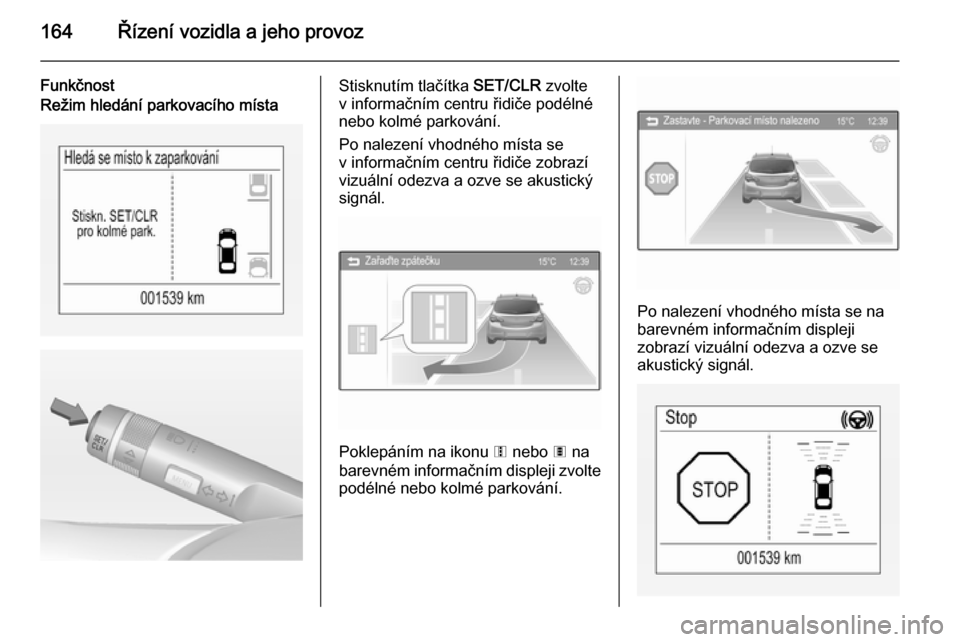

FunkčnostRežim hledání parkovacího místaStisknutím tlačítka SET/CLR zvolte
v informačním centru řidiče podélné
nebo kolmé parkování.
Po nalezení vhodného místa se
v informačním centru řidiče zobrazí
vizuální odezva a ozve se akustický
signál.
Poklepáním na ikonu 6 nebo 7 na
barevném informačním displeji zvolte
podélné nebo kolmé parkování.
Po nalezení vhodného místa se na
barevném informačním displeji
zobrazí vizuální odezva a ozve se
akustický signál.

Řízení vozidla a jeho provoz165
Pokud řidič nezastaví během
10 metrů pro podélné parkovací
místo nebo během šesti metrů pro
kolmé parkovací místo po navržení
parkovacího místa, začne systém
vyhledávat další vhodné parkovací
místo.Režim navádění na parkovací místo
Parkovací místo navržené systémem je akceptováno zastavením vozidla
během 10 metrů pro podélné
parkovací místo nebo během
šesti metrů pro kolmé parkovací
místo po zobrazení zprávy Stop.
Systém vypočítává optimální trasu na
parkovací místo.
Krátké zavibrování volantu po
zařazení zpátečky naznačuje, že je
řízení ovládáno systémem. Potom se vozidlo automaticky zaparkuje na
parkovací místo a přitom dává řidiči
podrobné pokyny pro brzdění,
přidávání plynu a řazení. Řidič musí
vždy sundat ruce z volantu.Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Pokud musí řidič z nějakého důvodu
převzít řízení, držte volant pouze za
vnější okraj. Automatické řízení se
v tomto případě vypne.Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně spolujezdce. Pro detekci parkovacíchmíst na straně řidiče zapněte po dobu
vyhledávání ukazatele směru na
straně řidiče.
Po vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.Zobrazení displejem
Pokyny na displeji zobrazují:
■ obecné rady a varovné zprávy
■ upozornění při jízdě rychlostí vyšší než 30 km/h během vyhledávání
parkovacího místa nebo 8 km/h v režimu navádění■ požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo
■ směr jízdy během parkovacího manévru
■ požadavek na zařazení zpátečky nebo rychlostního stupně
■ požadavek na přidání plynu nebo brzdění
■ u některých pokynů se v informačním centru řidiče zobrazí
lišta indikují průběh
■ úspěšné zaparkování je indikováno
zobrazením symbolu a zvukovým
signálem
■ zrušení parkovacího manévru
Priority displeje
Indikace progresivního parkovacího
asistenta v informačním centru řidiče
může být potlačena zprávami vozidla
vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se znovu
zobrazí pokyny progresivního
parkovacího asistenta a parkovací
manévr může pokračovat.

166Řízení vozidla a jeho provoz
Deaktivace
Systém se vypne:
■ dlouhým stisknutím tlačítka D
■ úspěšným skončením parkovacího manévru
■ jízdou rychlejší než 30 km/h během
vyhledávání parkovacího místa
■ jízdou rychlejší než 8 km/h během navádění do parkovacího místa
■ pokud je zjištěn zásah řidiče do řízení
■ překročení maximálního počtu řazení: osm parkovacích cyklů při
podélném parkování nebo
pět cyklů při kolmém parkování
■ vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude
indikováno zprávou Parkování
deaktivováno na displeji. Kromě toho
se ozve akustický signál.Porucha
Zpráva se zobrazí, pokud:
■ je v systému porucha
■ řidič úspěšně nedokončil parkovací
manévr
■ systém není funkční
■ nastane některý z výše uvedených důvodů deaktivace
Pokud je během parkovacích pokynů
zjištěna překážka, zobrazí se na
displeji zpráva Stop. Odstraněním
překážky bude parkovací manévr
pokračovat. Pokud překážka není
odstraněna, ukončí systém činnost.
Dlouhé stisknutí tlačítka D aktivuje
systém a vyhledávání nového
parkovacího místa.
Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.

Řízení vozidla a jeho provoz167Překážky s velmi malýmodrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká
odrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých
místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na
změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nerovnosti
terénu, například stavební zóny.
Zodpovědnost přebírá řidič.
Poznámky
Pokud v případě, kdy je vysunut
zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed
a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpětný
chod, parkovací asistent zjistí zadní
nosný systém a zajistí rozezvučení
bzučáku. Krátkým stisknutím
tlačítka r nebo D parkovacího
asistenta vypnete.Poznámky
Po výrobě se musí provést kalibrace
systému. Pro optimální navádění při
parkování je nutné ujet vzdálenost
minimálně 10 km s množstvím
zatáček.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Systém upozornění na mrtvý úhel
využívá některá čidla progresivního
parkovacího asistenta umístěná ve
předním a zadním nárazníku na obou stranách vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:

168Řízení vozidla a jeho provoz■ vozidla mimo mrtvý úhel, kteráse mohou rychle přibližovat
■ chodce, cyklisty nebo zvířata
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.

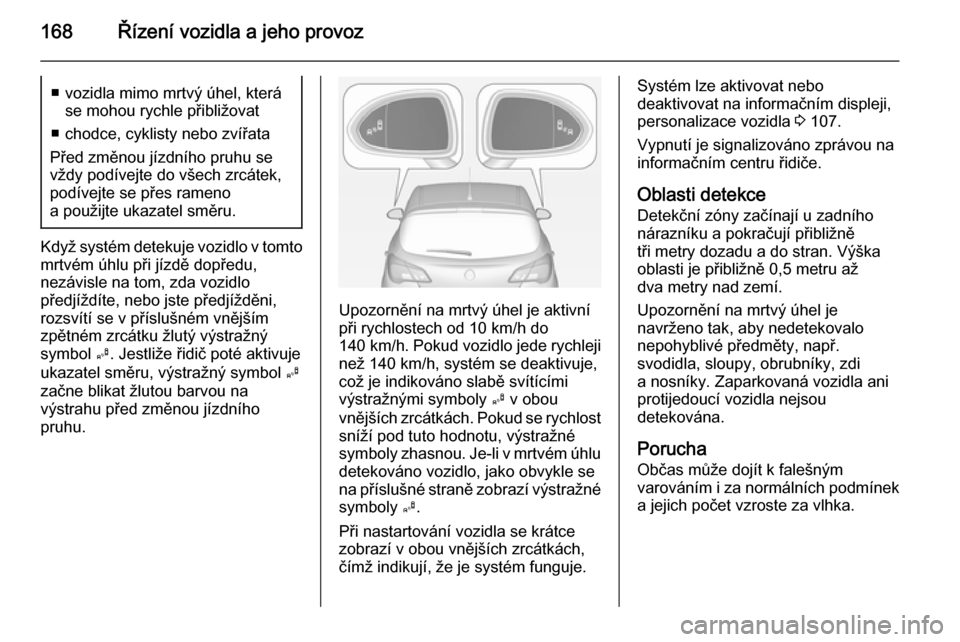

Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Jestliže řidič poté aktivuje
ukazatel směru, výstražný symbol B
začne blikat žlutou barvou na
výstrahu před změnou jízdního
pruhu.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje,
což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat na informačním displeji,
personalizace vozidla 3 107.
Vypnutí je signalizováno zprávou na informačním centru řidiče.
Oblasti detekce Detekční zóny začínají u zadního
nárazníku a pokračují přibližně
tři metry dozadu a do stran. Výška
oblasti je přibližně 0,5 metru až
dva metry nad zemí.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty, např.
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha
Občas může dojít k falešným
varováním i za normálních podmínek a jejich počet vzroste za vlhka.
