OPEL CORSA 2016.5 Betriebsanleitung (in German)

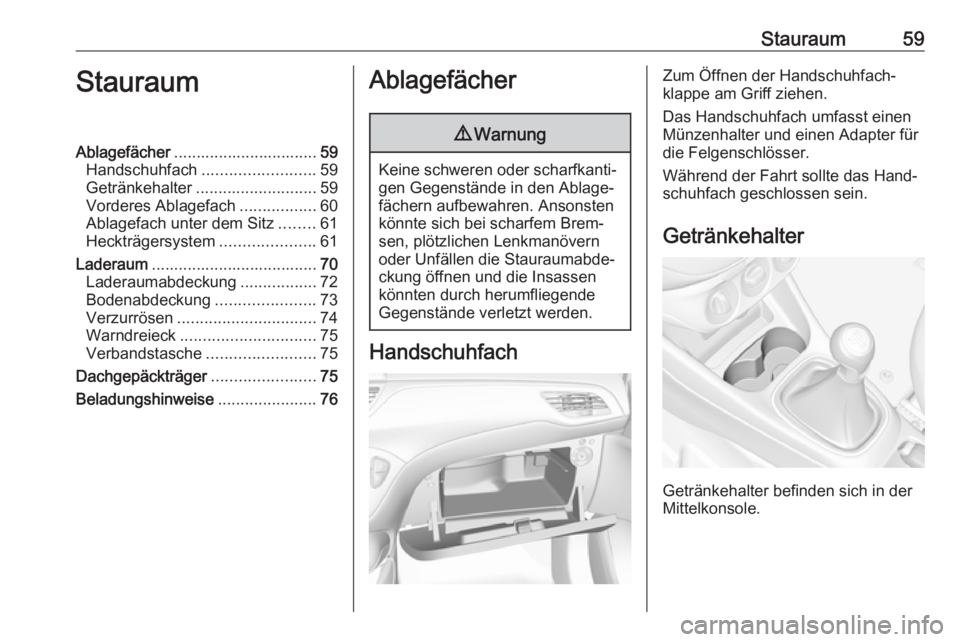

Stauraum59StauraumAblagefächer................................ 59
Handschuhfach ......................... 59
Getränkehalter ........................... 59
Vorderes Ablagefach .................60
Ablagefach unter dem Sitz ........61
Heckträgersystem .....................61
Laderaum ..................................... 70
Laderaumabdeckung .................72
Bodenabdeckung ......................73
Verzurrösen ............................... 74
Warndreieck .............................. 75
Verbandstasche ........................75
Dachgepäckträger .......................75
Beladungshinweise ......................76Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Das Handschuhfach umfasst einen Münzenhalter und einen Adapter für
die Felgenschlösser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

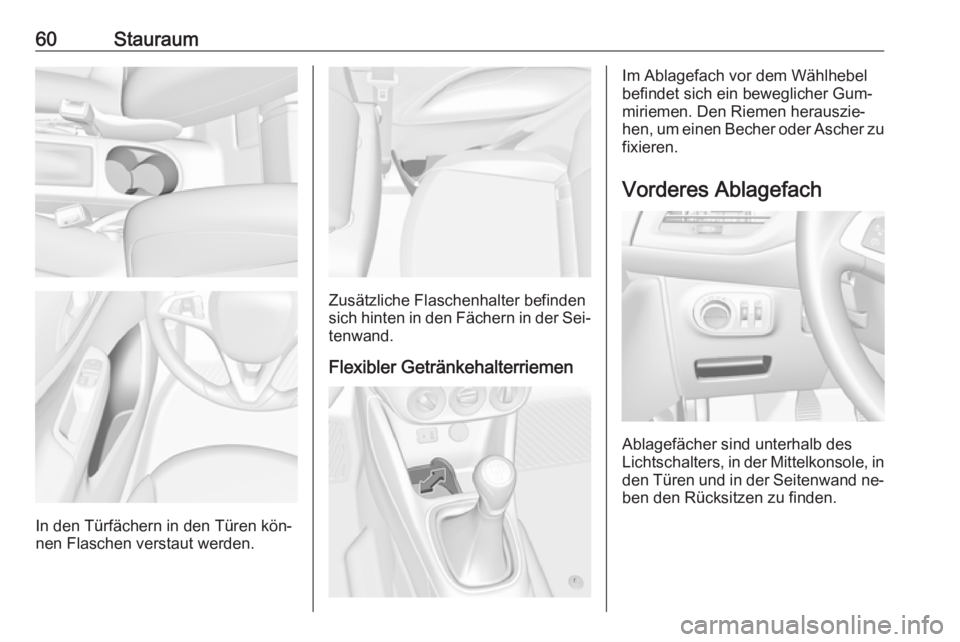

60Stauraum
In den Türfächern in den Türen kön‐
nen Flaschen verstaut werden.
Zusätzliche Flaschenhalter befinden sich hinten in den Fächern in der Sei‐
tenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gum‐
miriemen. Den Riemen herauszie‐
hen, um einen Becher oder Ascher zu fixieren.
Vorderes Ablagefach
Ablagefächer sind unterhalb des
Lichtschalters, in der Mittelkonsole, in
den Türen und in der Seitenwand ne‐
ben den Rücksitzen zu finden.

Stauraum61Ablagefach unter dem Sitz
An Griffmulde anheben und heraus‐
ziehen. Höchstlast: 1,5 kg. Zum
Schließen hineindrücken und einras‐
ten.
Heckträgersystem
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, Fahr‐
räder auf einem in den Fahrzeugbo‐
den integrierten, herausziehbaren
Träger zu befestigen. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Die Höchstlast des Heckträgersys‐ tems beträgt 40 kg. Die Höchstlast
pro Fahrrad beträgt 20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,2 Meter betragen. Andern‐ falls ist kein sicheres Befestigen des
Fahrrads möglich.
Bei Nichtgebrauch kann das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befesti‐
gen. Die Fahrräder könnten be‐
schädigt werden.
Ausfahren
Hecktür öffnen.
9 Warnung
Im Ausziehbereich des Heckträ‐
gersystems darf sich niemand auf‐
halten. Es besteht Verletzungsge‐ fahr.

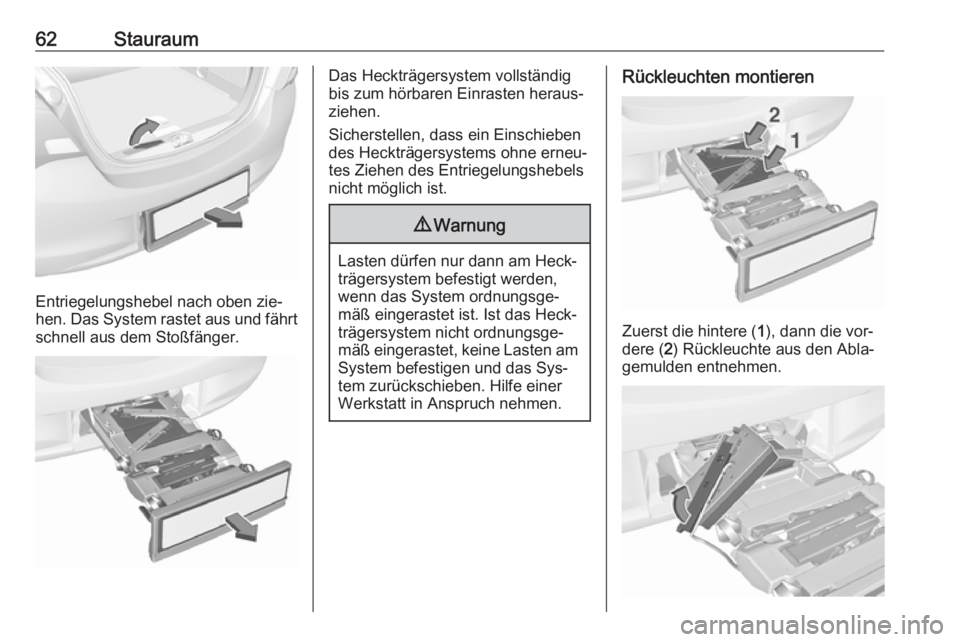

62Stauraum
Entriegelungshebel nach oben zie‐
hen. Das System rastet aus und fährt
schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Rückleuchten montieren
Zuerst die hintere ( 1), dann die vor‐
dere ( 2) Rückleuchte aus den Abla‐
gemulden entnehmen.

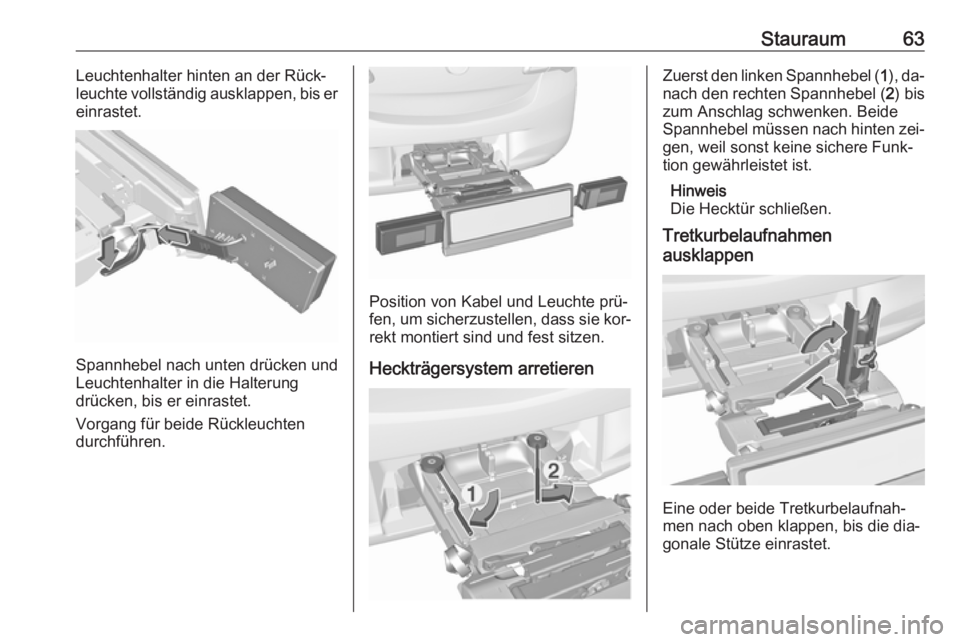

Stauraum63Leuchtenhalter hinten an der Rück‐
leuchte vollständig ausklappen, bis er
einrastet.
Spannhebel nach unten drücken und
Leuchtenhalter in die Halterung
drücken, bis er einrastet.
Vorgang für beide Rückleuchten
durchführen.
Position von Kabel und Leuchte prü‐
fen, um sicherzustellen, dass sie kor‐
rekt montiert sind und fest sitzen.
Heckträgersystem arretieren
Zuerst den linken Spannhebel ( 1), da‐
nach den rechten Spannhebel ( 2) bis
zum Anschlag schwenken. Beide Spannhebel müssen nach hinten zei‐
gen, weil sonst keine sichere Funk‐
tion gewährleistet ist.
Hinweis
Die Hecktür schließen.
Tretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die dia‐
gonale Stütze einrastet.

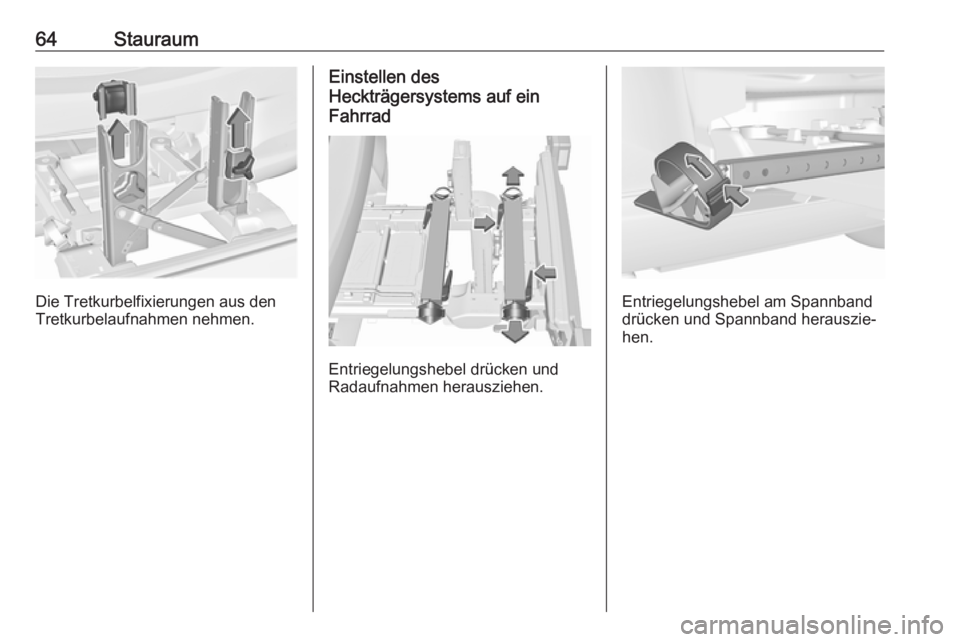

64Stauraum
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.
Einstellen des
Heckträgersystems auf ein
Fahrrad
Entriegelungshebel drücken und
Radaufnahmen herausziehen.
Entriegelungshebel am Spannband
drücken und Spannband herauszie‐
hen.

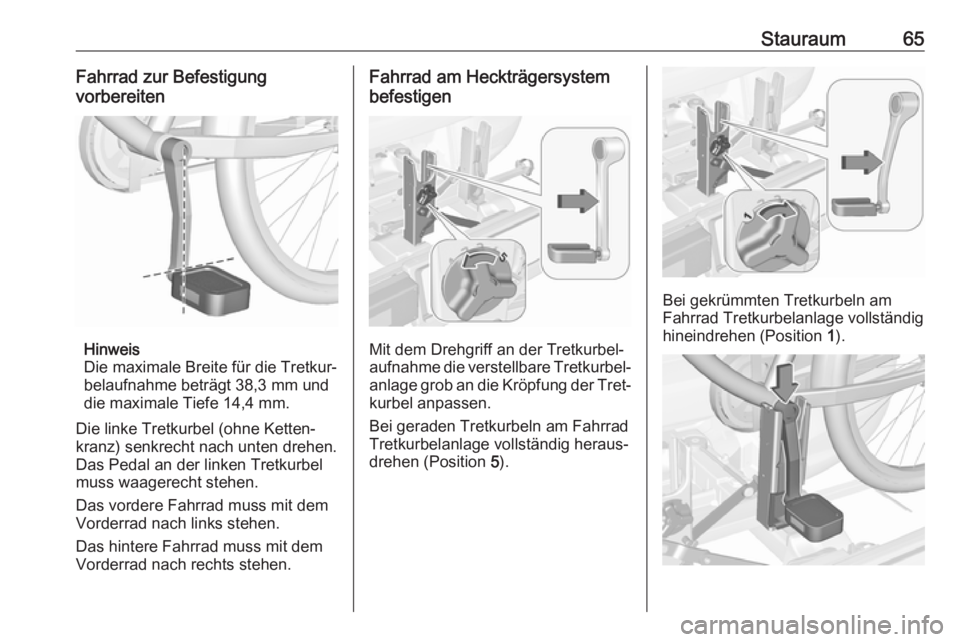

Stauraum65Fahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Die linke Tretkurbel (ohne Ketten‐ kranz) senkrecht nach unten drehen.Das Pedal an der linken Tretkurbel
muss waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.
Fahrrad am Heckträgersystem
befestigen
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).
Bei gekrümmten Tretkurbeln am
Fahrrad Tretkurbelanlage vollständig
hineindrehen (Position 1).

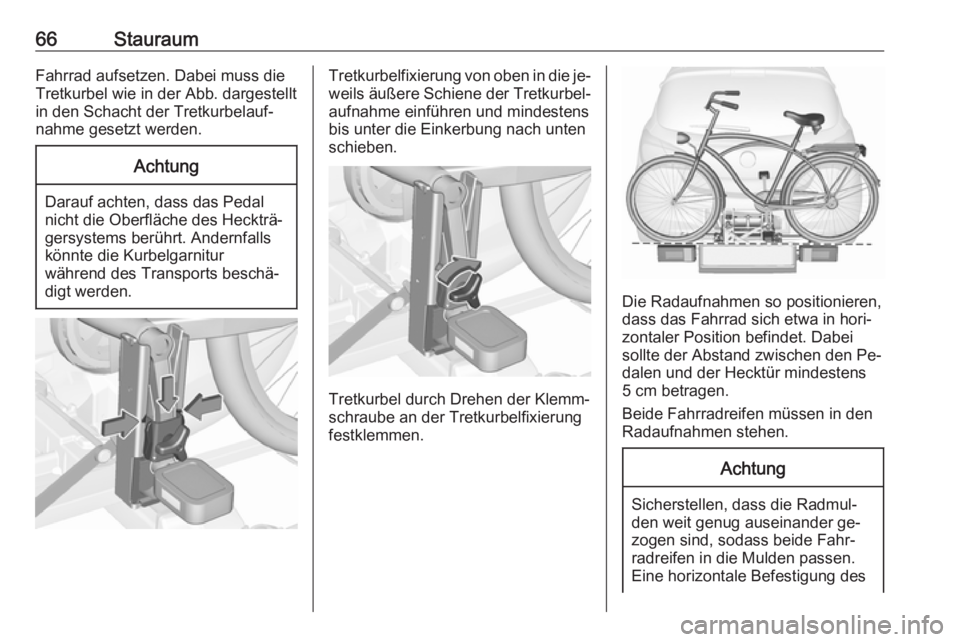

66StauraumFahrrad aufsetzen. Dabei muss die
Tretkurbel wie in der Abb. dargestellt
in den Schacht der Tretkurbelauf‐
nahme gesetzt werden.Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur
während des Transports beschä‐
digt werden.
Tretkurbelfixierung von oben in die je‐ weils äußere Schiene der Tretkurbel‐
aufnahme einführen und mindestens
bis unter die Einkerbung nach unten
schieben.
Tretkurbel durch Drehen der Klemm‐
schraube an der Tretkurbelfixierung
festklemmen.
Die Radaufnahmen so positionieren,
dass das Fahrrad sich etwa in hori‐
zontaler Position befindet. Dabei
sollte der Abstand zwischen den Pe‐
dalen und der Hecktür mindestens
5 cm betragen.
Beide Fahrradreifen müssen in den
Radaufnahmen stehen.
Achtung
Sicherstellen, dass die Radmul‐
den weit genug auseinander ge‐ zogen sind, sodass beide Fahr‐
radreifen in die Mulden passen.
Eine horizontale Befestigung des

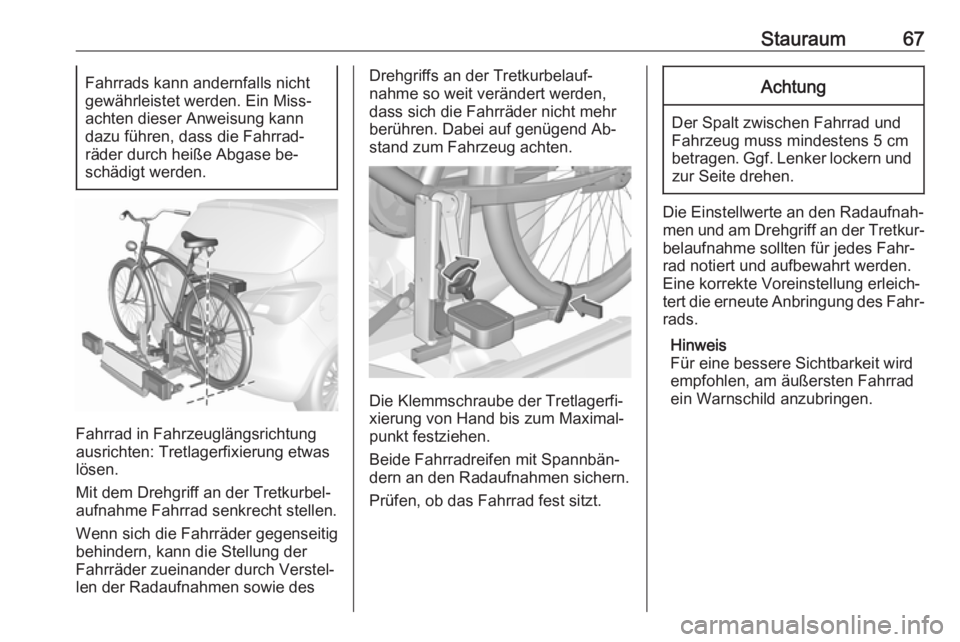

Stauraum67Fahrrads kann andernfalls nicht
gewährleistet werden. Ein Miss‐ achten dieser Anweisung kann
dazu führen, dass die Fahrrad‐ räder durch heiße Abgase be‐
schädigt werden.
Fahrrad in Fahrzeuglängsrichtung
ausrichten: Tretlagerfixierung etwas
lösen.
Mit dem Drehgriff an der Tretkurbel‐
aufnahme Fahrrad senkrecht stellen.
Wenn sich die Fahrräder gegenseitig
behindern, kann die Stellung der
Fahrräder zueinander durch Verstel‐
len der Radaufnahmen sowie des
Drehgriffs an der Tretkurbelauf‐
nahme so weit verändert werden,
dass sich die Fahrräder nicht mehr
berühren. Dabei auf genügend Ab‐
stand zum Fahrzeug achten.
Die Klemmschraube der Tretlagerfi‐
xierung von Hand bis zum Maximal‐ punkt festziehen.
Beide Fahrradreifen mit Spannbän‐
dern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Die Einstellwerte an den Radaufnah‐
men und am Drehgriff an der Tretkur‐
belaufnahme sollten für jedes Fahr‐
rad notiert und aufbewahrt werden. Eine korrekte Voreinstellung erleich‐
tert die erneute Anbringung des Fahr‐ rads.
Hinweis
Für eine bessere Sichtbarkeit wird
empfohlen, am äußersten Fahrrad ein Warnschild anzubringen.

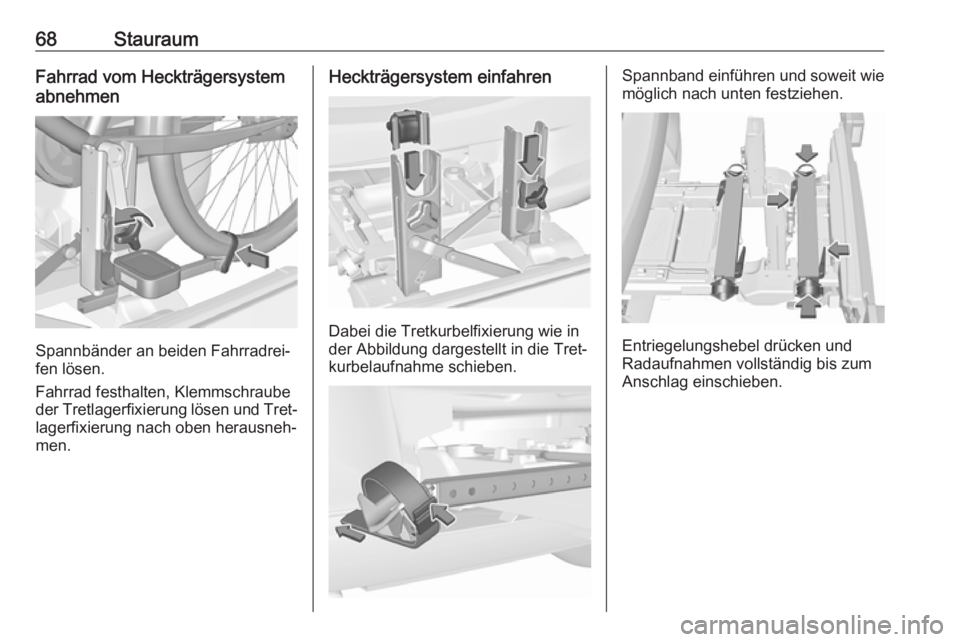

68StauraumFahrrad vom Heckträgersystemabnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Fahrrad festhalten, Klemmschraube
der Tretlagerfixierung lösen und Tret‐ lagerfixierung nach oben herausneh‐
men.
Heckträgersystem einfahren
Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.
Spannband einführen und soweit wie möglich nach unten festziehen.
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
