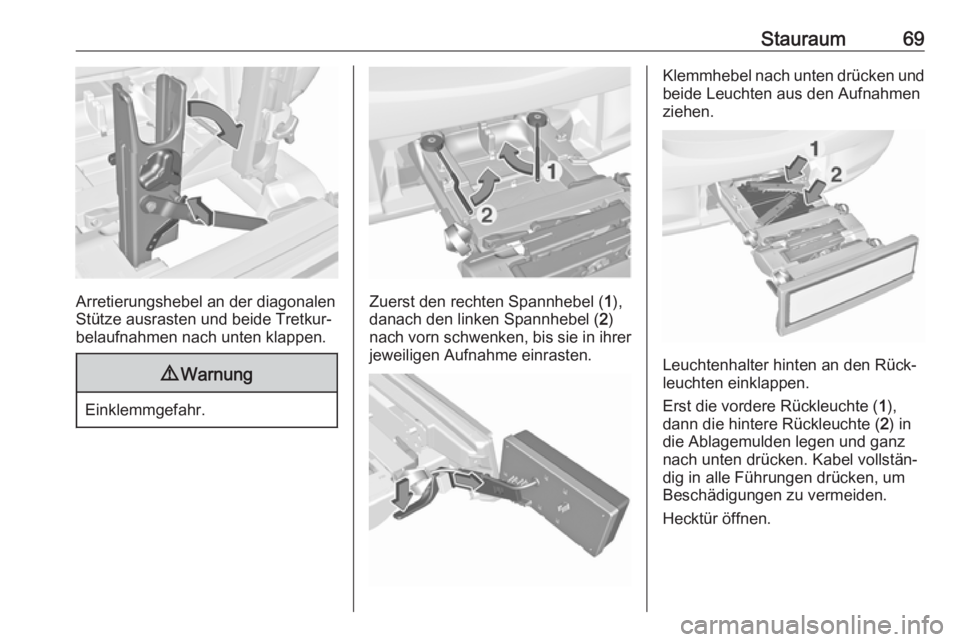

Stauraum69
Arretierungshebel an der diagonalen
Stütze ausrasten und beide Tretkur‐
belaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.
Zuerst den rechten Spannhebel ( 1),
danach den linken Spannhebel ( 2)
nach vorn schwenken, bis sie in ihrer
jeweiligen Aufnahme einrasten.
Klemmhebel nach unten drücken und
beide Leuchten aus den Aufnahmen
ziehen.
Leuchtenhalter hinten an den Rück‐
leuchten einklappen.
Erst die vordere Rückleuchte ( 1),
dann die hintere Rückleuchte ( 2) in
die Ablagemulden legen und ganz
nach unten drücken. Kabel vollstän‐
dig in alle Führungen drücken, um
Beschädigungen zu vermeiden.
Hecktür öffnen.

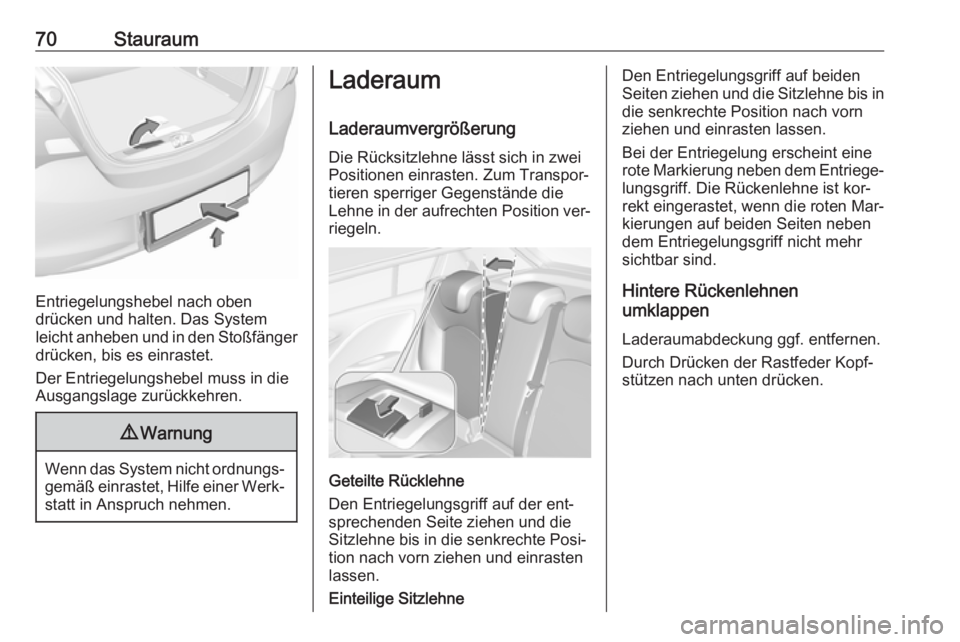

70Stauraum
Entriegelungshebel nach oben
drücken und halten. Das System
leicht anheben und in den Stoßfänger
drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Laderaumvergrößerung
Die Rücksitzlehne lässt sich in zwei
Positionen einrasten. Zum Transpor‐
tieren sperriger Gegenstände die
Lehne in der aufrechten Position ver‐
riegeln.
Geteilte Rücklehne
Den Entriegelungsgriff auf der ent‐
sprechenden Seite ziehen und die
Sitzlehne bis in die senkrechte Posi‐
tion nach vorn ziehen und einrasten
lassen.
Einteilige Sitzlehne
Den Entriegelungsgriff auf beiden
Seiten ziehen und die Sitzlehne bis in die senkrechte Position nach vorn
ziehen und einrasten lassen.
Bei der Entriegelung erscheint eine
rote Markierung neben dem Entriege‐
lungsgriff. Die Rückenlehne ist kor‐
rekt eingerastet, wenn die roten Mar‐
kierungen auf beiden Seiten neben
dem Entriegelungsgriff nicht mehr
sichtbar sind.
Hintere Rückenlehnen
umklappen
Laderaumabdeckung ggf. entfernen.Durch Drücken der Rastfeder Kopf‐
stützen nach unten drücken.

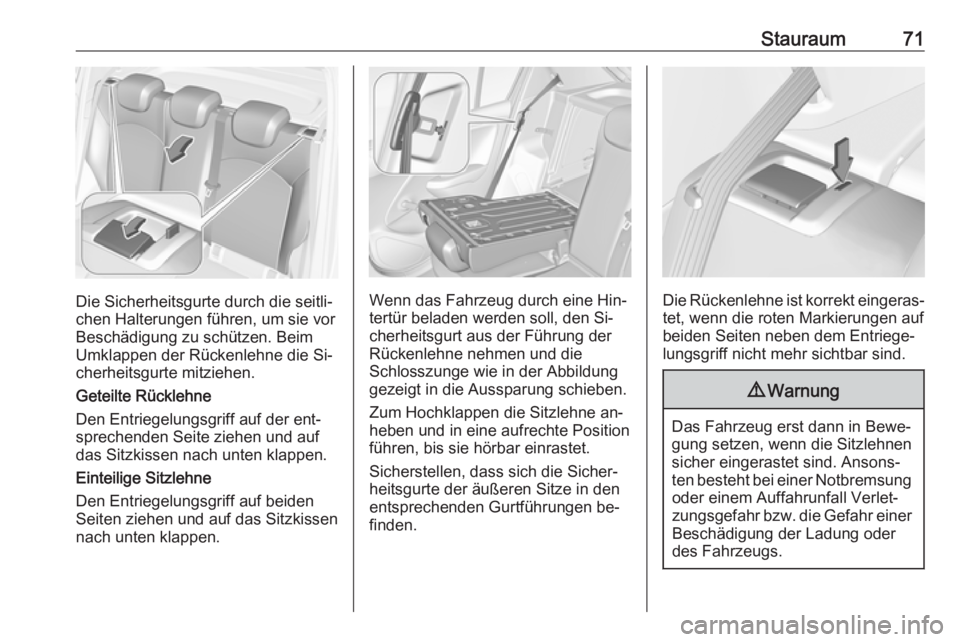

Stauraum71
Die Sicherheitsgurte durch die seitli‐
chen Halterungen führen, um sie vor
Beschädigung zu schützen. Beim
Umklappen der Rückenlehne die Si‐
cherheitsgurte mitziehen.
Geteilte Rücklehne
Den Entriegelungsgriff auf der ent‐
sprechenden Seite ziehen und auf
das Sitzkissen nach unten klappen.
Einteilige Sitzlehne
Den Entriegelungsgriff auf beiden
Seiten ziehen und auf das Sitzkissen
nach unten klappen.Wenn das Fahrzeug durch eine Hin‐
tertür beladen werden soll, den Si‐
cherheitsgurt aus der Führung der
Rückenlehne nehmen und die
Schlosszunge wie in der Abbildung
gezeigt in die Aussparung schieben.
Zum Hochklappen die Sitzlehne an‐
heben und in eine aufrechte Position
führen, bis sie hörbar einrastet.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.Die Rückenlehne ist korrekt eingeras‐
tet, wenn die roten Markierungen auf
beiden Seiten neben dem Entriege‐
lungsgriff nicht mehr sichtbar sind.
9 Warnung
Das Fahrzeug erst dann in Bewe‐
gung setzen, wenn die Sitzlehnen
sicher eingerastet sind. Ansons‐
ten besteht bei einer Notbremsung oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer
Beschädigung der Ladung oder
des Fahrzeugs.

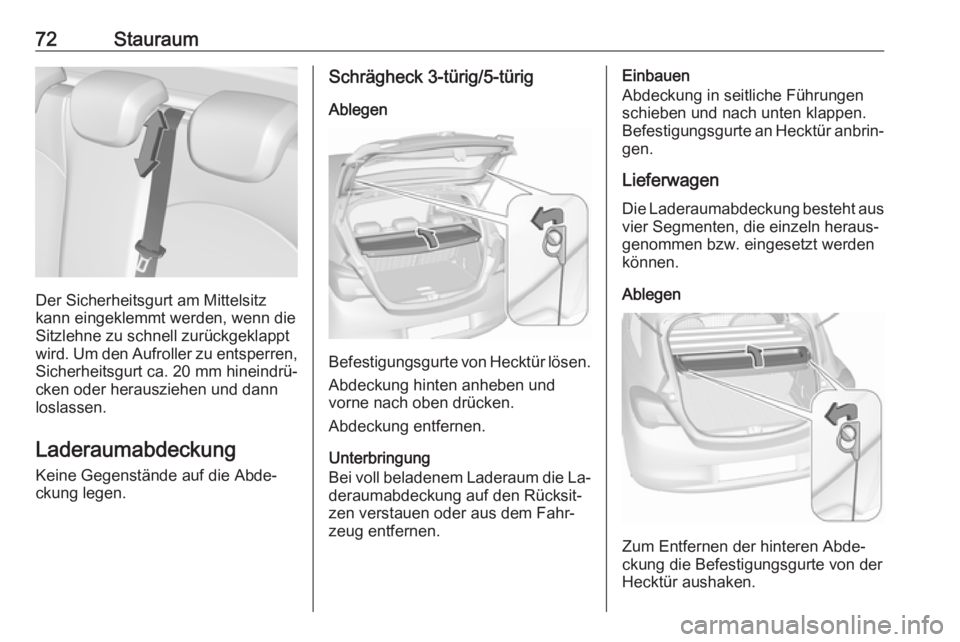

72Stauraum
Der Sicherheitsgurt am Mittelsitz
kann eingeklemmt werden, wenn die
Sitzlehne zu schnell zurückgeklappt
wird. Um den Aufroller zu entsperren, Sicherheitsgurt ca. 20 mm hineindrü‐
cken oder herausziehen und dann
loslassen.
Laderaumabdeckung Keine Gegenstände auf die Abde‐ckung legen.
Schrägheck 3-türig/5-türig
Ablegen
Befestigungsgurte von Hecktür lösen. Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Unterbringung
Bei voll beladenem Laderaum die La‐
deraumabdeckung auf den Rücksit‐
zen verstauen oder aus dem Fahr‐
zeug entfernen.
Einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Lieferwagen Die Laderaumabdeckung besteht aus vier Segmenten, die einzeln heraus‐
genommen bzw. eingesetzt werden
können.
Ablegen
Zum Entfernen der hinteren Abde‐
ckung die Befestigungsgurte von der
Hecktür aushaken.

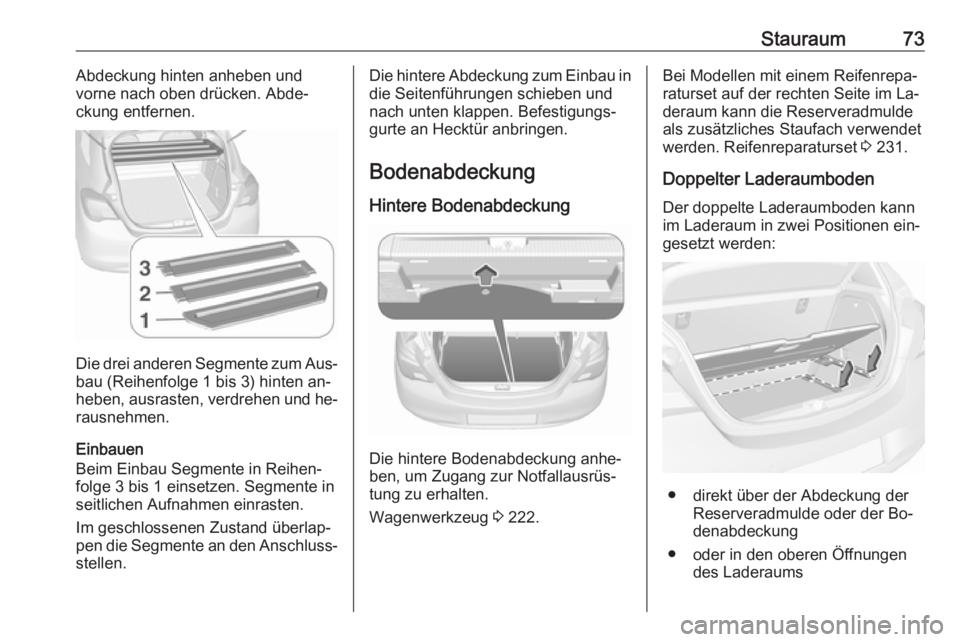

Stauraum73Abdeckung hinten anheben und
vorne nach oben drücken. Abde‐
ckung entfernen.
Die drei anderen Segmente zum Aus‐
bau (Reihenfolge 1 bis 3) hinten an‐
heben, ausrasten, verdrehen und he‐
rausnehmen.
Einbauen
Beim Einbau Segmente in Reihen‐
folge 3 bis 1 einsetzen. Segmente in
seitlichen Aufnahmen einrasten.
Im geschlossenen Zustand überlap‐
pen die Segmente an den Anschluss‐
stellen.
Die hintere Abdeckung zum Einbau in die Seitenführungen schieben und
nach unten klappen. Befestigungs‐
gurte an Hecktür anbringen.
Bodenabdeckung
Hintere Bodenabdeckung
Die hintere Bodenabdeckung anhe‐
ben, um Zugang zur Notfallausrüs‐
tung zu erhalten.
Wagenwerkzeug 3 222.
Bei Modellen mit einem Reifenrepa‐
raturset auf der rechten Seite im La‐
deraum kann die Reserveradmulde
als zusätzliches Staufach verwendet
werden. Reifenreparaturset 3 231.
Doppelter Laderaumboden
Der doppelte Laderaumboden kann
im Laderaum in zwei Positionen ein‐
gesetzt werden:
● direkt über der Abdeckung der Reserveradmulde oder der Bo‐
denabdeckung
● oder in den oberen Öffnungen des Laderaums

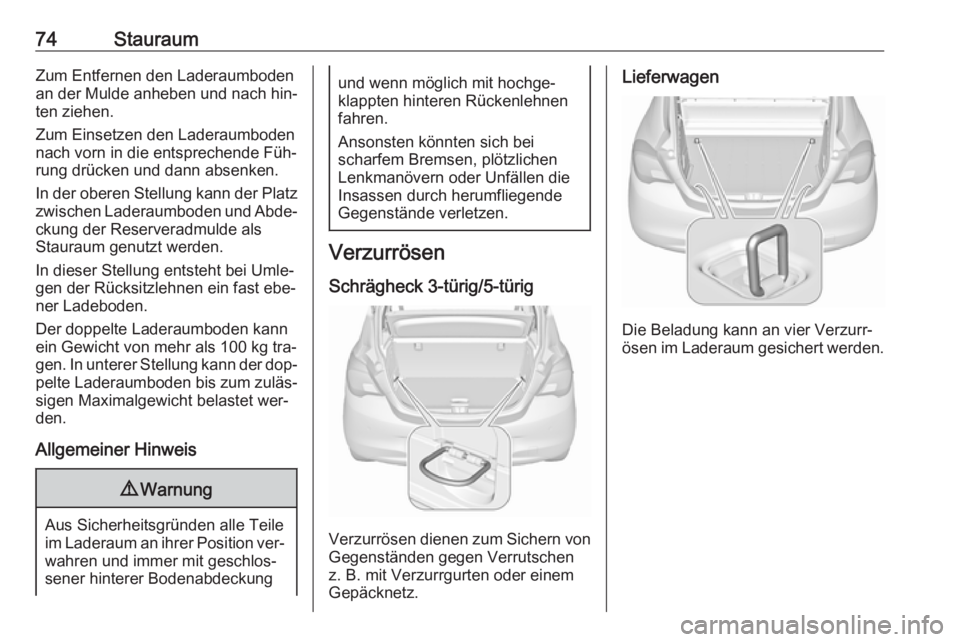

74StauraumZum Entfernen den Laderaumbodenan der Mulde anheben und nach hin‐ ten ziehen.
Zum Einsetzen den Laderaumboden
nach vorn in die entsprechende Füh‐
rung drücken und dann absenken.
In der oberen Stellung kann der Platz
zwischen Laderaumboden und Abde‐ ckung der Reserveradmulde als
Stauraum genutzt werden.
In dieser Stellung entsteht bei Umle‐
gen der Rücksitzlehnen ein fast ebe‐
ner Ladeboden.
Der doppelte Laderaumboden kann
ein Gewicht von mehr als 100 kg tra‐ gen. In unterer Stellung kann der dop‐ pelte Laderaumboden bis zum zuläs‐ sigen Maximalgewicht belastet wer‐
den.
Allgemeiner Hinweis9 Warnung
Aus Sicherheitsgründen alle Teile
im Laderaum an ihrer Position ver‐ wahren und immer mit geschlos‐
sener hinterer Bodenabdeckung
und wenn möglich mit hochge‐
klappten hinteren Rückenlehnen
fahren.
Ansonsten könnten sich bei
scharfem Bremsen, plötzlichen
Lenkmanövern oder Unfällen die
Insassen durch herumfliegende
Gegenstände verletzen.
Verzurrösen
Schrägheck 3-türig/5-türig
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Lieferwagen
Die Beladung kann an vier Verzurr‐
ösen im Laderaum gesichert werden.

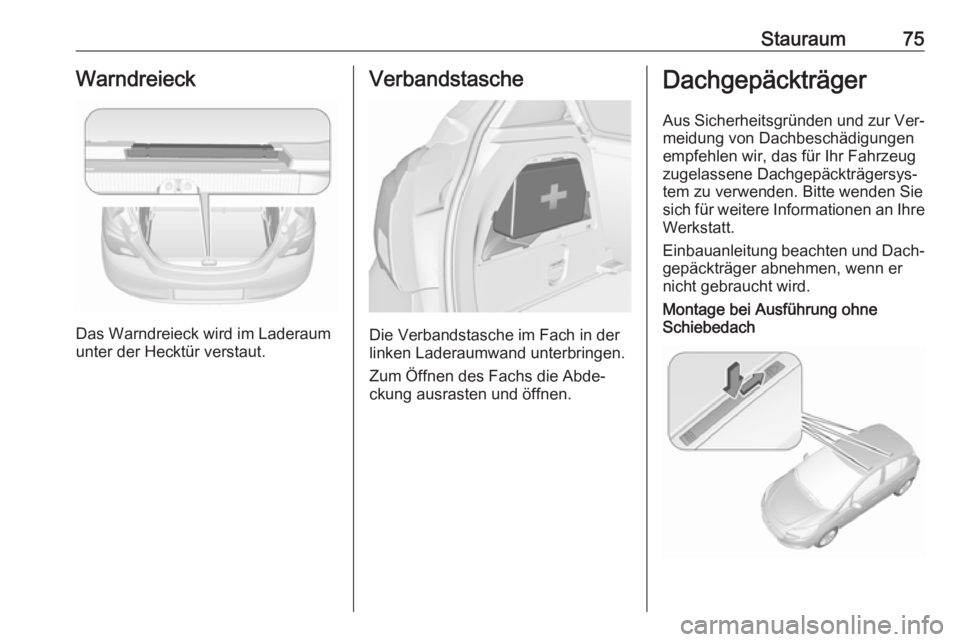

Stauraum75Warndreieck
Das Warndreieck wird im Laderaum
unter der Hecktür verstaut.
Verbandstasche
Die Verbandstasche im Fach in der
linken Laderaumwand unterbringen.
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und öffnen.
Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Bitte wenden Sie sich für weitere Informationen an Ihre
Werkstatt.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.Montage bei Ausführung ohne
Schiebedach

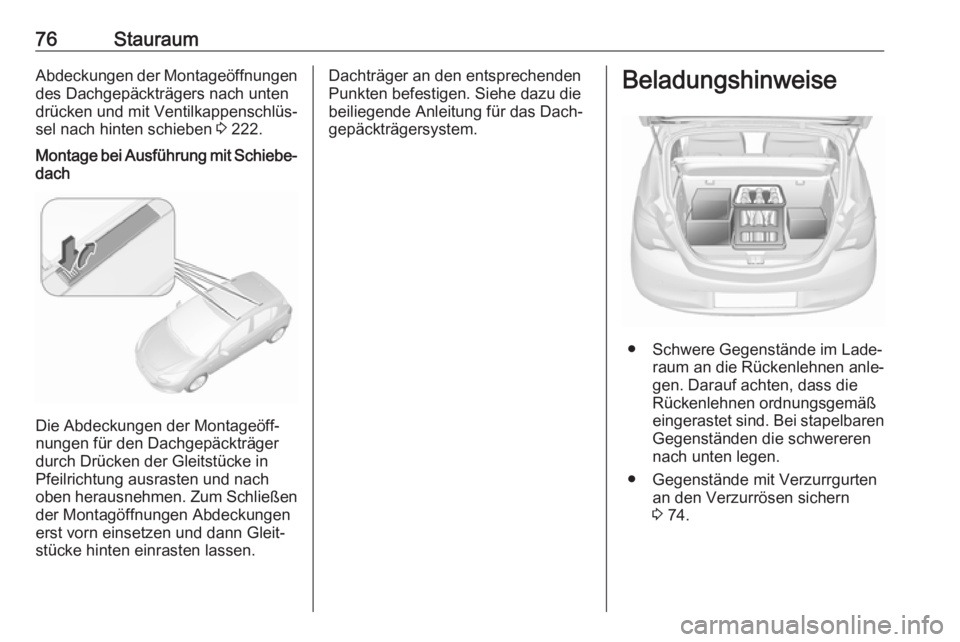

76StauraumAbdeckungen der Montageöffnungen
des Dachgepäckträgers nach unten
drücken und mit Ventilkappenschlüs‐
sel nach hinten schieben 3 222.Montage bei Ausführung mit Schiebe‐
dach
Die Abdeckungen der Montageöff‐
nungen für den Dachgepäckträger
durch Drücken der Gleitstücke in
Pfeilrichtung ausrasten und nach
oben herausnehmen. Zum Schließen
der Montagöffnungen Abdeckungen
erst vorn einsetzen und dann Gleit‐
stücke hinten einrasten lassen.
Dachträger an den entsprechenden
Punkten befestigen. Siehe dazu die
beiliegende Anleitung für das Dach‐
gepäckträgersystem.Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen die schwereren
nach unten legen.
● Gegenstände mit Verzurrgurten an den Verzurrösen sichern
3 74.

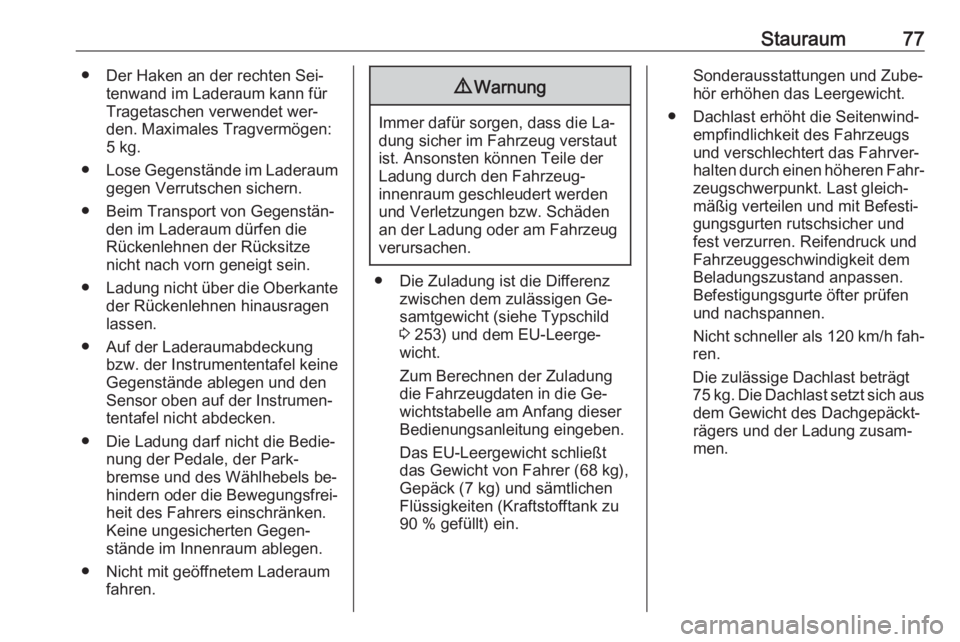

Stauraum77● Der Haken an der rechten Sei‐tenwand im Laderaum kann für
Tragetaschen verwendet wer‐
den. Maximales Tragvermögen:
5 kg.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Beim Transport von Gegenstän‐ den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels be‐
hindern oder die Bewegungsfrei‐
heit des Fahrers einschränken.
Keine ungesicherten Gegen‐
stände im Innenraum ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz
zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 253) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
75 kg. Die Dachlast setzt sich aus dem Gewicht des Dachgepäckt‐
rägers und der Ladung zusam‐
men.

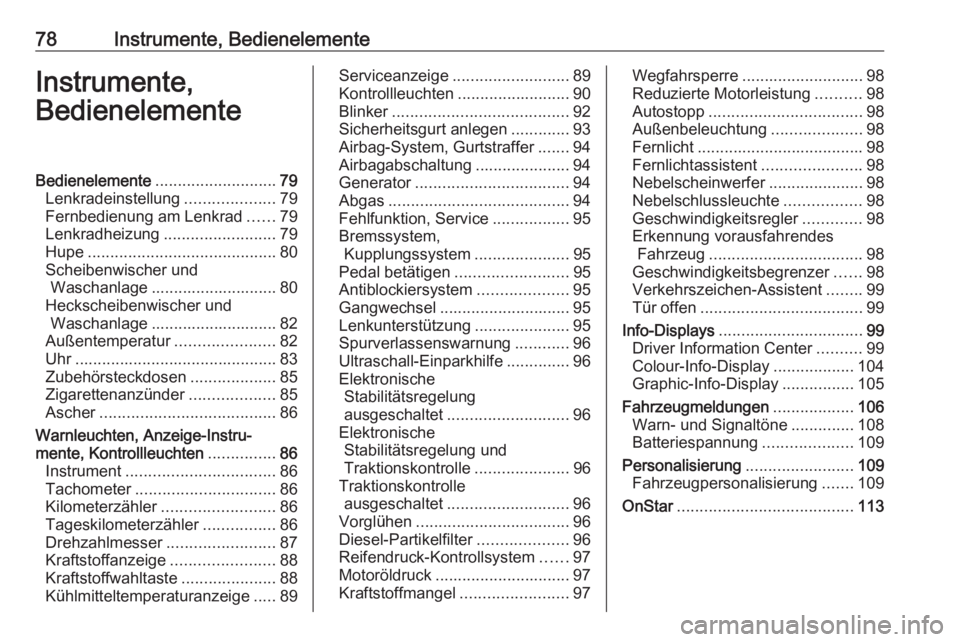

78Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 79
Lenkradeinstellung ....................79
Fernbedienung am Lenkrad ......79
Lenkradheizung .........................79
Hupe .......................................... 80
Scheibenwischer und Waschanlage ............................ 80
Heckscheibenwischer und Waschanlage ............................ 82
Außentemperatur ......................82
Uhr ............................................. 83
Zubehörsteckdosen ...................85
Zigarettenanzünder ...................85
Ascher ....................................... 86
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............86
Instrument ................................. 86
Tachometer ............................... 86
Kilometerzähler ......................... 86
Tageskilometerzähler ................86
Drehzahlmesser ........................87
Kraftstoffanzeige .......................88
Kraftstoffwahltaste .....................88
Kühlmitteltemperaturanzeige .....89Serviceanzeige .......................... 89
Kontrollleuchten .........................90
Blinker ....................................... 92
Sicherheitsgurt anlegen .............93
Airbag-System, Gurtstraffer .......94
Airbagabschaltung .....................94
Generator .................................. 94
Abgas ........................................ 94
Fehlfunktion, Service .................95
Bremssystem, Kupplungssystem .....................95
Pedal betätigen ......................... 95
Antiblockiersystem ....................95
Gangwechsel ............................. 95
Lenkunterstützung .....................95
Spurverlassenswarnung ............96
Ultraschall-Einparkhilfe ..............96
Elektronische Stabilitätsregelung
ausgeschaltet ........................... 96
Elektronische Stabilitätsregelung und
Traktionskontrolle .....................96
Traktionskontrolle ausgeschaltet ........................... 96
Vorglühen .................................. 96
Diesel-Partikelfilter ....................96
Reifendruck-Kontrollsystem ......97
Motoröldruck .............................. 97
Kraftstoffmangel ........................97Wegfahrsperre........................... 98
Reduzierte Motorleistung ..........98
Autostopp .................................. 98
Außenbeleuchtung ....................98
Fernlicht ..................................... 98
Fernlichtassistent ......................98
Nebelscheinwerfer .....................98
Nebelschlussleuchte .................98
Geschwindigkeitsregler .............98
Erkennung vorausfahrendes Fahrzeug .................................. 98
Geschwindigkeitsbegrenzer ......98
Verkehrszeichen-Assistent ........99
Tür offen .................................... 99
Info-Displays ................................ 99
Driver Information Center ..........99
Colour-Info-Display ..................104
Graphic-Info-Display ................105
Fahrzeugmeldungen ..................106
Warn- und Signaltöne ..............108
Batteriespannung ....................109
Personalisierung ........................109
Fahrzeugpersonalisierung .......109
OnStar ....................................... 113
