OPEL CORSA 2016.5 Instruktionsbok

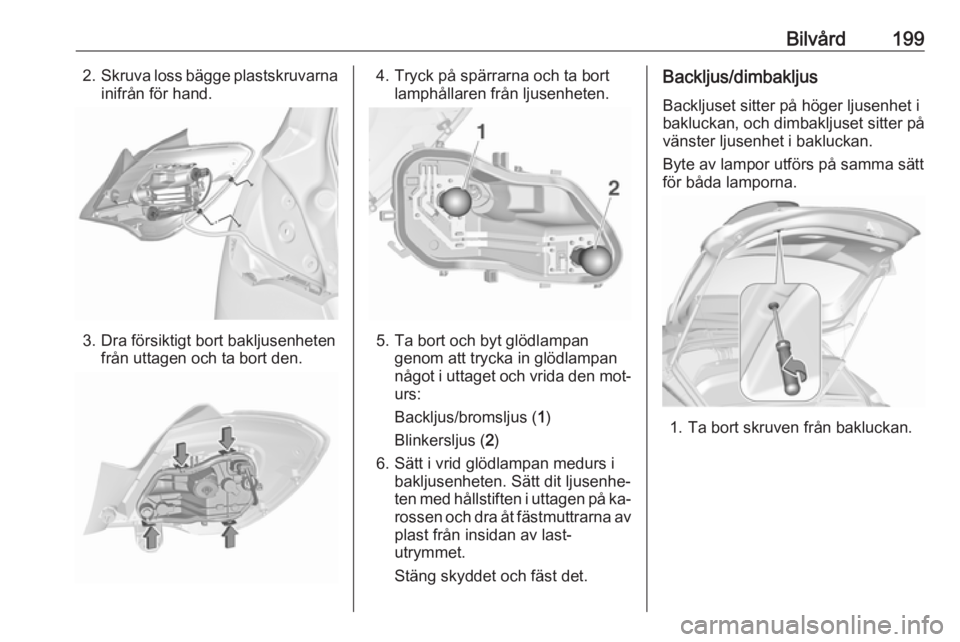

Bilvård1992.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på spärrarna och ta bortlamphållaren från ljusenheten.
5. Ta bort och byt glödlampangenom att trycka in glödlampan
något i uttaget och vrida den mot‐ urs:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i vrid glödlampan medurs i bakljusenheten. Sätt dit ljusenhe‐
ten med hållstiften i uttagen på ka‐ rossen och dra åt fästmuttrarna av
plast från insidan av last‐
utrymmet.
Stäng skyddet och fäst det.
Backljus/dimbakljus
Backljuset sitter på höger ljusenhet i
bakluckan, och dimbakljuset sitter på
vänster ljusenhet i bakluckan.
Byte av lampor utförs på samma sätt
för båda lamporna.
1. Ta bort skruven från bakluckan.

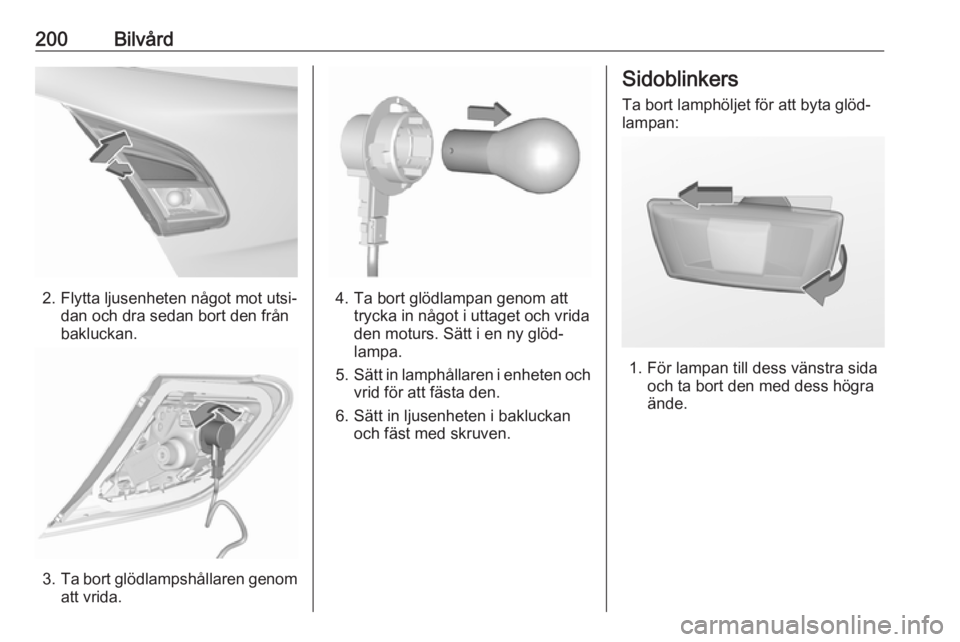

200Bilvård
2. Flytta ljusenheten något mot utsi‐dan och dra sedan bort den från
bakluckan.
3. Ta bort glödlampshållaren genom
att vrida.
4. Ta bort glödlampan genom att trycka in något i uttaget och vrida
den moturs. Sätt i en ny glöd‐
lampa.
5. Sätt in lamphållaren i enheten och
vrid för att fästa den.
6. Sätt in ljusenheten i bakluckan och fäst med skruven.
Sidoblinkers
Ta bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.

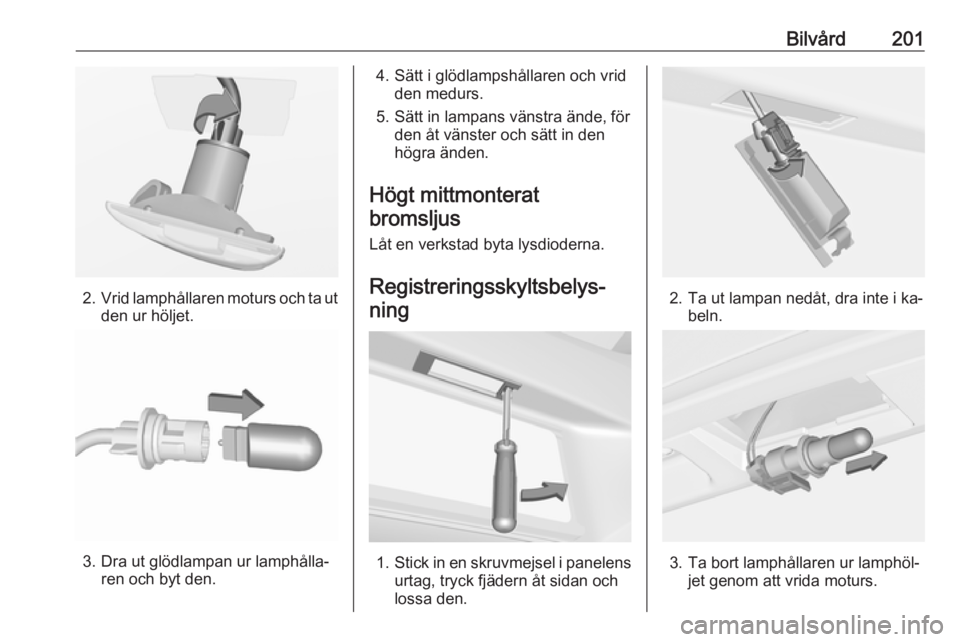

Bilvård201
2.Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.

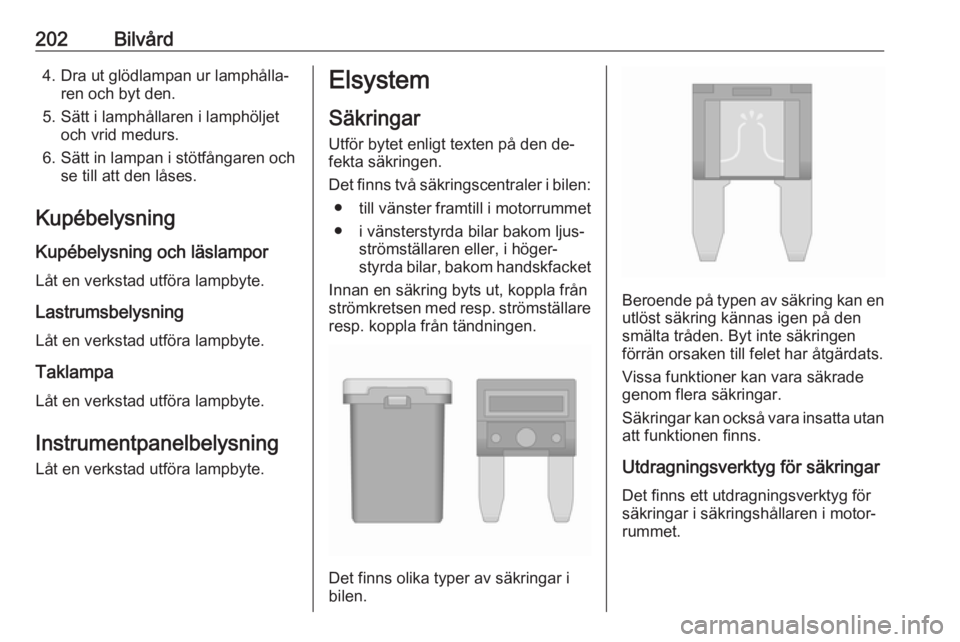

202Bilvård4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Taklampa Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handskfacket
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

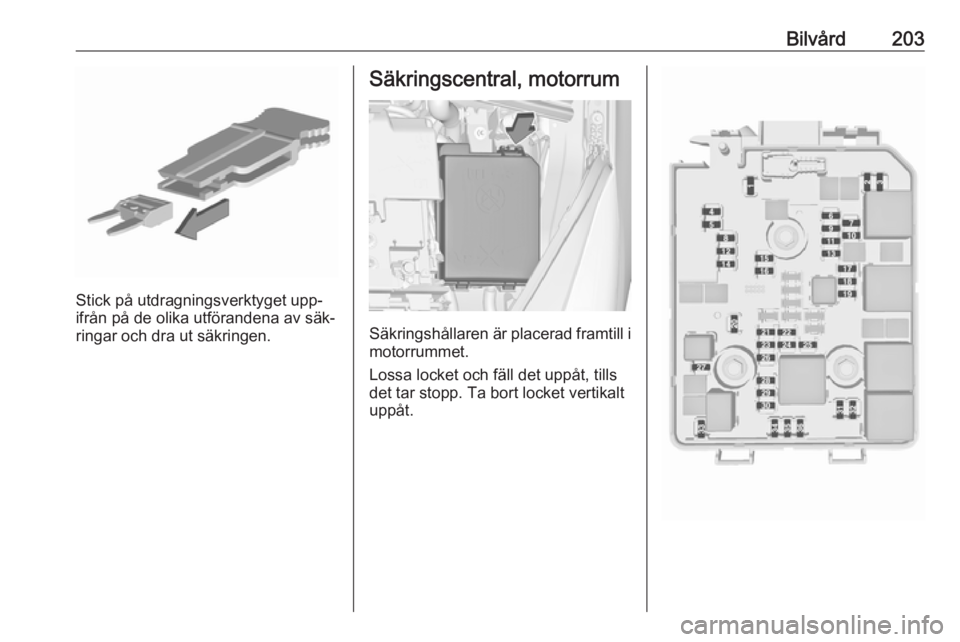

Bilvård203
Stick på utdragningsverktyget upp‐
ifrån på de olika utförandena av säk‐
ringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

204BilvårdNr.Strömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet, spänningsöver‐
vakning10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglarNr.Strömkrets15–16Bromsservosats17Tändning, startströmförsörjning18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Insprutningssystem24Spolarsystem25–26Motorsensorer27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30MotorstyrenhetNr.Strömkrets31Helljus vänster, xenonhalvljus
vänster32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Signalhorn35Luftkonditioneringskompressor,
koppling36Dimljus fram

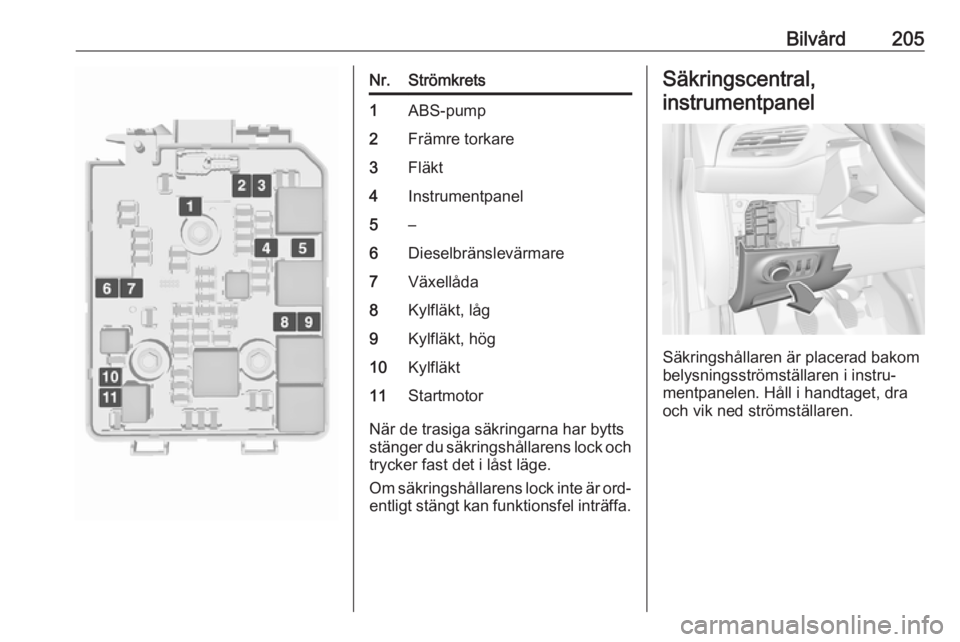

Bilvård205Nr.Strömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5–6Dieselbränslevärmare7Växellåda8Kylfläkt, låg9Kylfläkt, hög10Kylfläkt11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen. Håll i handtaget, draoch vik ned strömställaren.

206BilvårdNrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17TändsystemetNrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27Sätesvärme, förare28–29–30Instrumentpanel/Sätesvärme/
FlexDock31Signalhorn32Sätesvärme, passagerare33Rattvärme

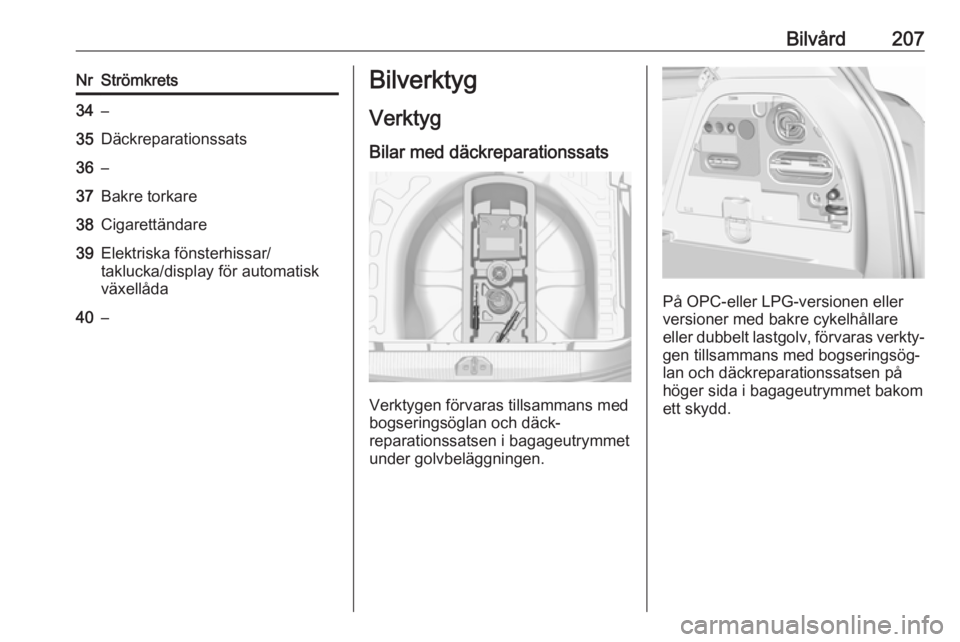

Bilvård207NrStrömkrets34–35Däckreparationssats36–37Bakre torkare38Cigarettändare39Elektriska fönsterhissar/
taklucka/display för automatisk
växellåda40–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen förvaras tillsammans med
bogseringsöglan och däck‐
reparationssatsen i bagageutrymmet
under golvbeläggningen.
På OPC-eller LPG-versionen eller
versioner med bakre cykelhållare
eller dubbelt lastgolv, förvaras verkty‐ gen tillsammans med bogseringsög‐
lan och däckreparationssatsen på
höger sida i bagageutrymmet bakom ett skydd.

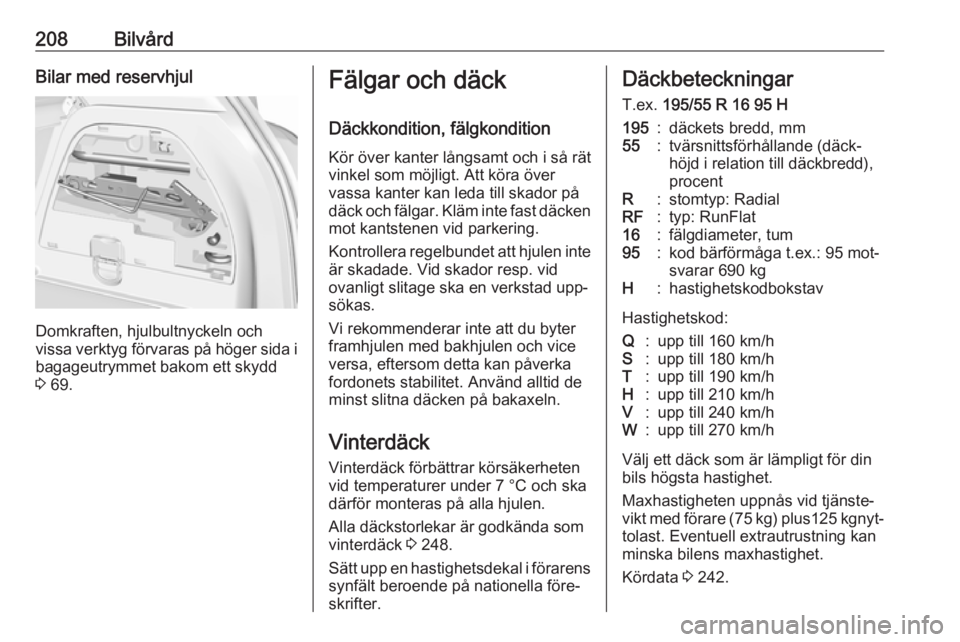

208BilvårdBilar med reservhjul
Domkraften, hjulbultnyckeln och
vissa verktyg förvaras på höger sida i
bagageutrymmet bakom ett skydd
3 69.
Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 248.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 195/55 R 16 95 H195:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd),
procentR:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg nyt‐
tolast. Eventuell extrautrustning kan
minska bilens maxhastighet.
Kördata 3 242.
