OPEL CORSA 2016.5 Kezelési útmutató (in Hungarian)

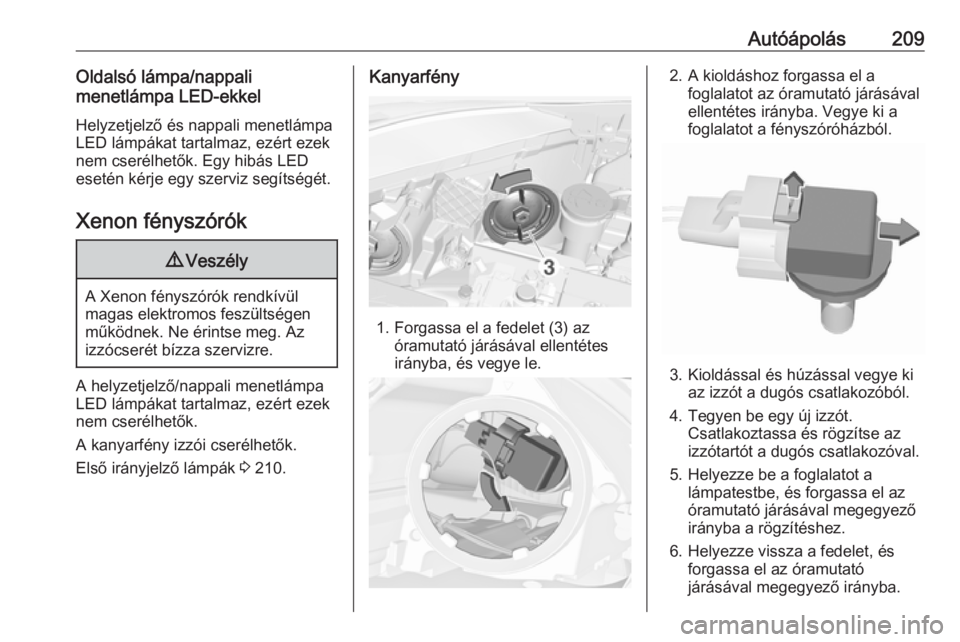

Autóápolás209Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Helyzetjelző és nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők. Egy hibás LED
esetén kérje egy szerviz segítségét.
Xenon fényszórók9 Veszély
A Xenon fényszórók rendkívül
magas elektromos feszültségen működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
A kanyarfény izzói cserélhetők.
Első irányjelző lámpák 3 210.
Kanyarfény
1. Forgassa el a fedelet (3) az
óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kioldással és húzással vegye ki az izzót a dugós csatlakozóból.
4. Tegyen be egy új izzót. Csatlakoztassa és rögzítse az
izzótartót a dugós csatlakozóval.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba a rögzítéshez.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

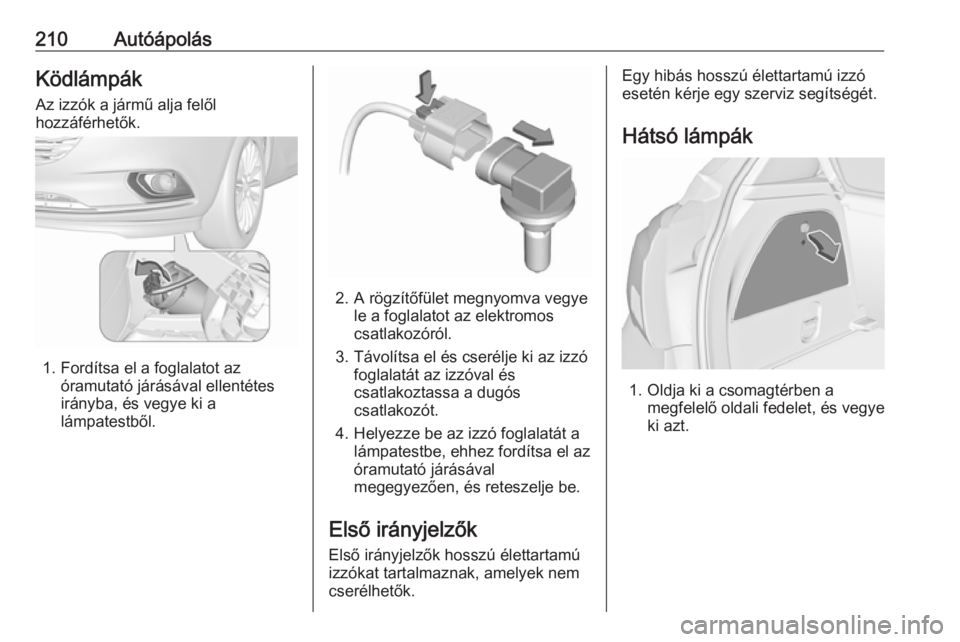

210AutóápolásKödlámpákAz izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők Első irányjelzők hosszú élettartamú
izzókat tartalmaznak, amelyek nem
cserélhetők.
Egy hibás hosszú élettartamú izzó esetén kérje egy szerviz segítségét.

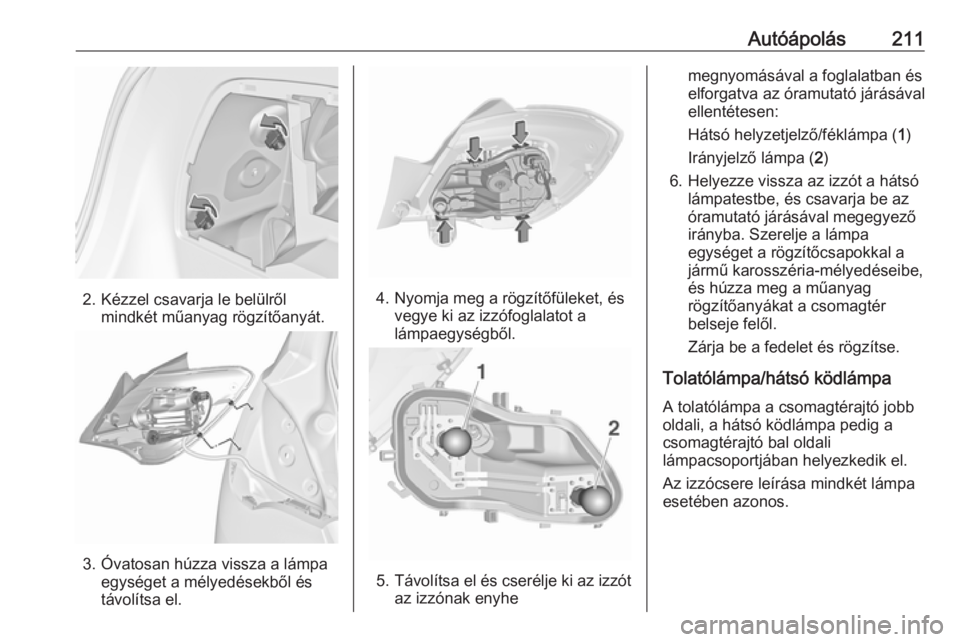

Hátsó lámpák
1. Oldja ki a csomagtérben a megfelelő oldali fedelet, és vegye
ki azt.

Autóápolás211
2. Kézzel csavarja le belülrőlmindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
5. Távolítsa el és cserélje ki az izzót
az izzónak enyhe
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze vissza az izzót a hátsó lámpatestbe, és csavarja be az
óramutató járásával megegyező
irányba. Szerelje a lámpa
egységet a rögzítőcsapokkal a
jármű karosszéria-mélyedéseibe,
és húzza meg a műanyag
rögzítőanyákat a csomagtér
belseje felől.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa A tolatólámpa a csomagtérajtó jobb
oldali, a hátsó ködlámpa pedig a
csomagtérajtó bal oldali
lámpacsoportjában helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.

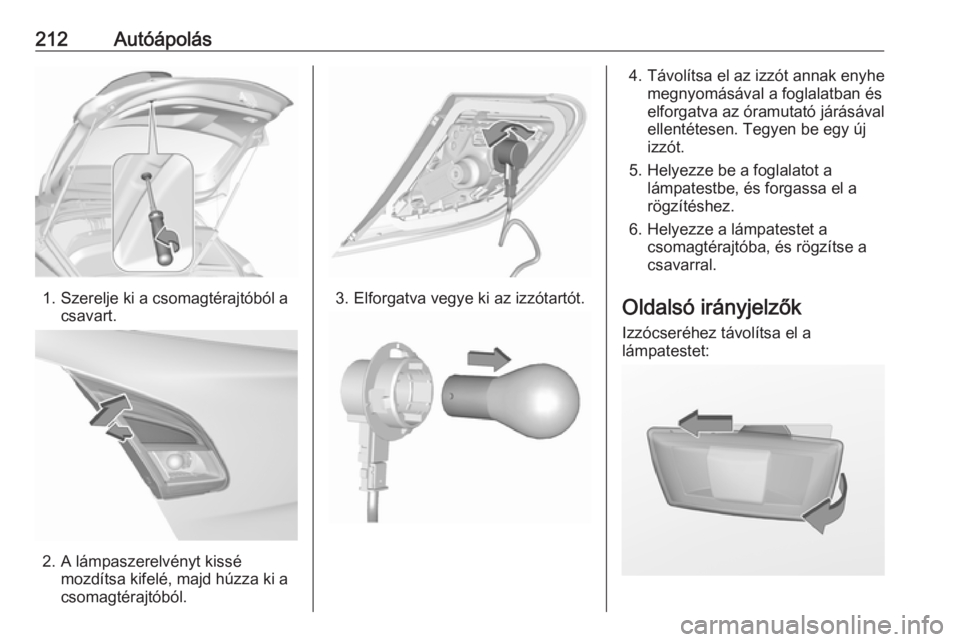

212Autóápolás
1. Szerelje ki a csomagtérajtóból acsavart.
2. A lámpaszerelvényt kissémozdítsa kifelé, majd húzza ki a
csomagtérajtóból.
3. Elforgatva vegye ki az izzótartót.
4. Távolítsa el az izzót annak enyhe megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen. Tegyen be egy új
izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el a
rögzítéshez.
6. Helyezze a lámpatestet a csomagtérajtóba, és rögzítse a
csavarral.
Oldalsó irányjelzők
Izzócseréhez távolítsa el a
lámpatestet:

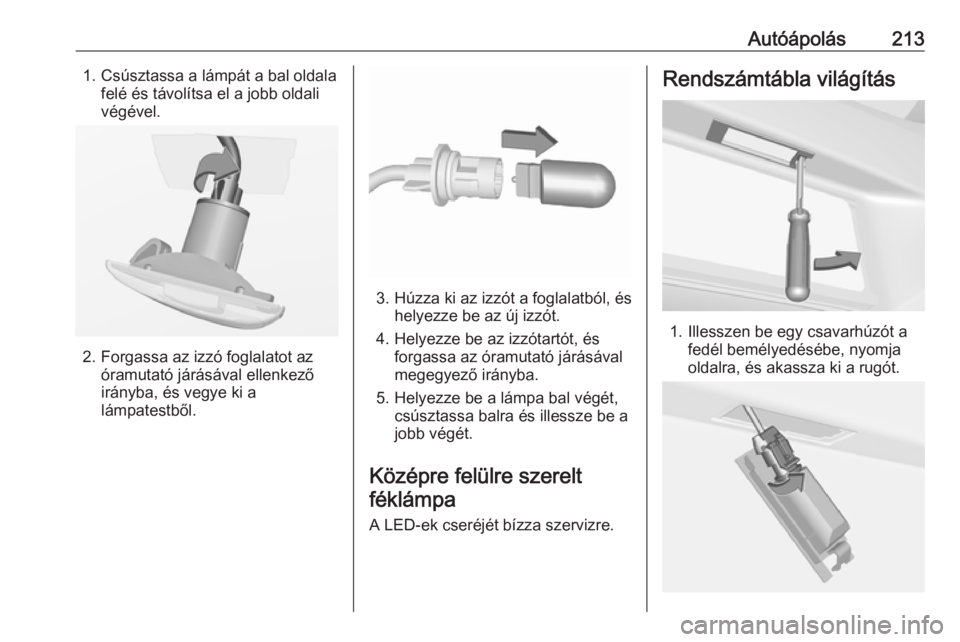

Autóápolás2131. Csúsztassa a lámpát a bal oldalafelé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt féklámpa
A LED-ek cseréjét bízza szervizre.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

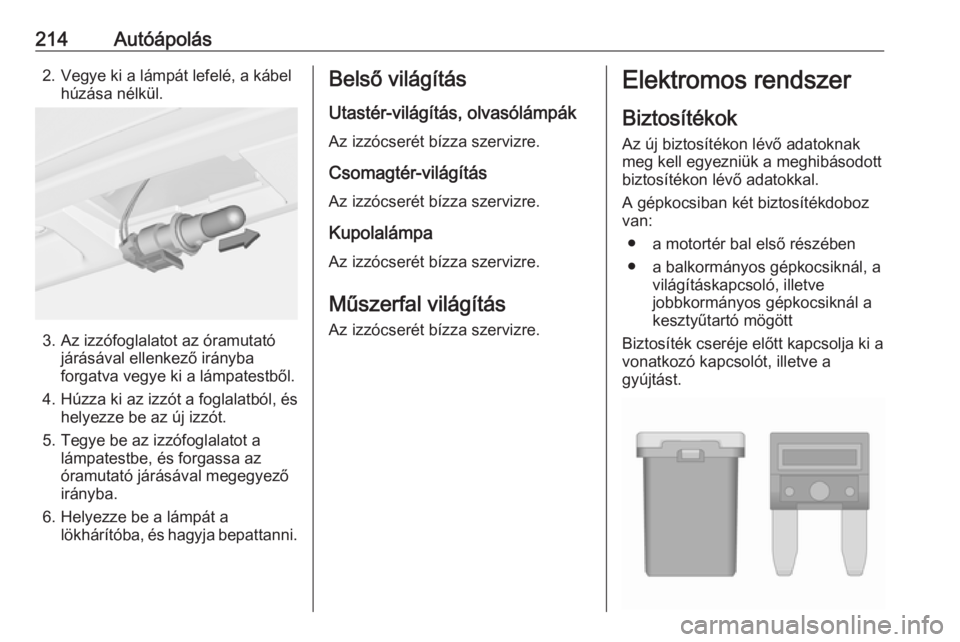

214Autóápolás2. Vegye ki a lámpát lefelé, a kábelhúzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Kupolalámpa
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motortér bal első részében
● a balkormányos gépkocsiknál, a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a
kesztyűtartó mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

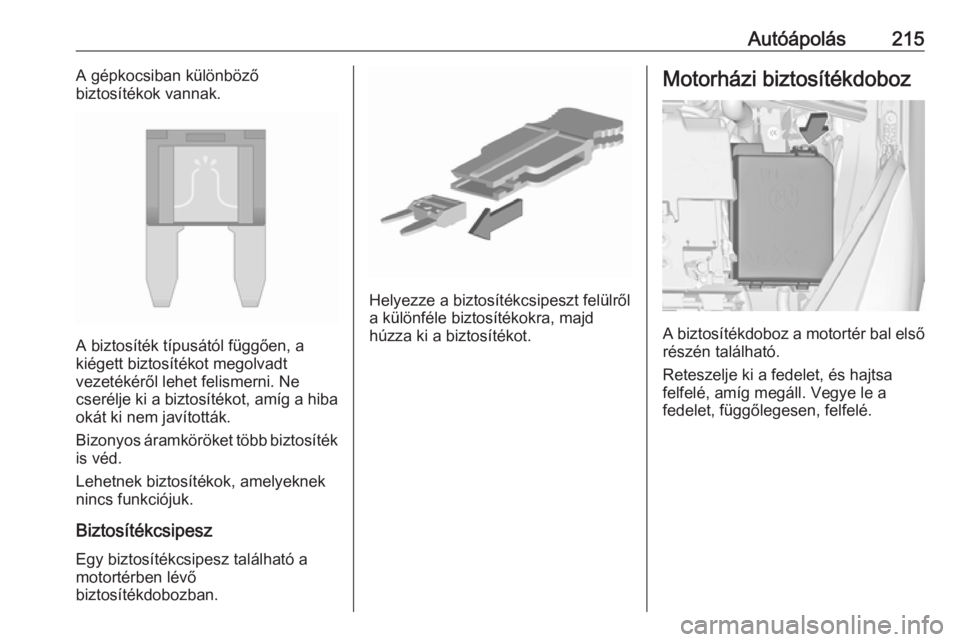

Autóápolás215A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

216AutóápolásSz.Áramkör1Utánfutó illesztőmodul, hátsó
szállítórendszer2–3Akkumulátor érzékelő4Alváz vezérlőmodul üzemanya‐
gszivattyú5ABS6Tompított fényszóró és nappali
menetlámpa bal, Xenon távol‐
sági fényszóró zsalu bal és jobb7–8MTA Sebességváltó vezérlő‐
modul, LPG vezérlőmodul9Karosszéria vezérlőmodul
feszültségészlelés10Fényszórómagasság-állítás11Hátsó ablaktörlő12Hátsó ablakfűtés13Tompított fényszóró és nappali
menetlámpa jobb14Fűtött külső visszapillantó tükör15–16Fékrásegítő készletSz.Áramkör17Gyújtás, indító áramellátás18Motor vezérlőegység19Üzemanyag-szivattyú20–21Motor mágnesszelepek, motor
érzékelők22–23Befecskendező rendszer24Ablakmosó rendszer25–26Motor érzékelők27Fűtő elzárószelepe28Motor vezérlőegység29Motor vezérlőegység30Motor vezérlőegység31Távolsági fényszóró bal, Xenon
tompított fényszóró bal32Távolsági fényszóró jobb,
Xenon tompított fényszóró jobb33Motor vezérlőegység34Kürt

Autóápolás217Sz.Áramkör35Légkondicionáló kompresszor
tengelykapcsoló36Első ködlámpákSz.Áramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotor4Műszerfal5–6Dízelüzemanyag-fűtő7Sebességváltó8Hűtőventilátor, alacsony fokozat9Hűtőventilátor, magas fokozat10Hűtőventilátor11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

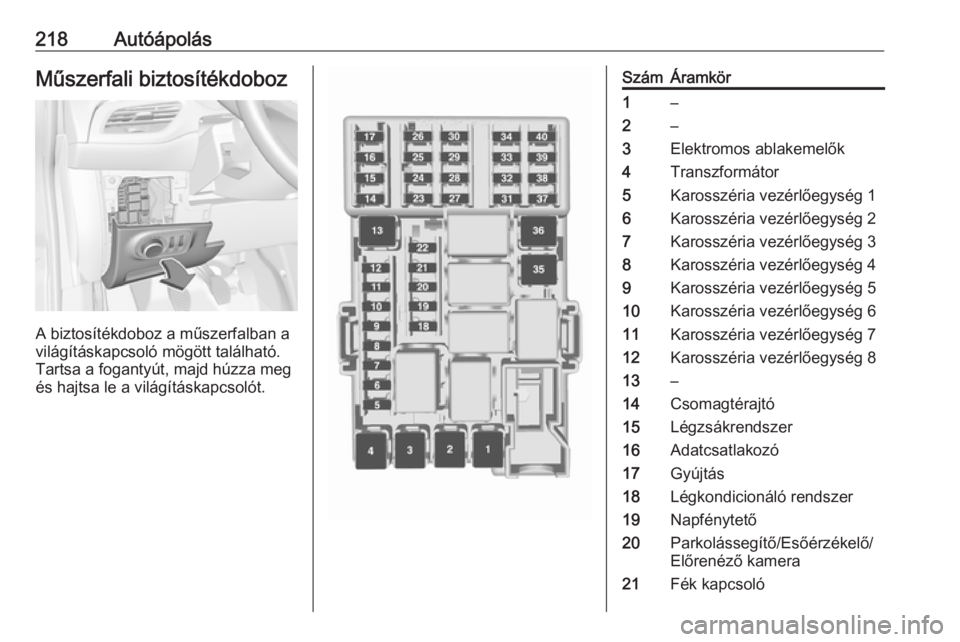

218AutóápolásMűszerfali biztosítékdoboz
A biztosítékdoboz a műszerfalban a
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
SzámÁramkör1–2–3Elektromos ablakemelők4Transzformátor5Karosszéria vezérlőegység 16Karosszéria vezérlőegység 27Karosszéria vezérlőegység 38Karosszéria vezérlőegység 49Karosszéria vezérlőegység 510Karosszéria vezérlőegység 611Karosszéria vezérlőegység 712Karosszéria vezérlőegység 813–14Csomagtérajtó15Légzsákrendszer16Adatcsatlakozó17Gyújtás18Légkondicionáló rendszer19Napfénytető20Parkolássegítő/Esőérzékelő/
Előrenéző kamera21Fék kapcsoló
