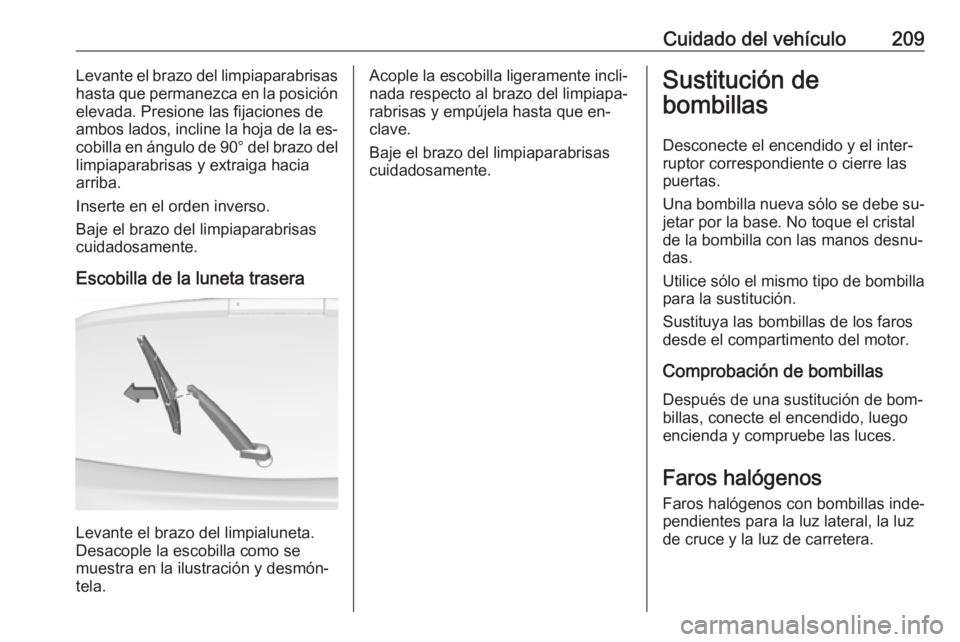

Cuidado del vehículo209Levante el brazo del limpiaparabrisas
hasta que permanezca en la posición
elevada. Presione las fijaciones de
ambos lados, incline la hoja de la es‐ cobilla en ángulo de 90° del brazo del
limpiaparabrisas y extraiga hacia
arriba.
Inserte en el orden inverso.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpialuneta.
Desacople la escobilla como se
muestra en la ilustración y desmón‐
tela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐
billas, conecte el encendido, luego encienda y compruebe las luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz lateral, la luz
de cruce y la luz de carretera.

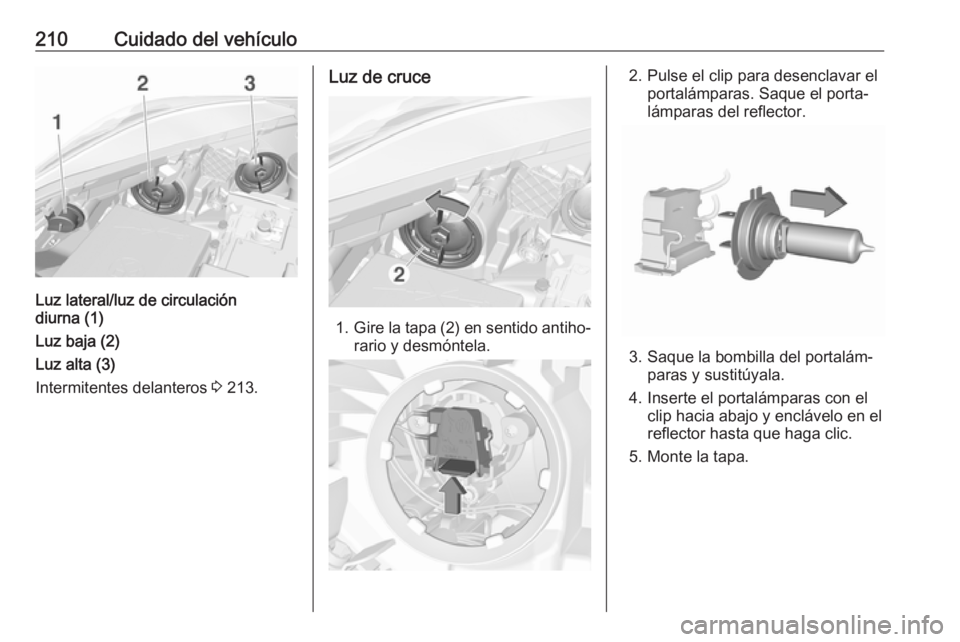

210Cuidado del vehículo
Luz lateral/luz de circulación
diurna (1)
Luz baja (2)
Luz alta (3)
Intermitentes delanteros 3 213.
Luz de cruce
1. Gire la tapa (2) en sentido antiho‐
rario y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

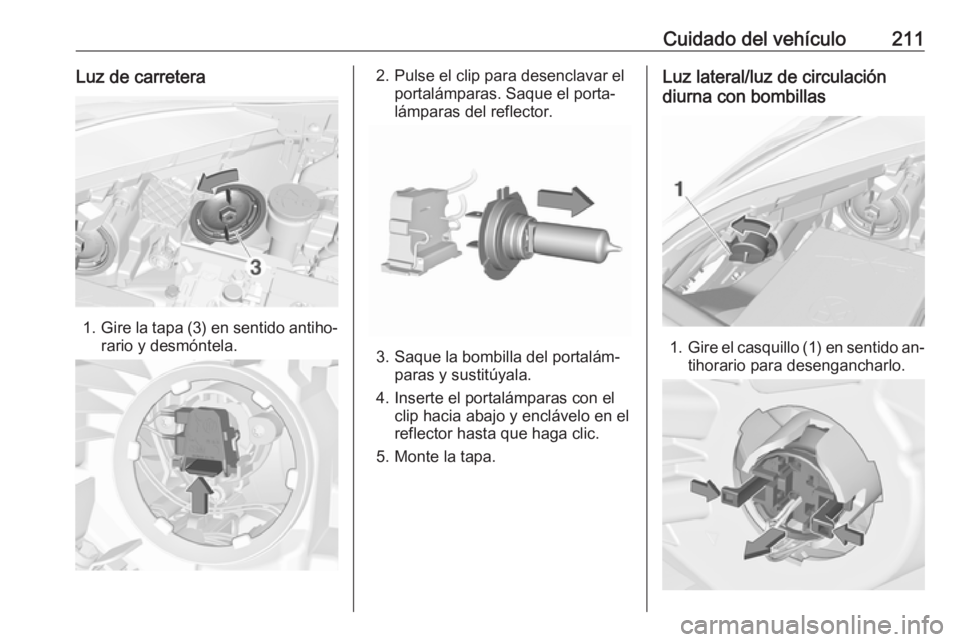

Cuidado del vehículo211Luz de carretera
1.Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz lateral/luz de circulación
diurna con bombillas
1. Gire el casquillo (1) en sentido an‐
tihorario para desengancharlo.

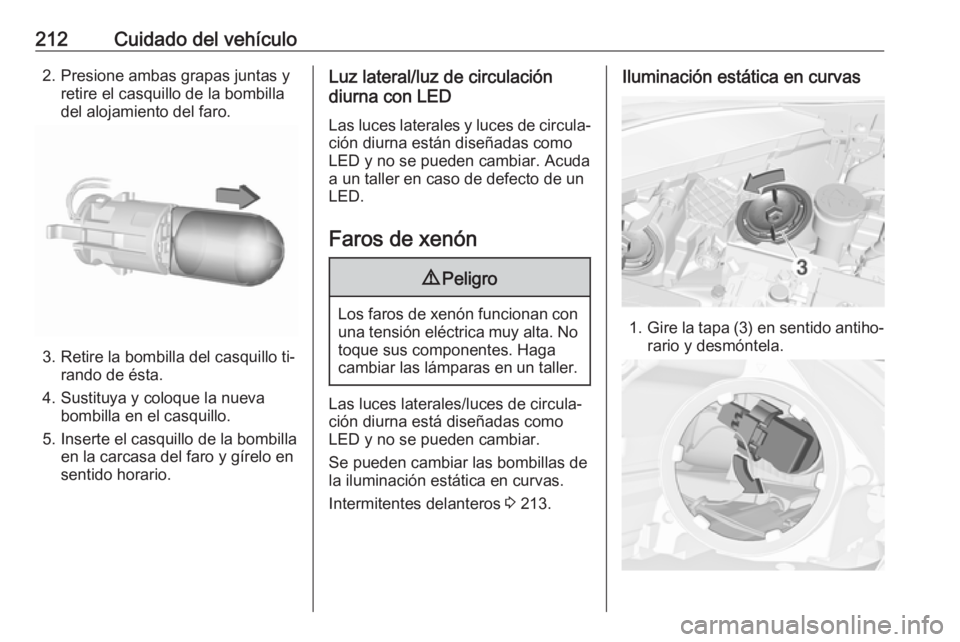

212Cuidado del vehículo2. Presione ambas grapas juntas yretire el casquillo de la bombilla
del alojamiento del faro.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y luces de circula‐
ción diurna están diseñadas como
LED y no se pueden cambiar. Acuda
a un taller en caso de defecto de un
LED.
Faros de xenón9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como
LED y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.
Intermitentes delanteros 3 213.
Iluminación estática en curvas
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela.

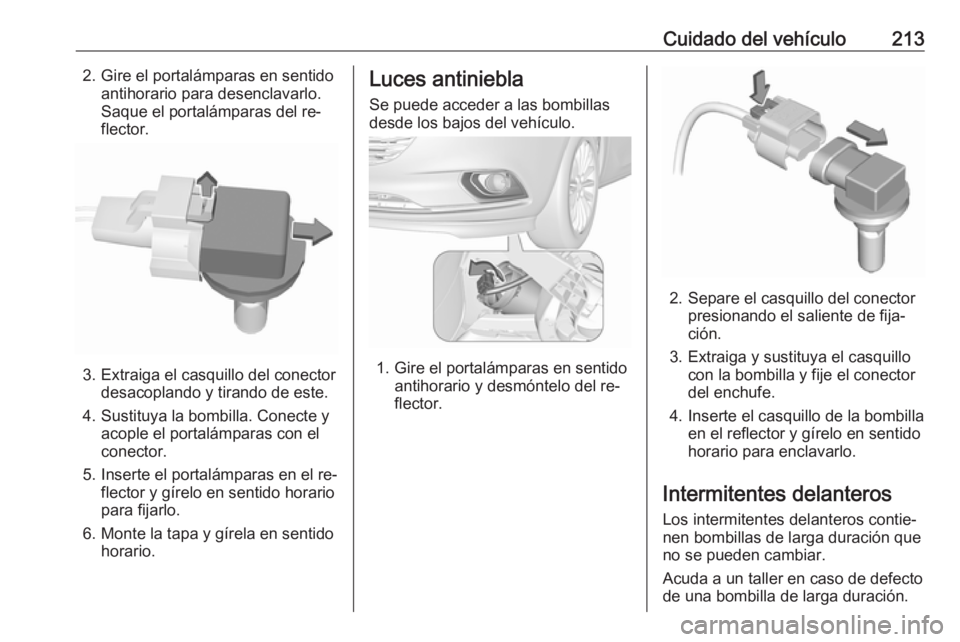

Cuidado del vehículo2132. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Extraiga el casquillo del conector desacoplando y tirando de este.
4. Sustituya la bombilla. Conecte y acople el portalámparas con el
conector.
5. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillasdesde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del re‐
flector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros
Los intermitentes delanteros contie‐
nen bombillas de larga duración que
no se pueden cambiar.
Acuda a un taller en caso de defecto
de una bombilla de larga duración.

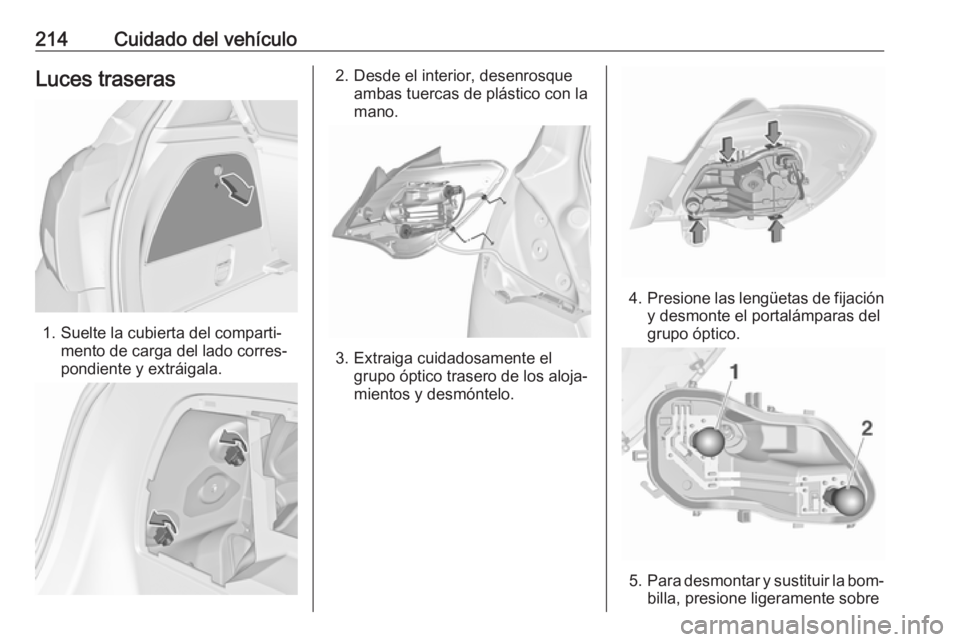

214Cuidado del vehículoLuces traseras
1. Suelte la cubierta del comparti‐mento de carga del lado corres‐
pondiente y extráigala.
2. Desde el interior, desenrosque ambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las lengüetas de fijación
y desmonte el portalámparas del
grupo óptico.
5. Para desmontar y sustituir la bom‐
billa, presione ligeramente sobre

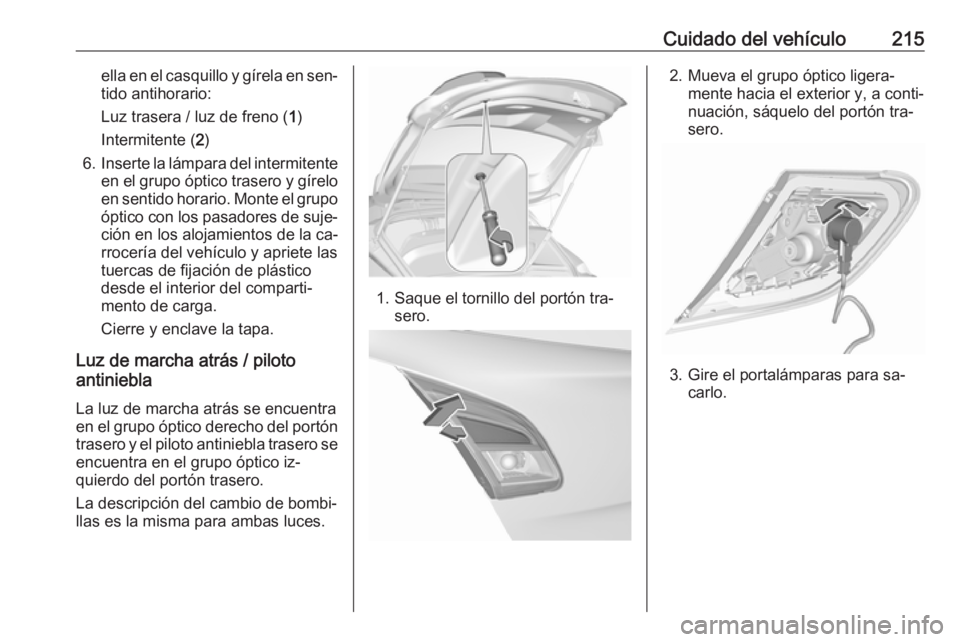

Cuidado del vehículo215ella en el casquillo y gírela en sen‐tido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte la lámpara del intermitente
en el grupo óptico trasero y gírelo
en sentido horario. Monte el grupo óptico con los pasadores de suje‐ción en los alojamientos de la ca‐
rrocería del vehículo y apriete las
tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra
en el grupo óptico derecho del portón trasero y el piloto antiniebla trasero se
encuentra en el grupo óptico iz‐
quierdo del portón trasero.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.
1. Saque el tornillo del portón tra‐ sero.
2. Mueva el grupo óptico ligera‐mente hacia el exterior y, a conti‐
nuación, sáquelo del portón tra‐
sero.
3. Gire el portalámparas para sa‐ carlo.

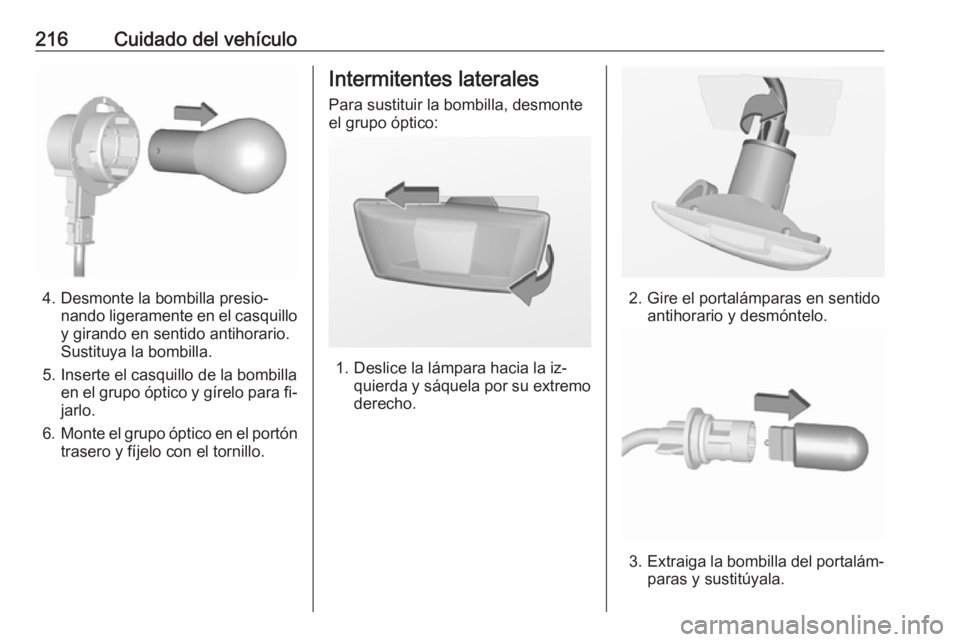

216Cuidado del vehículo
4. Desmonte la bombilla presio‐nando ligeramente en el casquilloy girando en sentido antihorario.
Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo para fi‐
jarlo.
6. Monte el grupo óptico en el portón
trasero y fíjelo con el tornillo.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3. Extraiga la bombilla del portalám‐
paras y sustitúyala.

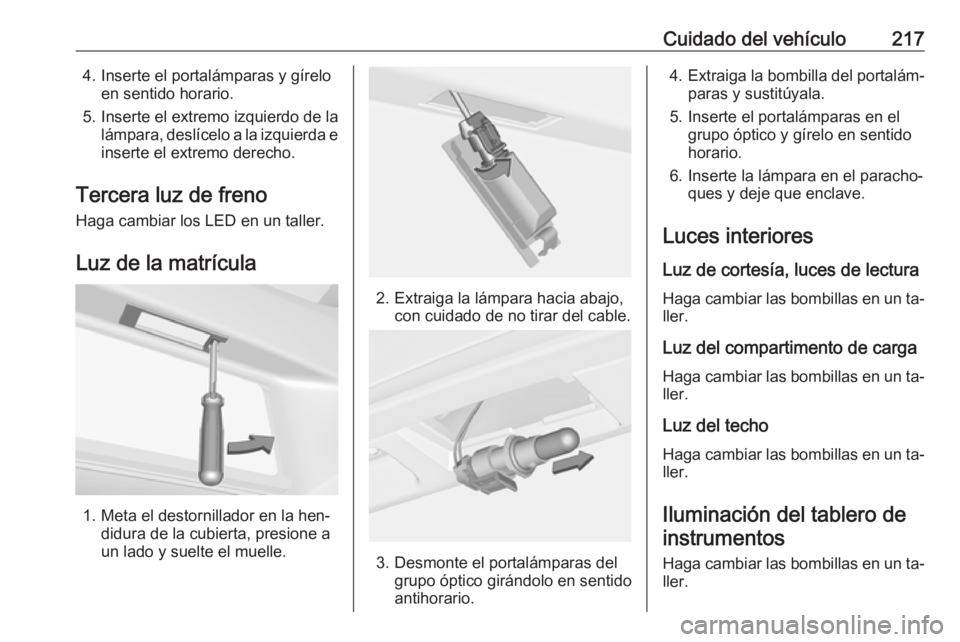

Cuidado del vehículo2174. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.
Tercera luz de freno
Haga cambiar los LED en un taller.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga Haga cambiar las bombillas en un ta‐
ller.
Luz del techo
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐ ller.

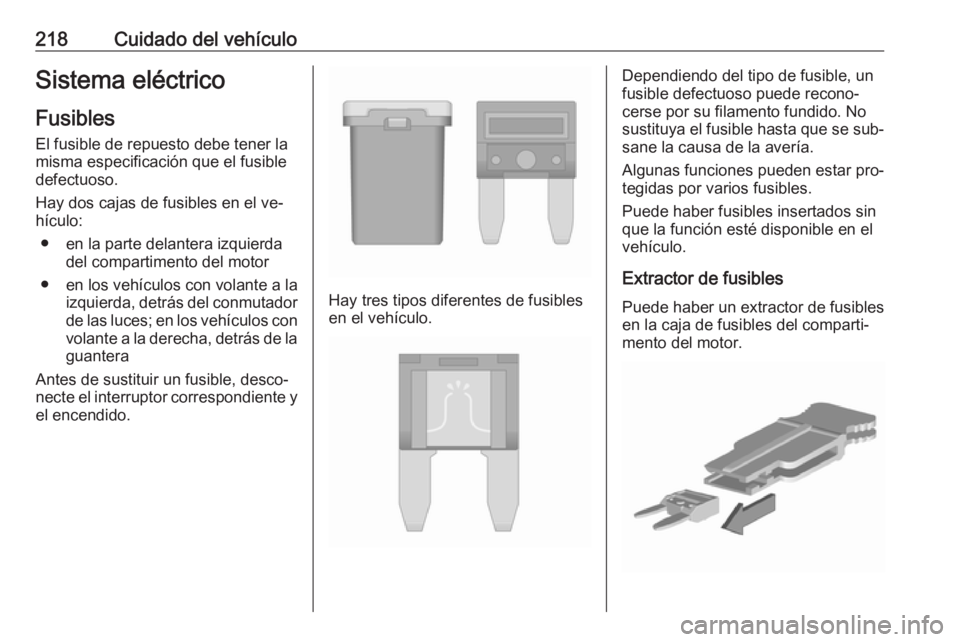

218Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, detrás del conmutadorde las luces; en los vehículos con
volante a la derecha, detrás de la guantera
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
