OPEL CORSA 2016.5 Manual de Instrucciones (in Spanish)

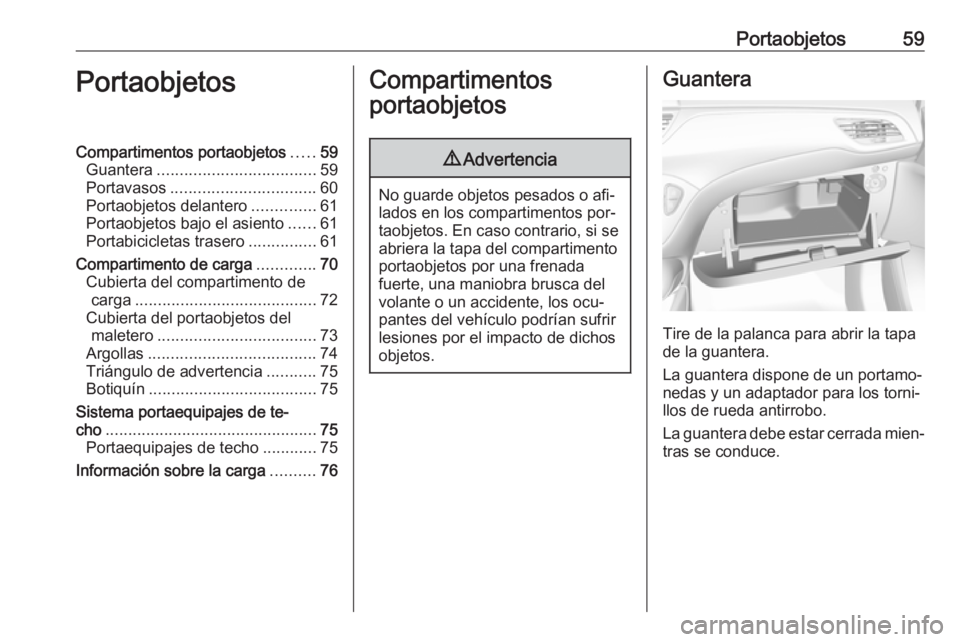

Portaobjetos59PortaobjetosCompartimentos portaobjetos.....59
Guantera ................................... 59
Portavasos ................................ 60
Portaobjetos delantero ..............61
Portaobjetos bajo el asiento ......61
Portabicicletas trasero ...............61
Compartimento de carga .............70
Cubierta del compartimento de carga ........................................ 72
Cubierta del portaobjetos del maletero ................................... 73
Argollas ..................................... 74
Triángulo de advertencia ...........75
Botiquín ..................................... 75
Sistema portaequipajes de te‐
cho ............................................... 75
Portaequipajes de techo ............75
Información sobre la carga ..........76Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Guantera
Tire de la palanca para abrir la tapa
de la guantera.
La guantera dispone de un portamo‐
nedas y un adaptador para los torni‐
llos de rueda antirrobo.
La guantera debe estar cerrada mien‐
tras se conduce.

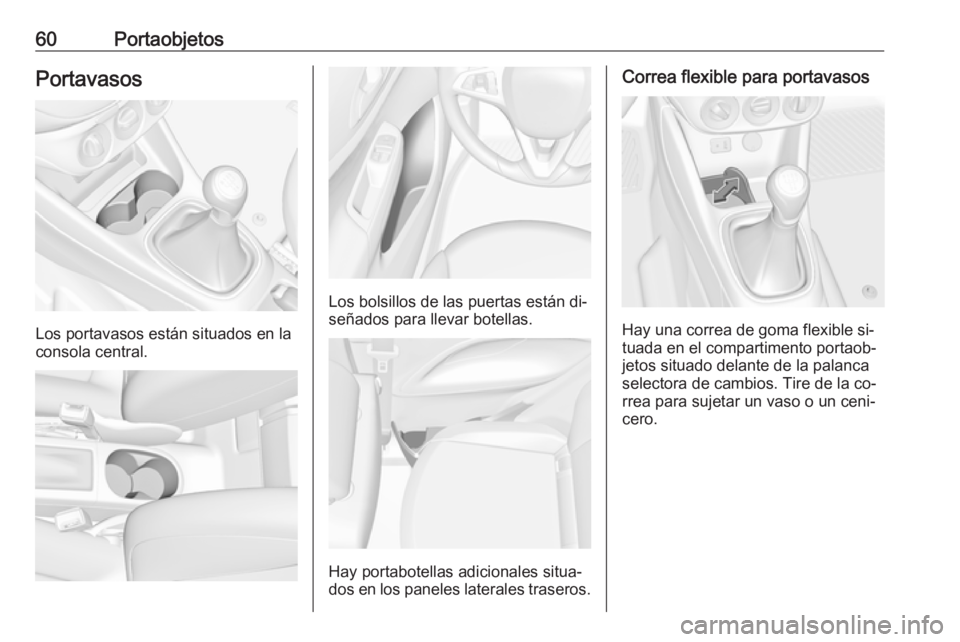

60PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Los bolsillos de las puertas están di‐
señados para llevar botellas.
Hay portabotellas adicionales situa‐
dos en los paneles laterales traseros.
Correa flexible para portavasos
Hay una correa de goma flexible si‐
tuada en el compartimento portaob‐
jetos situado delante de la palanca
selectora de cambios. Tire de la co‐
rrea para sujetar un vaso o un ceni‐
cero.

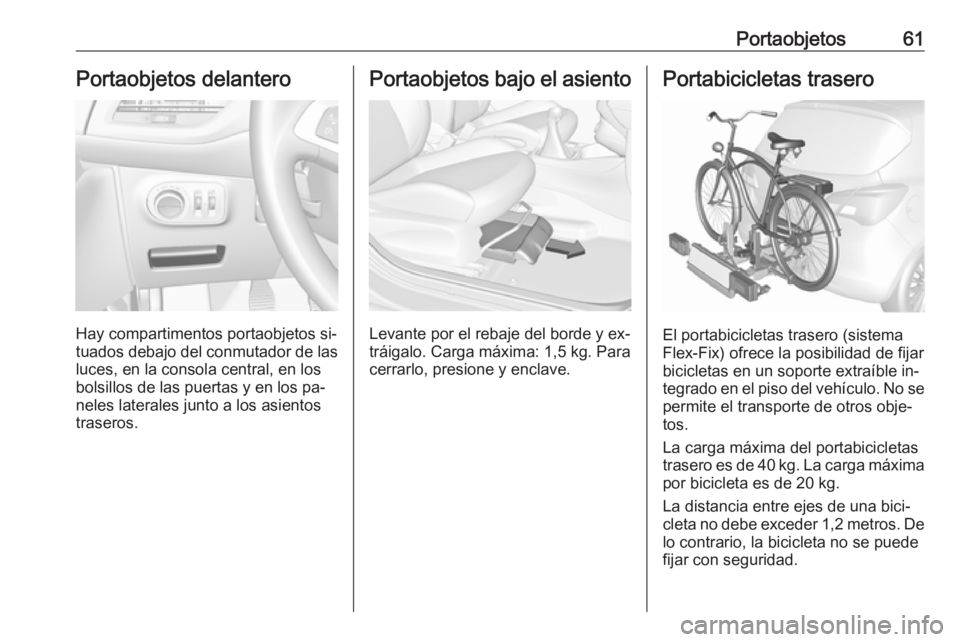

Portaobjetos61Portaobjetos delantero
Hay compartimentos portaobjetos si‐
tuados debajo del conmutador de las
luces, en la consola central, en los
bolsillos de las puertas y en los pa‐
neles laterales junto a los asientos
traseros.
Portaobjetos bajo el asiento
Levante por el rebaje del borde y ex‐
tráigalo. Carga máxima: 1,5 kg. Para
cerrarlo, presione y enclave.
Portabicicletas trasero
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
bicicletas en un soporte extraíble in‐
tegrado en el piso del vehículo. No se permite el transporte de otros obje‐
tos.
La carga máxima del portabicicletas
trasero es de 40 kg. La carga máxima
por bicicleta es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,2 metros. De lo contrario, la bicicleta no se puede
fijar con seguridad.

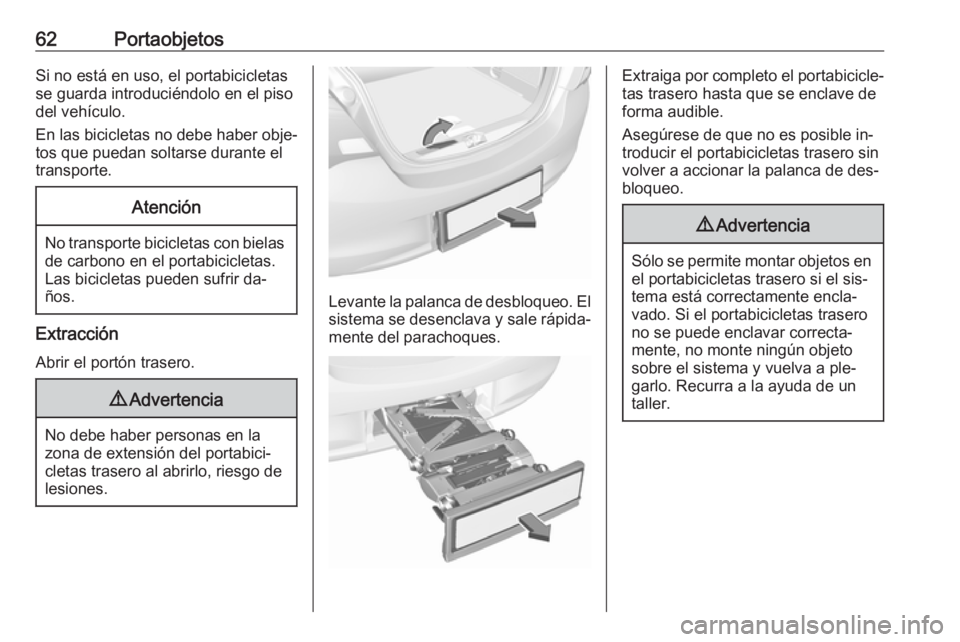

62PortaobjetosSi no está en uso, el portabicicletas
se guarda introduciéndolo en el piso
del vehículo.
En las bicicletas no debe haber obje‐ tos que puedan soltarse durante el
transporte.Atención
No transporte bicicletas con bielas de carbono en el portabicicletas.
Las bicicletas pueden sufrir da‐
ños.
Extracción
Abrir el portón trasero.
9 Advertencia
No debe haber personas en la
zona de extensión del portabici‐
cletas trasero al abrirlo, riesgo de
lesiones.
Levante la palanca de desbloqueo. El sistema se desenclava y sale rápida‐
mente del parachoques.
Extraiga por completo el portabicicle‐
tas trasero hasta que se enclave de
forma audible.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.

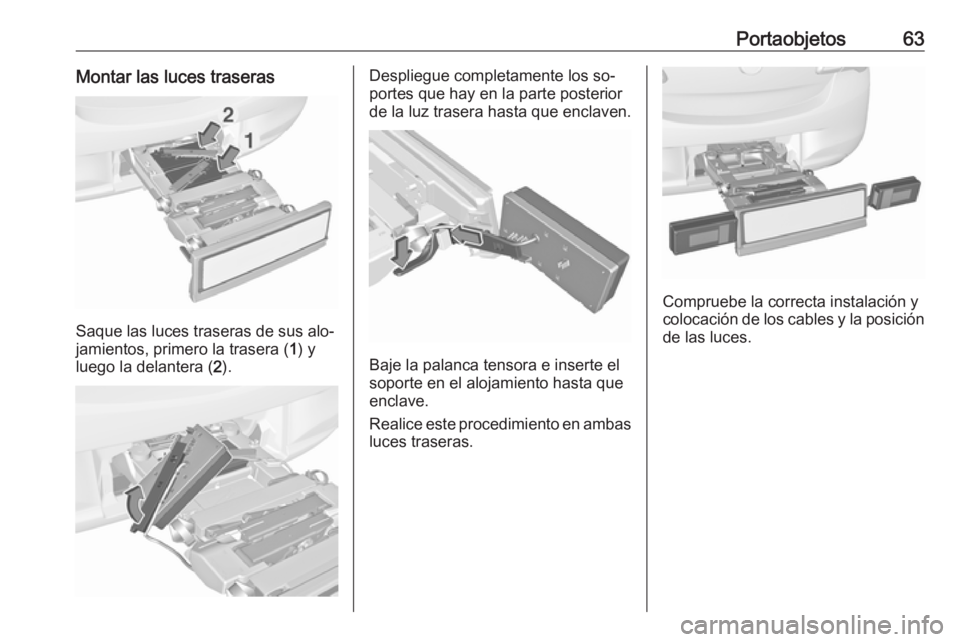

Portaobjetos63Montar las luces traseras
Saque las luces traseras de sus alo‐
jamientos, primero la trasera ( 1) y
luego la delantera ( 2).
Despliegue completamente los so‐
portes que hay en la parte posterior
de la luz trasera hasta que enclaven.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Realice este procedimiento en ambas luces traseras.
Compruebe la correcta instalación y
colocación de los cables y la posición
de las luces.

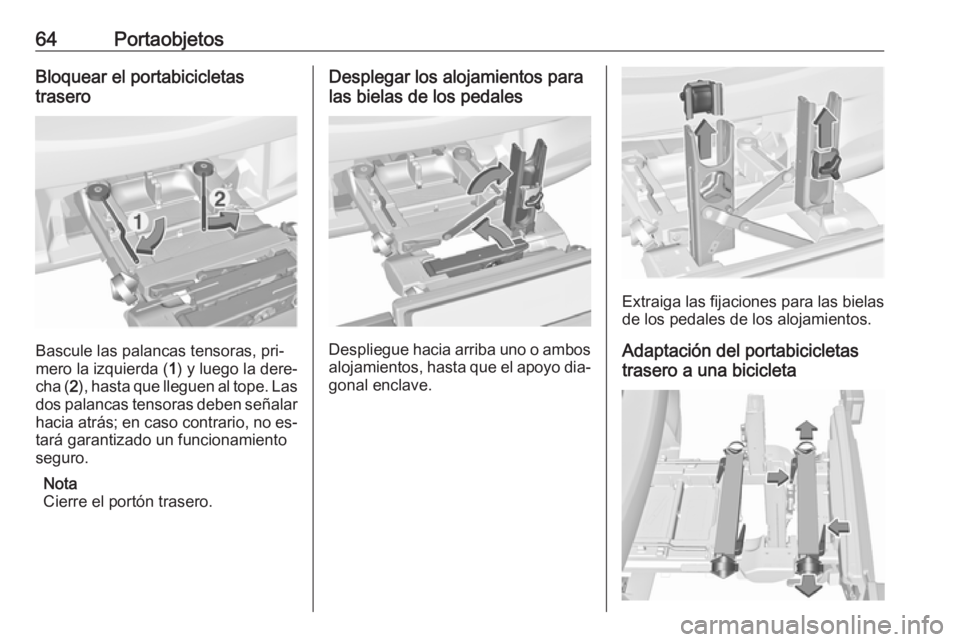

64PortaobjetosBloquear el portabicicletas
trasero
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope. Las
dos palancas tensoras deben señalar
hacia atrás; en caso contrario, no es‐ tará garantizado un funcionamiento
seguro.
Nota
Cierre el portón trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo dia‐
gonal enclave.
Extraiga las fijaciones para las bielas de los pedales de los alojamientos.
Adaptación del portabicicletas
trasero a una bicicleta

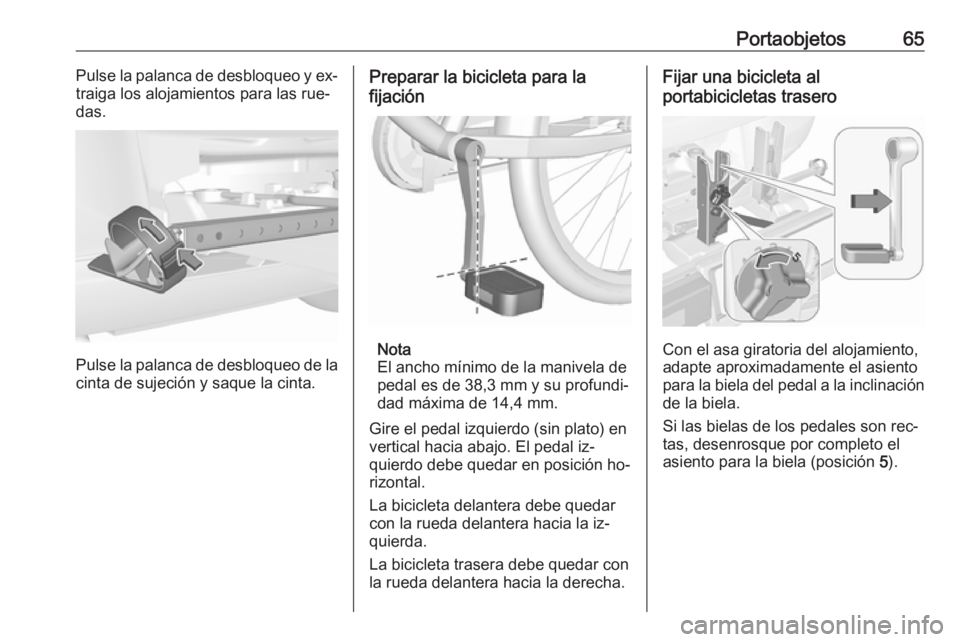

Portaobjetos65Pulse la palanca de desbloqueo y ex‐
traiga los alojamientos para las rue‐
das.
Pulse la palanca de desbloqueo de la
cinta de sujeción y saque la cinta.
Preparar la bicicleta para la
fijación
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal iz‐
quierdo debe quedar en posición ho‐
rizontal.
La bicicleta delantera debe quedar con la rueda delantera hacia la iz‐
quierda.
La bicicleta trasera debe quedar con
la rueda delantera hacia la derecha.
Fijar una bicicleta al
portabicicletas trasero
Con el asa giratoria del alojamiento,
adapte aproximadamente el asiento
para la biela del pedal a la inclinación de la biela.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).

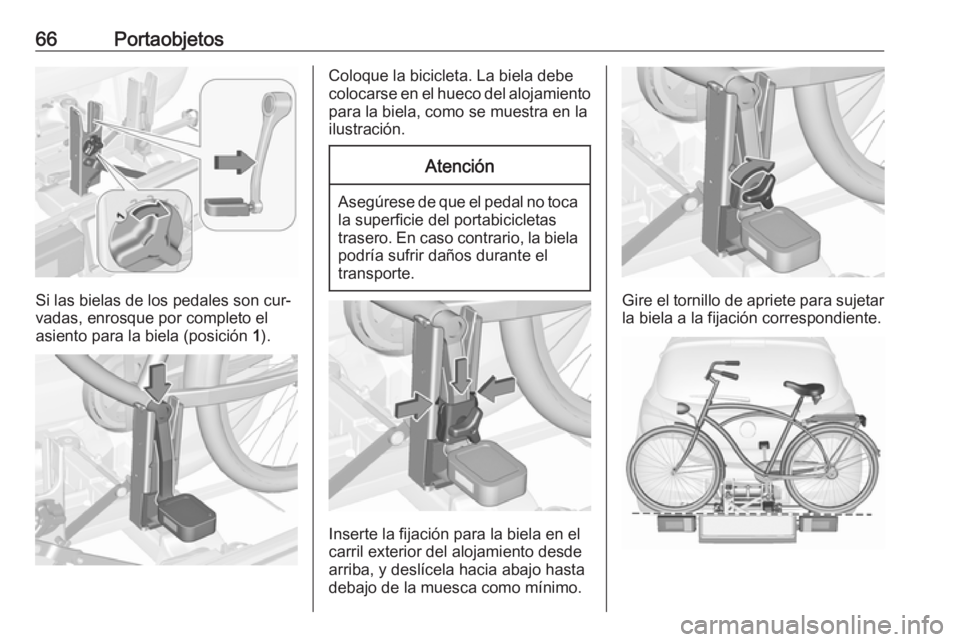

66Portaobjetos
Si las bielas de los pedales son cur‐
vadas, enrosque por completo el asiento para la biela (posición 1).
Coloque la bicicleta. La biela debe
colocarse en el hueco del alojamiento para la biela, como se muestra en la
ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Gire el tornillo de apriete para sujetar la biela a la fijación correspondiente.

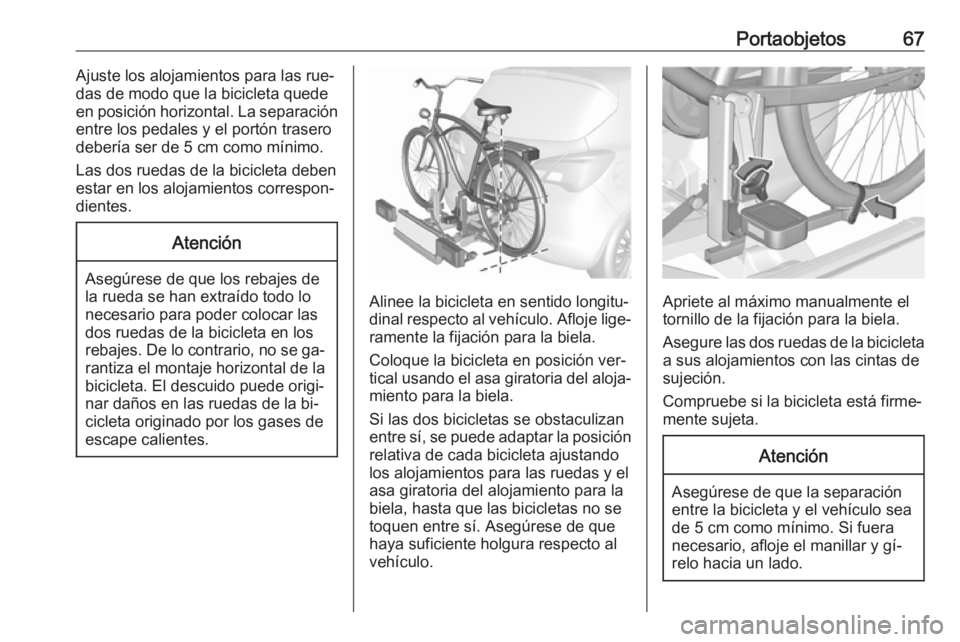

Portaobjetos67Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación
entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de que los rebajes de
la rueda se han extraído todo lo
necesario para poder colocar las
dos ruedas de la bicicleta en los
rebajes. De lo contrario, no se ga‐ rantiza el montaje horizontal de la
bicicleta. El descuido puede origi‐
nar daños en las ruedas de la bi‐
cicleta originado por los gases de
escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐ ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición
relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐
mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.

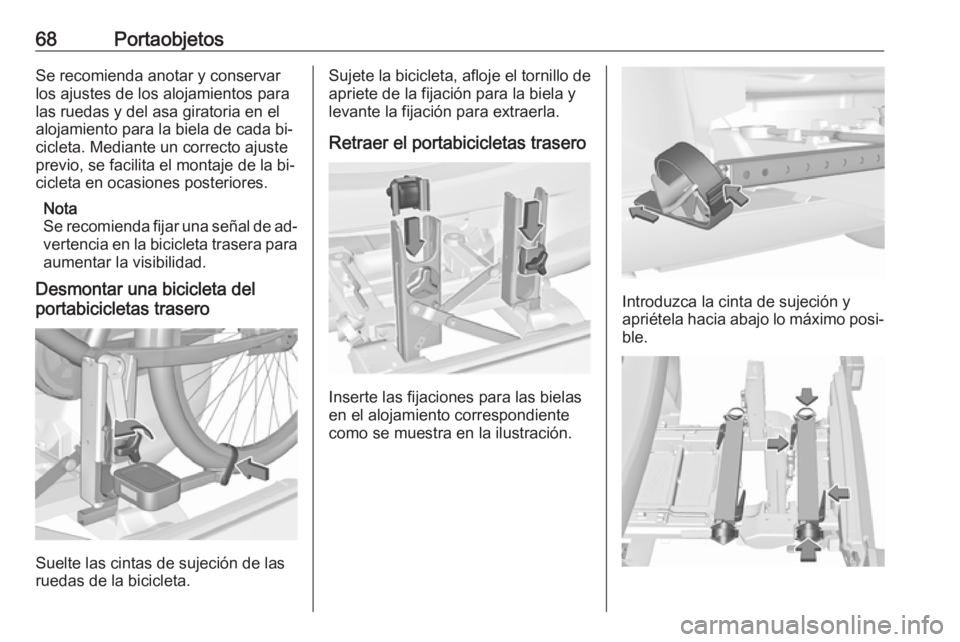

68PortaobjetosSe recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐ vertencia en la bicicleta trasera para
aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
