Eşya saklama ve bagaj bölümleri59
Kapılardaki cepler şişeler için
tasarlanmıştır.
Arka yan panellerde de ekstra şişe
tutucuları mevcuttur.
Esnek içecek tutucusu bağı
Vites değiştirme kolu önündeki eşya
saklama yerinde esnek bir lastik bağ
bulunur. Bir kupa veya küllük tespit
etmek için bağı dışarıya çekin.
Ön kısımdaki eşya saklama gözü
Eşya saklama ve bagaj bölümleri
aydınlatma anahtarının altında, orta
konsolda, kapı ceplerinde ve arka
koltukların yanlarındaki yan
panellerde bulunur.

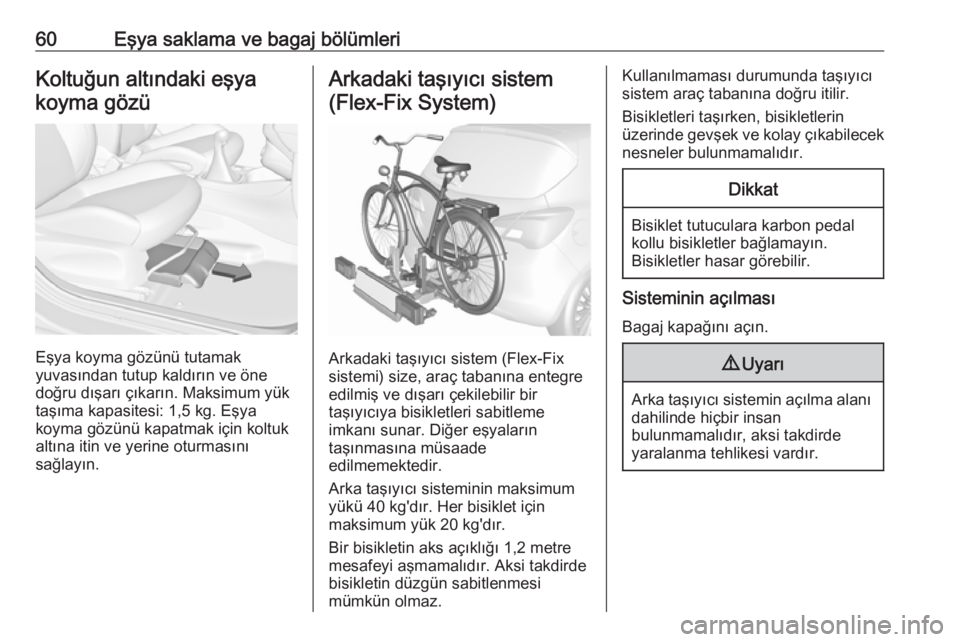

60Eşya saklama ve bagaj bölümleriKoltuğun altındaki eşyakoyma gözü
Eşya koyma gözünü tutamak
yuvasından tutup kaldırın ve öne
doğru dışarı çıkarın. Maksimum yük
taşıma kapasitesi: 1,5 kg. Eşya
koyma gözünü kapatmak için koltuk
altına itin ve yerine oturmasını
sağlayın.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisikletleri sabitleme
imkanı sunar. Diğer eşyaların
taşınmasına müsaade
edilmemektedir.
Arka taşıyıcı sisteminin maksimum
yükü 40 kg'dır. Her bisiklet için
maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı 1,2 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir insan
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.

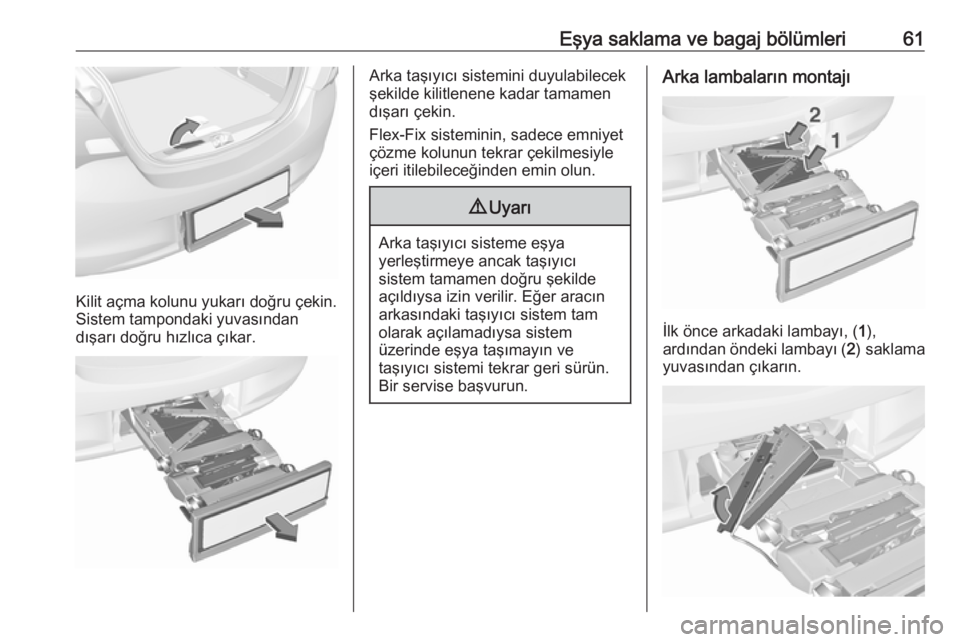

Eşya saklama ve bagaj bölümleri61
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Arka lambaların montajı
İlk önce arkadaki lambayı, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.

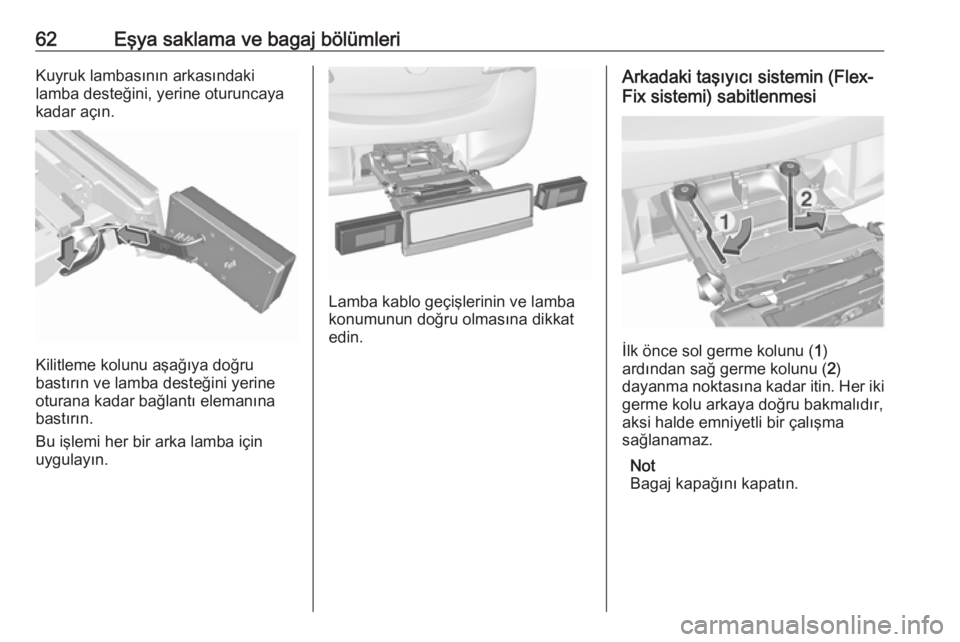

62Eşya saklama ve bagaj bölümleriKuyruk lambasının arkasındaki
lamba desteğini, yerine oturuncaya
kadar açın.
Kilitleme kolunu aşağıya doğru
bastırın ve lamba desteğini yerine oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin (Flex-
Fix sistemi) sabitlenmesi
İlk önce sol germe kolunu ( 1)
ardından sağ germe kolunu ( 2)
dayanma noktasına kadar itin. Her iki germe kolu arkaya doğru bakmalıdır,
aksi halde emniyetli bir çalışma
sağlanamaz.
Not
Bagaj kapağını kapatın.

Eşya saklama ve bagaj bölümleri63Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin (Flex-
Fix Sistemi) bir bisiklete
ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.

64Eşya saklama ve bagaj bölümleri
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması
Not
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı sistem
(Flex-Fix sistemi) ile sabitlenmesiPedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.

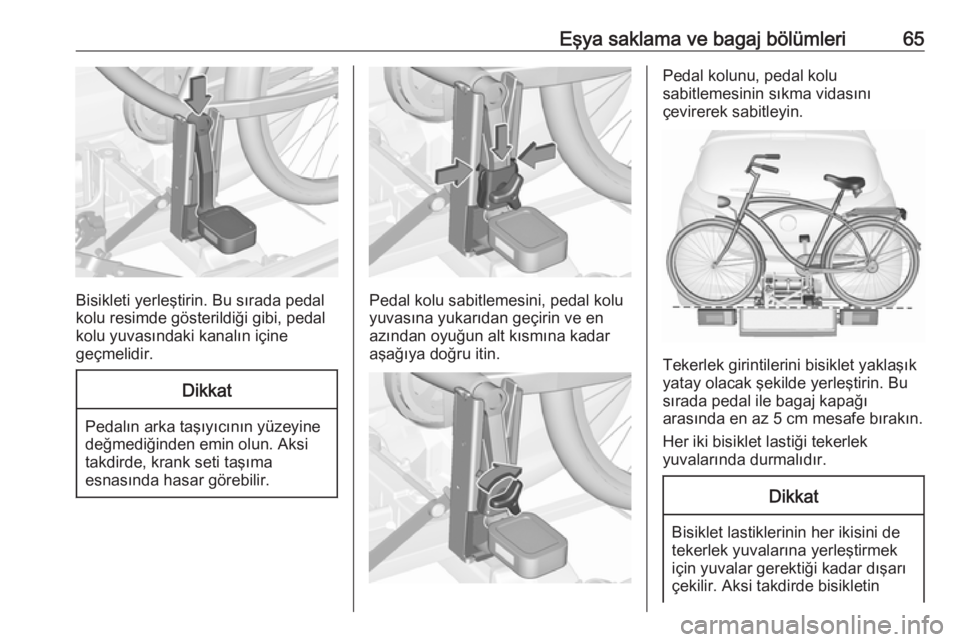

Eşya saklama ve bagaj bölümleri65
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, krank seti taşıma
esnasında hasar görebilir.
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve en
azından oyuğun alt kısmına kadar
aşağıya doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.
Tekerlek girintilerini bisiklet yaklaşık
yatay olacak şekilde yerleştirin. Bu
sırada pedal ile bagaj kapağı
arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.
Dikkat
Bisiklet lastiklerinin her ikisini de
tekerlek yuvalarına yerleştirmek
için yuvalar gerektiği kadar dışarı çekilir. Aksi takdirde bisikletin

66Eşya saklama ve bagaj bölümleriyatay olarak bağlanması garanti
edilemez. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç uzunlamasına göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı
ayarlanarak, bisikletlerinin ilgili dikey
konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
boşluk olmasına dikkat edin.
Pedal kolu sabitlemesindeki sıkma
vidasını elle maksimum konuma
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Tekerlek yuvalarındaki ve pedal kolu yuvalarındaki ayar değerleri, her bir
bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Not
Görünmesini kolaylaştırmak için en
arkadaki bisiklete bir uyarı işareti
takılması önerilir.

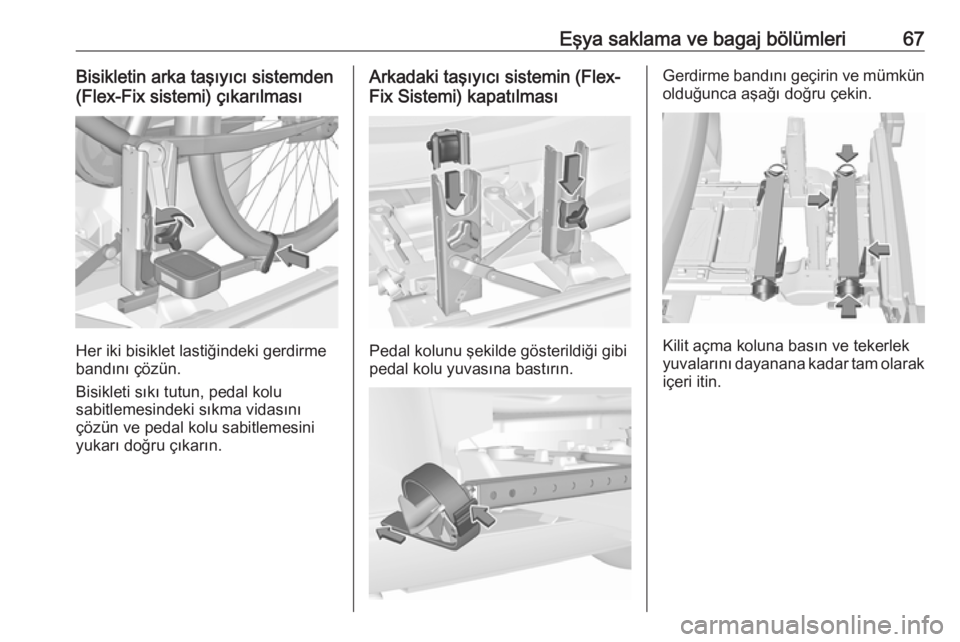

Eşya saklama ve bagaj bölümleri67Bisikletin arka taşıyıcı sistemden
(Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.
Arkadaki taşıyıcı sistemin (Flex-
Fix Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi
pedal kolu yuvasına bastırın.
Gerdirme bandını geçirin ve mümkün olduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarını dayanana kadar tam olarak
içeri itin.

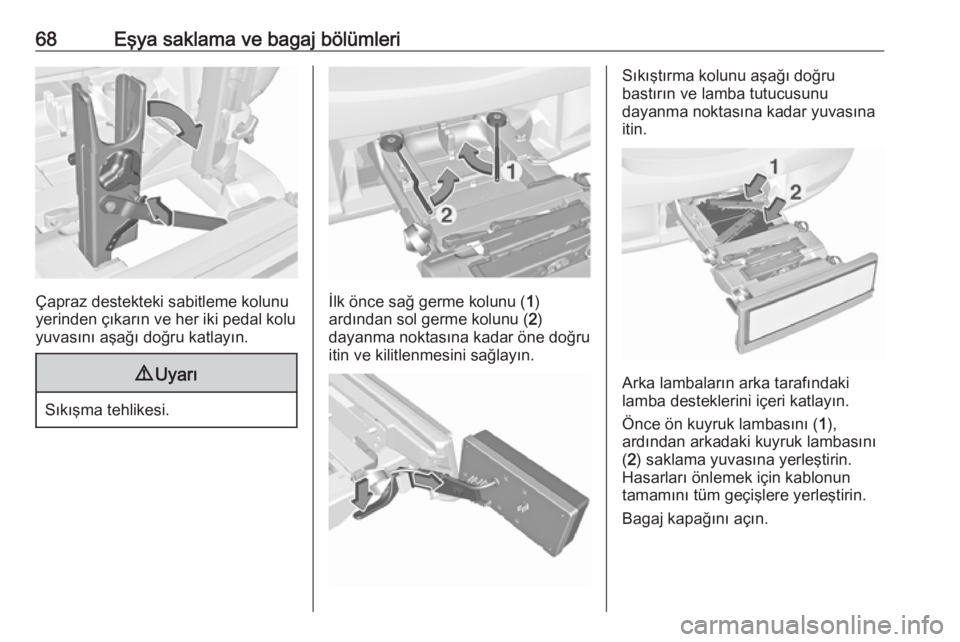

68Eşya saklama ve bagaj bölümleri
Çapraz destekteki sabitleme kolunu
yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.
İlk önce sağ germe kolunu ( 1)
ardından sol germe kolunu ( 2)
dayanma noktasına kadar öne doğru
itin ve kilitlenmesini sağlayın.
Sıkıştırma kolunu aşağı doğru
bastırın ve lamba tutucusunu
dayanma noktasına kadar yuvasına
itin.
Arka lambaların arka tarafındaki
lamba desteklerini içeri katlayın.
Önce ön kuyruk lambasını ( 1),
ardından arkadaki kuyruk lambasını
( 2 ) saklama yuvasına yerleştirin.
Hasarları önlemek için kablonun
tamamını tüm geçişlere yerleştirin.
Bagaj kapağını açın.
