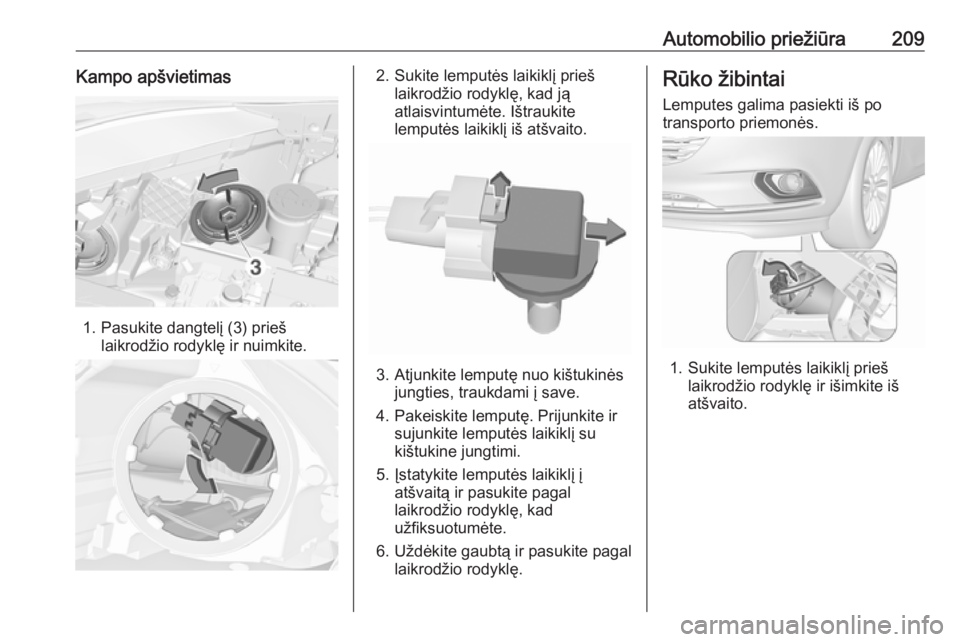

Automobilio priežiūra209Kampo apšvietimas
1. Pasukite dangtelį (3) priešlaikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atjunkite lemputę nuo kištukinės jungties, traukdami į save.
4. Pakeiskite lemputę. Prijunkite ir sujunkite lemputės laikiklį su
kištukine jungtimi.
5. Įstatykite lemputės laikiklį į atšvaitą ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.
1. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.

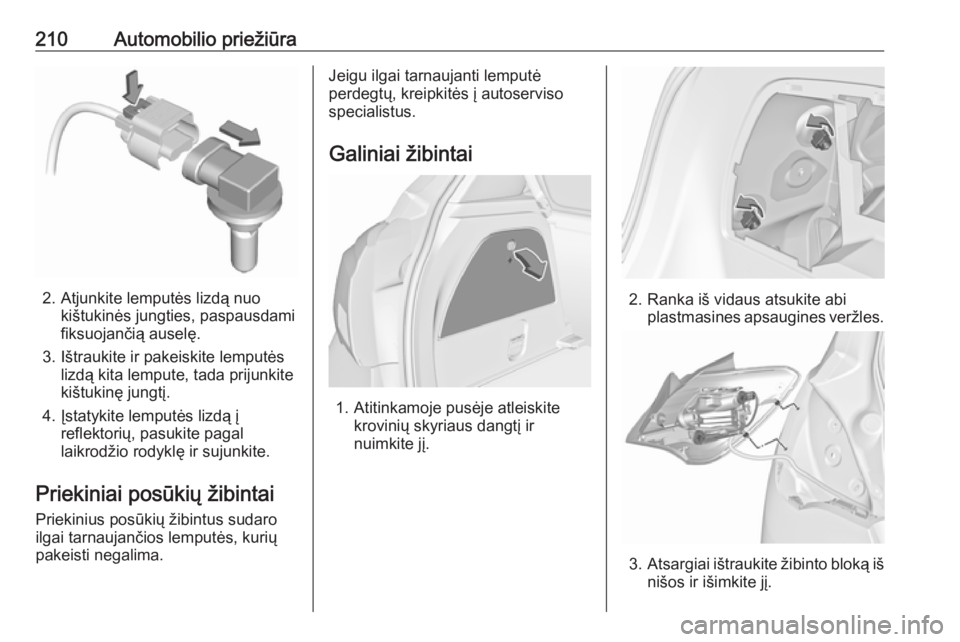

210Automobilio priežiūra
2. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
Priekiniai posūkių žibintai Priekinius posūkių žibintus sudaro
ilgai tarnaujančios lemputės, kurių
pakeisti negalima.
Jeigu ilgai tarnaujanti lemputė
perdegtų, kreipkitės į autoserviso
specialistus.
Galiniai žibintai
1. Atitinkamoje pusėje atleiskite krovinių skyriaus dangtį ir
nuimkite jį.
2. Ranka iš vidaus atsukite abi plastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

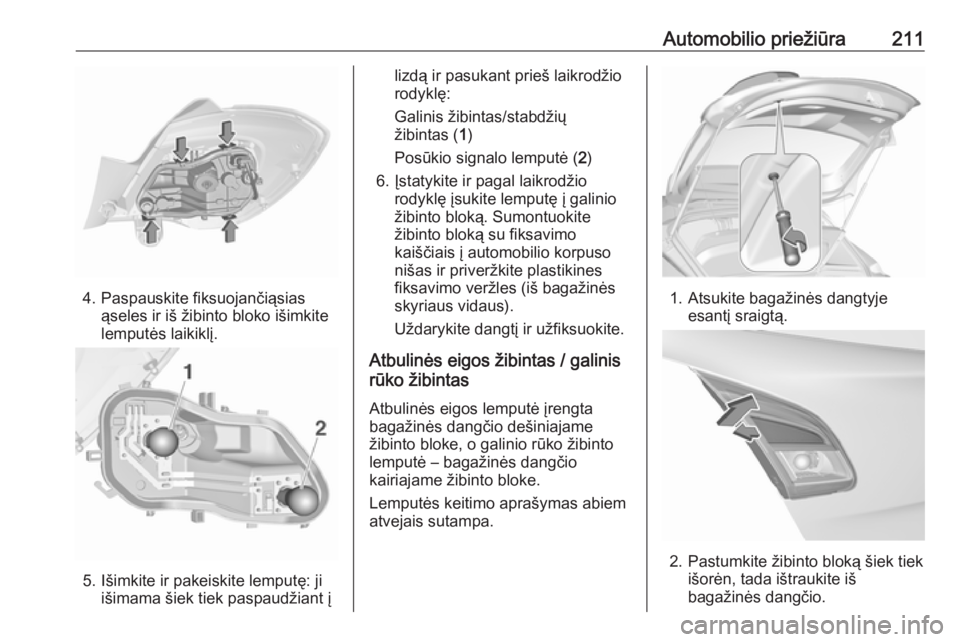

Automobilio priežiūra211
4. Paspauskite fiksuojančiąsiasąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
5. Išimkite ir pakeiskite lemputę: ji išimama šiek tiek paspaudžiant į
lizdą ir pasukant prieš laikrodžio
rodyklę:
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputę į galinio
žibinto bloką. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į automobilio korpuso
nišas ir priveržkite plastikines
fiksavimo veržles (iš bagažinės
skyriaus vidaus).
Uždarykite dangtį ir užfiksuokite.
Atbulinės eigos žibintas / galinis
rūko žibintas
Atbulinės eigos lemputė įrengta
bagažinės dangčio dešiniajame
žibinto bloke, o galinio rūko žibinto lemputė – bagažinės dangčio
kairiajame žibinto bloke.
Lemputės keitimo aprašymas abiem
atvejais sutampa.
1. Atsukite bagažinės dangtyje esantį sraigtą.
2. Pastumkite žibinto bloką šiek tiek išorėn, tada ištraukite iš
bagažinės dangčio.

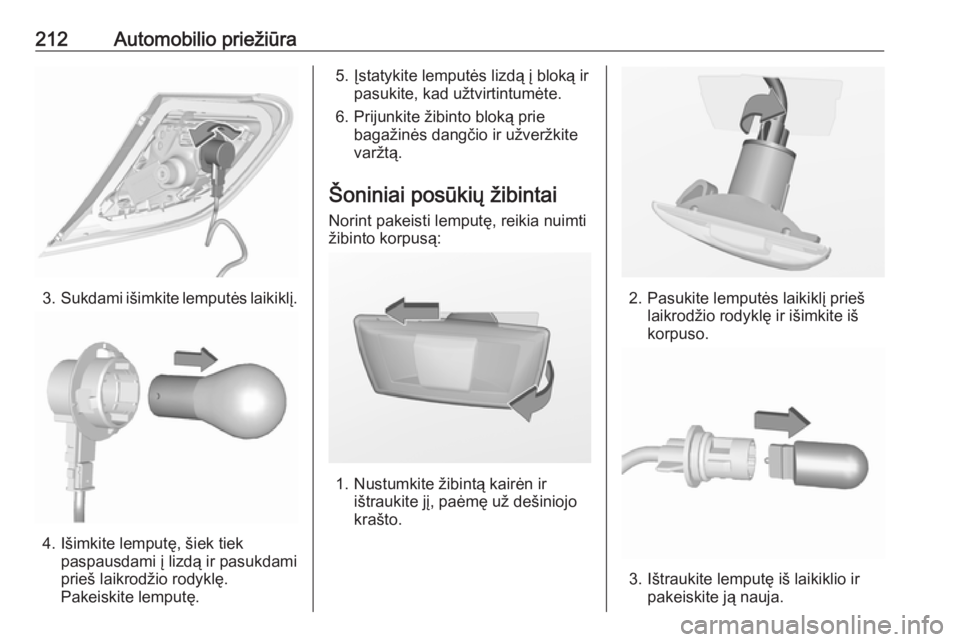

212Automobilio priežiūra
3.Sukdami išimkite lemputės laikiklį.
4. Išimkite lemputę, šiek tiek
paspausdami į lizdą ir pasukdami
prieš laikrodžio rodyklę.
Pakeiskite lemputę.
5. Įstatykite lemputės lizdą į bloką ir pasukite, kad užtvirtintumėte.
6. Prijunkite žibinto bloką prie bagažinės dangčio ir užveržkite
varžtą.
Šoniniai posūkių žibintai
Norint pakeisti lemputę, reikia nuimti
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš
laikrodžio rodyklę ir išimkite iš
korpuso.
3. Ištraukite lemputę iš laikiklio ir pakeiskite ją nauja.

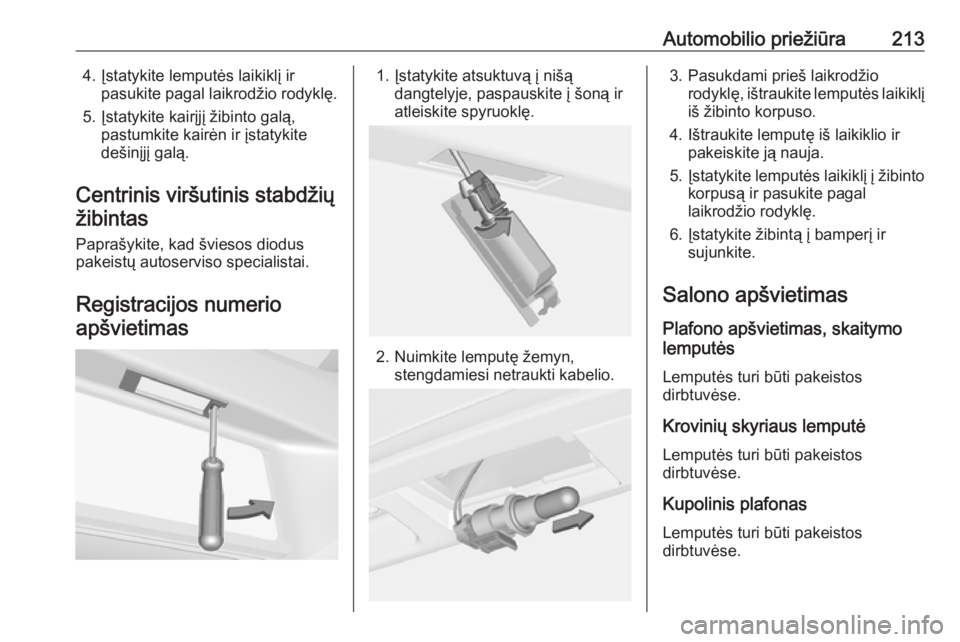

Automobilio priežiūra2134. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Centrinis viršutinis stabdžių žibintas
Paprašykite, kad šviesos diodus
pakeistų autoserviso specialistai.
Registracijos numerio apšvietimas1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Nuimkite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžio rodyklę, ištraukite lemputės laikiklįiš žibinto korpuso.
4. Ištraukite lemputę iš laikiklio ir pakeiskite ją nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį ir sujunkite.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė Lemputės turi būti pakeistos
dirbtuvėse.
Kupolinis plafonas
Lemputės turi būti pakeistos
dirbtuvėse.

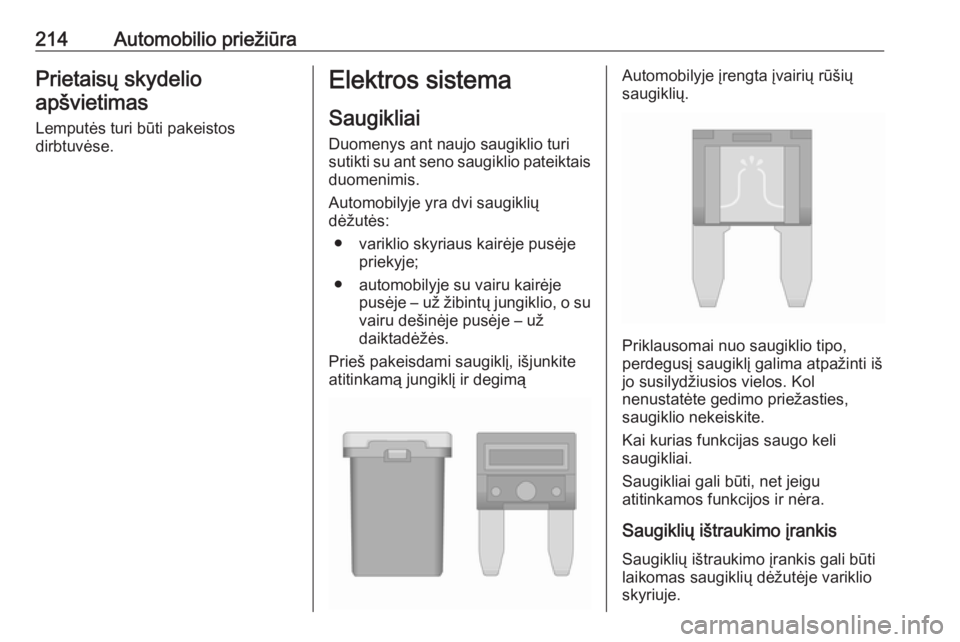

214Automobilio priežiūraPrietaisų skydelioapšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobilyje su vairu kairėje pusėje – už žibintų jungiklio, o suvairu dešinėje pusėje – už
daiktadėžės.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimąAutomobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

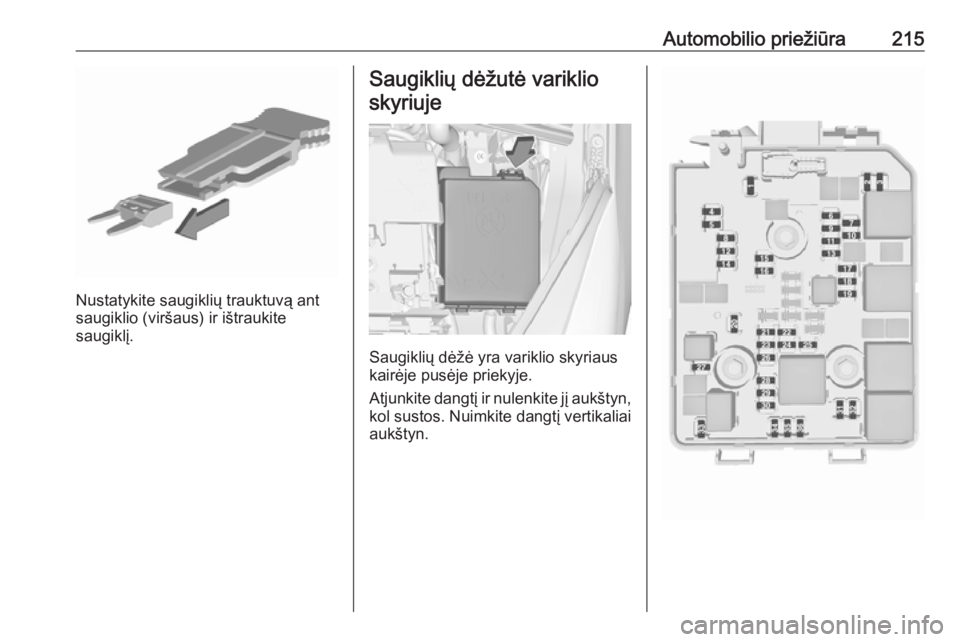

Automobilio priežiūra215
Nustatykite saugiklių trauktuvą ant
saugiklio (viršaus) ir ištraukite
saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

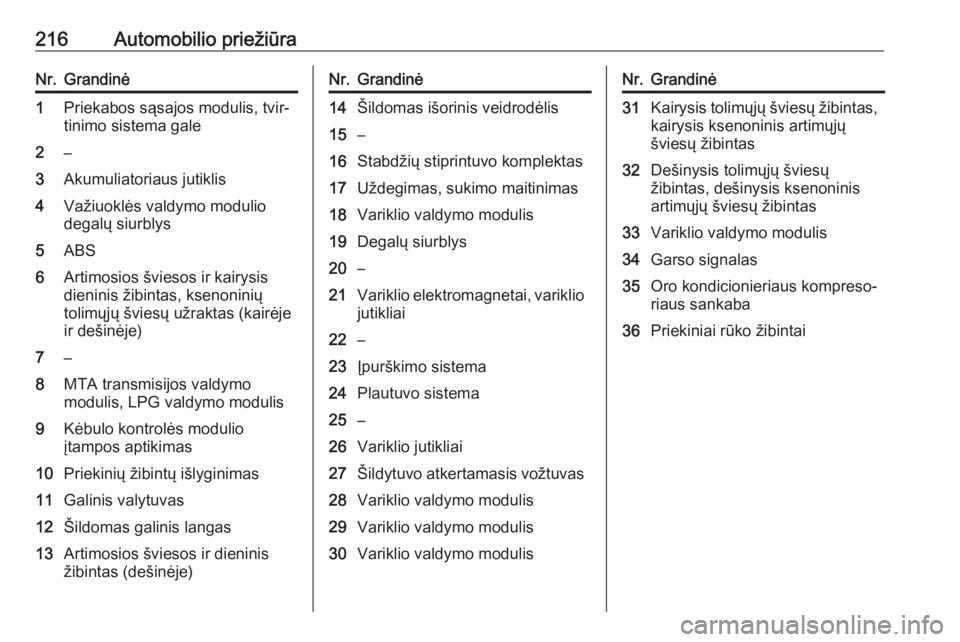

216Automobilio priežiūraNr.Grandinė1Priekabos sąsajos modulis, tvir‐
tinimo sistema gale2–3Akumuliatoriaus jutiklis4Važiuoklės valdymo modulio
degalų siurblys5ABS6Artimosios šviesos ir kairysis
dieninis žibintas, ksenoninių
tolimųjų šviesų užraktas (kairėje
ir dešinėje)7–8MTA transmisijos valdymo
modulis, LPG valdymo modulis9Kėbulo kontrolės modulio
įtampos aptikimas10Priekinių žibintų išlyginimas11Galinis valytuvas12Šildomas galinis langas13Artimosios šviesos ir dieninis
žibintas (dešinėje)Nr.Grandinė14Šildomas išorinis veidrodėlis15–16Stabdžių stiprintuvo komplektas17Uždegimas, sukimo maitinimas18Variklio valdymo modulis19Degalų siurblys20–21Variklio elektromagnetai, variklio
jutikliai22–23Įpurškimo sistema24Plautuvo sistema25–26Variklio jutikliai27Šildytuvo atkertamasis vožtuvas28Variklio valdymo modulis29Variklio valdymo modulis30Variklio valdymo modulisNr.Grandinė31Kairysis tolimųjų šviesų žibintas, kairysis ksenoninis artimųjų
šviesų žibintas32Dešinysis tolimųjų šviesų
žibintas, dešinysis ksenoninis
artimųjų šviesų žibintas33Variklio valdymo modulis34Garso signalas35Oro kondicionieriaus kompreso‐ riaus sankaba36Priekiniai rūko žibintai

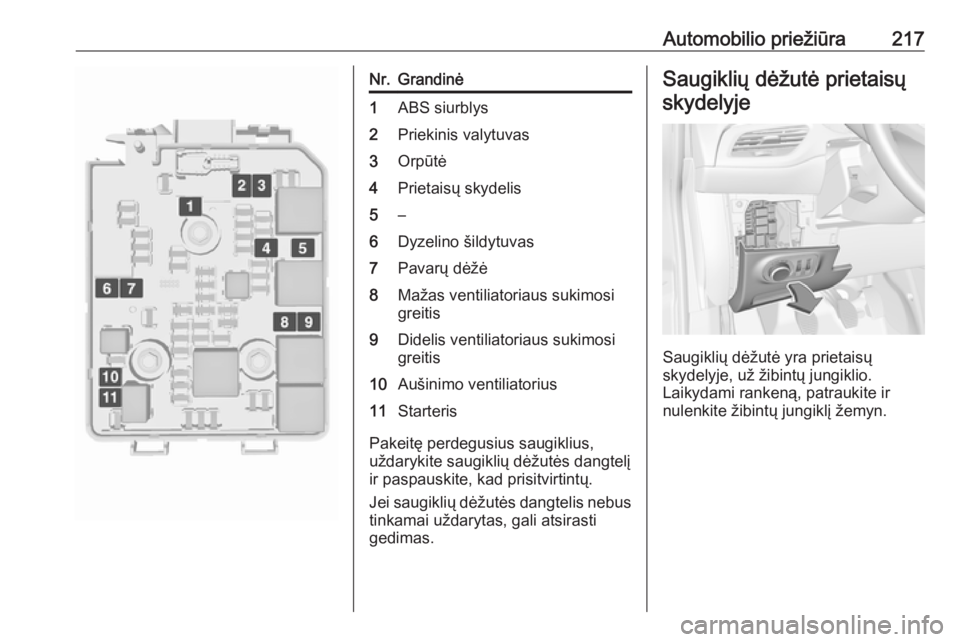

Automobilio priežiūra217Nr.Grandinė1ABS siurblys2Priekinis valytuvas3Orpūtė4Prietaisų skydelis5–6Dyzelino šildytuvas7Pavarų dėžė8Mažas ventiliatoriaus sukimosi
greitis9Didelis ventiliatoriaus sukimosi
greitis10Aušinimo ventiliatorius11Starteris
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.

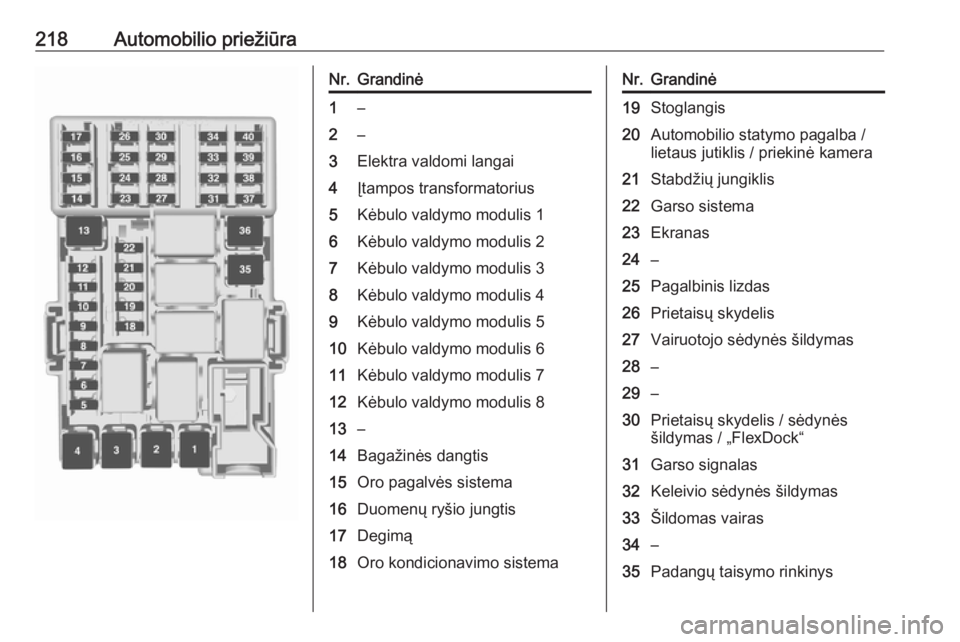

Saugiklių dėžutė prietaisų
skydelyje
Saugiklių dėžutė yra prietaisų
skydelyje, už žibintų jungiklio.
Laikydami rankeną, patraukite ir
nulenkite žibintų jungiklį žemyn.

218Automobilio priežiūraNr.Grandinė1–2–3Elektra valdomi langai4Įtampos transformatorius5Kėbulo valdymo modulis 16Kėbulo valdymo modulis 27Kėbulo valdymo modulis 38Kėbulo valdymo modulis 49Kėbulo valdymo modulis 510Kėbulo valdymo modulis 611Kėbulo valdymo modulis 712Kėbulo valdymo modulis 813–14Bagažinės dangtis15Oro pagalvės sistema16Duomenų ryšio jungtis17Degimą18Oro kondicionavimo sistemaNr.Grandinė19Stoglangis20Automobilio statymo pagalba /
lietaus jutiklis / priekinė kamera21Stabdžių jungiklis22Garso sistema23Ekranas24–25Pagalbinis lizdas26Prietaisų skydelis27Vairuotojo sėdynės šildymas28–29–30Prietaisų skydelis / sėdynės
šildymas / „FlexDock“31Garso signalas32Keleivio sėdynės šildymas33Šildomas vairas34–35Padangų taisymo rinkinys
