OPEL CORSA 2016 Manuale di uso e manutenzione (in Italian)

Guida e funzionamento179

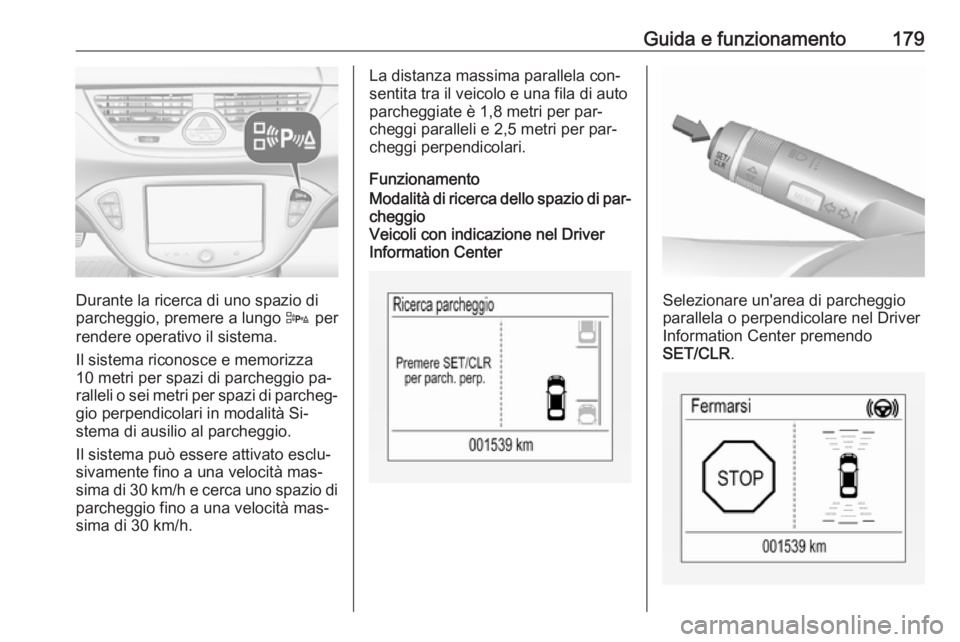

Durante la ricerca di uno spazio di
parcheggio, premere a lungo D per
rendere operativo il sistema.
Il sistema riconosce e memorizza
10 metri per spazi di parcheggio pa‐
ralleli o sei metri per spazi di parcheg‐
gio perpendicolari in modalità Si‐
stema di ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/h e cerca uno spazio di parcheggio fino a una velocità mas‐
sima di 30 km/h.
La distanza massima parallela con‐
sentita tra il veicolo e una fila di auto
parcheggiate è 1,8 metri per par‐
cheggi paralleli e 2,5 metri per par‐
cheggi perpendicolari.
FunzionamentoModalità di ricerca dello spazio di par‐ cheggio
Veicoli con indicazione nel Driver
Information Center
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo
SET/CLR .

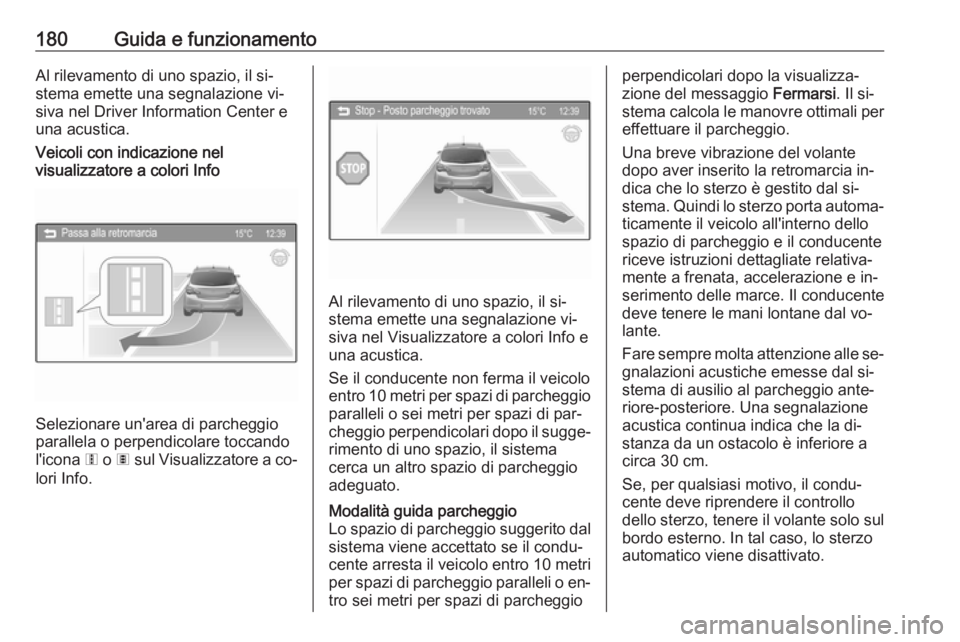

180Guida e funzionamentoAl rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐
siva nel Driver Information Center e
una acustica.
Veicoli con indicazione nel
visualizzatore a colori Info
Selezionare un'area di parcheggio
parallela o perpendicolare toccando
l'icona 6 o 7 sul Visualizzatore a co‐
lori Info.
Al rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐ siva nel Visualizzatore a colori Info euna acustica.
Se il conducente non ferma il veicolo
entro 10 metri per spazi di parcheggio paralleli o sei metri per spazi di par‐
cheggio perpendicolari dopo il sugge‐
rimento di uno spazio, il sistema
cerca un altro spazio di parcheggio
adeguato.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro 10 metri per spazi di parcheggio paralleli o en‐
tro sei metri per spazi di parcheggioperpendicolari dopo la visualizza‐
zione del messaggio Fermarsi. Il si‐
stema calcola le manovre ottimali per effettuare il parcheggio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia in‐
dica che lo sterzo è gestito dal si‐
stema. Quindi lo sterzo porta automa‐
ticamente il veicolo all'interno dello
spazio di parcheggio e il conducente
riceve istruzioni dettagliate relativa‐
mente a frenata, accelerazione e in‐
serimento delle marce. Il conducente
deve tenere le mani lontane dal vo‐
lante.
Fare sempre molta attenzione alle se‐ gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la di‐
stanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.

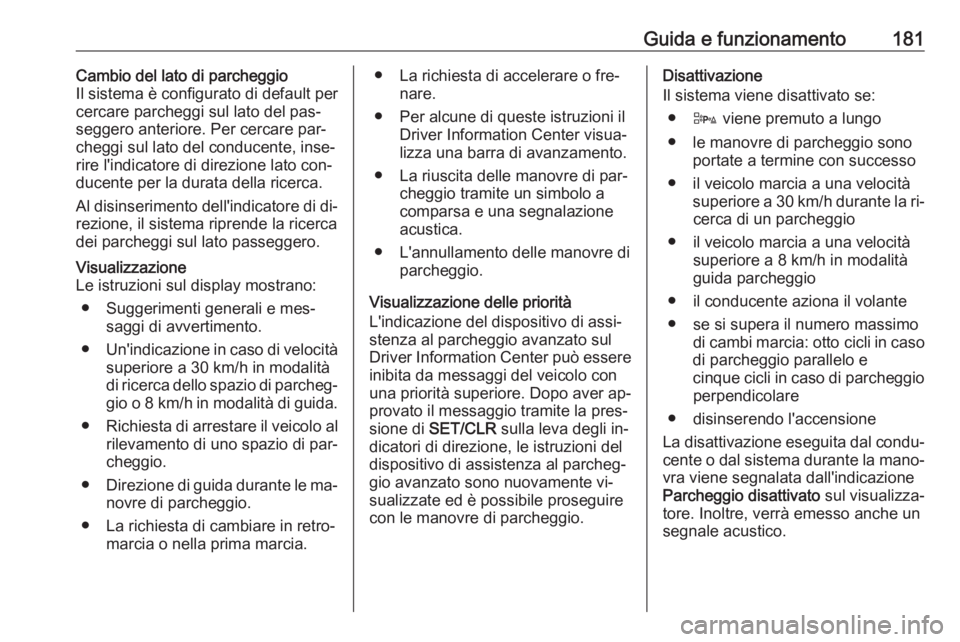

Guida e funzionamento181Cambio del lato di parcheggio
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per cercare par‐
cheggi sul lato del conducente, inse‐
rire l'indicatore di direzione lato con‐ ducente per la durata della ricerca.
Al disinserimento dell'indicatore di di‐ rezione, il sistema riprende la ricerca
dei parcheggi sul lato passeggero.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e mes‐ saggi di avvertimento.
● Un'indicazione in caso di velocità
superiore a 30 km/h in modalità
di ricerca dello spazio di parcheg‐
gio o 8 km/h in modalità di guida.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di par‐
cheggio.
● Direzione di guida durante le ma‐
novre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.● La richiesta di accelerare o fre‐nare.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di par‐ cheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere inibita da messaggi del veicolo conuna priorità superiore. Dopo aver ap‐
provato il messaggio tramite la pres‐
sione di SET/CLR sulla leva degli in‐
dicatori di direzione, le istruzioni del
dispositivo di assistenza al parcheg‐
gio avanzato sono nuovamente vi‐
sualizzate ed è possibile proseguire
con le manovre di parcheggio.Disattivazione
Il sistema viene disattivato se:
● D viene premuto a lungo
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/h durante la ri‐cerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/h in modalitàguida parcheggio
● il conducente aziona il volante
● se si supera il numero massimo di cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐
vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.

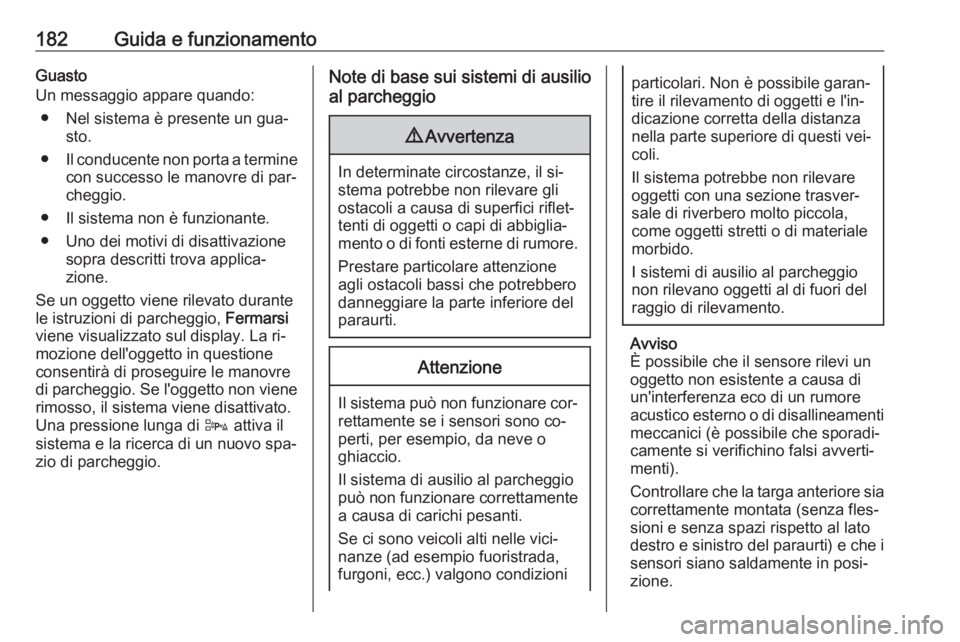

182Guida e funzionamentoGuasto
Un messaggio appare quando:
● Nel sistema è presente un gua‐ sto.
● Il conducente non porta a termine
con successo le manovre di par‐
cheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La ri‐
mozione dell'oggetto in questione
consentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene
rimosso, il sistema viene disattivato.
Una pressione lunga di D attiva il
sistema e la ricerca di un nuovo spa‐
zio di parcheggio.Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.

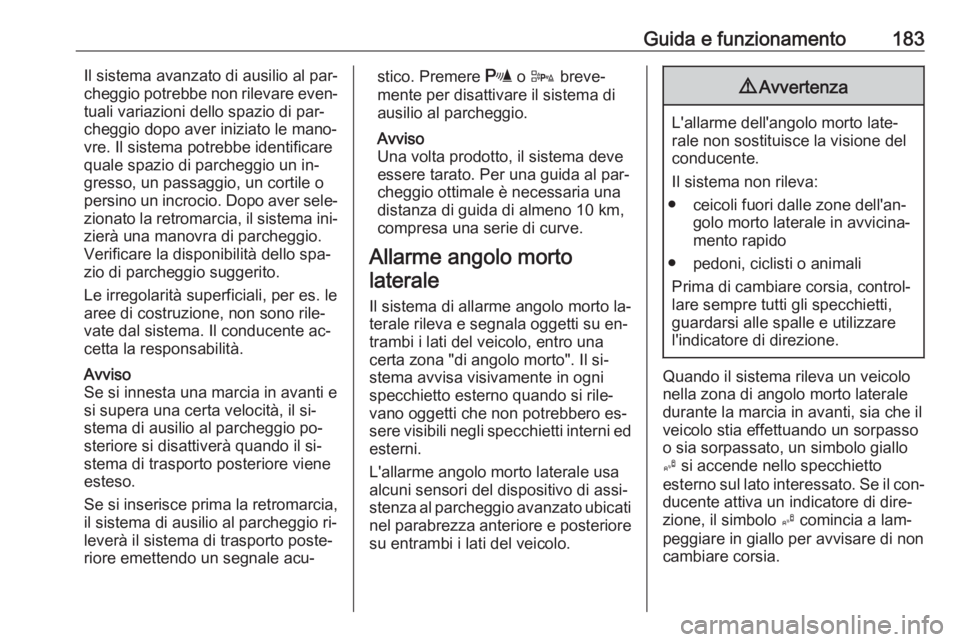

Guida e funzionamento183Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐
tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistema ini‐zierà una manovra di parcheggio.
Verificare la disponibilità dello spa‐
zio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente ac‐
cetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐ stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia,
il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐stico. Premere r o D breve‐
mente per disattivare il sistema di
ausilio al parcheggio.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al par‐ cheggio ottimale è necessaria una
distanza di guida di almeno 10 km,
compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto la‐
terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐
sere visibili negli specchietti interni ed
esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati
nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

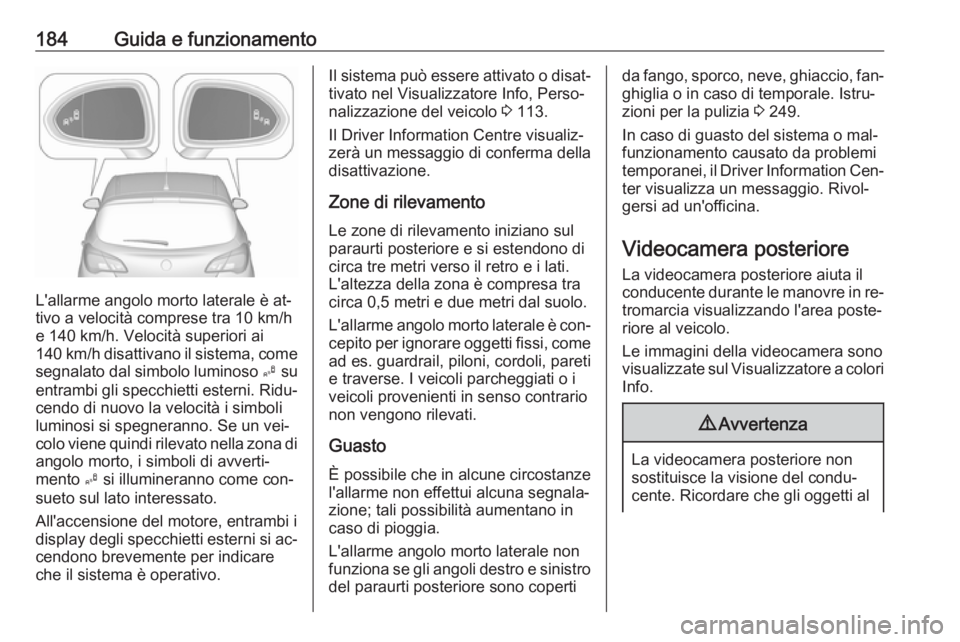

184Guida e funzionamento
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/h disattivano il sistema, come
segnalato dal simbolo luminoso B su
entrambi gli specchietti esterni. Ridu‐
cendo di nuovo la velocità i simboli
luminosi si spegneranno. Se un vei‐
colo viene quindi rilevato nella zona di
angolo morto, i simboli di avverti‐
mento B si illumineranno come con‐
sueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐ cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 113.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati. L'altezza della zona è compresa tra
circa 0,5 metri e due metri dal suolo.
L'allarme angolo morto laterale è con‐
cepito per ignorare oggetti fissi, come ad es. guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
Guasto È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non funziona se gli angoli destro e sinistro del paraurti posteriore sono copertida fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 249.
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter visualizza un messaggio. Rivol‐
gersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia visualizzando l'area poste‐
riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al

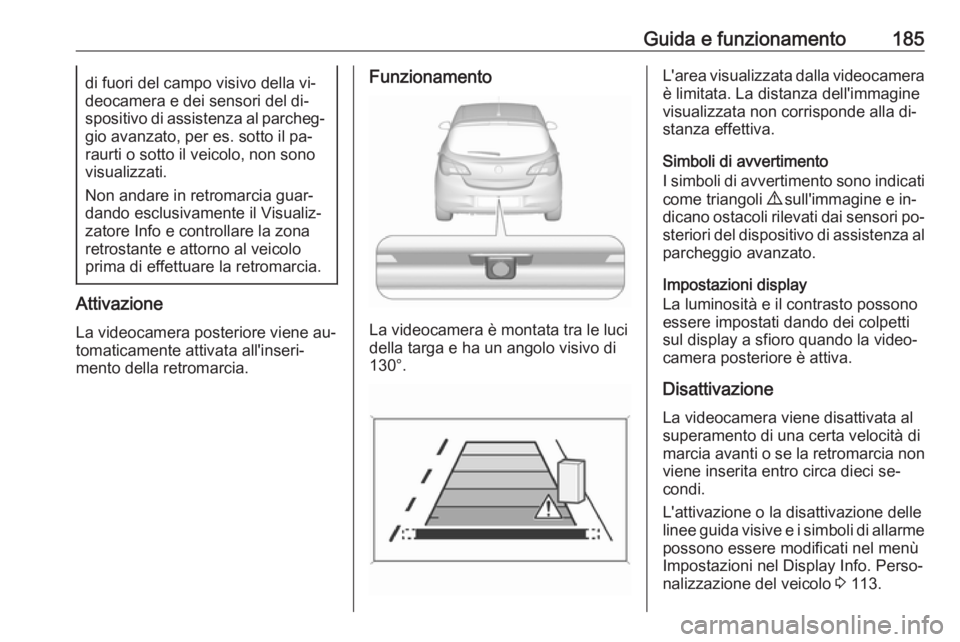

Guida e funzionamento185di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità e il contrasto possono
essere impostati dando dei colpetti
sul display a sfioro quando la video‐
camera posteriore è attiva.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa dieci se‐condi.
L'attivazione o la disattivazione delle
linee guida visive e i simboli di allarme
possono essere modificati nel menù Impostazioni nel Display Info. Perso‐nalizzazione del veicolo 3 113.

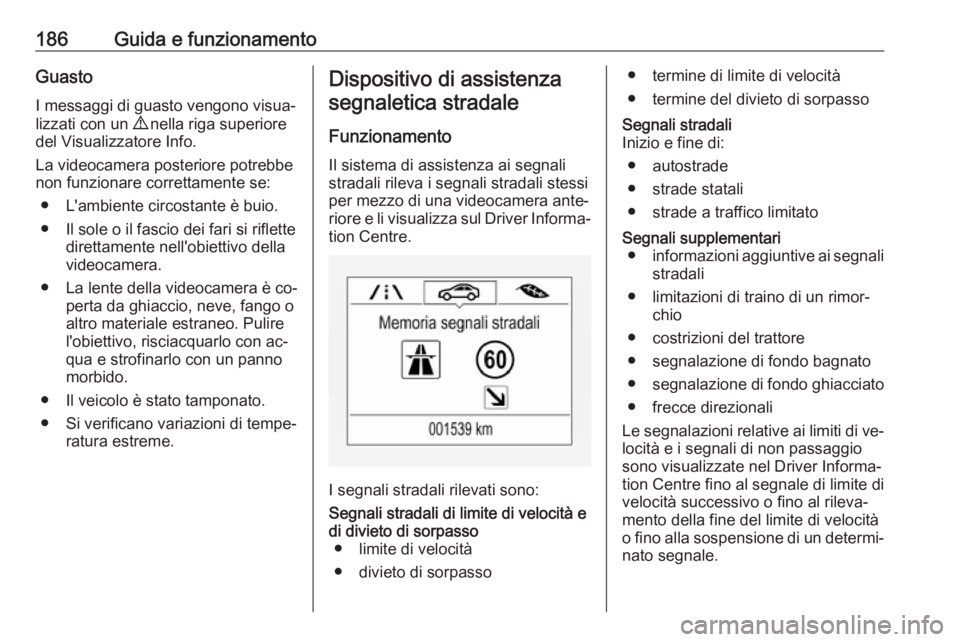

186Guida e funzionamentoGuastoI messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è co‐ perta da ghiaccio, neve, fango o
altro materiale estraneo. Pulire l'obiettivo, risciacquarlo con ac‐
qua e strofinarlo con un panno
morbido.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐ tion Centre.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.

Guida e funzionamento187

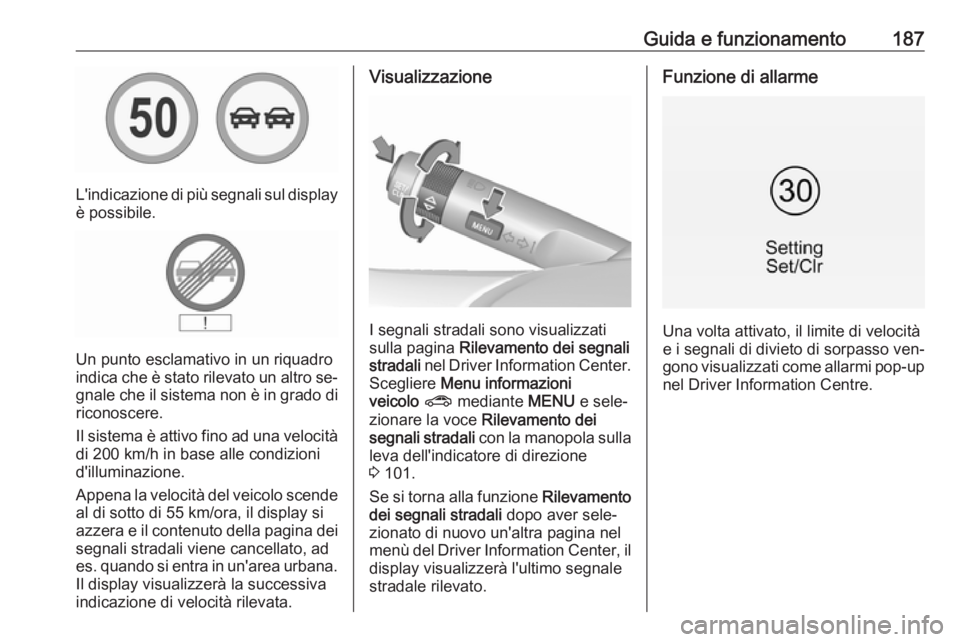

L'indicazione di più segnali sul displayè possibile.
Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione.
Appena la velocità del veicolo scende al di sotto di 55 km/ora, il display si
azzera e il contenuto della pagina dei segnali stradali viene cancellato, ad
es. quando si entra in un'area urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali nel Driver Information Center.
Scegliere Menu informazioni
veicolo ? mediante MENU e sele‐
zionare la voce Rilevamento dei
segnali stradali con la manopola sulla
leva dell'indicatore di direzione
3 101.
Se si torna alla funzione Rilevamento
dei segnali stradali dopo aver sele‐
zionato di nuovo un'altra pagina nel
menù del Driver Information Center, il display visualizzerà l'ultimo segnale
stradale rilevato.
Funzione di allarme
Una volta attivato, il limite di velocità
e i segnali di divieto di sorpasso ven‐
gono visualizzati come allarmi pop-up nel Driver Information Centre.

188Guida e funzionamento

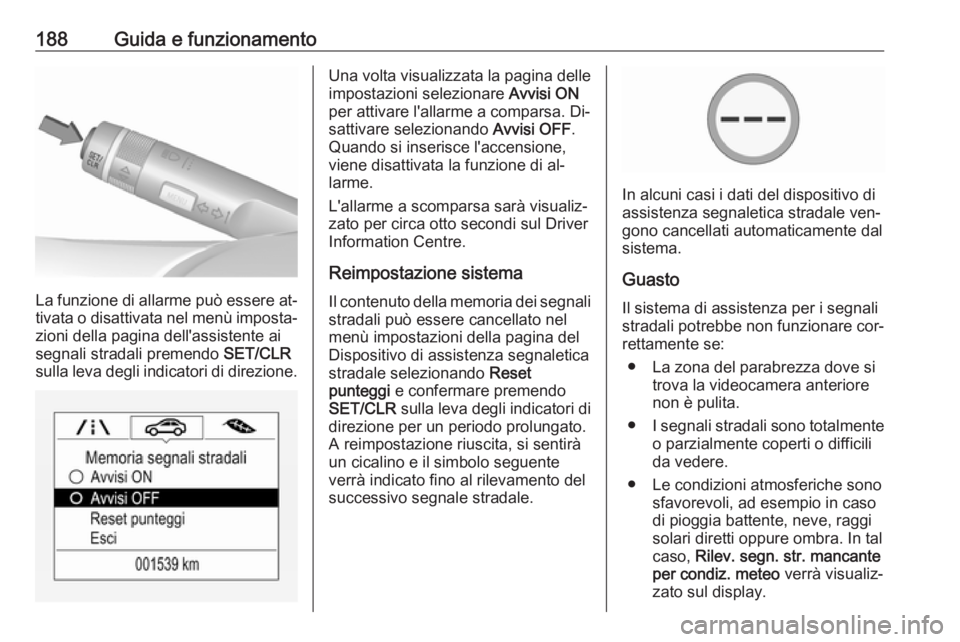

La funzione di allarme può essere at‐
tivata o disattivata nel menù imposta‐ zioni della pagina dell'assistente ai
segnali stradali premendo SET/CLR
sulla leva degli indicatori di direzione.
Una volta visualizzata la pagina delle
impostazioni selezionare Avvisi ON
per attivare l'allarme a comparsa. Di‐
sattivare selezionando Avvisi OFF.
Quando si inserisce l'accensione, viene disattivata la funzione di al‐ larme.
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto della memoria dei segnali
stradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Reset
punteggi e confermare premendo
SET/CLR sulla leva degli indicatori di
direzione per un periodo prolungato. A reimpostazione riuscita, si sentirà
un cicalino e il simbolo seguente
verrà indicato fino al rilevamento del
successivo segnale stradale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale ven‐
gono cancellati automaticamente dal sistema.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
● La zona del parabrezza dove si trova la videocamera anteriore
non è pulita.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra. In tal
caso, Rilev. segn. str. mancante
per condiz. meteo verrà visualiz‐
zato sul display.
