OPEL CORSA 2016 Používateľská príručka (in Slovak)

Úložná schránka59Úložná schránkaÚložné priestory........................... 59
Odkladacia schránka v palubnej doske ........................................ 59
Držiaky nápojov .........................59
Predný úložný priestor ...............60
Úložný priestor pod sedadlom ...61
Systém zadného nosiča ............61
Batožinový priestor ......................70
Kryt nákladového priestoru ........71
Kryt zadného úložného priestoru podlahy ..................................... 73
Pripínacie oká ............................ 74
Výstražný trojuholník .................74
Lekárnička ................................. 75
Systém strešných nosičov ...........75
Strešný nosič ............................. 75
Informácie o nakladaní ................76Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Potiahnite páčku, aby ste otvorili kryt
odkladacej schránky v palubnej
doske.
V odkladacej schránke v palubnej
doske sa nachádza držiak na mince a
adaptér na zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky pohárov sú v stredovej
konzole.

60Úložná schránka
Priehradky v obložení dverí sú
vytvorené tak, aby ste do nich mohli
umiestniť fľaše.
Ďalšie držiaky fliaš sa nachádzajú v
zadných bočných paneloch.
Flexibilný popruh na uchytenie
nápoja
Posuvný gumený popruh sa
nachádza v úložnom priestore pred
pákou voliča. Potiahnite popruh
smerom von, aby ste do neho upevnili pohár alebo popolník.
Predný úložný priestor
Ukladacie priestory sa nachádzajú
pod spínačom svetiel, v stredovej
konzole, v obloženiach dverí a
bočných paneloch v blízkosti zadných
sedadiel.

Úložná schránka61Úložný priestor pod
sedadlom
Zdvihnite pri vybranom okraji a
vytiahnite von. Maximálne zaťaženie: 1,5 kg. Pre zatvorenie zatlačte
dovnútra a zaistite.
Systém zadného nosiča
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
zabudovaný do podlahy vozidla.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť väčší ako 1,2 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa môže vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmú zostávať
žiadne osoby, hrozí zranenie.

62Úložná schránka
Potiahnite uvoľňovaciu páčku nahor.
Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné ( 1),
potom predné ( 2) koncové svetlo.

Úložná schránka63Otvorte objímku žiarovky na zadnej
strane koncového svetla až úplne na
doraz.
Zatlačte upínaciu páčku nadol a
zasuňte objímku žiarovky do
príchytky až na doraz.
Tento postup vykonajte pri oboch koncových svetlách.
Skontrolujte polohu kábla a svetla auistite sa, že sú správne
nainštalované a bezpečne usadené.
Uzamknite systém zadného
nosiča
Najprv natočte ľavú upínaciu páčku
( 1 ), potom pravú upínaciu páčku ( 2)
až na doraz. Obidve upínacie páčky
musia smerovať dozadu, inak nie je
zaručená bezpečná funkcia.
Poznámky
Zatvorte dvere batožinového
priestoru.

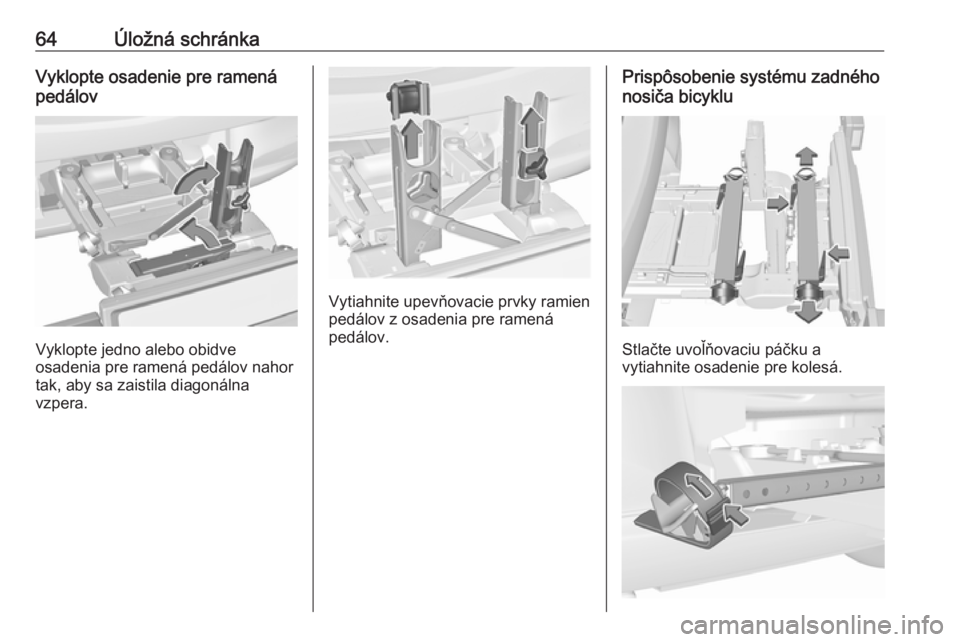

64Úložná schránkaVyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému zadného
nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.

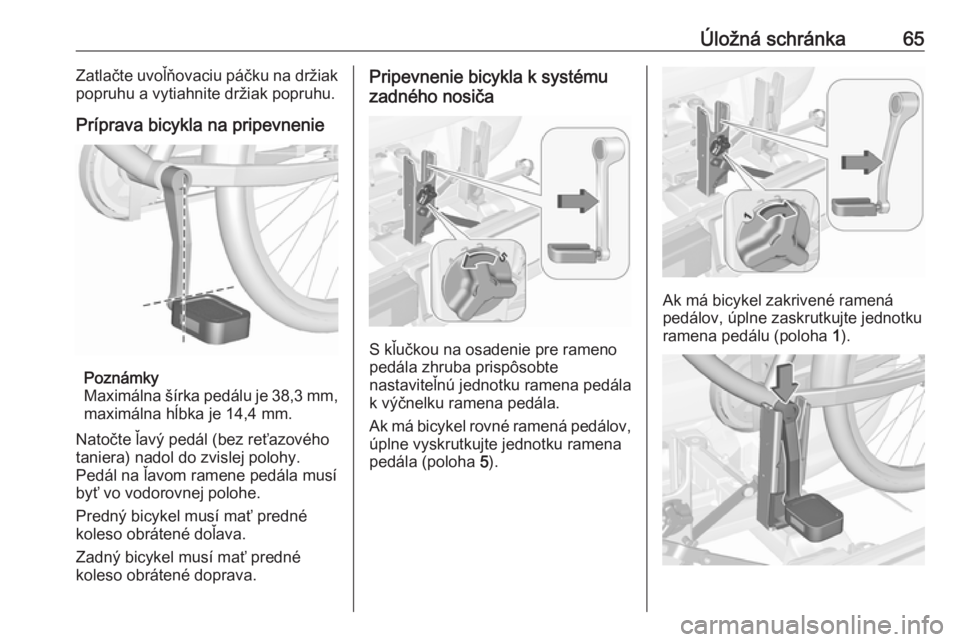

Úložná schránka65Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedála musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
Pripevnenie bicykla k systému
zadného nosiča
S kľučkou na osadenie pre rameno
pedála zhruba prispôsobte
nastaviteľnú jednotku ramena pedála
k výčnelku ramena pedála.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedála (poloha 5).
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).

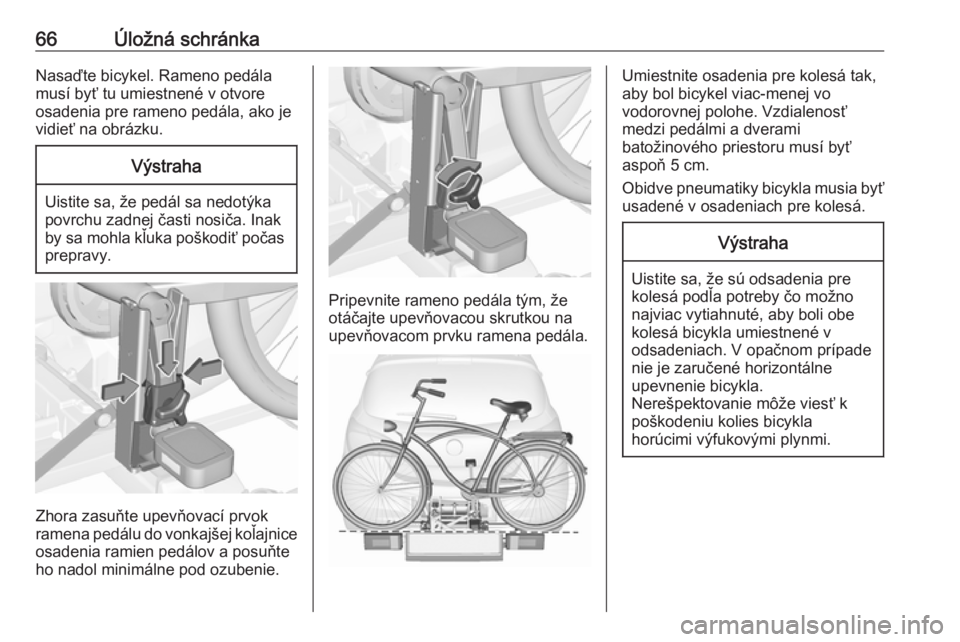

66Úložná schránkaNasaďte bicykel. Rameno pedála
musí byť tu umiestnené v otvore
osadenia pre rameno pedála, ako je
vidieť na obrázku.Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohla kľuka poškodiť počas prepravy.
Zhora zasuňte upevňovací prvok
ramena pedálu do vonkajšej koľajnice
osadenia ramien pedálov a posuňte
ho nadol minimálne pod ozubenie.
Pripevnite rameno pedála tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedála.
Umiestnite osadenia pre kolesá tak,
aby bol bicykel viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.Výstraha
Uistite sa, že sú odsadenia pre
kolesá podľa potreby čo možno
najviac vytiahnuté, aby boli obe
kolesá bicykla umiestnené v
odsadeniach. V opačnom prípade
nie je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.

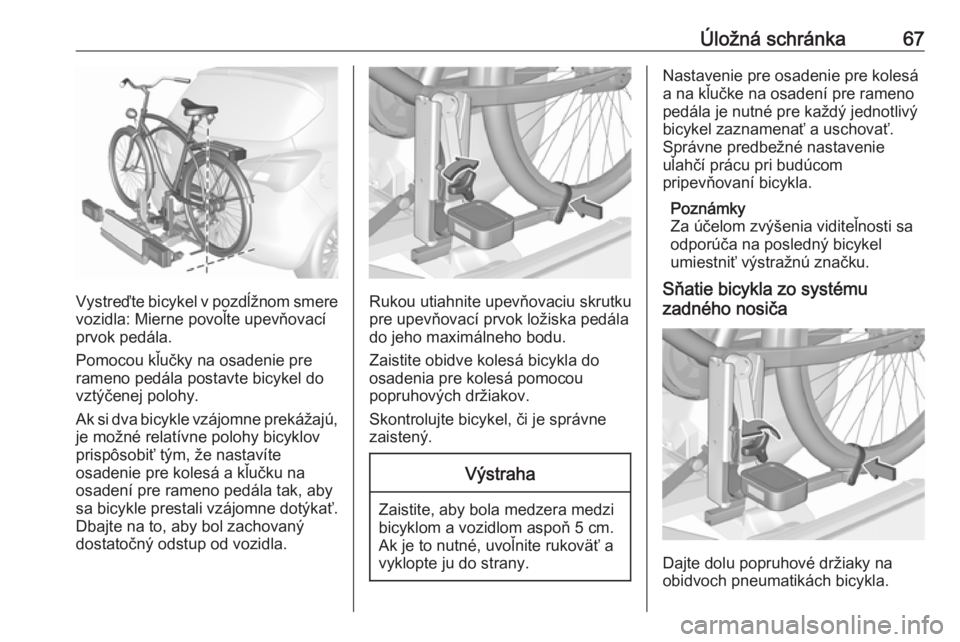

Úložná schránka67
Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedála.
Pomocou kľučky na osadenie pre
rameno pedála postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedála tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bol zachovaný
dostatočný odstup od vozidla.Rukou utiahnite upevňovaciu skrutku
pre upevňovací prvok ložiska pedála
do jeho maximálneho bodu.
Zaistite obidve kolesá bicykla do
osadenia pre kolesá pomocou
popruhových držiakov.
Skontrolujte bicykel, či je správne
zaistený.
Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Nastavenie pre osadenie pre kolesá
a na kľučke na osadení pre rameno
pedála je nutné pre každý jednotlivý
bicykel zaznamenať a uschovať.
Správne predbežné nastavenie
uľahčí prácu pri budúcom
pripevňovaní bicykla.
Poznámky
Za účelom zvýšenia viditeľnosti sa odporúča na posledný bicykel
umiestniť výstražnú značku.
Sňatie bicykla zo systému
zadného nosiča
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.

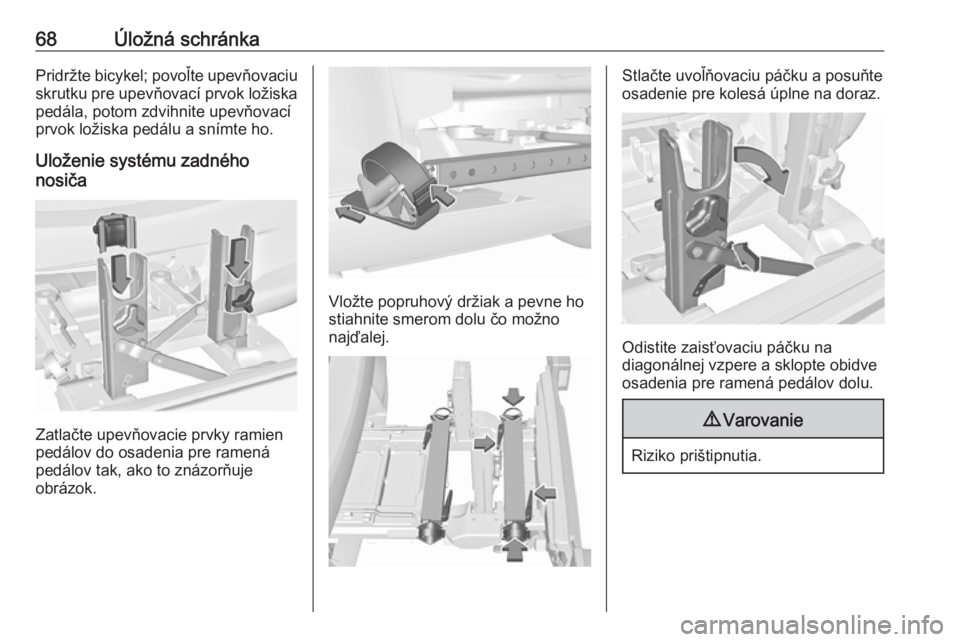

68Úložná schránkaPridržte bicykel; povoľte upevňovaciu
skrutku pre upevňovací prvok ložiska pedála, potom zdvihnite upevňovací
prvok ložiska pedálu a snímte ho.
Uloženie systému zadného
nosiča
Zatlačte upevňovacie prvky ramien
pedálov do osadenia pre ramená
pedálov tak, ako to znázorňuje
obrázok.
Vložte popruhový držiak a pevne ho
stiahnite smerom dolu čo možno
najďalej.
Stlačte uvoľňovaciu páčku a posuňte
osadenie pre kolesá úplne na doraz.
Odistite zaisťovaciu páčku na
diagonálnej vzpere a sklopte obidve
osadenia pre ramená pedálov dolu.
9 Varovanie
Riziko prištipnutia.
