OPEL CORSA 2016 Priručnik za vlasnika (in Croatian)

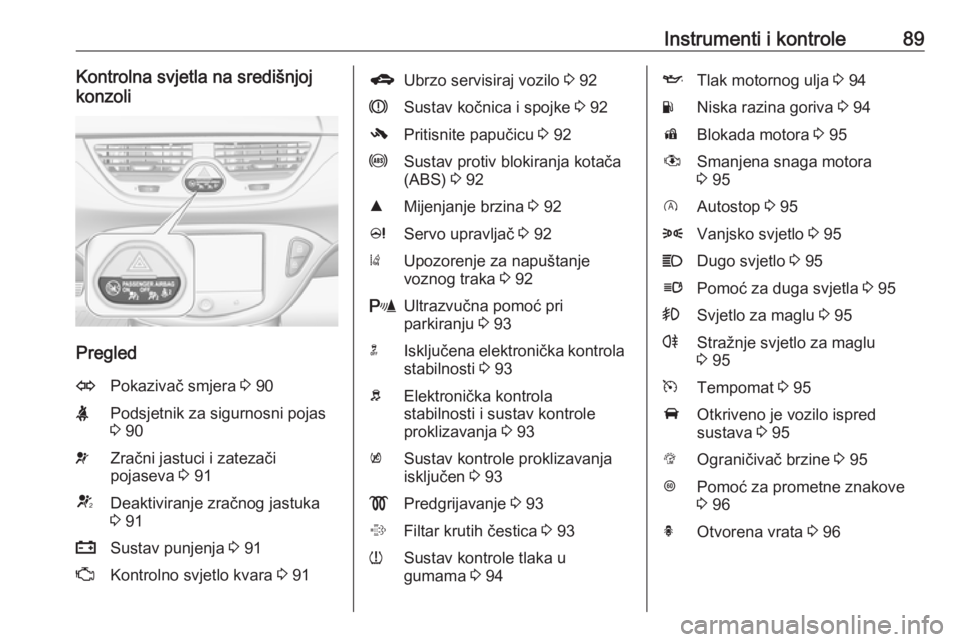

Instrumenti i kontrole89Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 90XPodsjetnik za sigurnosni pojas
3 90vZračni jastuci i zatezači
pojaseva 3 91VDeaktiviranje zračnog jastuka
3 91pSustav punjenja 3 91ZKontrolno svjetlo kvara 3 91gUbrzo servisiraj vozilo 3 92RSustav kočnica i spojke 3 92-Pritisnite papučicu 3 92uSustav protiv blokiranja kotača
(ABS) 3 92RMijenjanje brzina 3 92cServo upravljač 3 92)Upozorenje za napuštanje
voznog traka 3 92rUltrazvučna pomoć pri
parkiranju 3 93nIsključena elektronička kontrola
stabilnosti 3 93bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 93kSustav kontrole proklizavanja
isključen 3 93!Predgrijavanje 3 93%Filtar krutih čestica 3 93wSustav kontrole tlaka u
gumama 3 94ITlak motornog ulja 3 94YNiska razina goriva 3 94dBlokada motora 3 95#Smanjena snaga motora
3 95DAutostop 3 958Vanjsko svjetlo 3 95CDugo svjetlo 3 95lPomoć za duga svjetla 3 95>Svjetlo za maglu 3 95rStražnje svjetlo za maglu
3 95mTempomat 3 95AOtkriveno je vozilo ispred
sustava 3 95LOgraničivač brzine 3 95LPomoć za prometne znakove
3 96hOtvorena vrata 3 96

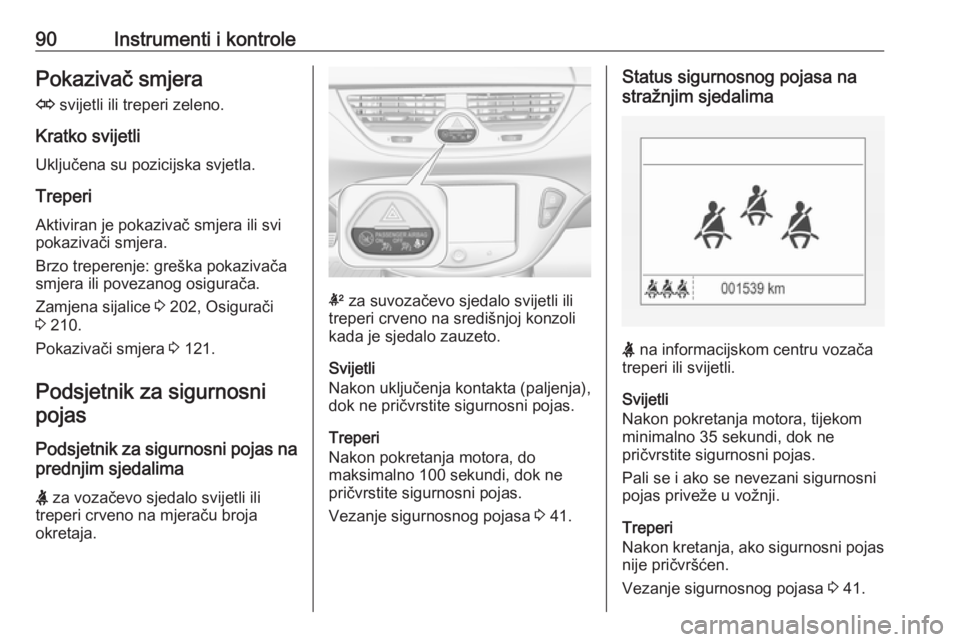

90Instrumenti i kontrolePokazivač smjeraO svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Zamjena sijalice 3 202, Osigurači
3 210.
Pokazivači smjera 3 121.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na mjeraču broja
okretaja.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok ne
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 41.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom minimalno 35 sekundi, dok ne pričvrstite sigurnosni pojas.
Pali se i ako se nevezani sigurnosni
pojas priveže u vožnji.
Treperi
Nakon kretanja, ako sigurnosni pojas nije pričvršćen.
Vezanje sigurnosnog pojasa 3 41.

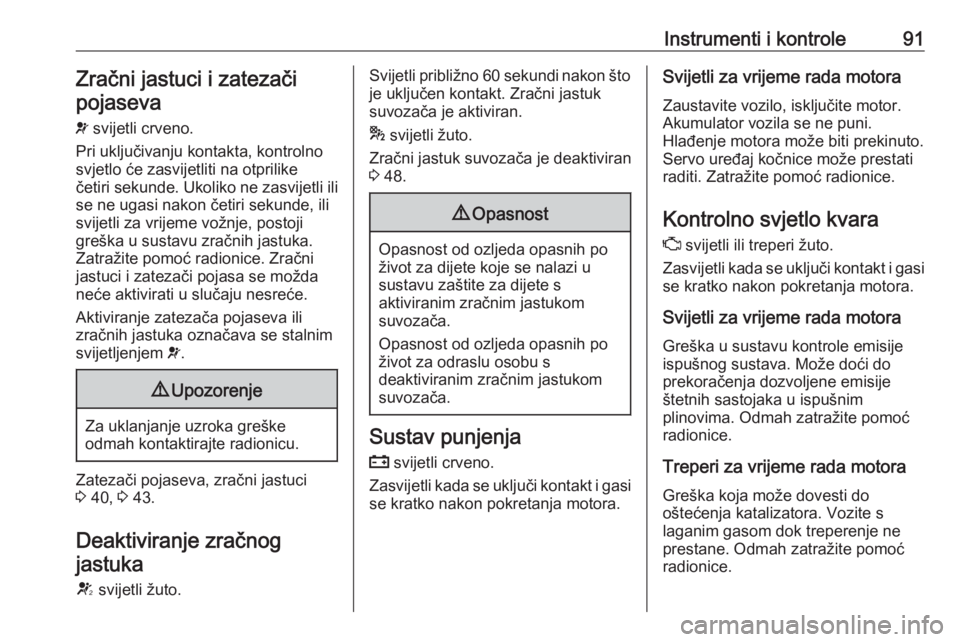

Instrumenti i kontrole91Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 40, 3 43.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što
je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 48.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

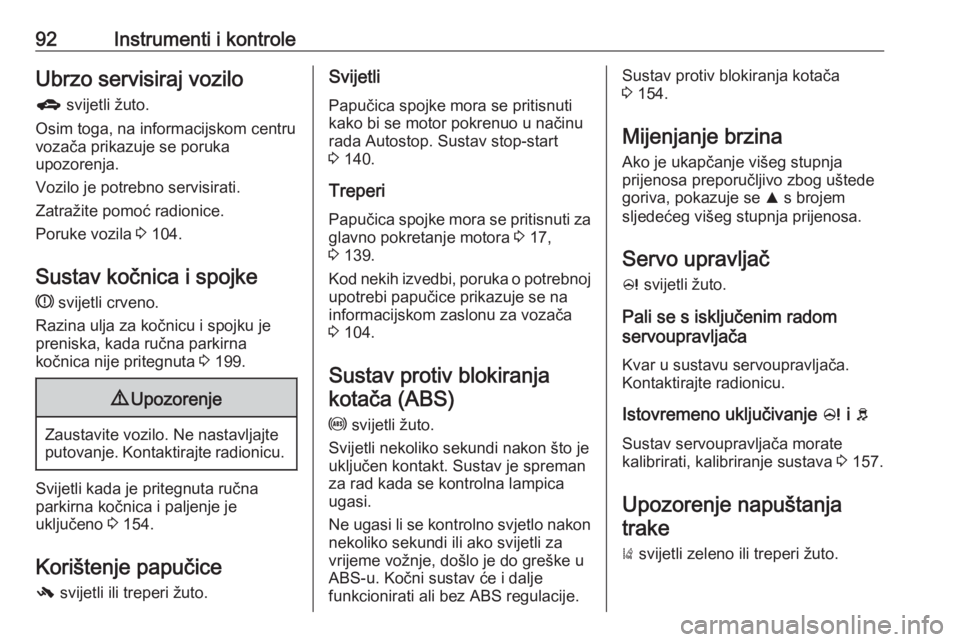

92Instrumenti i kontroleUbrzo servisiraj vozilog svijetli žuto.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 104.
Sustav kočnica i spojke R svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 199.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 154.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 140.
Treperi
Papučica spojke mora se pritisnuti za glavno pokretanje motora 3 17,
3 139.
Kod nekih izvedbi, poruka o potrebnoj upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 104.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.Sustav protiv blokiranja kotača
3 154.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem
sljedećeg višeg stupnja prijenosa.
Servo upravljač
c svijetli žuto.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate
kalibrirati, kalibriranje sustava 3 157.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.

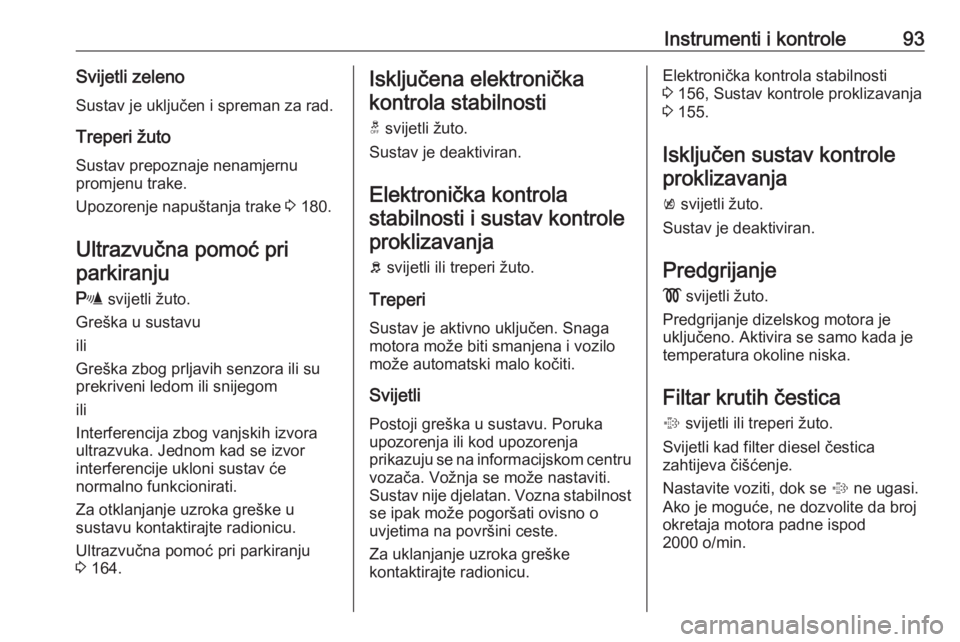

Instrumenti i kontrole93Svijetli zelenoSustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 180.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 164.Isključena elektronička
kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Poruka
upozorenja ili kod upozorenja
prikazuju se na informacijskom centru vozača. Vožnja se može nastaviti.
Sustav nije djelatan. Vozna stabilnost
se ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Elektronička kontrola stabilnosti
3 156, Sustav kontrole proklizavanja
3 155.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Predgrijanje dizelskog motora je
uključeno. Aktivira se samo kada je
temperatura okoline niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.

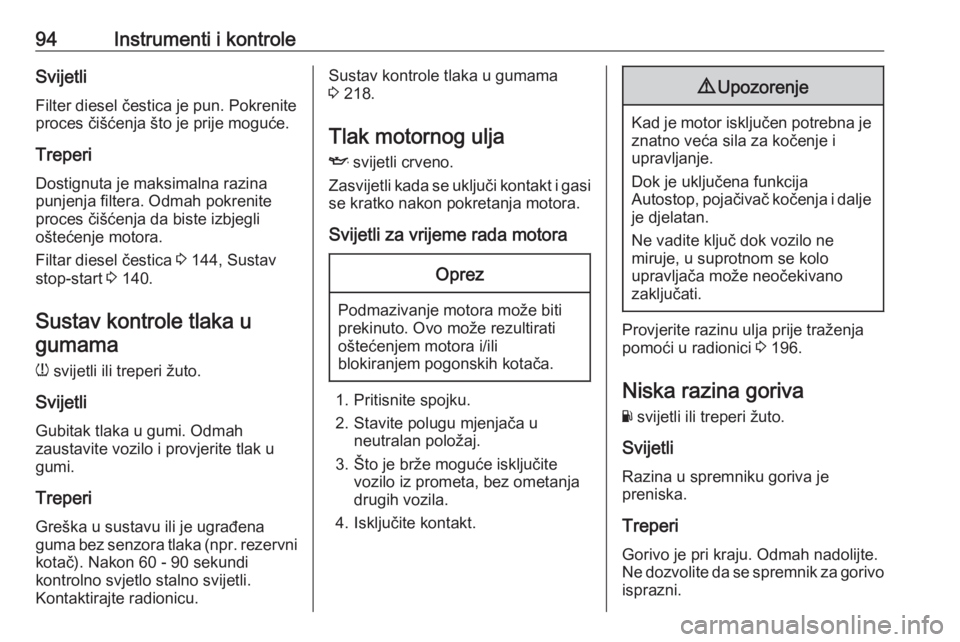

94Instrumenti i kontroleSvijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar diesel čestica 3 144, Sustav
stop-start 3 140.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.Sustav kontrole tlaka u gumama
3 218.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Stavite polugu mjenjača u neutralan položaj.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 196.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik za gorivo
isprazni.

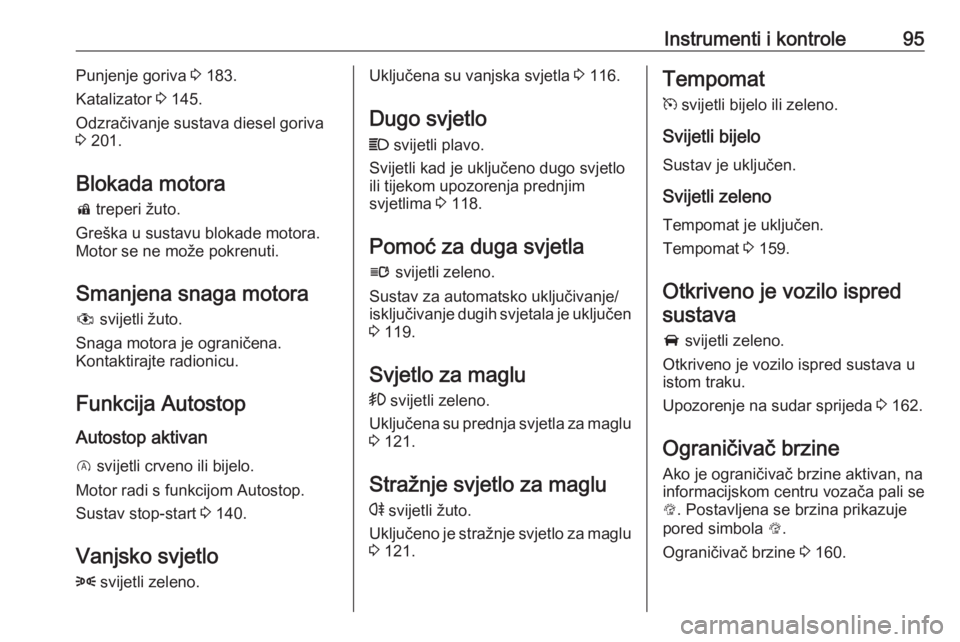

Instrumenti i kontrole95Punjenje goriva 3 183.
Katalizator 3 145.
Odzračivanje sustava diesel goriva
3 201.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Smanjena snaga motora
# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Funkcija Autostop
Autostop aktivan D svijetli crveno ili bijelo.
Motor radi s funkcijom Autostop.
Sustav stop-start 3 140.
Vanjsko svjetlo 8 svijetli zeleno.Uključena su vanjska svjetla 3 116.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 118.
Pomoć za duga svjetla l svijetli zeleno.
Sustav za automatsko uključivanje/
isključivanje dugih svjetala je uključen
3 119.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 121.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 121.Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoTempomat je uključen.
Tempomat 3 159.
Otkriveno je vozilo ispred sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Upozorenje na sudar sprijeda 3 162.
Ograničivač brzine
Ako je ograničivač brzine aktivan, na
informacijskom centru vozača pali se L . Postavljena se brzina prikazuje
pored simbola L.
Ograničivač brzine 3 160.

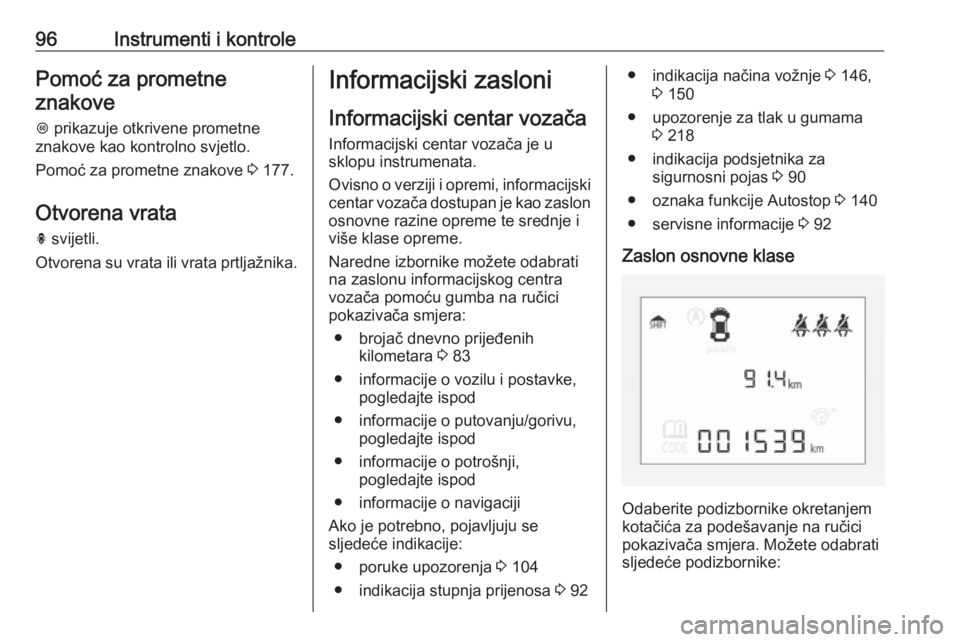

96Instrumenti i kontrolePomoć za prometneznakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 177.
Otvorena vrata
h svijetli.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i opremi, informacijski centar vozača dostupan je kao zaslonosnovne razine opreme te srednje i
više klase opreme.
Naredne izbornike možete odabrati
na zaslonu informacijskog centra
vozača pomoću gumba na ručici
pokazivača smjera:
● brojač dnevno prijeđenih kilometara 3 83
● informacije o vozilu i postavke, pogledajte ispod
● informacije o putovanju/gorivu, pogledajte ispod
● informacije o potrošnji, pogledajte ispod
● informacije o navigaciji
Ako je potrebno, pojavljuju se
sljedeće indikacije:
● poruke upozorenja 3 104
● indikacija stupnja prijenosa 3 92● indikacija načina vožnje 3 146,
3 150
● upozorenje za tlak u gumama 3 218
● indikacija podsjetnika za sigurnosni pojas 3 90
● oznaka funkcije Autostop 3 140
● servisne informacije 3 92
Zaslon osnovne klase
Odaberite podizbornike okretanjem
kotačića za podešavanje na ručici
pokazivača smjera. Možete odabrati
sljedeće podizbornike:

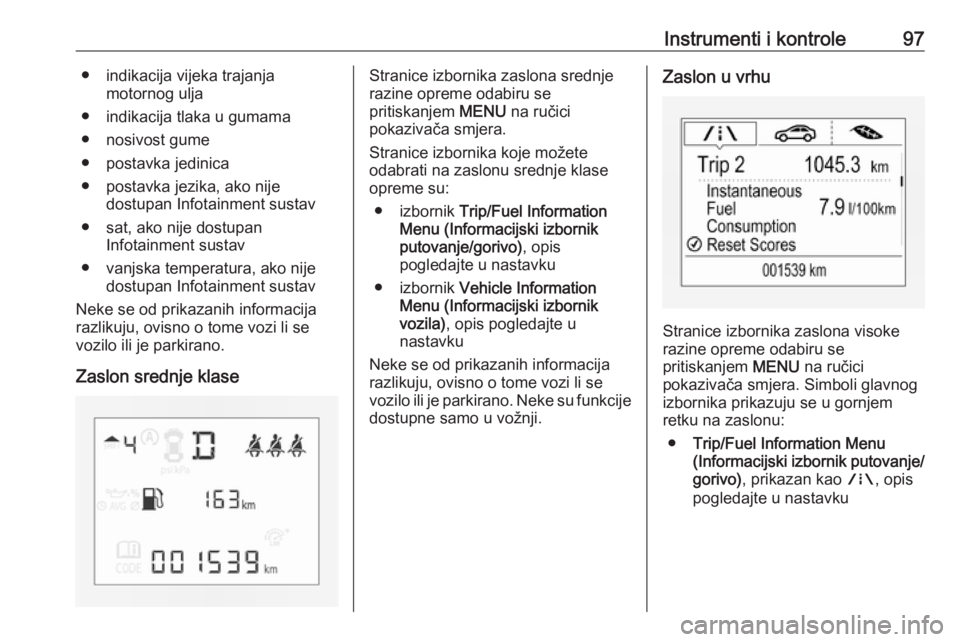

Instrumenti i kontrole97● indikacija vijeka trajanjamotornog ulja
● indikacija tlaka u gumama
● nosivost gume
● postavka jedinica
● postavka jezika, ako nije dostupan Infotainment sustav
● sat, ako nije dostupan Infotainment sustav
● vanjska temperatura, ako nije dostupan Infotainment sustav
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano.
Zaslon srednje klaseStranice izbornika zaslona srednje
razine opreme odabiru se
pritiskanjem MENU na ručici
pokazivača smjera.
Stranice izbornika koje možete
odabrati na zaslonu srednje klase
opreme su:
● izbornik Trip/Fuel Information
Menu (Informacijski izbornik
putovanje/gorivo) , opis
pogledajte u nastavku
● izbornik Vehicle Information
Menu (Informacijski izbornik
vozila) , opis pogledajte u
nastavku
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.Zaslon u vrhu
Stranice izbornika zaslona visoke
razine opreme odabiru se
pritiskanjem MENU na ručici
pokazivača smjera. Simboli glavnog izbornika prikazuju se u gornjemretku na zaslonu:
● Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) , prikazan kao ;, opis
pogledajte u nastavku

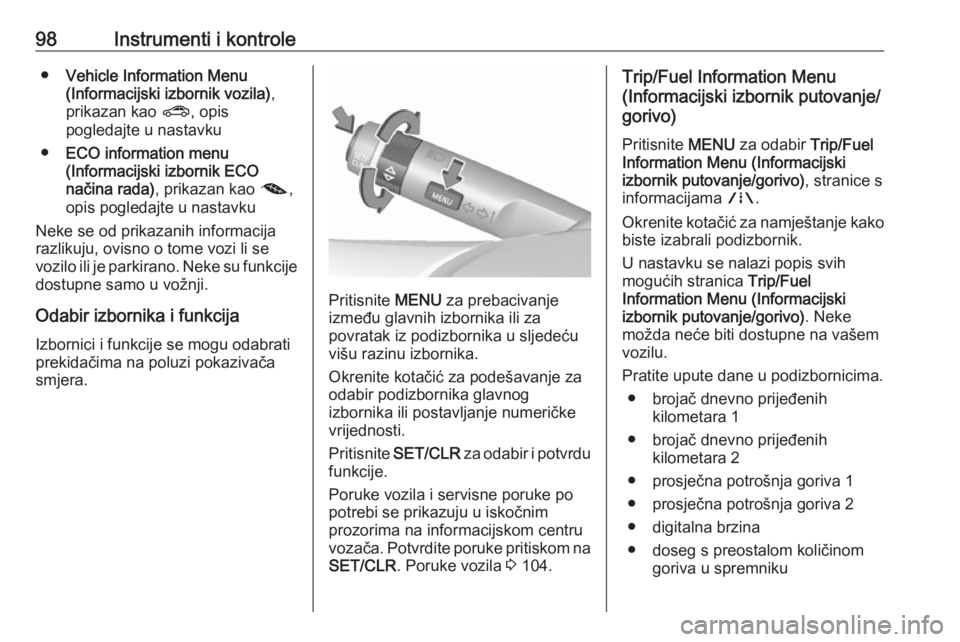

98Instrumenti i kontrole●Vehicle Information Menu
(Informacijski izbornik vozila) ,
prikazan kao ?, opis
pogledajte u nastavku
● ECO information menu
(Informacijski izbornik ECO
načina rada) , prikazan kao @,
opis pogledajte u nastavku
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije
dostupne samo u vožnji.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za
odabir podizbornika glavnog
izbornika ili postavljanje numeričke
vrijednosti.
Pritisnite SET/CLR za odabir i potvrdu
funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
SET/CLR . Poruke vozila 3 104.
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo)
Pritisnite MENU za odabir Trip/Fuel
Information Menu (Informacijski
izbornik putovanje/gorivo) , stranice s
informacijama ;.
Okrenite kotačić za namještanje kako
biste izabrali podizbornik.
U nastavku se nalazi popis svih
mogućih stranica Trip/Fuel
Information Menu (Informacijski
izbornik putovanje/gorivo) . Neke
možda neće biti dostupne na vašem vozilu.
Pratite upute dane u podizbornicima. ● brojač dnevno prijeđenih kilometara 1
● brojač dnevno prijeđenih kilometara 2
● prosječna potrošnja goriva 1 ● prosječna potrošnja goriva 2
● digitalna brzina
● doseg s preostalom količinom goriva u spremniku
