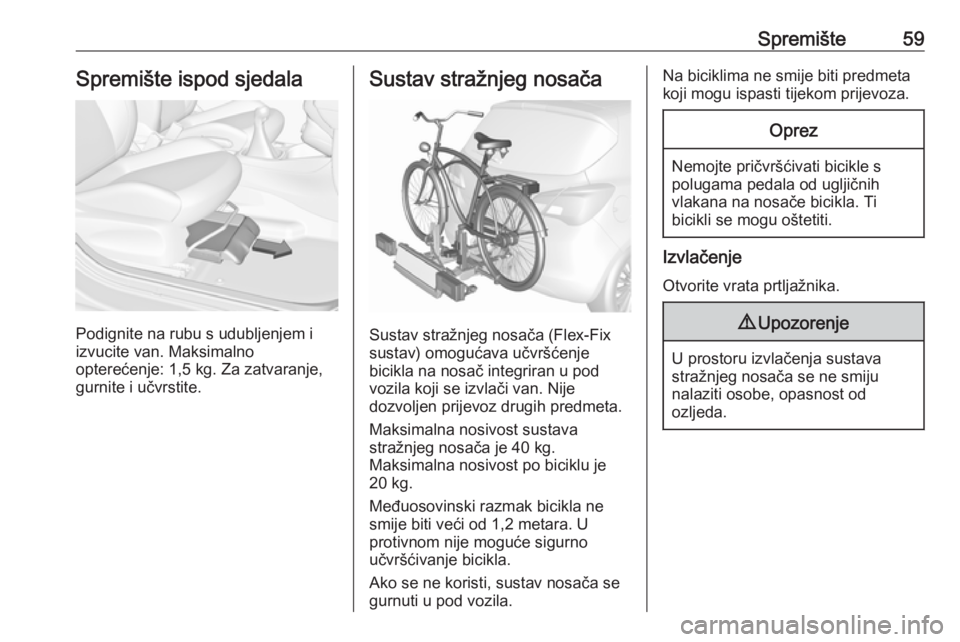

Spremište59Spremište ispod sjedala
Podignite na rubu s udubljenjem i
izvucite van. Maksimalno
opterećenje: 1,5 kg. Za zatvaranje,
gurnite i učvrstite.
Sustav stražnjeg nosača
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalna nosivost po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača se
gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli se mogu oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
U prostoru izvlačenja sustava
stražnjeg nosača se ne smiju
nalaziti osobe, opasnost od
ozljeda.

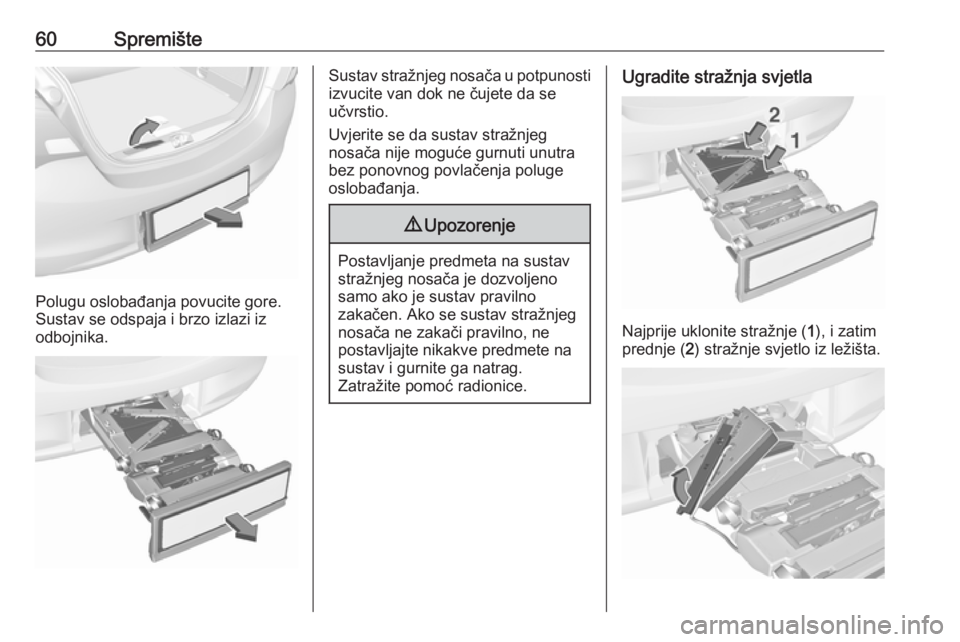

60Spremište
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.

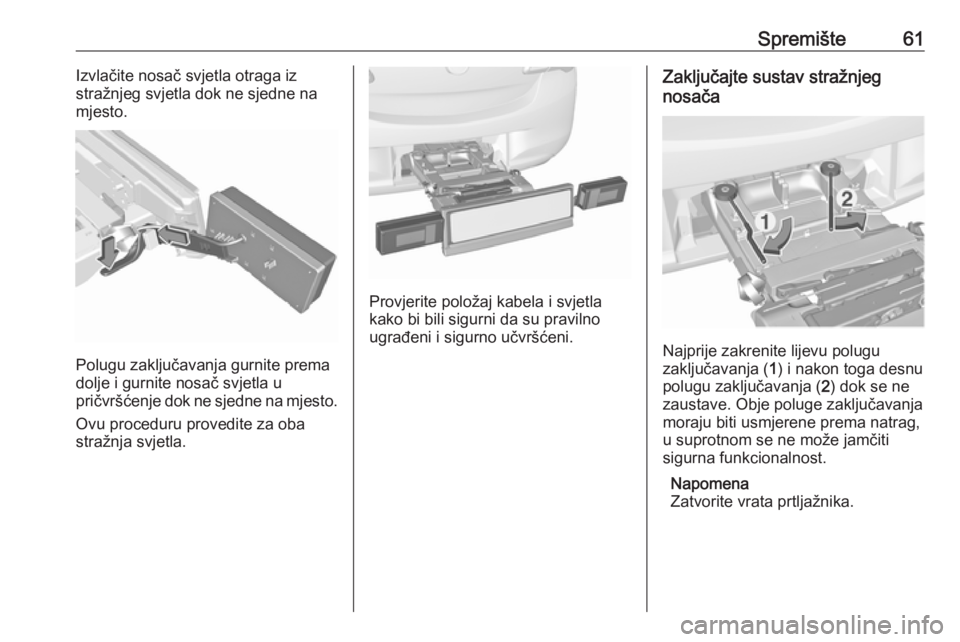

Ugradite stražnja svjetla
Najprije uklonite stražnje ( 1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.

Spremište61Izvlačite nosač svjetla otraga iz
stražnjeg svjetla dok ne sjedne na
mjesto.
Polugu zaključavanja gurnite prema
dolje i gurnite nosač svjetla u
pričvršćenje dok ne sjedne na mjesto.
Ovu proceduru provedite za oba
stražnja svjetla.
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg
nosača
Najprije zakrenite lijevu polugu
zaključavanja ( 1) i nakon toga desnu
polugu zaključavanja ( 2) dok se ne
zaustave. Obje poluge zaključavanja moraju biti usmjerene prema natrag,
u suprotnom se ne može jamčiti
sigurna funkcionalnost.
Napomena
Zatvorite vrata prtljažnika.

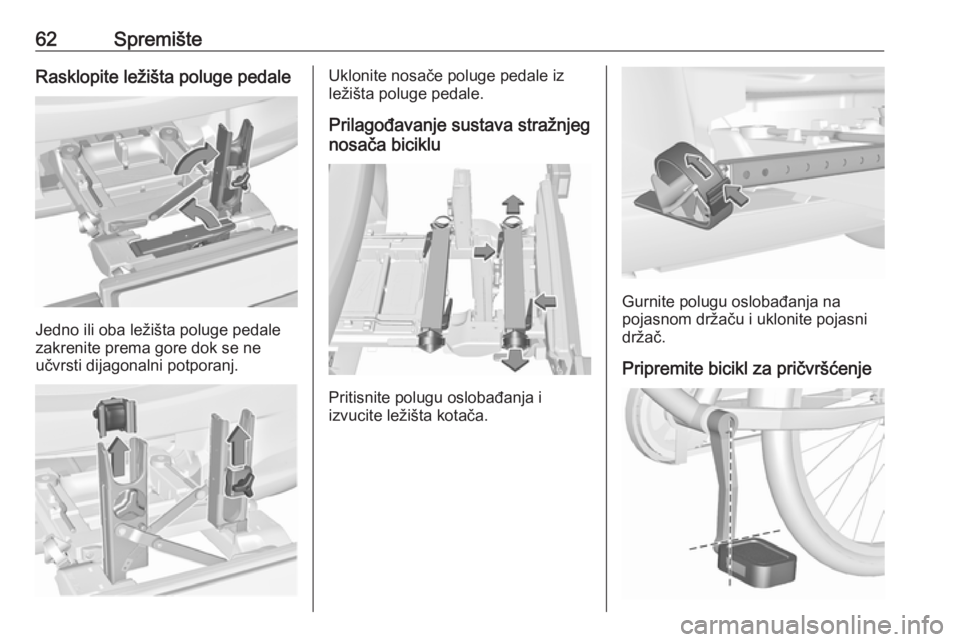

62SpremišteRasklopite ležišta poluge pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava stražnjeg
nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje

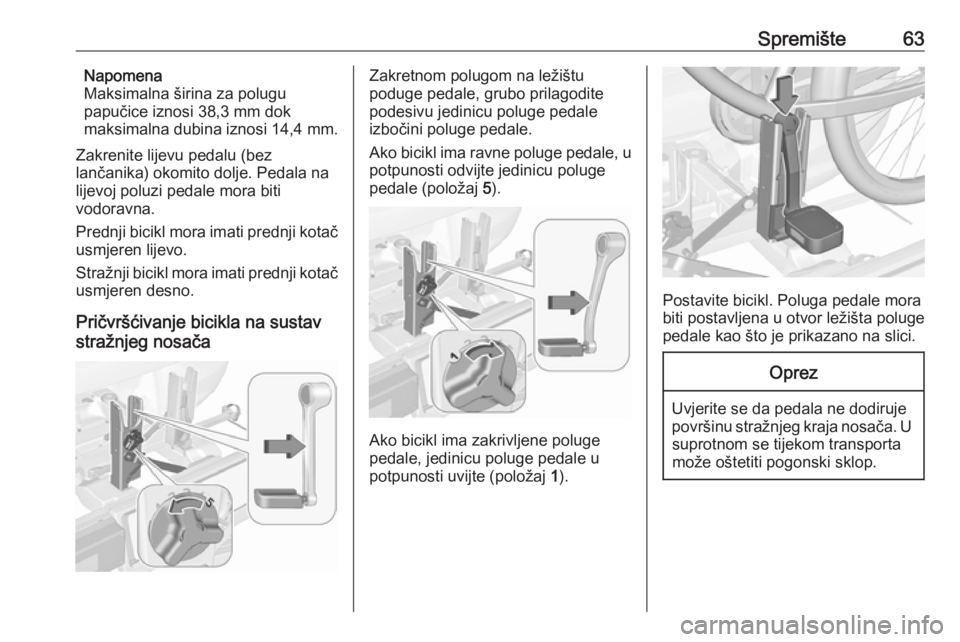

Spremište63Napomena
Maksimalna širina za polugu
papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na
lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač
usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.
Pričvršćivanje bicikla na sustav
stražnjeg nosačaZakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).
Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u potpunosti uvijte (položaj 1).
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.
Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.

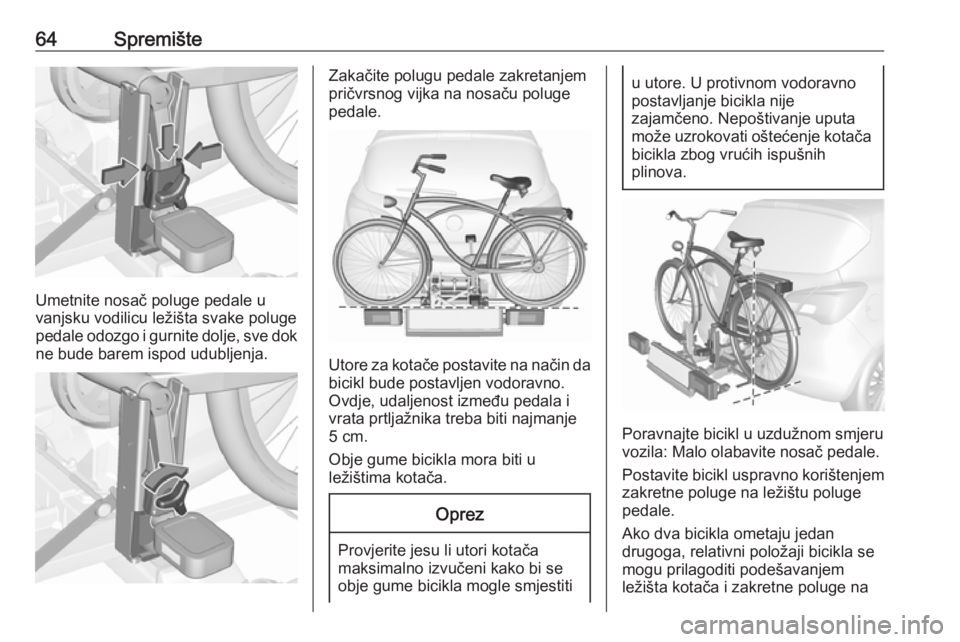

64Spremište
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, sve dok ne bude barem ispod udubljenja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.
Utore za kotače postavite na način da bicikl bude postavljen vodoravno.
Ovdje, udaljenost između pedala i vrata prtljažnika treba biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.
Oprez
Provjerite jesu li utori kotača maksimalno izvučeni kako bi se
obje gume bicikla mogle smjestiti
u utore. U protivnom vodoravno
postavljanje bicikla nije
zajamčeno. Nepoštivanje uputa
može uzrokovati oštećenje kotača bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na

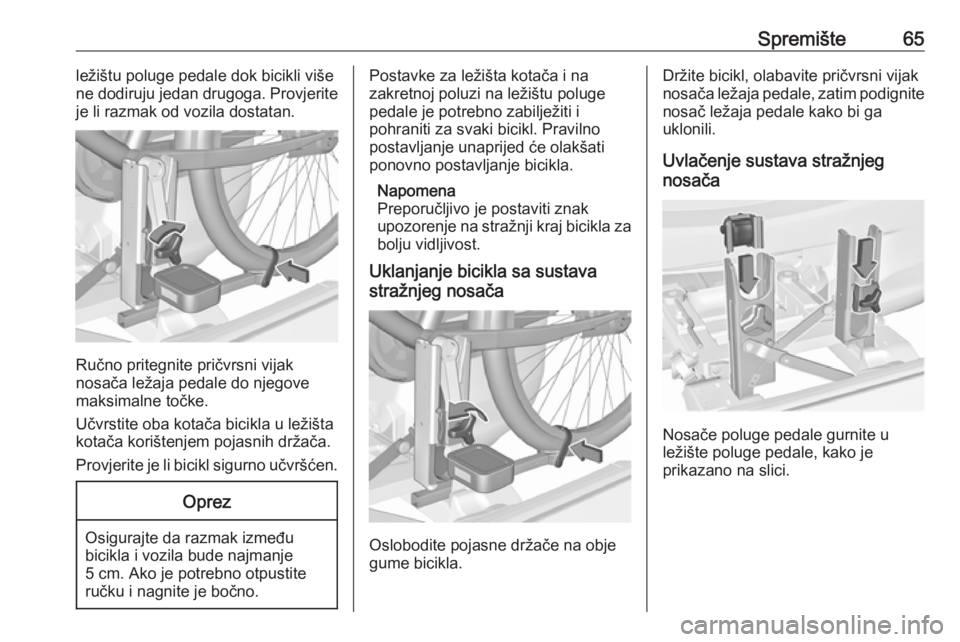

Spremište65ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Provjerite je li razmak od vozila dostatan.
Ručno pritegnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pojasnih držača.
Provjerite je li bicikl sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge
pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je postaviti znak
upozorenje na stražnji kraj bicikla za bolju vidljivost.
Uklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg
nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.

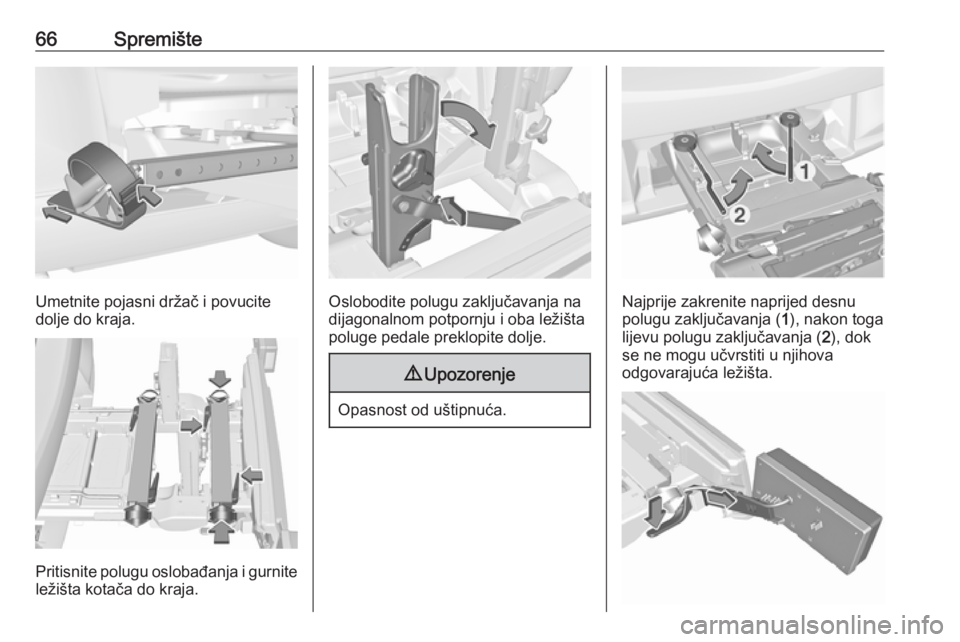

66Spremište
Umetnite pojasni držač i povucite
dolje do kraja.
Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.
Oslobodite polugu zaključavanja na dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.
9 Upozorenje
Opasnost od uštipnuća.
Najprije zakrenite naprijed desnu
polugu zaključavanja ( 1), nakon toga
lijevu polugu zaključavanja ( 2), dok
se ne mogu učvrstiti u njihova
odgovarajuća ležišta.

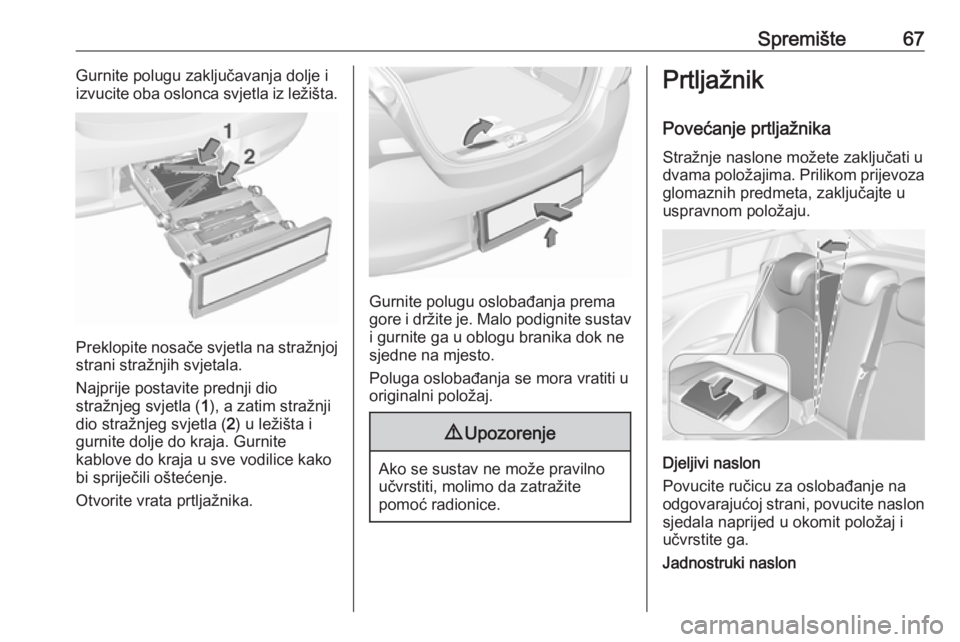

Spremište67Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
Preklopite nosače svjetla na stražnjoj
strani stražnjih svjetala.
Najprije postavite prednji dio
stražnjeg svjetla ( 1), a zatim stražnji
dio stražnjeg svjetla ( 2) u ležišta i
gurnite dolje do kraja. Gurnite
kablove do kraja u sve vodilice kako
bi spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Povećanje prtljažnika Stražnje naslone možete zaključati u
dvama položajima. Prilikom prijevoza
glomaznih predmeta, zaključajte u
uspravnom položaju.
Djeljivi naslon
Povucite ručicu za oslobađanje na
odgovarajućoj strani, povucite naslon
sjedala naprijed u okomit položaj i
učvrstite ga.
Jadnostruki naslon

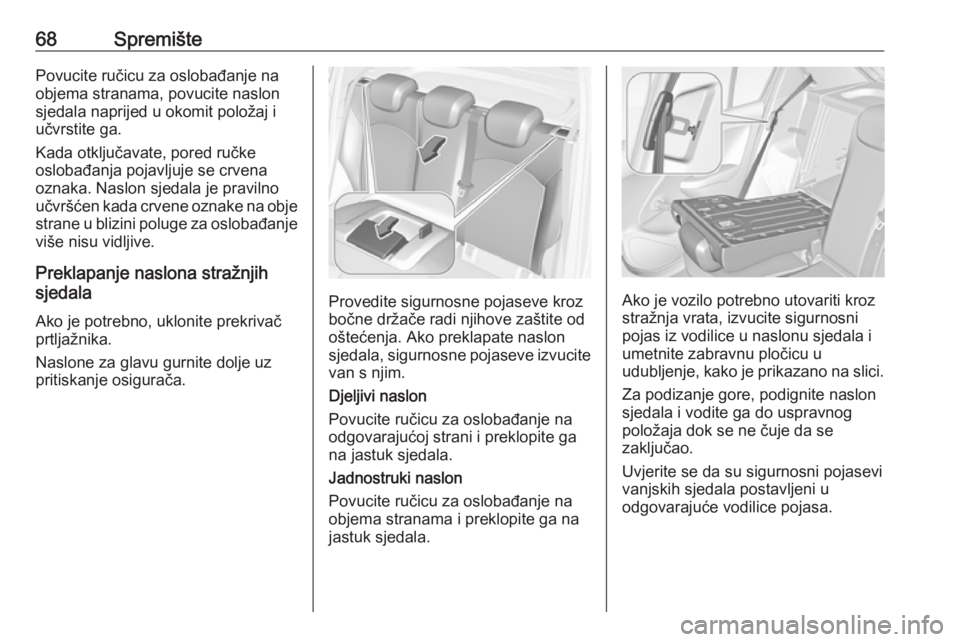

68SpremištePovucite ručicu za oslobađanje na
objema stranama, povucite naslon
sjedala naprijed u okomit položaj i
učvrstite ga.
Kada otključavate, pored ručke
oslobađanja pojavljuje se crvena
oznaka. Naslon sjedala je pravilno
učvršćen kada crvene oznake na obje
strane u blizini poluge za oslobađanje
više nisu vidljive.
Preklapanje naslona stražnjih
sjedala
Ako je potrebno, uklonite prekrivač
prtljažnika.
Naslone za glavu gurnite dolje uz
pritiskanje osigurača.
Provedite sigurnosne pojaseve kroz
bočne držače radi njihove zaštite od
oštećenja. Ako preklapate naslon sjedala, sigurnosne pojaseve izvucite van s njim.
Djeljivi naslon
Povucite ručicu za oslobađanje na
odgovarajućoj strani i preklopite ga na jastuk sjedala.
Jadnostruki naslon
Povucite ručicu za oslobađanje na
objema stranama i preklopite ga na
jastuk sjedala.Ako je vozilo potrebno utovariti kroz
stražnja vrata, izvucite sigurnosni
pojas iz vodilice u naslonu sjedala i
umetnite zabravnu pločicu u
udubljenje, kako je prikazano na slici.
Za podizanje gore, podignite naslon
sjedala i vodite ga do uspravnog
položaja dok se ne čuje da se
zaključao.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.
