OPEL CORSA 2016 Uporabniški priročnik

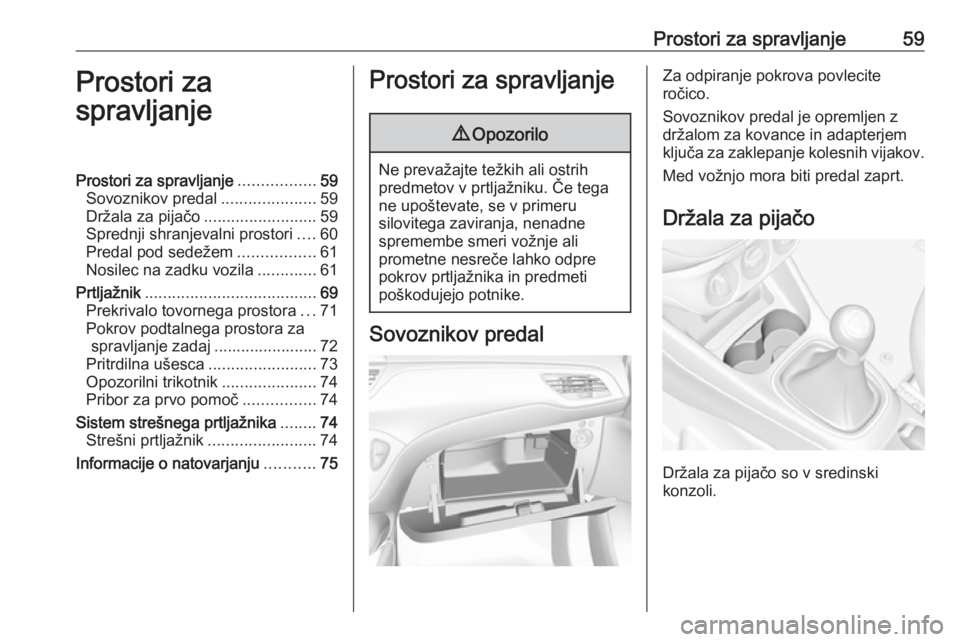

Prostori za spravljanje59Prostori za
spravljanjeProstori za spravljanje .................59
Sovoznikov predal .....................59
Držala za pijačo .........................59
Sprednji shranjevalni prostori ....60
Predal pod sedežem .................61
Nosilec na zadku vozila .............61
Prtljažnik ...................................... 69
Prekrivalo tovornega prostora ...71
Pokrov podtalnega prostora za spravljanje zadaj ....................... 72
Pritrdilna ušesca ........................73
Opozorilni trikotnik .....................74
Pribor za prvo pomoč ................74
Sistem strešnega prtljažnika ........74
Strešni prtljažnik ........................74
Informacije o natovarjanju ...........75Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance in adapterjem
ključa za zaklepanje kolesnih vijakov.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.

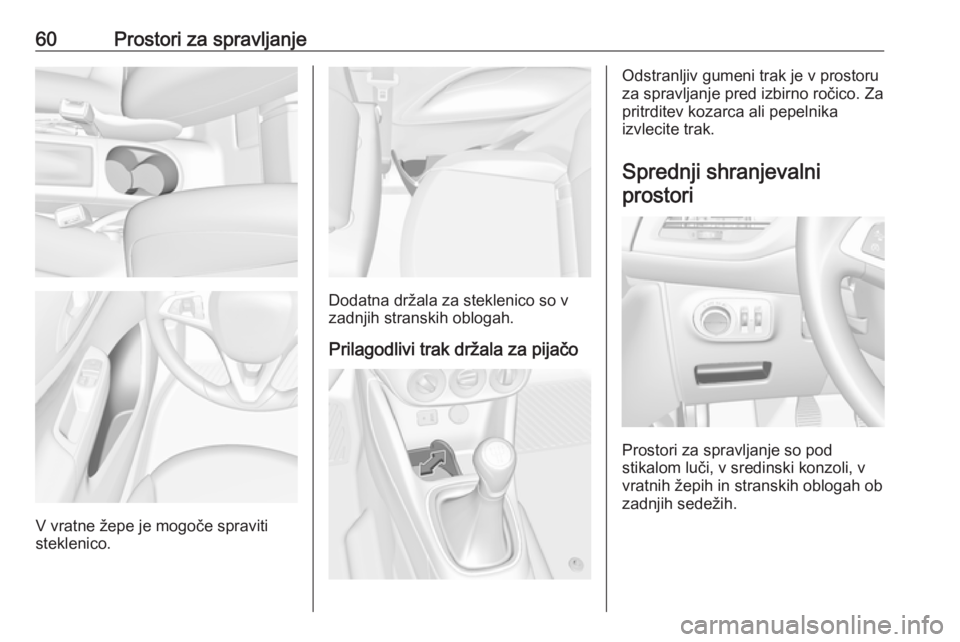

60Prostori za spravljanje
V vratne žepe je mogoče spraviti
steklenico.
Dodatna držala za steklenico so v zadnjih stranskih oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalniprostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli, v
vratnih žepih in stranskih oblogah ob
zadnjih sedežih.

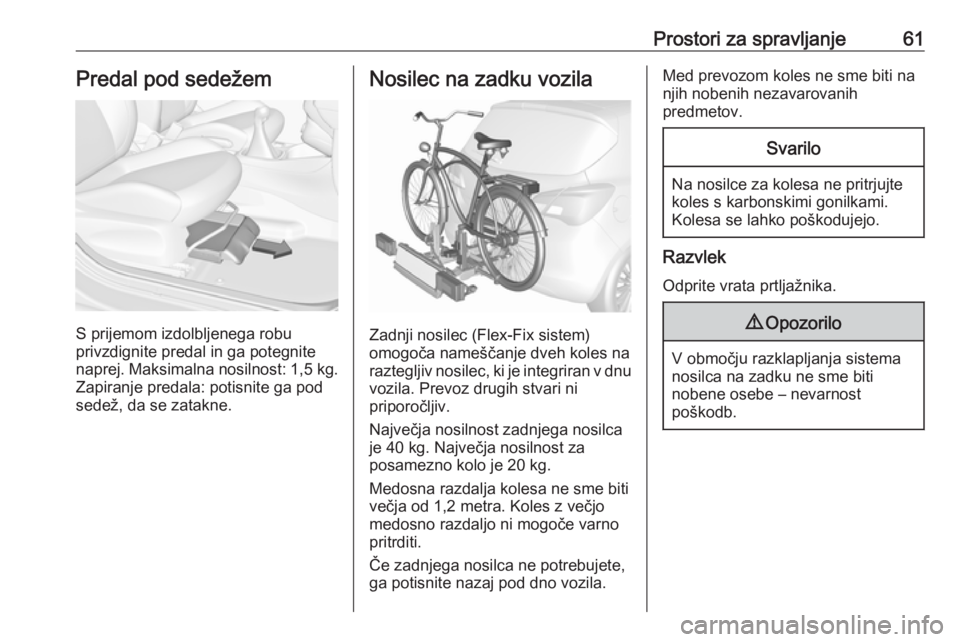

Prostori za spravljanje61Predal pod sedežem
S prijemom izdolbljenega robu
privzdignite predal in ga potegnite
naprej. Maksimalna nosilnost: 1,5 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Nosilec na zadku vozila
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja nosilnost zadnjega nosilca
je 40 kg. Največja nosilnost za
posamezno kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,2 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga potisnite nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa se lahko poškodujejo.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
nosilca na zadku ne sme biti
nobene osebe – nevarnost
poškodb.

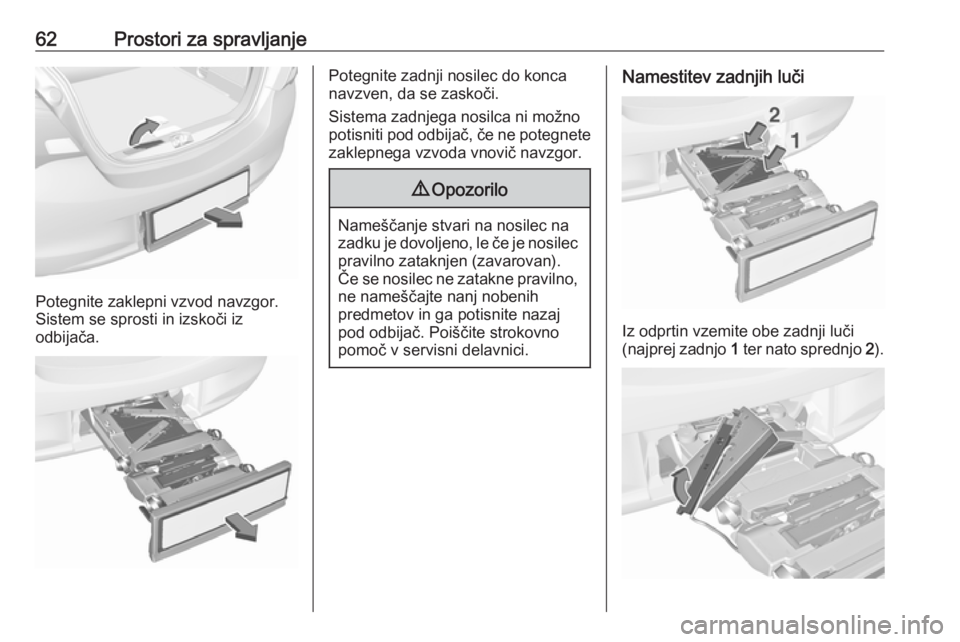

62Prostori za spravljanje
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).

Prostori za spravljanje63Na hrbtnem delu zadnje luči do konca
odprite nosilec, dokler se ne zatakne.
Zaporno ročico potisnite navzdol in
potisnite nosilec luči v držalo, dokler se ne zaskoči.
Ta postopek ponovite še za drugo luč.
Preverite položaj ožičenja in luči in
zagotovite, da so pravilno
nameščene in zavarovane.
Pritrditev sistema zadnjega
nosilca
Preklopite najprej levo zaklepno
ročico 1 in nato še desno 2 do
blokade. Obe zaklepni ročici morata
biti usmerjeni nazaj, sicer prevoz ni
varen.
Opomba
Zaprite vrata prtljažnika.

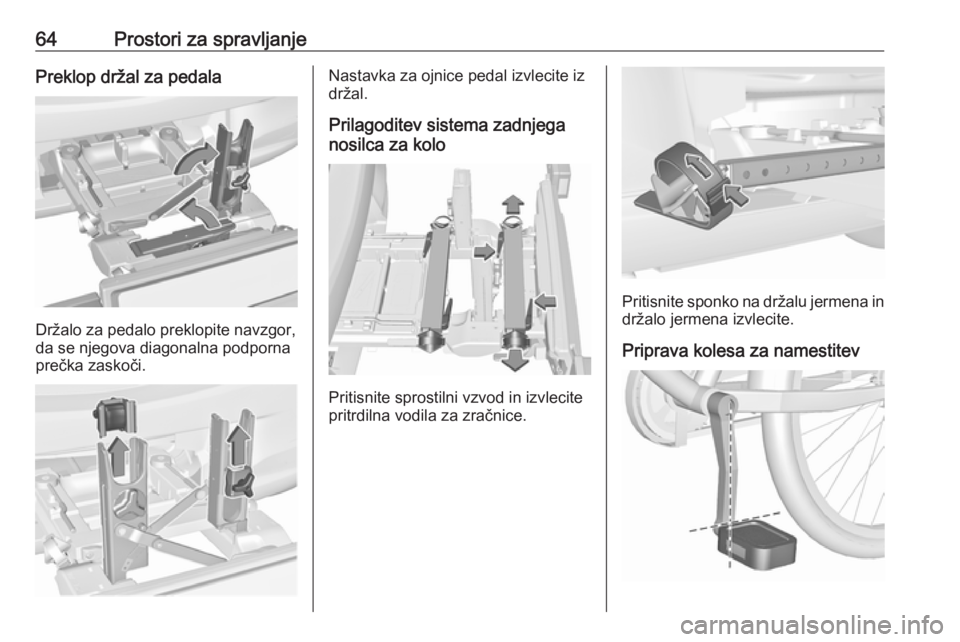

64Prostori za spravljanjePreklop držal za pedala
Držalo za pedalo preklopite navzgor,
da se njegova diagonalna podporna prečka zaskoči.
Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev

Prostori za spravljanje65Opomba
Največja širina za ročico stopalke je 38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.
Namestitev kolesa na sistem
zadnjega nosilcaZ vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi ojnicami
pedal obrnite vložek za pedal
navzven (položaj 5).
V primeru koles z izbočenimi ojnicami
pedal obrnite vložek za pedal
navznoter (položaj 1).
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje komplet zobatih koles.

66Prostori za spravljanje
Vstavite nastavek za gonilko v držaloza pedal od zgoraj in ga potisnite
navzdol do spodnjega roba
zobniškega prenosa.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Pritrdilna vodila namestite tako, da je
kolo približno vodoravno. Razmak
med pedalom in vrati prtljažnika mora
biti najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih vodilih.
Svarilo
Prepričajte se, da ste prostore za
pnevmatike povlekli navzven
kolikor je potrebno, zato da je vanj mogoče spraviti obe pnevmatiki
kolesa. V nasprotnem primeru ni
zagotovljena vodoravna pritrditev
kolesa. Če tega ne upoštevate, se
lahko kolesa poškodujejo zaradi
vročega izpuha.
Kolo namestite longitudinalno glede
na vozilo: Popustite vijak nastavka za
ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico na držalu pedala.
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za

Prostori za spravljanje67zračnice in z vrtljivo ročico na držalu
pedala. Zagotovite tudi, da bo med
kolesom in vozilom primeren razmak.
Pritegnite vijak na nastavku za
gonilko z roko.
Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Opomba
Za večjo vidnost je priporočljivo pritrditi opozorilni znak na zadnje
kolo.
Odstranitev koloes z zadnjega
nosilca
Popustite jermena na obeh
zračnicah.
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.

68Prostori za spravljanje
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!
Preklopite najprej desno zaklepno
ročico ( 1) navznoter in nato še levo
( 2 ), da se zatakne v svojem držalu.
