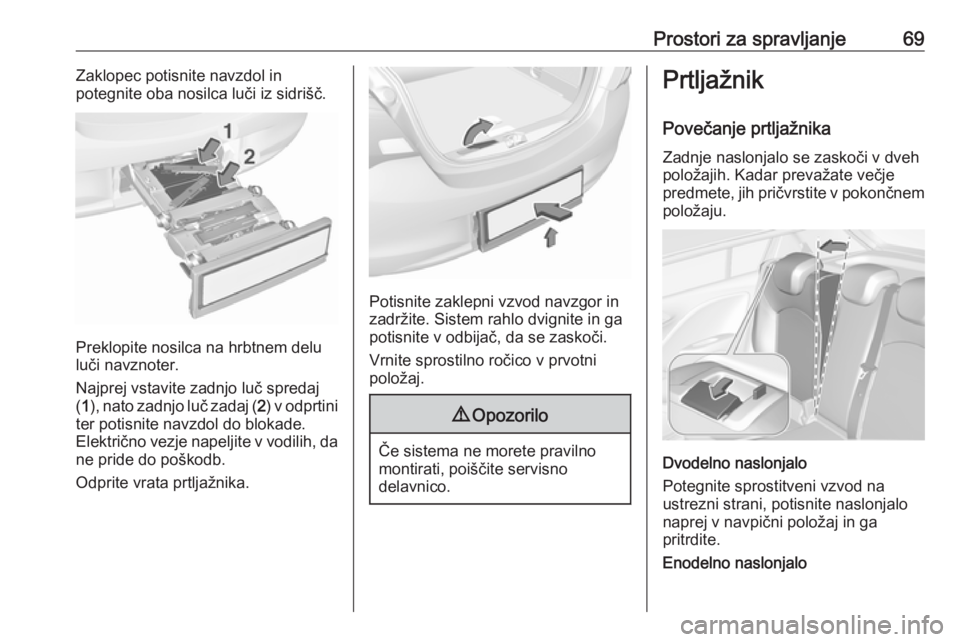

Page 71 of 273
Prostori za spravljanje69Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite nosilca na hrbtnem delu
luči navznoter.
Najprej vstavite zadnjo luč spredaj
( 1 ), nato zadnjo luč zadaj ( 2) v odprtini
ter potisnite navzdol do blokade.
Električno vezje napeljite v vodilih, da
ne pride do poškodb.
Odprite vrata prtljažnika.
Potisnite zaklepni vzvod navzgor in
zadržite. Sistem rahlo dvignite in ga
potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Povečanje prtljažnika
Zadnje naslonjalo se zaskoči v dveh
položajih. Kadar prevažate večje
predmete, jih pričvrstite v pokončnem
položaju.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani, potisnite naslonjalo
naprej v navpični položaj in ga
pritrdite.
Enodelno naslonjalo

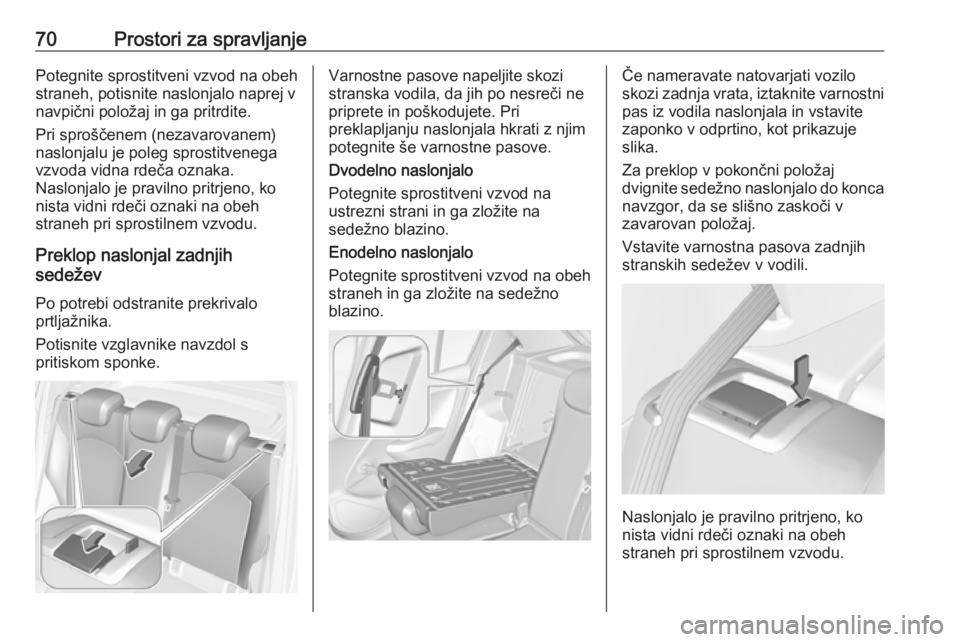

Page 72 of 273
70Prostori za spravljanjePotegnite sprostitveni vzvod na obeh
straneh, potisnite naslonjalo naprej v
navpični položaj in ga pritrdite.
Pri sproščenem (nezavarovanem)
naslonjalu je poleg sprostitvenega
vzvoda vidna rdeča oznaka.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.
Preklop naslonjal zadnjih
sedežev
Po potrebi odstranite prekrivalo
prtljažnika.
Potisnite vzglavnike navzdol s
pritiskom sponke.Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči ne
priprete in poškodujete. Pri
preklapljanju naslonjala hkrati z njim
potegnite še varnostne pasove.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani in ga zložite na
sedežno blazino.
Enodelno naslonjalo
Potegnite sprostitveni vzvod na obeh
straneh in ga zložite na sedežno
blazino.Če nameravate natovarjati vozilo
skozi zadnja vrata, iztaknite varnostni pas iz vodila naslonjala in vstavite
zaponko v odprtino, kot prikazuje
slika.
Za preklop v pokončni položaj
dvignite sedežno naslonjalo do konca
navzgor, da se slišno zaskoči v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.

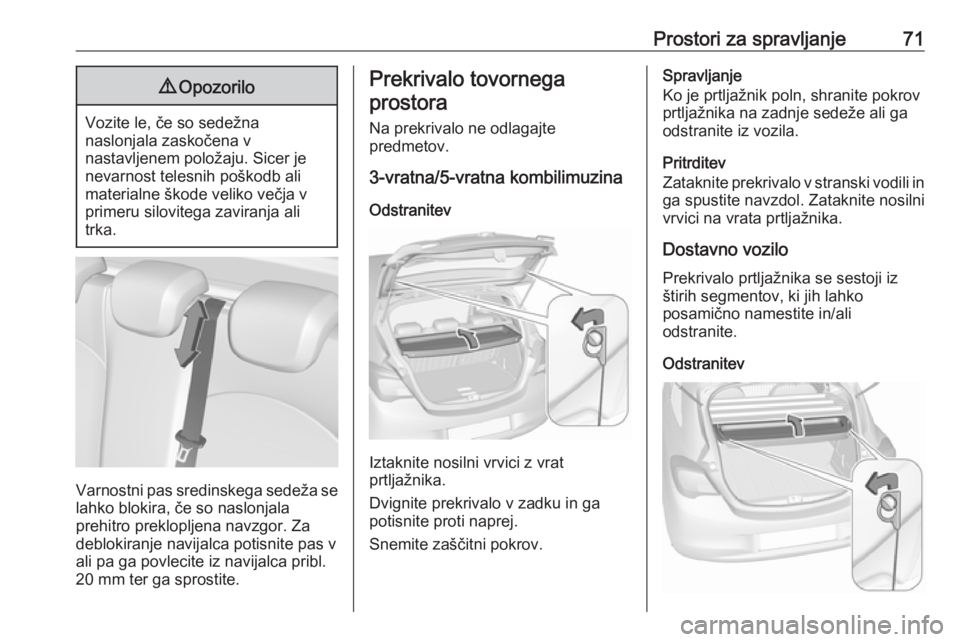

Page 73 of 273
Prostori za spravljanje719Opozorilo
Vozite le, če so sedežna
naslonjala zaskočena v
nastavljenem položaju. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
3-vratna/5-vratna kombilimuzina
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Spravljanje
Ko je prtljažnik poln, shranite pokrov
prtljažnika na zadnje sedeže ali ga
odstranite iz vozila.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Dostavno vozilo Prekrivalo prtljažnika se sestoji iz
štirih segmentov, ki jih lahko
posamično namestite in/ali
odstranite.
Odstranitev

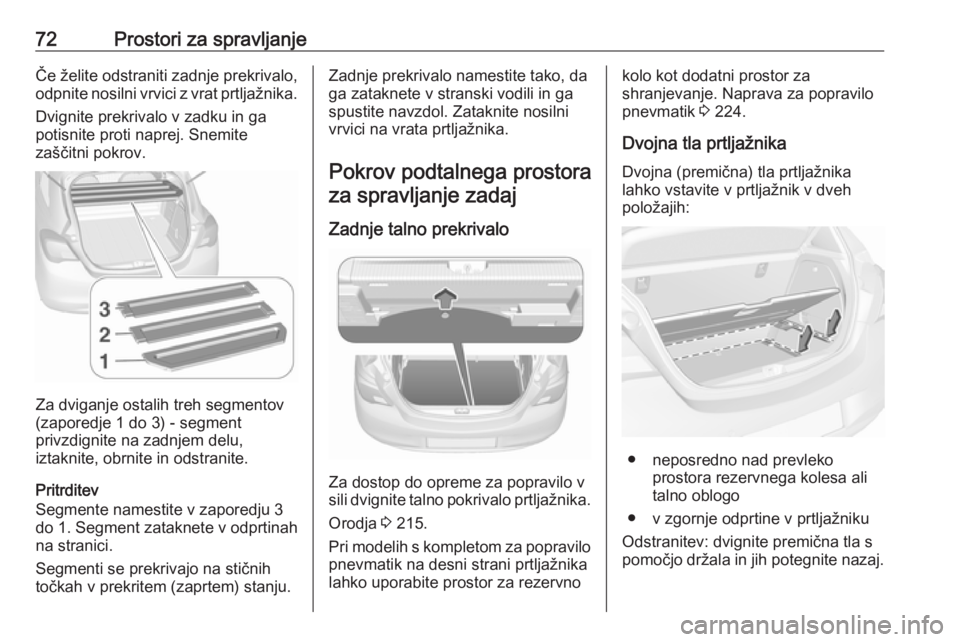

Page 74 of 273
72Prostori za spravljanjeČe želite odstraniti zadnje prekrivalo,
odpnite nosilni vrvici z vrat prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej. Snemite
zaščitni pokrov.
Za dviganje ostalih treh segmentov
(zaporedje 1 do 3) - segment
privzdignite na zadnjem delu,
iztaknite, obrnite in odstranite.
Pritrditev
Segmente namestite v zaporedju 3
do 1. Segment zataknete v odprtinah na stranici.
Segmenti se prekrivajo na stičnih
točkah v prekritem (zaprtem) stanju.
Zadnje prekrivalo namestite tako, da
ga zataknete v stranski vodili in ga
spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Pokrov podtalnega prostora za spravljanje zadaj
Zadnje talno prekrivalo
Za dostop do opreme za popravilo v
sili dvignite talno pokrivalo prtljažnika.
Orodja 3 215.
Pri modelih s kompletom za popravilo
pnevmatik na desni strani prtljažnika
lahko uporabite prostor za rezervno
kolo kot dodatni prostor za
shranjevanje. Naprava za popravilo
pnevmatik 3 224.
Dvojna tla prtljažnika
Dvojna (premična) tla prtljažnika lahko vstavite v prtljažnik v dveh
položajih:
● neposredno nad prevleko prostora rezervnega kolesa ali
talno oblogo
● v zgornje odprtine v prtljažniku
Odstranitev: dvignite premična tla s
pomočjo držala in jih potegnite nazaj.

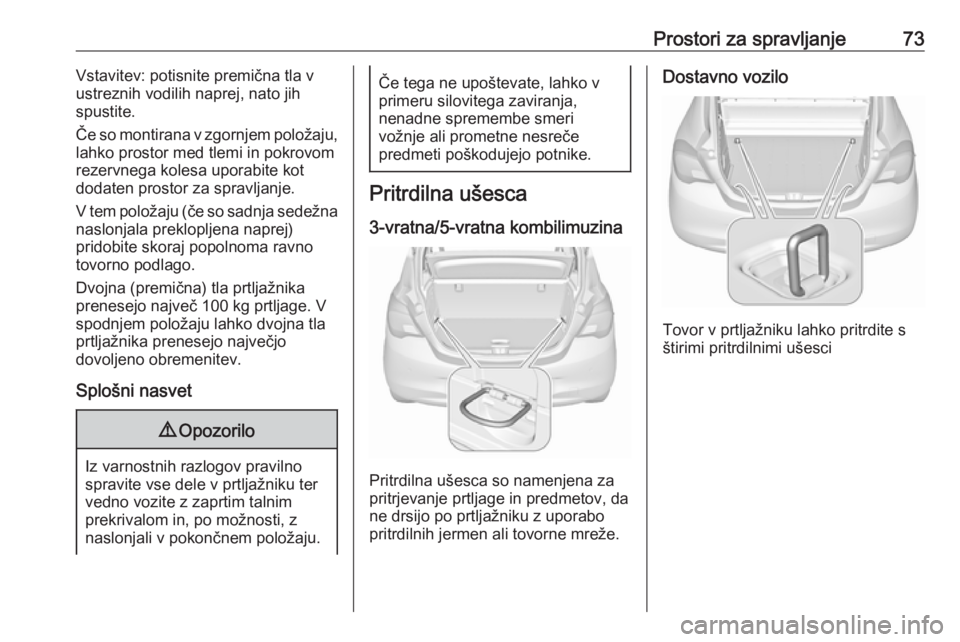

Page 75 of 273
Prostori za spravljanje73Vstavitev: potisnite premična tla v
ustreznih vodilih naprej, nato jih
spustite.
Če so montirana v zgornjem položaju,
lahko prostor med tlemi in pokrovom
rezervnega kolesa uporabite kot
dodaten prostor za spravljanje.
V tem položaju (če so sadnja sedežna
naslonjala preklopljena naprej)
pridobite skoraj popolnoma ravno
tovorno podlago.
Dvojna (premična) tla prtljažnika prenesejo največ 100 kg prtljage. V
spodnjem položaju lahko dvojna tla
prtljažnika prenesejo največjo
dovoljeno obremenitev.
Splošni nasvet9 Opozorilo
Iz varnostnih razlogov pravilno
spravite vse dele v prtljažniku ter
vedno vozite z zaprtim talnim
prekrivalom in, po možnosti, z
naslonjali v pokončnem položaju.
Če tega ne upoštevate, lahko v
primeru silovitega zaviranja,
nenadne spremembe smeri
vožnje ali prometne nesreče
predmeti poškodujejo potnike.
Pritrdilna ušesca
3-vratna/5-vratna kombilimuzina
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo
pritrdilnih jermen ali tovorne mreže.
Dostavno vozilo
Tovor v prtljažniku lahko pritrdite s
štirimi pritrdilnimi ušesci
Page 76 of 273

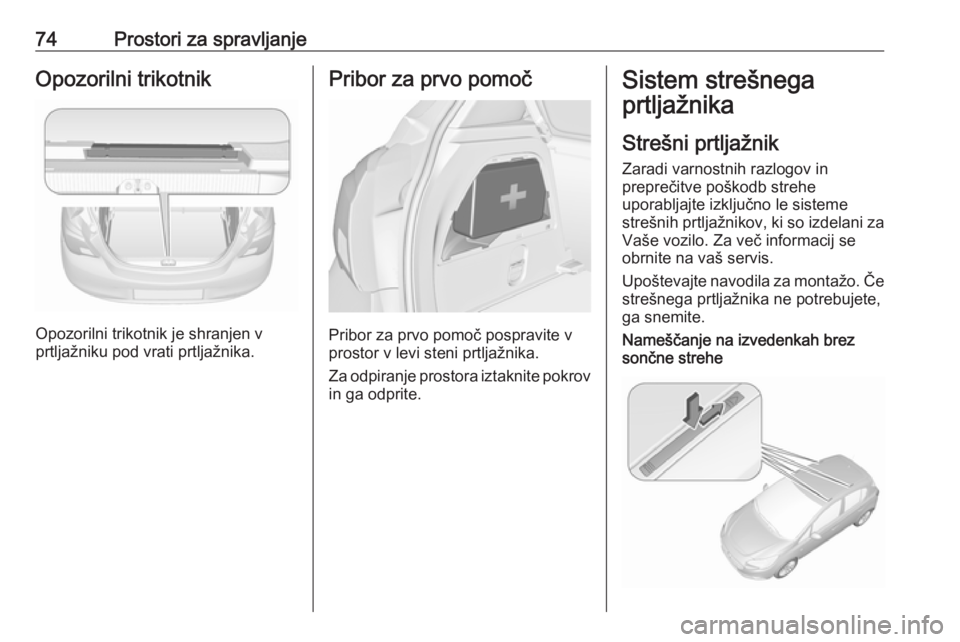

74Prostori za spravljanjeOpozorilni trikotnik
Opozorilni trikotnik je shranjen v
prtljažniku pod vrati prtljažnika.
Pribor za prvo pomoč
Pribor za prvo pomoč pospravite v
prostor v levi steni prtljažnika.
Za odpiranje prostora iztaknite pokrov
in ga odprite.
Sistem strešnega
prtljažnika
Strešni prtljažnik Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.Nameščanje na izvedenkah brez
sončne strehe

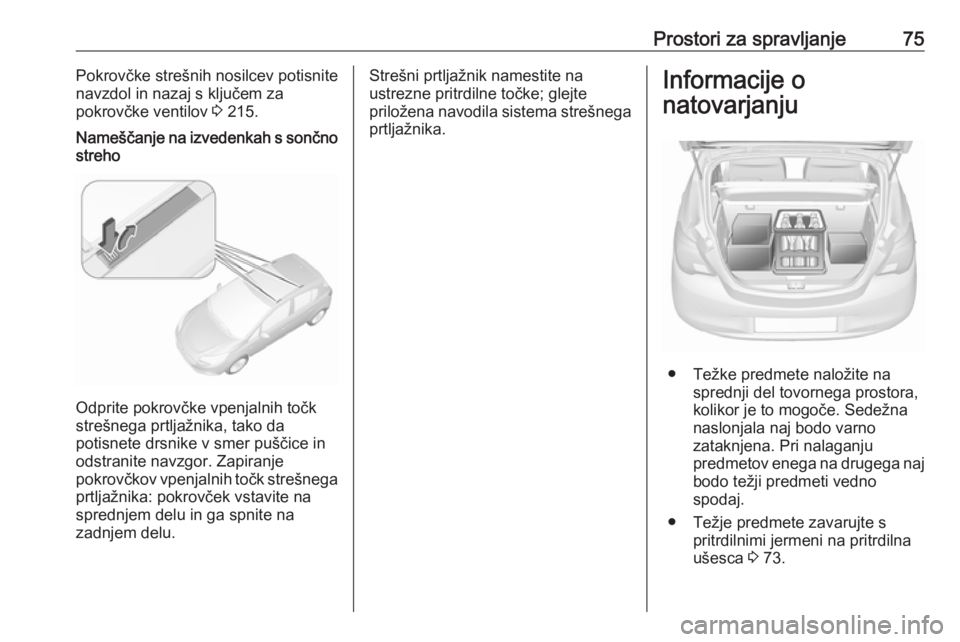

Page 77 of 273
Prostori za spravljanje75Pokrovčke strešnih nosilcev potisnite
navzdol in nazaj s ključem za
pokrovčke ventilov 3 215.Nameščanje na izvedenkah s sončno
streho
Odprite pokrovčke vpenjalnih točk
strešnega prtljažnika, tako da
potisnete drsnike v smer puščice in
odstranite navzgor. Zapiranje
pokrovčkov vpenjalnih točk strešnega
prtljažnika: pokrovček vstavite na
sprednjem delu in ga spnite na
zadnjem delu.
Strešni prtljažnik namestite na
ustrezne pritrdilne točke; glejte
priložena navodila sistema strešnega prtljažnika.Informacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno
spodaj.
● Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 73.
Page 78 of 273
76Prostori za spravljanje● Za obešanje vrečk in drugihmanjših stvari uporabite kavelj na
desni steni prtljažnika.
Maksimalna nosilnost: 5 kg.
● Zavarujte tovor v prtljažniku, da ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 245) in
osnovno maso praznega (za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
Pogosto preverite in pritegnite
pritrdilne trakove.
Ne vozite hitreje od 120 km/h.
Maksimalna obremenitev strehe:
75 kg. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na
strehi.

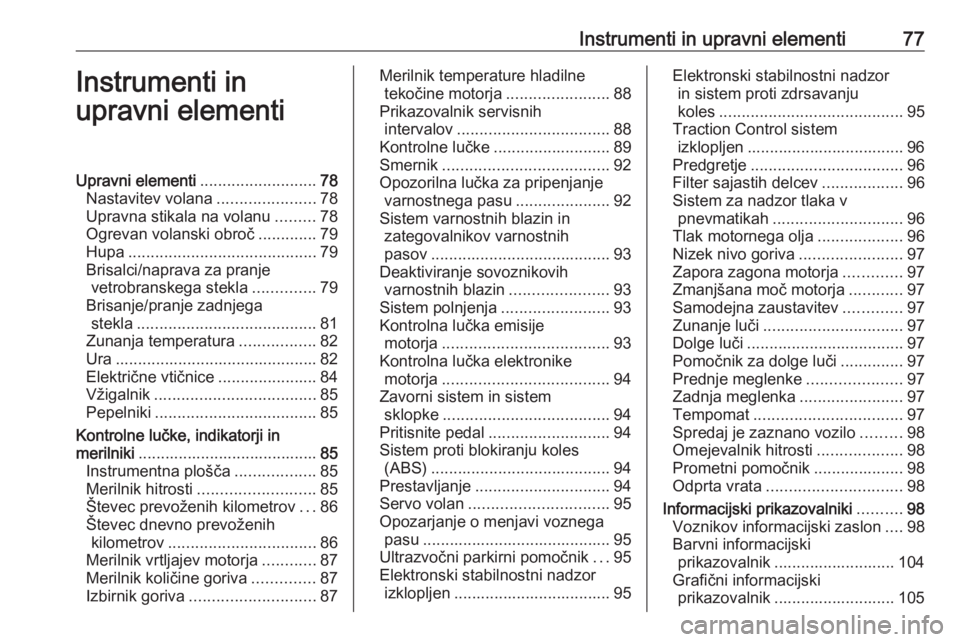

Page 79 of 273
Instrumenti in upravni elementi77Instrumenti in
upravni elementiUpravni elementi ..........................78
Nastavitev volana ......................78
Upravna stikala na volanu .........78
Ogrevan volanski obroč .............79
Hupa .......................................... 79
Brisalci/naprava za pranje vetrobranskega stekla ..............79
Brisanje/pranje zadnjega stekla ........................................ 81
Zunanja temperatura .................82
Ura ............................................. 82
Električne vtičnice ......................84
Vžigalnik .................................... 85
Pepelniki .................................... 85
Kontrolne lučke, indikatorji in
merilniki ........................................ 85
Instrumentna plošča ..................85
Merilnik hitrosti .......................... 85
Števec prevoženih kilometrov ...86
Števec dnevno prevoženih kilometrov ................................. 86
Merilnik vrtljajev motorja ............87
Merilnik količine goriva ..............87
Izbirnik goriva ............................ 87Merilnik temperature hladilne
tekočine motorja .......................88
Prikazovalnik servisnih intervalov .................................. 88
Kontrolne lučke .......................... 89
Smernik ..................................... 92
Opozorilna lučka za pripenjanje varnostnega pasu .....................92
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ........................................ 93
Deaktiviranje sovoznikovih varnostnih blazin ......................93
Sistem polnjenja ........................93
Kontrolna lučka emisije motorja ..................................... 93
Kontrolna lučka elektronike motorja ..................................... 94
Zavorni sistem in sistem sklopke ..................................... 94
Pritisnite pedal ........................... 94
Sistem proti blokiranju koles (ABS) ........................................ 94
Prestavljanje .............................. 94
Servo volan ............................... 95
Opozarjanje o menjavi voznega pasu .......................................... 95
Ultrazvočni parkirni pomočnik ...95
Elektronski stabilnostni nadzor izklopljen ................................... 95Elektronski stabilnostni nadzorin sistem proti zdrsavanju
koles ......................................... 95
Traction Control sistem izklopljen ................................... 96
Predgretje .................................. 96
Filter sajastih delcev ..................96
Sistem za nadzor tlaka v pnevmatikah ............................. 96
Tlak motornega olja ...................96
Nizek nivo goriva .......................97
Zapora zagona motorja .............97
Zmanjšana moč motorja ............97
Samodejna zaustavitev .............97
Zunanje luči ............................... 97
Dolge luči ................................... 97
Pomočnik za dolge luči ..............97
Prednje meglenke .....................97
Zadnja meglenka .......................97
Tempomat ................................. 97
Spredaj je zaznano vozilo .........98
Omejevalnik hitrosti ...................98
Prometni pomočnik ....................98
Odprta vrata .............................. 98
Informacijski prikazovalniki ..........98
Voznikov informacijski zaslon ....98
Barvni informacijski prikazovalnik ........................... 104
Grafični informacijski prikazovalnik ........................... 105

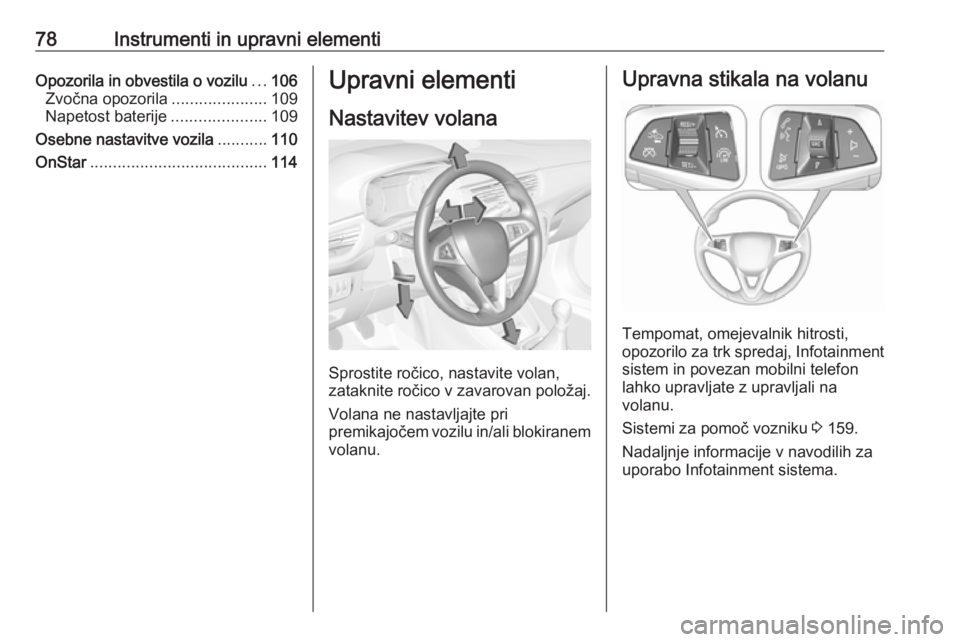

Page 80 of 273
78Instrumenti in upravni elementiOpozorila in obvestila o vozilu...106
Zvočna opozorila .....................109
Napetost baterije .....................109
Osebne nastavitve vozila ...........110
OnStar ....................................... 114Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Tempomat, omejevalnik hitrosti,
opozorilo za trk spredaj, Infotainment sistem in povezan mobilni telefon
lahko upravljate z upravljali na
volanu.
Sistemi za pomoč vozniku 3 159.
Nadaljnje informacije v navodilih za uporabo Infotainment sistema.
