Fahren und Bedienung169schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten
Sicherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Systemgrenzen
Das System ist nur auf das Warnen
vor Fahrzeugen ausgelegt; es kann
aber auch auf andere Gegenstände
reagieren.
Unter folgenden Umständen erkennt das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung
beeinträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Matsch, Schlamm, Schmutz,Schäden an der Windschutz‐
scheibe oder durch Fremdkörper wie Aufkleber verdeckt ist
Abstandswarnung
Die Abstandswarnung zeigt den
Abstand zu einem vorausfahrenden Fahrzeug an. Mit der Frontkamera in
der Windschutzscheibe wird der
Abstand zu dem Fahrzeug gemes‐
sen, das auf der gleichen Spur vor
dem eigenen Fahrzeug fährt. Sie wird ab einer Geschwindigkeit von
40 km/h aktiviert.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu
diesem Abstand (in Sekunden) auf
einer Seite im Fahrerinformations‐
zentrum 3 100 angezeigt. MENU am
Blinkerhebel drücken, um denEintrag ? auszuwählen. Das
Daumenrad drehen, um die Seite für
die Abstandswarnung auszuwählen.
Der kleinste angezeigte Abstand
beträgt 0,5 Sekunden.
Wenn kein vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein
Fahrzeug im berücksichtigten
Bereich befindet, werden zwei Striche
angezeigt: -.- s.

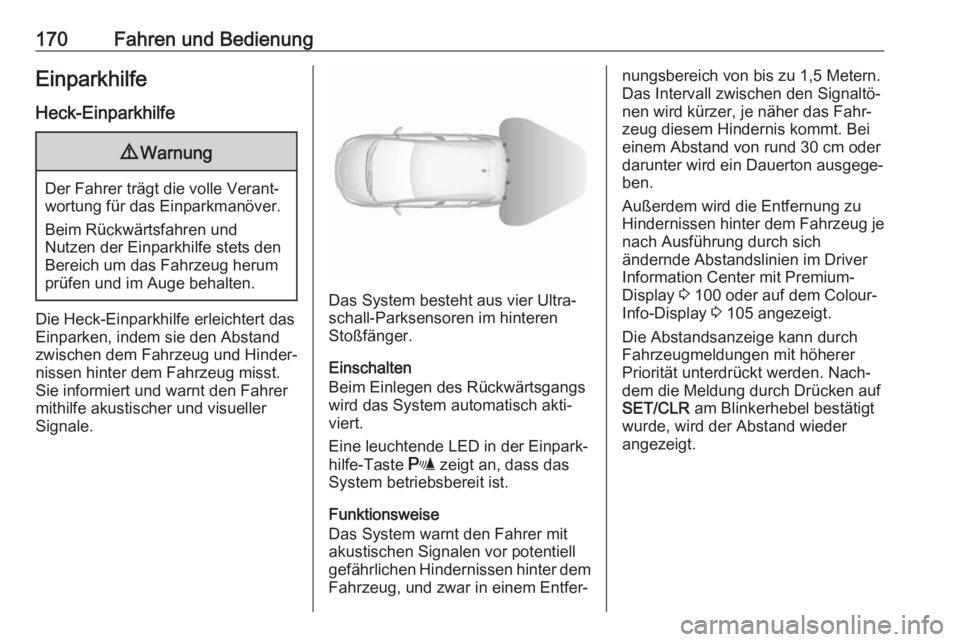

170Fahren und BedienungEinparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mithilfe akustischer und visueller
Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Eine leuchtende LED in der Einpark‐
hilfe-Taste r zeigt an, dass das
System betriebsbereit ist.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem
Fahrzeug, und zwar in einem Entfer‐
nungsbereich von bis zu 1,5 Metern.
Das Intervall zwischen den Signaltö‐
nen wird kürzer, je näher das Fahr‐
zeug diesem Hindernis kommt. Bei
einem Abstand von rund 30 cm oder darunter wird ein Dauerton ausgege‐
ben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug je nach Ausführung durch sich
ändernde Abstandslinien im Driver
Information Center mit Premium-
Display 3 100 oder auf dem Colour-
Info-Display 3 105 angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach‐
dem die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder
angezeigt.

Fahren und Bedienung171Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
In beiden Fällen erlischt die LED in
der Taste.
Störung
Im Falle einer Störung oder eines
vorübergehenden Systemausfalls, z.
B. aufgrund eines hohen Geräusch‐
pegels von außen oder anderer Stör‐
faktoren, blinkt die LED in der Taste
drei Sekunden lang und erlischt dann.
Die Kontrollleuchte r leuchtet im
Instrument auf 3 97 oder im Driver
Information Center wird eine Meldung
eingeblendet.
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mithilfe akustischer und
visueller Signale.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Das System wird auch automatisch bei einer Geschwindigkeit bis zu 11
km/h aktiviert.

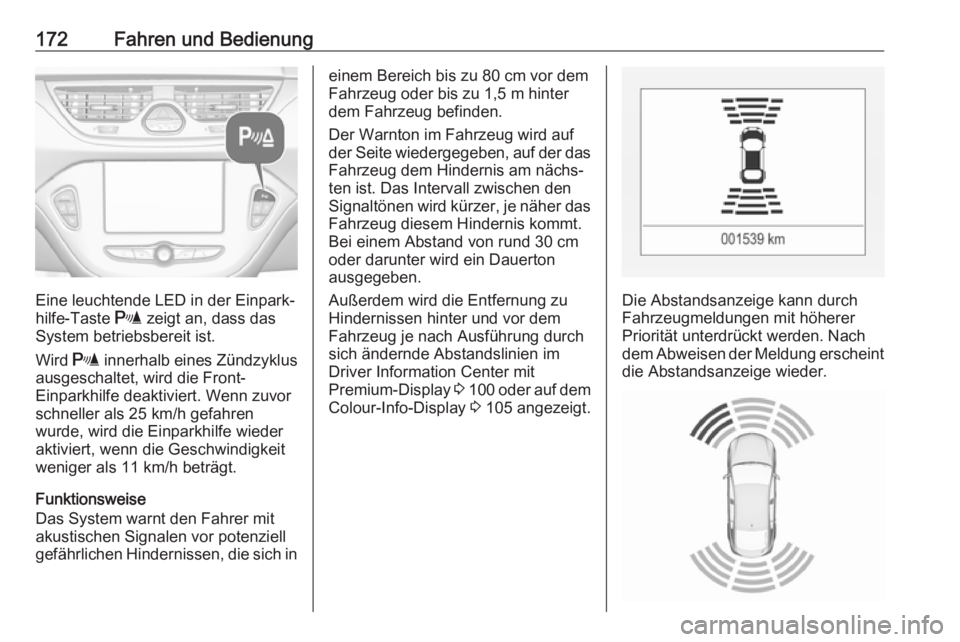

172Fahren und Bedienung
Eine leuchtende LED in der Einpark‐
hilfe-Taste r zeigt an, dass das
System betriebsbereit ist.
Wird r innerhalb eines Zündzyklus
ausgeschaltet, wird die Front- Einparkhilfe deaktiviert. Wenn zuvor
schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
weniger als 11 km/h beträgt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potenziell
gefährlichen Hindernissen, die sich in
einem Bereich bis zu 80 cm vor dem
Fahrzeug oder bis zu 1,5 m hinter
dem Fahrzeug befinden.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter und vor dem Fahrzeug je nach Ausführung durch
sich ändernde Abstandslinien im
Driver Information Center mit
Premium-Display 3 100 oder auf dem
Colour-Info-Display 3 105 angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach
dem Abweisen der Meldung erscheint die Abstandsanzeige wieder.

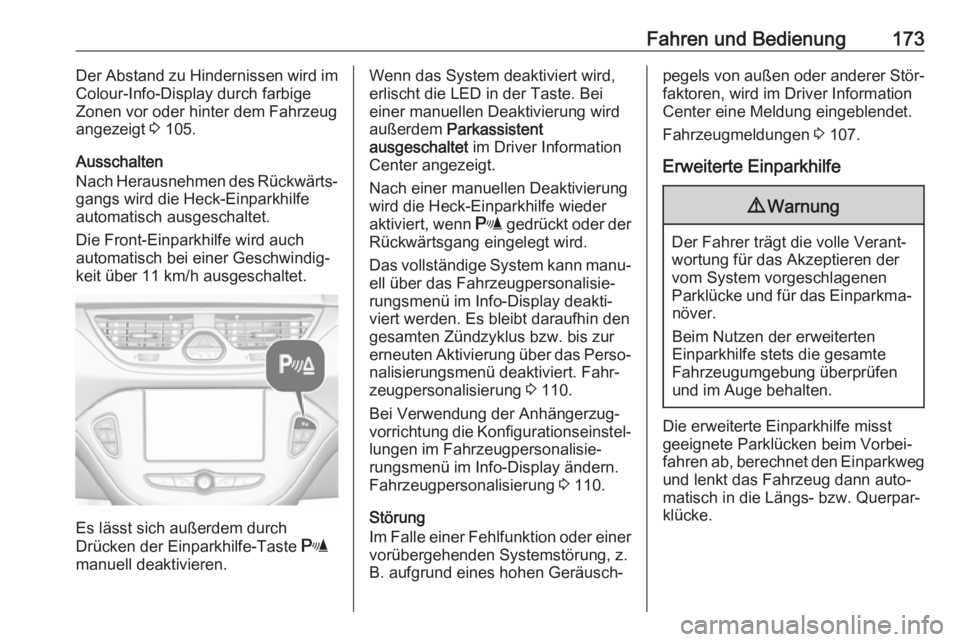

Fahren und Bedienung173Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige
Zonen vor oder hinter dem Fahrzeug
angezeigt 3 105.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe
automatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit über 11 km/h ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Wenn das System deaktiviert wird,
erlischt die LED in der Taste. Bei
einer manuellen Deaktivierung wird außerdem Parkassistent
ausgeschaltet im Driver Information
Center angezeigt.
Nach einer manuellen Deaktivierung
wird die Heck-Einparkhilfe wieder
aktiviert, wenn r gedrückt oder der
Rückwärtsgang eingelegt wird.
Das vollständige System kann manu‐ ell über das Fahrzeugpersonalisie‐
rungsmenü im Info-Display deakti‐
viert werden. Es bleibt daraufhin den gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung über das Perso‐
nalisierungsmenü deaktiviert. Fahr‐
zeugpersonalisierung 3 110.
Bei Verwendung der Anhängerzug‐ vorrichtung die Konfigurationseinstel‐ lungen im Fahrzeugpersonalisie‐
rungsmenü im Info-Display ändern.
Fahrzeugpersonalisierung 3 110.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung, z.
B. aufgrund eines hohen Geräusch‐pegels von außen oder anderer Stör‐
faktoren, wird im Driver Information
Center eine Meldung eingeblendet.
Fahrzeugmeldungen 3 107.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.

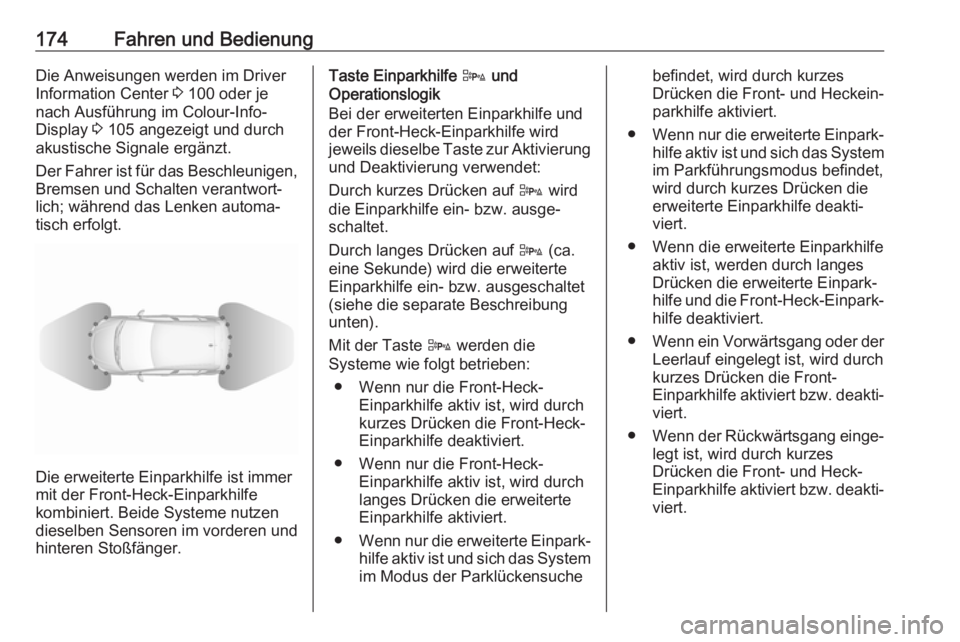

174Fahren und BedienungDie Anweisungen werden im DriverInformation Center 3 100 oder je
nach Ausführung im Colour-Info- Display 3 105 angezeigt und durch
akustische Signale ergänzt.
Der Fahrer ist für das Beschleunigen, Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert. Beide Systeme nutzen dieselben Sensoren im vorderen und
hinteren Stoßfänger.
Taste Einparkhilfe D
und
Operationslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird
jeweils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐
schaltet.
Durch langes Drücken auf D (ca.
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe die separate Beschreibung
unten).
Mit der Taste D werden die
Systeme wie folgt betrieben:
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchkurzes Drücken die Front-Heck-
Einparkhilfe deaktiviert.
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchlanges Drücken die erweiterte
Einparkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Modus der Parklückensuchebefindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,
wird durch kurzes Drücken die
erweiterte Einparkhilfe deakti‐
viert.
● Wenn die erweiterte Einparkhilfe aktiv ist, werden durch langes
Drücken die erweiterte Einpark‐
hilfe und die Front-Heck-Einpark‐ hilfe deaktiviert.
● Wenn ein Vorwärtsgang oder der
Leerlauf eingelegt ist, wird durch
kurzes Drücken die Front-
Einparkhilfe aktiviert bzw. deakti‐
viert.
● Wenn der Rückwärtsgang einge‐
legt ist, wird durch kurzes
Drücken die Front- und Heck-
Einparkhilfe aktiviert bzw. deakti‐
viert.

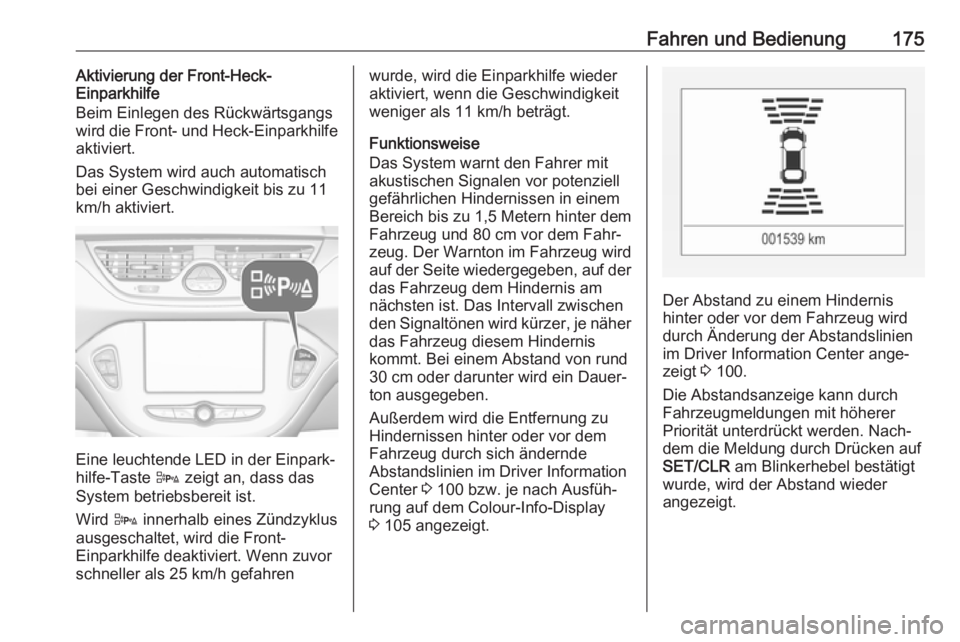

Fahren und Bedienung175Aktivierung der Front-Heck-
Einparkhilfe
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Das System wird auch automatisch bei einer Geschwindigkeit bis zu 11
km/h aktiviert.
Eine leuchtende LED in der Einpark‐
hilfe-Taste D zeigt an, dass das
System betriebsbereit ist.
Wird D innerhalb eines Zündzyklus
ausgeschaltet, wird die Front-
Einparkhilfe deaktiviert. Wenn zuvor
schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
weniger als 11 km/h beträgt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potenziell
gefährlichen Hindernissen in einem
Bereich bis zu 1,5 Metern hinter dem
Fahrzeug und 80 cm vor dem Fahr‐
zeug. Der Warnton im Fahrzeug wird
auf der Seite wiedergegeben, auf der
das Fahrzeug dem Hindernis am
nächsten ist. Das Intervall zwischen
den Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis
kommt. Bei einem Abstand von rund
30 cm oder darunter wird ein Dauer‐
ton ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter oder vor dem
Fahrzeug durch sich ändernde
Abstandslinien im Driver Information
Center 3 100 bzw. je nach Ausfüh‐
rung auf dem Colour-Info-Display
3 105 angezeigt.
Der Abstand zu einem Hindernis
hinter oder vor dem Fahrzeug wird
durch Änderung der Abstandslinien
im Driver Information Center ange‐
zeigt 3 100.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach‐
dem die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder
angezeigt.

176Fahren und Bedienung
Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige
Zonen vor oder hinter dem Fahrzeug
angezeigt 3 105.
Deaktivierung der Front-Heck-
Einparkhilfe
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe
automatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit über 11 km/h ausgeschaltet.
Es lässt sich außerdem durch kurzes Drücken der Einparkhilfe-Taste D
manuell deaktivieren.
Wenn das System manuell deaktiviert
wird, erlischt die LED in der Taste und im Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Nach einer manuellen Deaktivierung
wird die Heck-Einparkhilfe wieder
aktiviert, wenn D kurz gedrückt oder
der Rückwärtsgang eingelegt wird.
Das vollständige System kann manu‐
ell über das Fahrzeugpersonalisie‐
rungsmenü im Info-Display deakti‐
viert werden. Es bleibt daraufhin den gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung über das Perso‐
nalisierungsmenü deaktiviert. Fahr‐
zeugpersonalisierung 3 110.
Bei Verwendung der Anhängerzug‐ vorrichtung die Konfigurationseinstel‐ lungen im Fahrzeugpersonalisie‐
rungsmenü im Info-Display ändern.
Fahrzeugpersonalisierung 3 110.
Aktivierung der erweiterten
Einparkhilfe
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken auf D aktiviert.
Das System erkennt und merkt sich
Parklücken für zehn Meter bei Läng‐
sparklücken bzw. für sechs Meter bei
Querparklücken, wenn der Einpark‐
hilfemodus aktiv ist.
Das System kann nur bei einer
Geschwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge

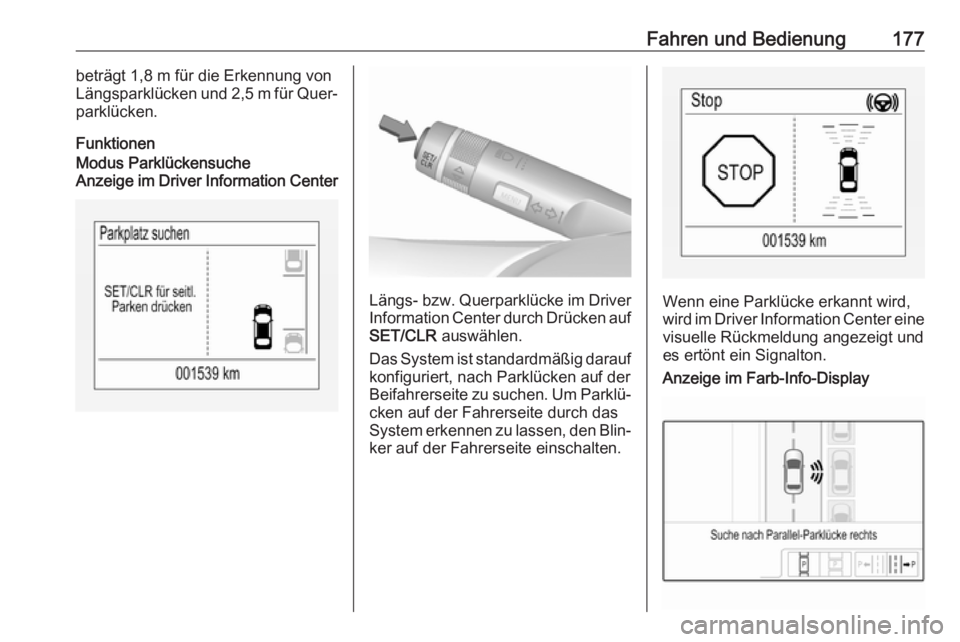

Fahren und Bedienung177beträgt 1,8 m für die Erkennung vonLängsparklücken und 2,5 m für Quer‐
parklücken.
FunktionenModus Parklückensuche
Anzeige im Driver Information Center
Längs- bzw. Querparklücke im Driver Information Center durch Drücken auf
SET/CLR auswählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐ ker auf der Fahrerseite einschalten.Wenn eine Parklücke erkannt wird,
wird im Driver Information Center eine visuelle Rückmeldung angezeigt und
es ertönt ein Signalton.
Anzeige im Farb-Info-Display

178Fahren und BedienungLängs- oder Querparklücke durch
Antippen des entsprechenden
Symbols im Display anwählen.
Parkseite durch Antippen des
entsprechenden Symbols im Display anwählen.
Wenn eine Parklücke erkannt wird,
erscheint im Colour-Info-Display eine visuelle Rückmeldung und es ertönt
ein Signalton.
Wenn der Fahrer nach dem Vorschla‐
gen einer Parklücke nicht anhält,
beginnt das System nach einer ande‐
ren geeigneten Parklücke zu suchen.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 m (Längsparklücken) bzw. 6 m (Querparklücken) nach dem
Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die
Kontrolle über die Lenkung übernom‐ men hat. Daraufhin wird das Fahr‐
zeug automatisch in die Parklücke gelenkt, wobei dem Fahrer ausführli‐
che Anweisungen zum Bremsen,
Beschleunigen und Schalten gege‐
ben werden. Der Fahrer sollte nun das Lenkrad nicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton zeigt an, dass der Abstand
zu einem Hindernis rund 30 cm oder weniger beträgt.
Wenn Sie als Fahrer aus einem belie‐
bigen Grund wieder die Kontrolle
über die Lenkung übernehmen
müssen, halten Sie das Lenkrad nuram äußeren Rand. In diesem Fall
wird der automatische Lenkvorgang
abgebrochen.Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Einen Hinweis, falls Sie während
der Parklückensuche schneller
als 30 km/h fahren bzw. bei der
Parkführung schneller als
8 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung, zu beschleuni‐ gen oder zu bremsen.
● Bei einigen Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt.
