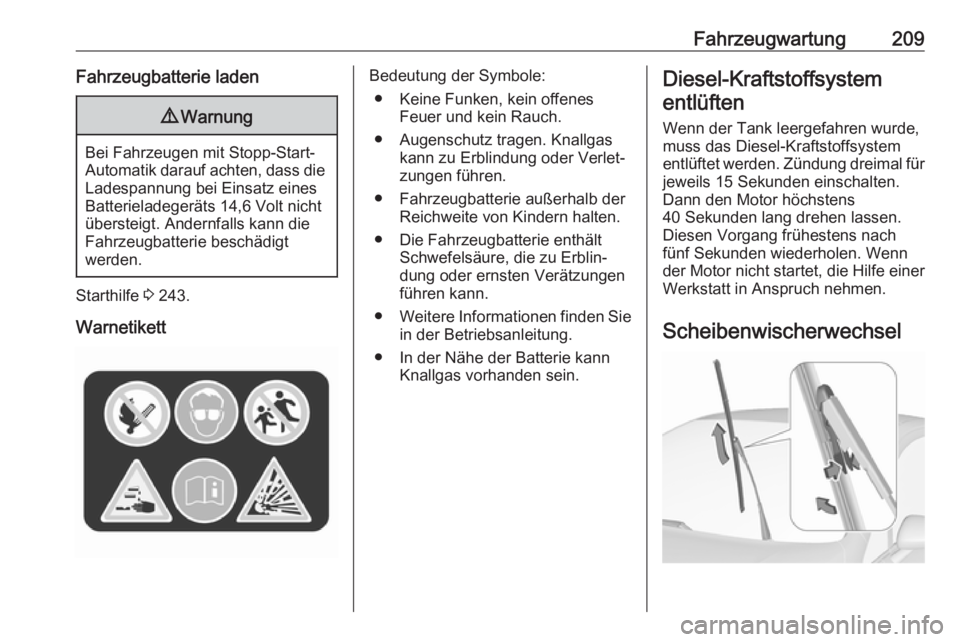

Fahrzeugwartung209Fahrzeugbatterie laden9Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 243.
Warnetikett
Bedeutung der Symbole: ● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● In der Nähe der Batterie kann Knallgas vorhanden sein.Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leergefahren wurde,
muss das Diesel-Kraftstoffsystem entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
fünf Sekunden wiederholen. Wenn
der Motor nicht startet, die Hilfe einer
Werkstatt in Anspruch nehmen.
Scheibenwischerwechsel

210FahrzeugwartungDen Wischerarm anheben, bis er inder angehobenen Stellung bleibt. Die
Arretierungen an beiden Seiten
drücken, das Wischerblatt in einen
Winkel von 90° zum Wischerarm
neigen und nach oben abziehen.
Einbau in umgekehrter Reihenfolge.
Den Wischerarm vorsichtig nach
unten lassen.
Wischerblatt an der Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und drücken, bis es einrastet.
Den Wischerarm vorsichtig nach
unten lassen.Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Standlicht, Abblend- und
Fernlicht.

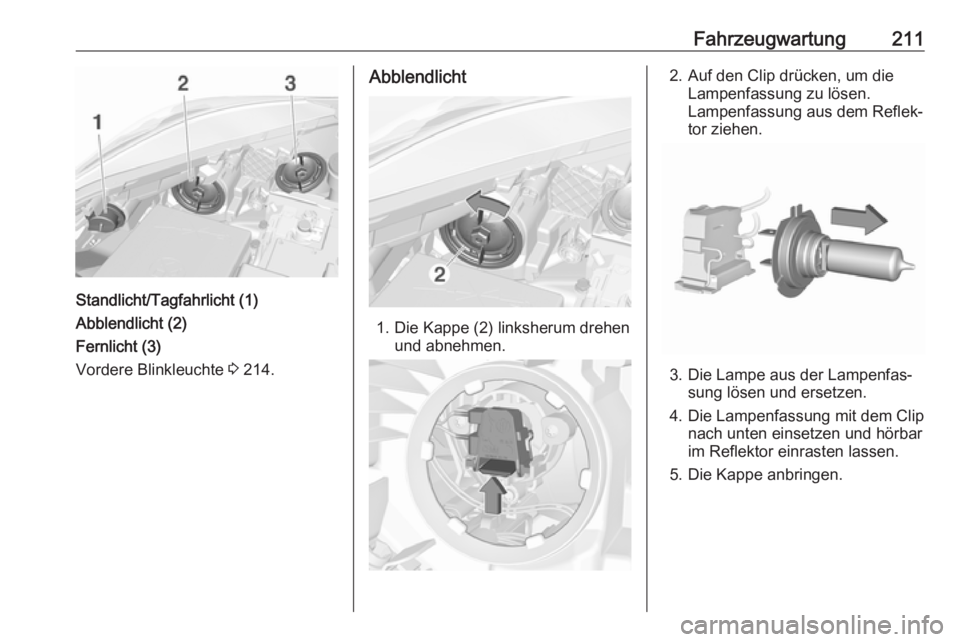

Fahrzeugwartung211
Standlicht/Tagfahrlicht (1)
Abblendlicht (2)
Fernlicht (3)
Vordere Blinkleuchte 3 214.
Abblendlicht
1. Die Kappe (2) linksherum drehen
und abnehmen.
2. Auf den Clip drücken, um dieLampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.

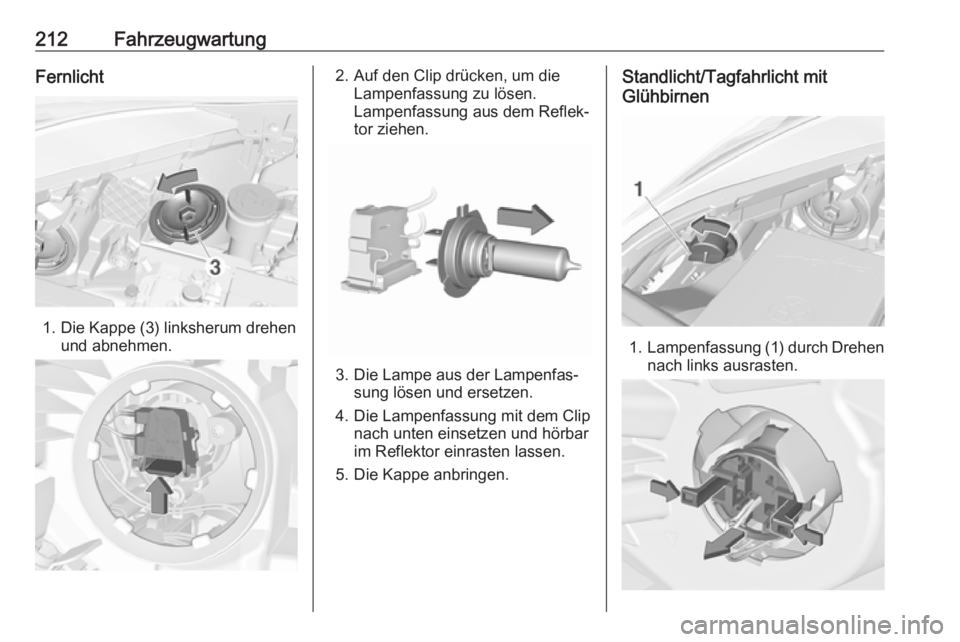

212FahrzeugwartungFernlicht
1. Die Kappe (3) linksherum drehenund abnehmen.
2. Auf den Clip drücken, um dieLampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht/Tagfahrlicht mit
Glühbirnen
1. Lampenfassung (1) durch Drehen
nach links ausrasten.

Fahrzeugwartung2132. Beide Clips zusammendrückenund die Lampenfassung aus dem
Scheinwerfergehäuse ziehen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.
Standlicht/Tagfahrlicht mit LEDs
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht getauscht
werden können. Im Falle einer defek‐ ten LED die Hilfe einer Werkstatt in
Anspruch nehmen.
Xenon-Scheinwerfer9 Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen
lassen.
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht
können ersetzt werden.
Vordere Blinkleuchte 3 214.
Abbiegelicht
1. Die Kappe (3) linksherum drehen
und abnehmen.

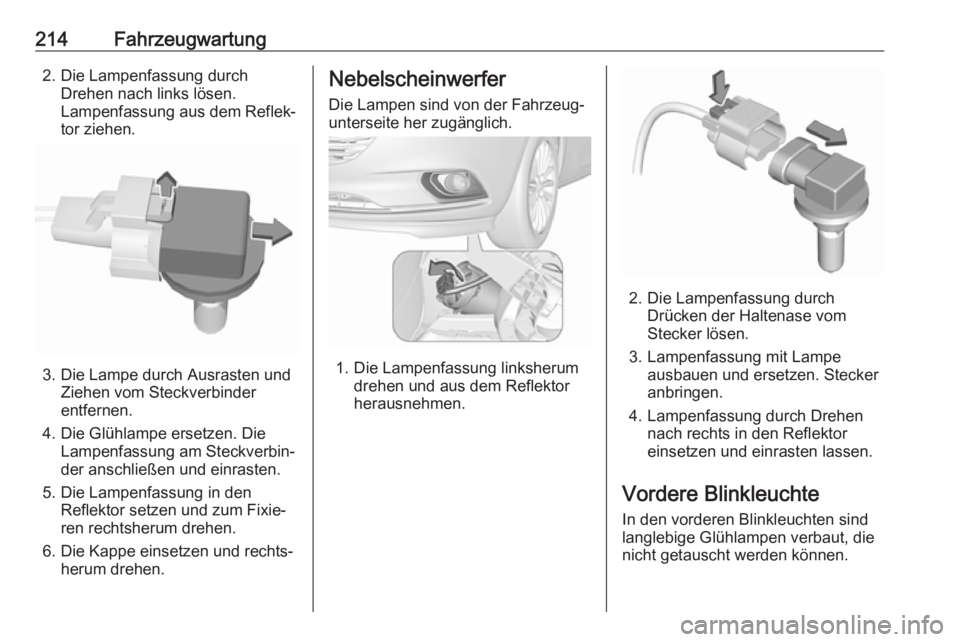

214Fahrzeugwartung2. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe durch Ausrasten und Ziehen vom Steckverbinderentfernen.
4. Die Glühlampe ersetzen. Die Lampenfassung am Steckverbin‐
der anschließen und einrasten.
5. Die Lampenfassung in den Reflektor setzen und zum Fixie‐
ren rechtsherum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung linksherum drehen und aus dem Reflektor
herausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
3. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor
einsetzen und einrasten lassen.
Vordere Blinkleuchte In den vorderen Blinkleuchten sind
langlebige Glühlampen verbaut, die
nicht getauscht werden können.

Fahrzeugwartung215Bei einer defekten Glühlampe die
Hilfe einer Werkstatt in Anspruch
nehmen.
Rückleuchten
1. Die Abdeckung im Laderaum auf der entsprechenden Seite lösen
und entfernen.
2. Beide Kunststoff-Befestigungs‐ muttern von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Auf die Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.

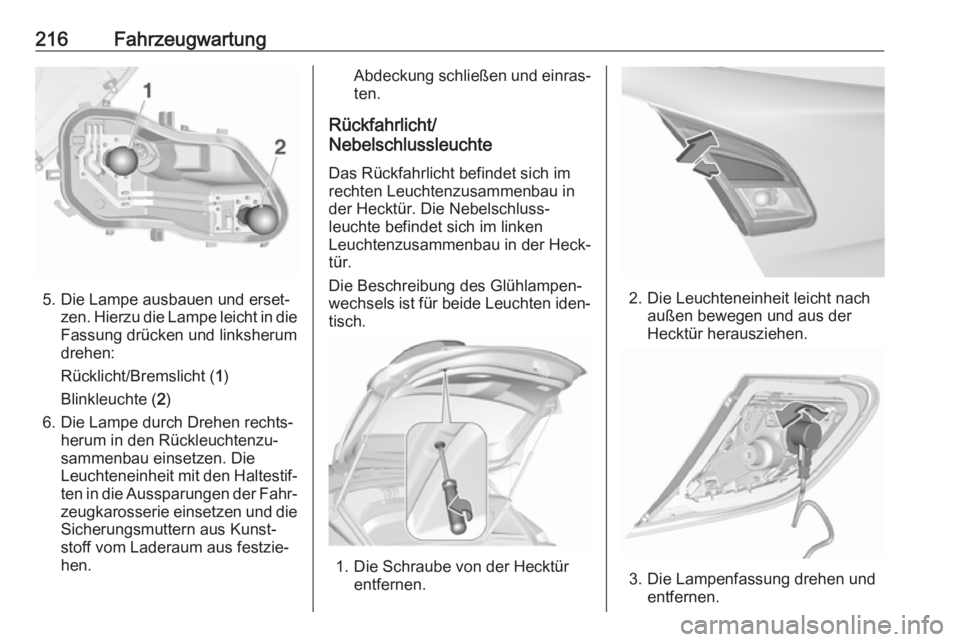

216Fahrzeugwartung
5. Die Lampe ausbauen und erset‐zen. Hierzu die Lampe leicht in die
Fassung drücken und linksherum
drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
6. Die Lampe durch Drehen rechts‐ herum in den Rückleuchtenzu‐
sammenbau einsetzen. Die
Leuchteneinheit mit den Haltestif‐ ten in die Aussparungen der Fahr‐
zeugkarosserie einsetzen und die
Sicherungsmuttern aus Kunst‐
stoff vom Laderaum aus festzie‐
hen.
Abdeckung schließen und einras‐ ten.
Rückfahrlicht/
Nebelschlussleuchte
Das Rückfahrlicht befindet sich im
rechten Leuchtenzusammenbau in
der Hecktür. Die Nebelschluss‐
leuchte befindet sich im linken
Leuchtenzusammenbau in der Heck‐
tür.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Die Schraube von der Hecktür entfernen.
2. Die Leuchteneinheit leicht nachaußen bewegen und aus der
Hecktür herausziehen.
3. Die Lampenfassung drehen und entfernen.

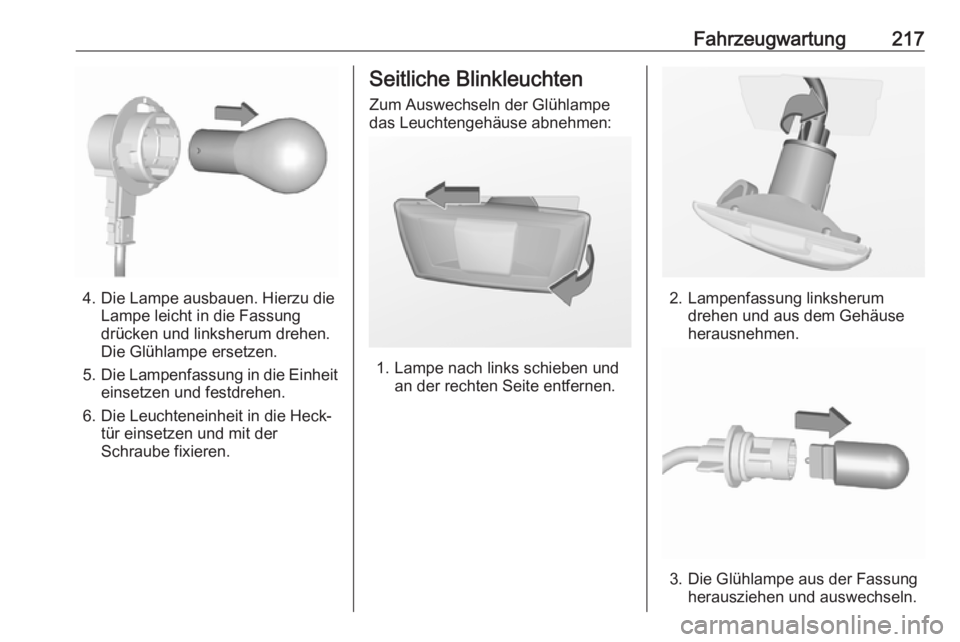

Fahrzeugwartung217
4. Die Lampe ausbauen. Hierzu dieLampe leicht in die Fassungdrücken und linksherum drehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Einheit
einsetzen und festdrehen.
6. Die Leuchteneinheit in die Heck‐ tür einsetzen und mit der
Schraube fixieren.
Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.

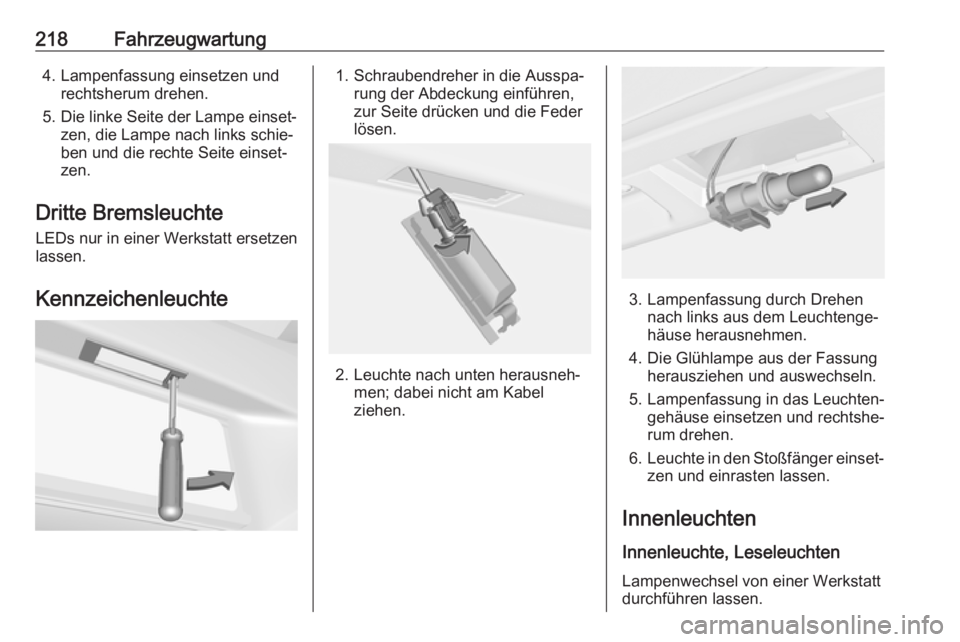

218Fahrzeugwartung4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Dritte Bremsleuchte LEDs nur in einer Werkstatt ersetzen
lassen.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Leuchte in den Stoßfänger einset‐
zen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
