OPEL CORSA 2017 Instruktionsbok

Körning och hantering159
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Parkeringshjälp
Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren via akustiska signaler
och indikeringar på skärmen.Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När backen är ilagd fungerar
systemet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐
naler för eventuella hinder bakom
bilen inom ett avstånd på upp till

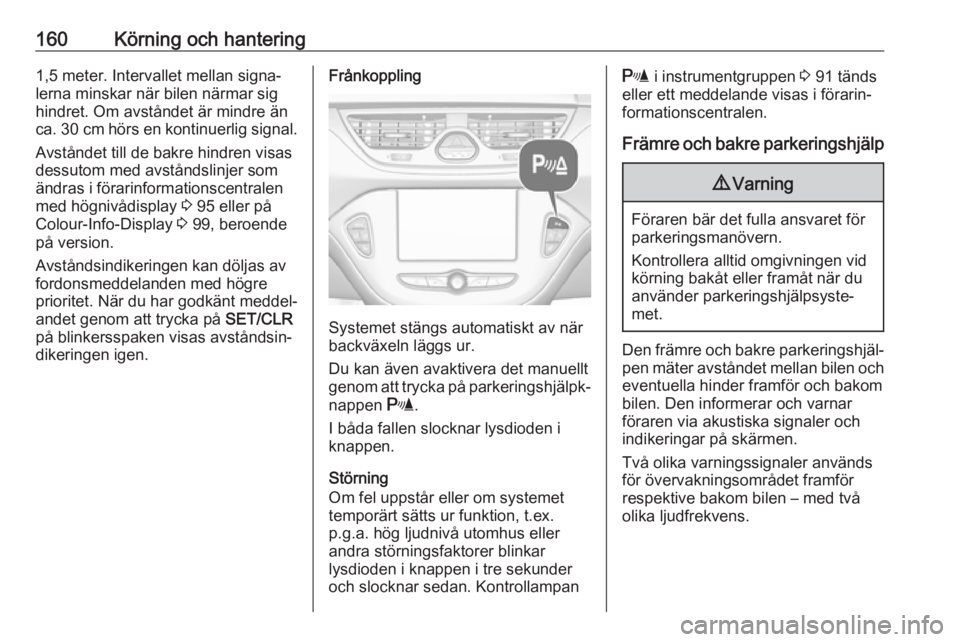

160Körning och hantering1,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. Om avståndet är mindre än ca. 30 cm hörs en kontinuerlig signal.
Avståndet till de bakre hindren visas dessutom med avståndslinjer som
ändras i förarinformationscentralen
med högnivådisplay 3 95 eller på
Colour-Info-Display 3 99, beroende
på version.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När du har godkänt meddel‐
andet genom att trycka på SET/CLR
på blinkersspaken visas avståndsin‐
dikeringen igen.Frånkoppling
Systemet stängs automatiskt av när
backväxeln läggs ur.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
I båda fallen slocknar lysdioden i
knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Kontrollampan
r i instrumentgruppen 3 91 tänds
eller ett meddelande visas i förarin‐ formationscentralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren via akustiska signaler och
indikeringar på skärmen.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.

Körning och hantering161
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Om backväxeln är ilagd är främre och bakre parkeringshjälp driftklart.
Systemet aktiveras också automat‐
iskt vid hastigheter upp till 11 km/h.En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel deaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
Indikering
Systemet varnar föraren med ljudsig‐
naler för eventuella farliga hinder
framför bilen inom ett avstånd på upp till 80 meter och eventuellt farliga
hinder bakom bilen inom ett avstånd
på upp till 1,5 meter.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen med högnivå‐
display 3 95 eller på Colour-Info-
Display 3 99, beroende på version.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐
ats visas avståndsindikeringen igen.

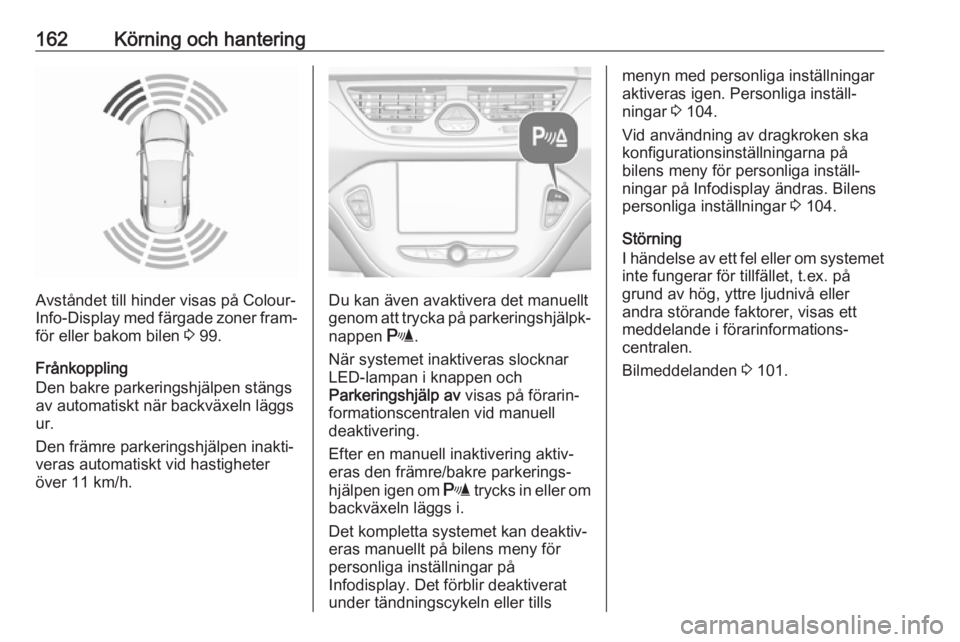

162Körning och hantering
Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 99.
Frånkoppling
Den bakre parkeringshjälpen stängs
av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐
veras automatiskt vid hastigheter
över 11 km/h.Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
När systemet inaktiveras slocknar
LED-lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen vid manuell
deaktivering.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan deaktiv‐
eras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir deaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐ ningar 3 104.
Vid användning av dragkroken ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐ ningar på Infodisplay ändras. Bilens
personliga inställningar 3 104.
Störning
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 101.

Körning och hantering163Avancerad parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 95 eller, beroende på
version, på Colour-Info-Display 3 99
med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kombine‐ ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Parkeringshjälpknappen D och
användningslogik
Samma knapp används för aktivering och avaktivering av både avancerad
parkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐
pen.
Med en lång tryckning på D (ca
en sekund ) aktiveras eller inaktiveras
den avancerade parkeringshjälpen.
Se separat beskrivning nedan.
Knappen D manövrerar systemen
enligt följande logik när den trycks in:
● Om endast den främre-bakre parkeringshjälpen är aktiv inakti‐veras den med en kort tryckning.
● Om endast den främre-bakre parkeringshjälpen är aktiv aktiv‐eras den avancerade parkerings‐
hjälpen med en lång tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv och systemet är
i läget att söka parkeringsficka,
aktiveras bakre-främre parker‐
ingshjälp med en kort intryckning.
● Om endast den avancerade parkeringshjälpen är aktiv och
systemet är i läget parkerings‐
guide inaktiveras den avance‐
rade parkeringshjälpen med en
kort intryckning.

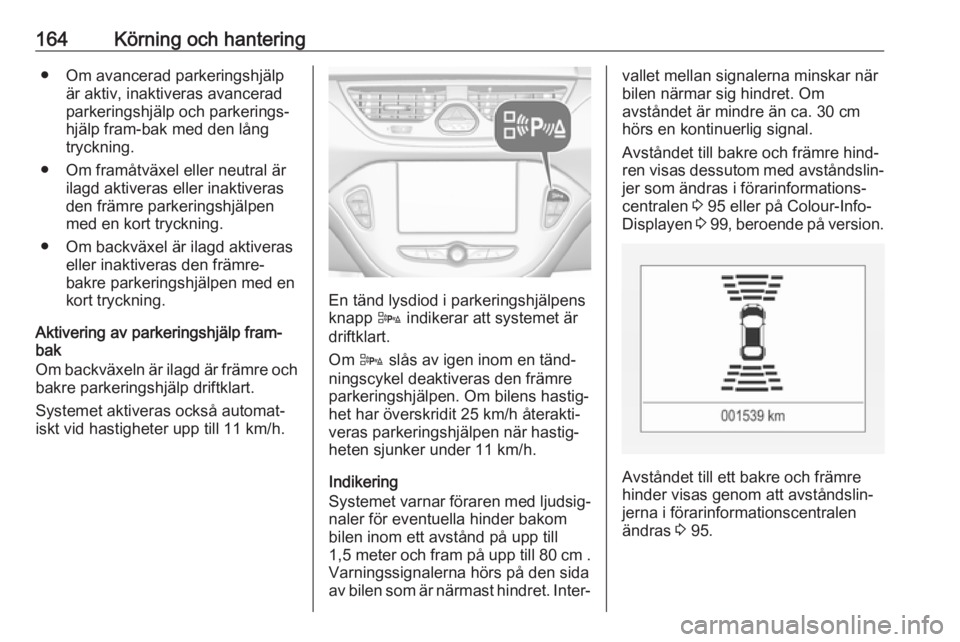

164Körning och hantering● Om avancerad parkeringshjälpär aktiv, inaktiveras avancerad
parkeringshjälp och parkerings‐
hjälp fram-bak med den lång
tryckning.
● Om framåtväxel eller neutral är ilagd aktiveras eller inaktiveras
den främre parkeringshjälpen
med en kort tryckning.
● Om backväxel är ilagd aktiveras eller inaktiveras den främre-
bakre parkeringshjälpen med en
kort tryckning.
Aktivering av parkeringshjälp fram-
bak
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.
Systemet aktiveras också automat‐
iskt vid hastigheter upp till 11 km/h.
En tänd lysdiod i parkeringshjälpens
knapp D indikerar att systemet är
driftklart.
Om D slås av igen inom en tänd‐
ningscykel deaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
1,5 meter och fram på upp till 80 cm .
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till bakre och främre hind‐
ren visas dessutom med avståndslin‐ jer som ändras i förarinformations‐
centralen 3 95 eller på Colour-Info-
Displayen 3 99 , beroende på version.
Avståndet till ett bakre och främre
hinder visas genom att avståndslin‐
jerna i förarinformationscentralen ändras 3 95.

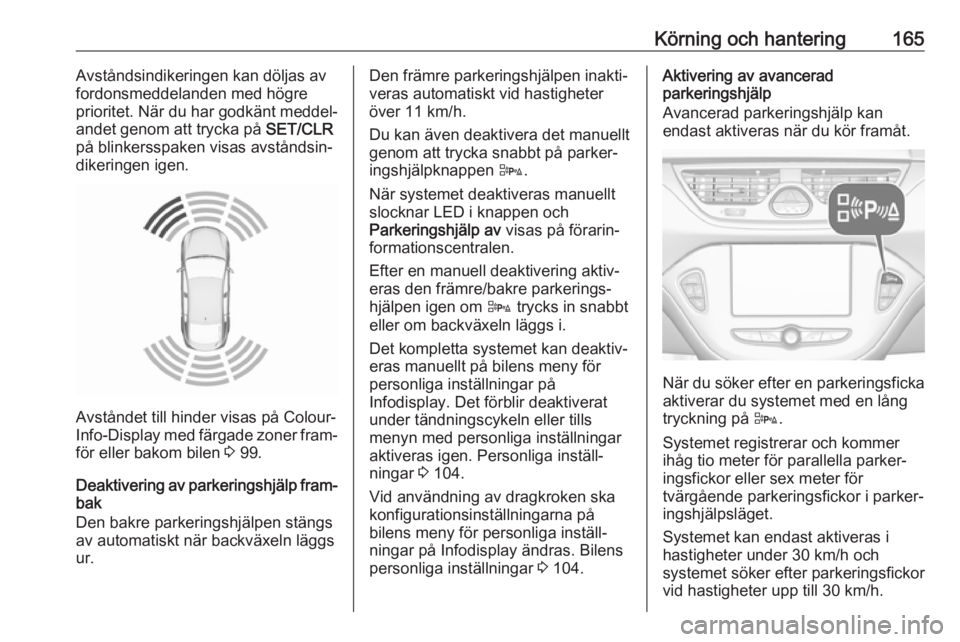

Körning och hantering165Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När du har godkänt meddel‐
andet genom att trycka på SET/CLR
på blinkersspaken visas avståndsin‐
dikeringen igen.
Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 99.
Deaktivering av parkeringshjälp fram-
bak
Den bakre parkeringshjälpen stängs
av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐ veras automatiskt vid hastigheter
över 11 km/h.
Du kan även deaktivera det manuellt
genom att trycka snabbt på parker‐ ingshjälpknappen D.
När systemet deaktiveras manuellt slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell deaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om D trycks in snabbt
eller om backväxeln läggs i.
Det kompletta systemet kan deaktiv‐
eras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir deaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐
ningar 3 104.
Vid användning av dragkroken ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på Infodisplay ändras. Bilens
personliga inställningar 3 104.Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
När du söker efter en parkeringsficka aktiverar du systemet med en lång
tryckning på D.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för
tvärgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och
systemet söker efter parkeringsfickor
vid hastigheter upp till 30 km/h.

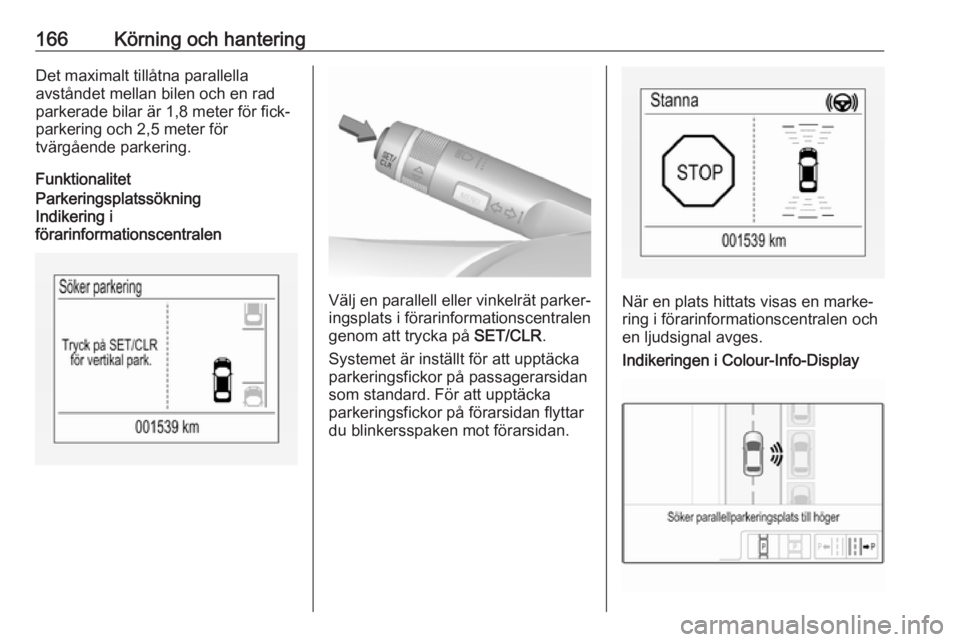

166Körning och hanteringDet maximalt tillåtna parallella
avståndet mellan bilen och en rad
parkerade bilar är 1,8 meter för fick‐
parkering och 2,5 meter för
tvärgående parkering.
FunktionalitetParkeringsplatssökning
Indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka på SET/CLR.
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan flyttar
du blinkersspaken mot förarsidan.När en plats hittats visas en marke‐
ring i förarinformationscentralen och
en ljudsignal avges.
Indikeringen i Colour-Info-Display

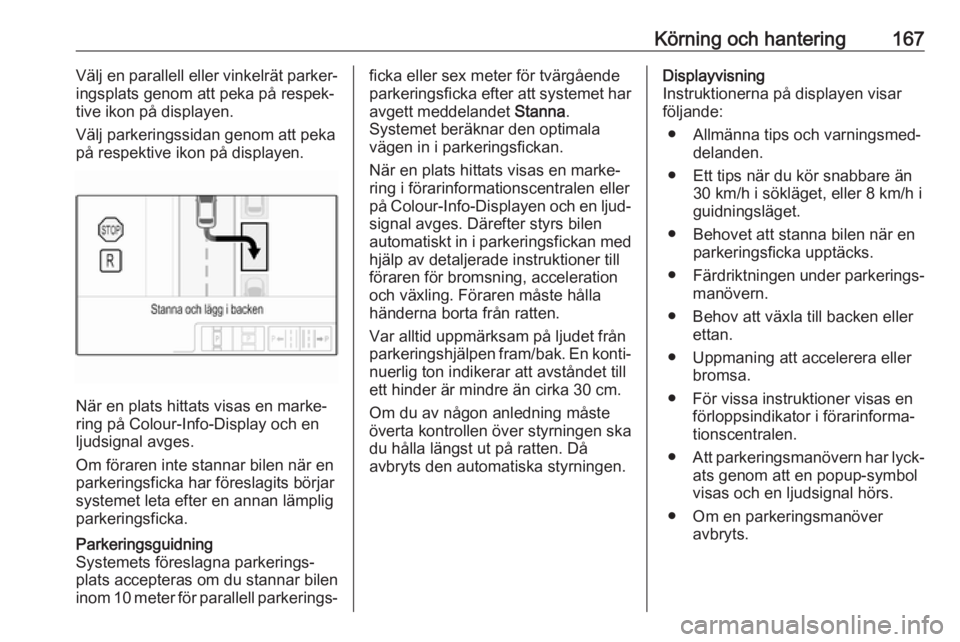

Körning och hantering167Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom 10 meter för parallell parkerings‐ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna.
Systemet beräknar den optimala
vägen in i parkeringsfickan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐
signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla
händerna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En konti‐
nuerlig ton indikerar att avståndet till
ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då
avbryts den automatiska styrningen.Displayvisning
Instruktionerna på displayen visar
följande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips när du kör snabbare än 30 km/h i sökläget, eller 8 km/h i
guidningsläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Behov att växla till backen eller ettan.
● Uppmaning att accelerera eller bromsa.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver avbryts.

168Körning och hanteringVisningsprioriteter
Indikeringen för den avancerade
parkeringshjälpen i förarinformations‐ centralen kan hindras av
meddelanden med högre prioritet. När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas instruktionerna
för den avancerade parkeringshjäl‐
pen igen och parkeringsmanövern
kan fortsätta.
Deaktivering av avancerad
parkeringshjälp
Systemet avaktiveras i följande fall:
● med en lång tryckning på D
● om parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att föraren hindrar rattens automat‐
iska styrningsrörelser● om maximalt antal växlingar överskrids: åtta cykler vid paral‐
lell parkering och fem cykler vid
tvärgående parkering
● om tändningen slås av
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten på
displayen. Dessutom hörs en ljudsig‐
nal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet fungerar inte.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna på displayen. Flyttas föremå‐
let fortsätter parkeringsmanövern.
Om föremålet inte tas bort inaktiveras systemet. En lång tryckning på D
aktiverar systemet och det börjar
söka efter en ny parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
