OPEL CORSA 2017 Instruktionsbok

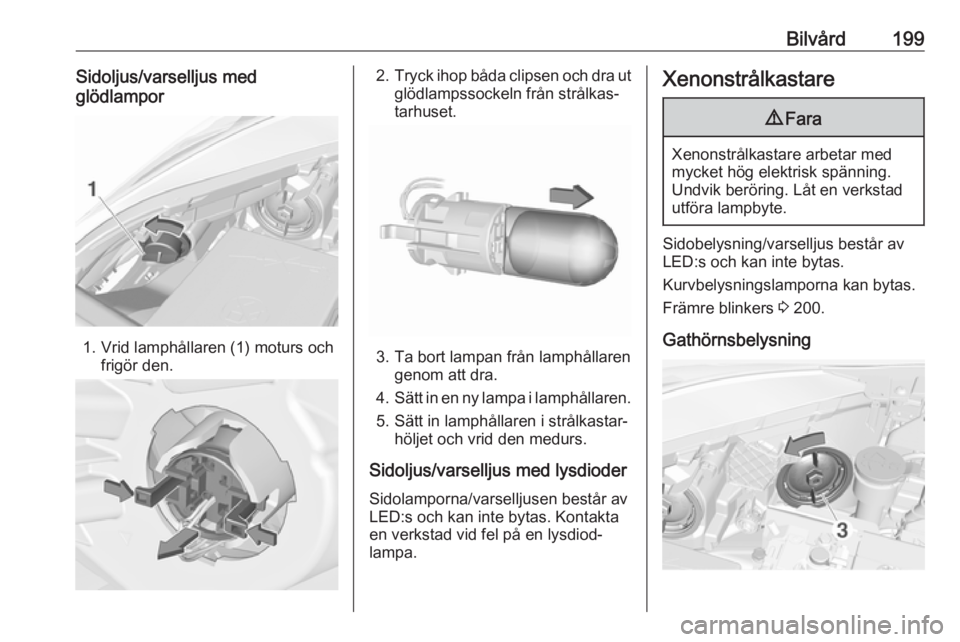

Bilvård199Sidoljus/varselljus med
glödlampor
1. Vrid lamphållaren (1) moturs och frigör den.
2.Tryck ihop båda clipsen och dra ut
glödlampssockeln från strålkas‐
tarhuset.
3. Ta bort lampan från lamphållaren genom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i strålkastar‐ höljet och vrid den medurs.
Sidoljus/varselljus med lysdioder
Sidolamporna/varselljusen består av
LED:s och kan inte bytas. Kontakta
en verkstad vid fel på en lysdiod‐
lampa.
Xenonstrålkastare9 Fara
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning. Undvik beröring. Låt en verkstad
utföra lampbyte.
Sidobelysning/varselljus består av
LED:s och kan inte bytas.
Kurvbelysningslamporna kan bytas.
Främre blinkers 3 200.
Gathörnsbelysning

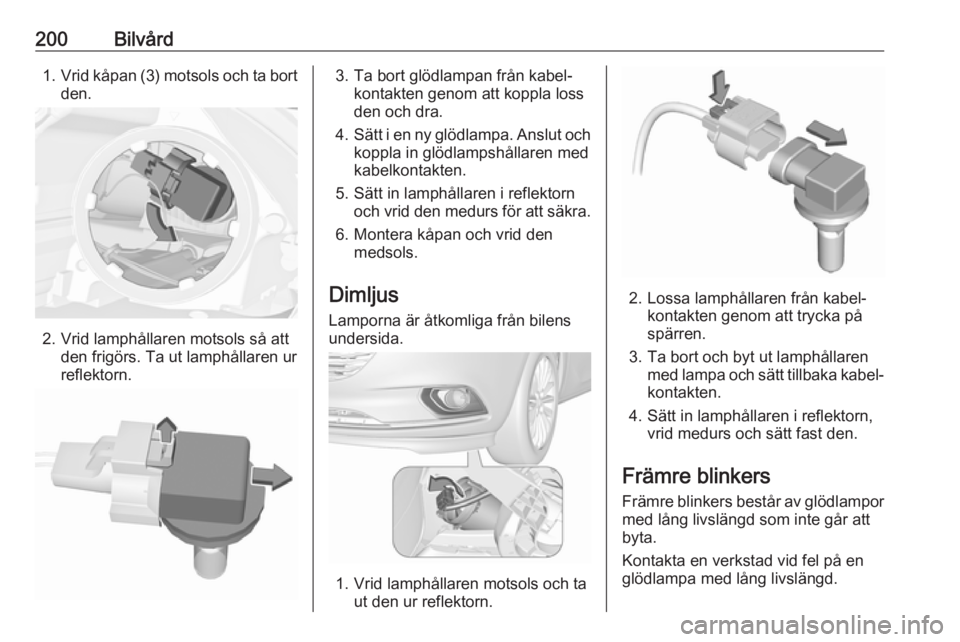

200Bilvård1.Vrid kåpan (3) motsols och ta bort
den.
2. Vrid lamphållaren motsols så att den frigörs. Ta ut lamphållaren ur
reflektorn.
3. Ta bort glödlampan från kabel‐ kontakten genom att koppla loss
den och dra.
4. Sätt i en ny glödlampa. Anslut och
koppla in glödlampshållaren med
kabelkontakten.
5. Sätt in lamphållaren i reflektorn och vrid den medurs för att säkra.
6. Montera kåpan och vrid den medsols.
Dimljus Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
Främre blinkers Främre blinkers består av glödlampor
med lång livslängd som inte går att
byta.
Kontakta en verkstad vid fel på en
glödlampa med lång livslängd.

Bilvård201Bakljus
1. Lossa kåpan i lastrummet pårespektive sida och ta bort den.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på spärrarna och ta bortlamphållaren från ljusenheten.
5. Ta bort och byt glödlampangenom att trycka in glödlampan
något i uttaget och vrida den
moturs:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i vrid glödlampan medurs i bakljusenheten. Sätt dit ljusenhe‐
ten med hållstiften i uttagen på
karossen och dra åt fästmuttrarna
av plast från insidan av last‐
utrymmet.
Stäng skyddet och fäst det.

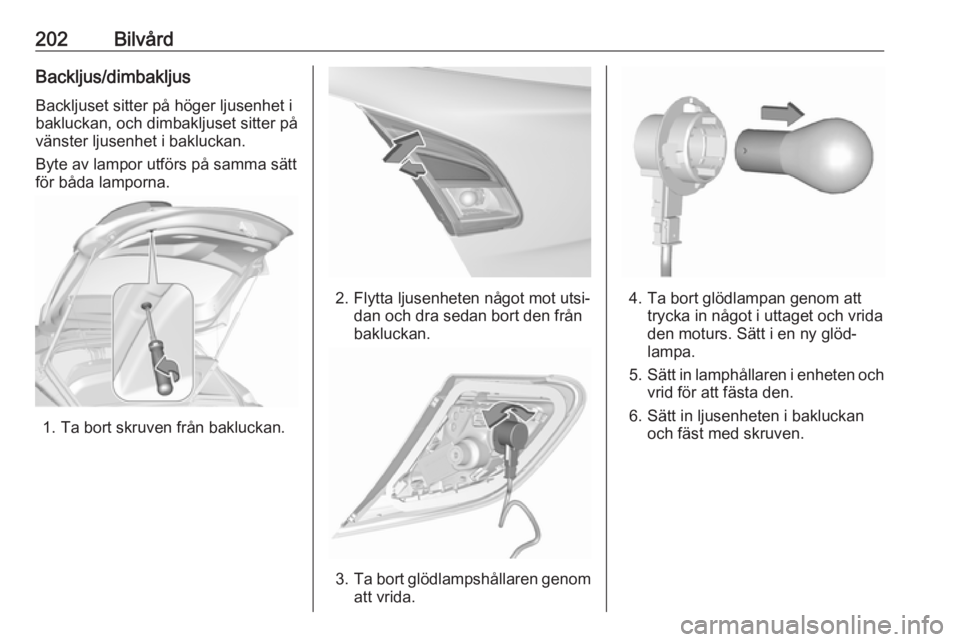

202BilvårdBackljus/dimbakljusBackljuset sitter på höger ljusenhet i
bakluckan, och dimbakljuset sitter på
vänster ljusenhet i bakluckan.
Byte av lampor utförs på samma sätt
för båda lamporna.
1. Ta bort skruven från bakluckan.
2. Flytta ljusenheten något mot utsi‐ dan och dra sedan bort den från
bakluckan.
3. Ta bort glödlampshållaren genom
att vrida.
4. Ta bort glödlampan genom att trycka in något i uttaget och vrida
den moturs. Sätt i en ny glöd‐
lampa.
5. Sätt in lamphållaren i enheten och
vrid för att fästa den.
6. Sätt in ljusenheten i bakluckan och fäst med skruven.

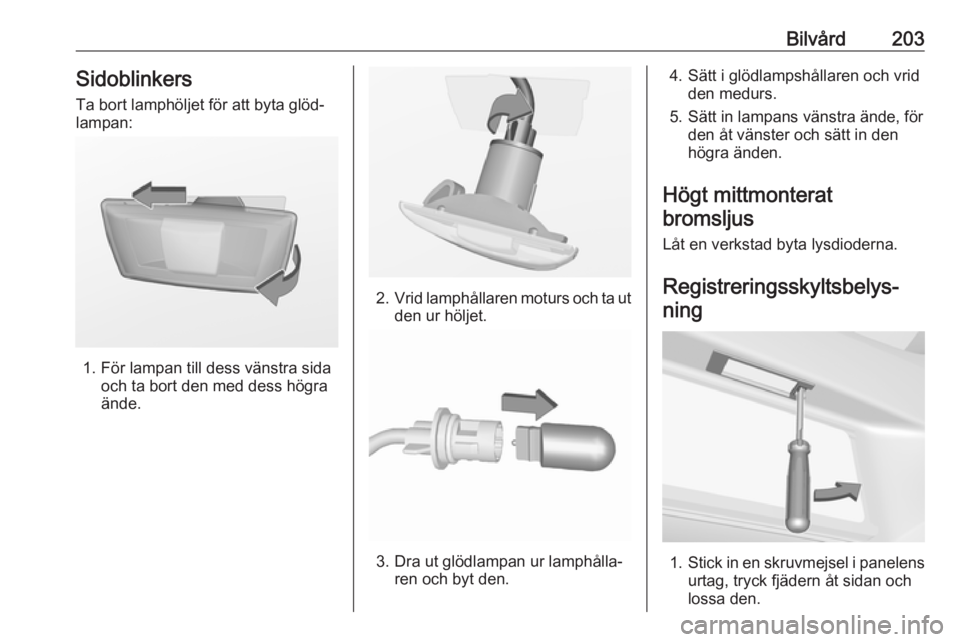

Bilvård203SidoblinkersTa bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

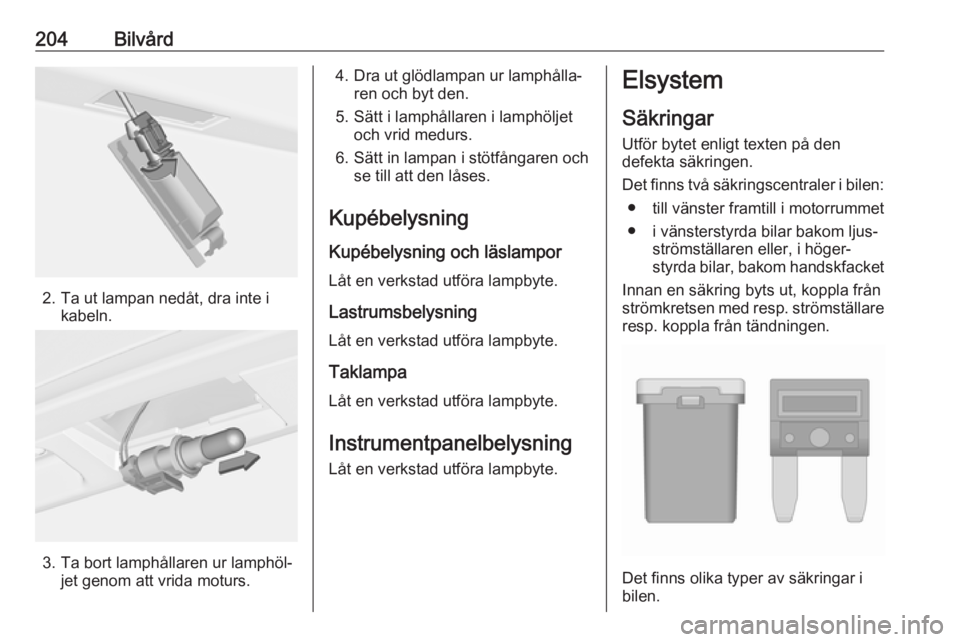

204Bilvård
2. Ta ut lampan nedåt, dra inte ikabeln.
3. Ta bort lamphållaren ur lamphöl‐jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Taklampa Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handskfacket
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.

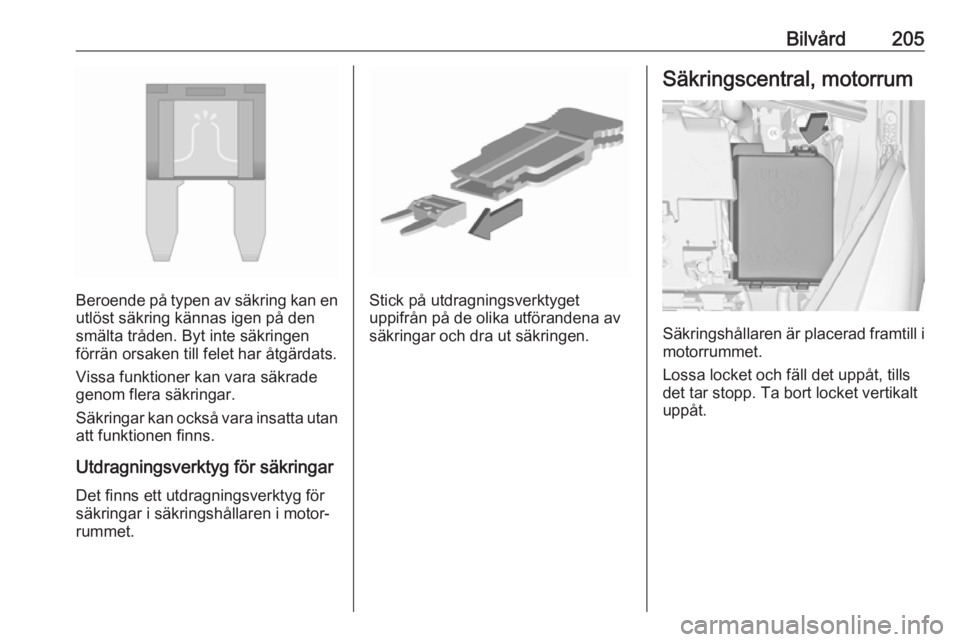

Bilvård205
Beroende på typen av säkring kan enutlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

206BilvårdNr.Strömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet, spänningsöver‐
vakning10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglarNr.Strömkrets15–16Bromsservosats17Tändning, startströmförsörjning18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Insprutningssystem24Spolarsystem25–26Motorsensorer27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet

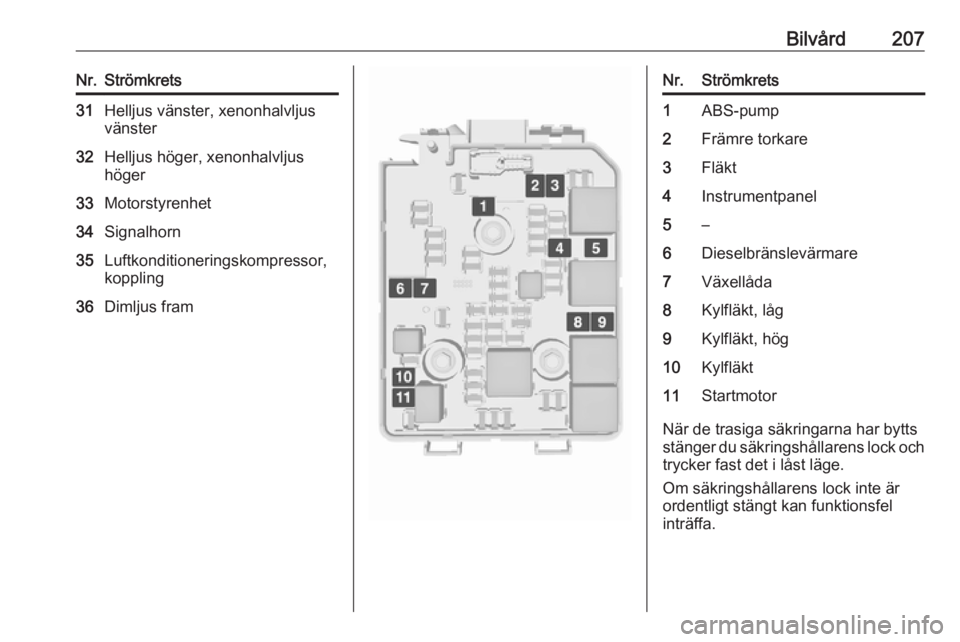

Bilvård207Nr.Strömkrets31Helljus vänster, xenonhalvljus
vänster32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Signalhorn35Luftkonditioneringskompressor,
koppling36Dimljus framNr.Strömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5–6Dieselbränslevärmare7Växellåda8Kylfläkt, låg9Kylfläkt, hög10Kylfläkt11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

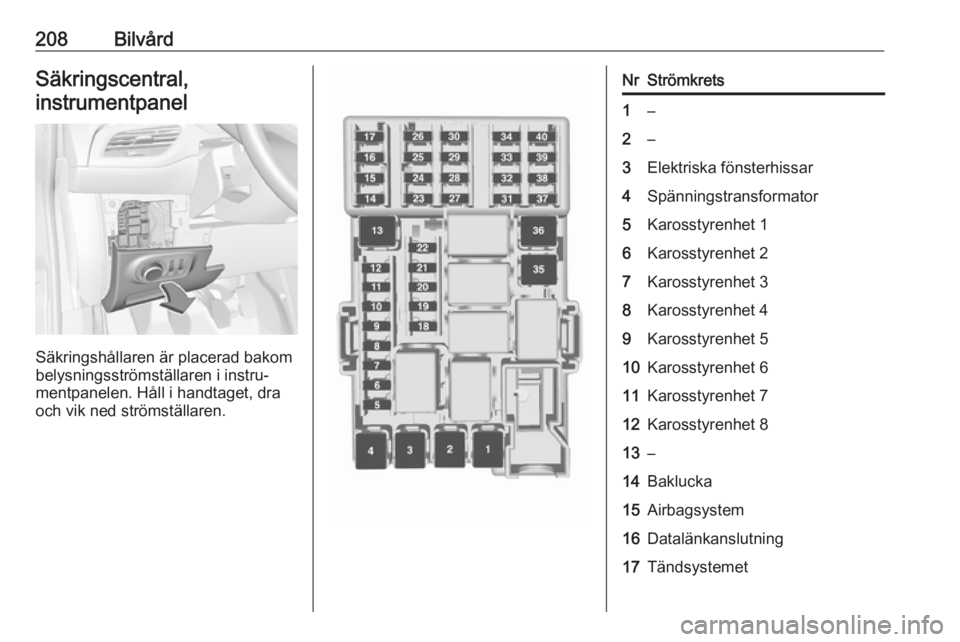

208BilvårdSäkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen. Håll i handtaget, draoch vik ned strömställaren.
NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17Tändsystemet
