OPEL CORSA 2017 Omaniku käsiraamat (in Estonian)

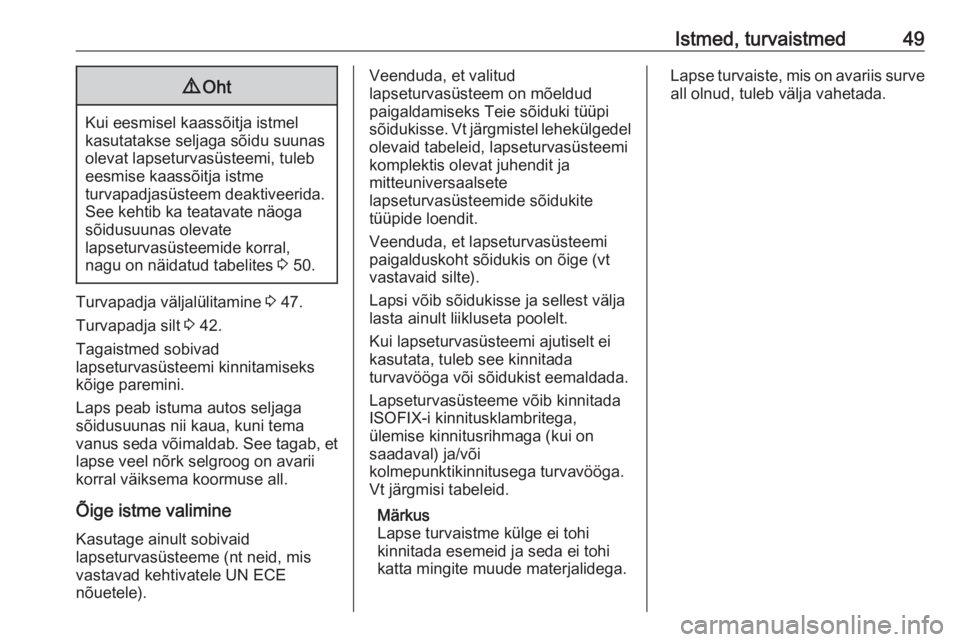

Istmed, turvaistmed499Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 50.
Turvapadja väljalülitamine 3 47.
Turvapadja silt 3 42.
Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Õige istme valimine Kasutage ainult sobivaid
lapseturvasüsteeme (nt neid, mis
vastavad kehtivatele UN ECE
nõuetele).
Veenduda, et valitud
lapseturvasüsteem on mõeldud
paigaldamiseks Teie sõiduki tüüpi
sõidukisse. Vt järgmistel lehekülgedel olevaid tabeleid, lapseturvasüsteemi
komplektis olevat juhendit ja
mitteuniversaalsete
lapseturvasüsteemide sõidukite
tüüpide loendit.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Lapseturvasüsteeme võib kinnitada
ISOFIX-i kinnitusklambritega,
ülemise kinnitusrihmaga (kui on
saadaval) ja/või
kolmepunktikinnitusega turvavööga.
Vt järgmisi tabeleid.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi katta mingite muude materjalidega.Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

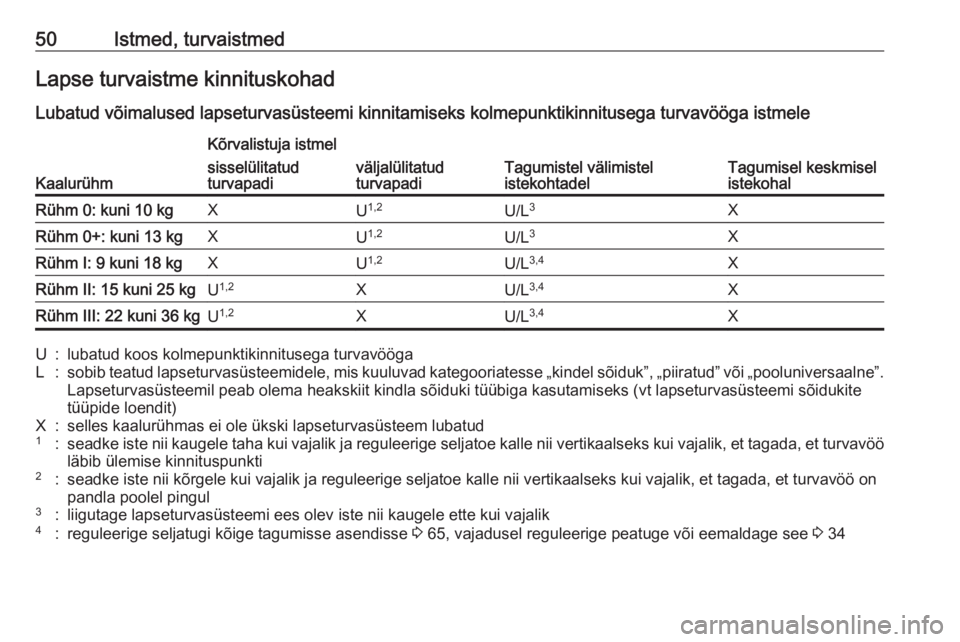

50Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Kõrvalistuja istmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgXU 1,2U/L 3XRühm 0+: kuni 13 kgXU1,2U/L 3XRühm I: 9 kuni 18 kgXU1,2U/L 3,4XRühm II: 15 kuni 25 kgU1,2XU/L 3,4XRühm III: 22 kuni 36 kgU1,2XU/L 3,4XU:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:reguleerige seljatugi kõige tagumisse asendisse 3 65, vajadusel reguleerige peatuge või eemaldage see 3 34

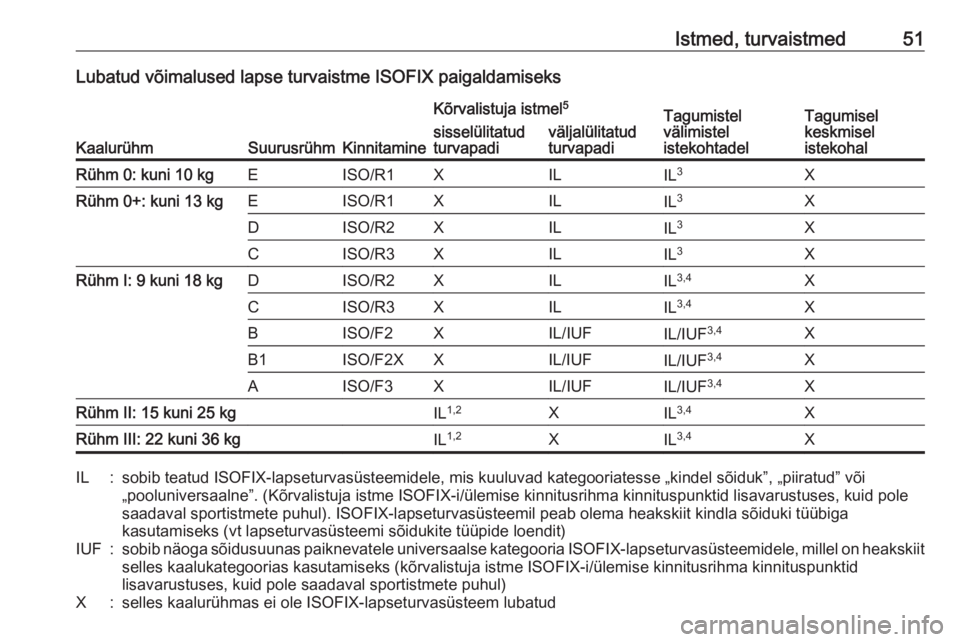

Istmed, turvaistmed51Lubatud võimalused lapse turvaistme ISOFIX paigaldamiseks
KaalurühmSuurusrühmKinnitamine
Kõrvalistuja istmel5Tagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgEISO/R1XILIL 3XRühm 0+: kuni 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL 3XRühm I: 9 kuni 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL/IUF 3,4XB1ISO/F2XXIL/IUFIL/IUF 3,4XAISO/F3XIL/IUFIL/IUF3,4XRühm II: 15 kuni 25 kgIL1,2XIL3,4XRühm III: 22 kuni 36 kgIL1,2XIL 3,4XIL:sobib teatud ISOFIX-lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või
„pooluniversaalne”. (Kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid lisavarustuses, kuid pole
saadaval sportistmete puhul). ISOFIX-lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga
kasutamiseks (vt lapseturvasüsteemi sõidukite tüüpide loendit)IUF:sobib näoga sõidusuunas paiknevatele universaalse kategooria ISOFIX-lapseturvasüsteemidele, millel on heakskiit
selles kaalukategoorias kasutamiseks (kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid
lisavarustuses, kuid pole saadaval sportistmete puhul)X:selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud

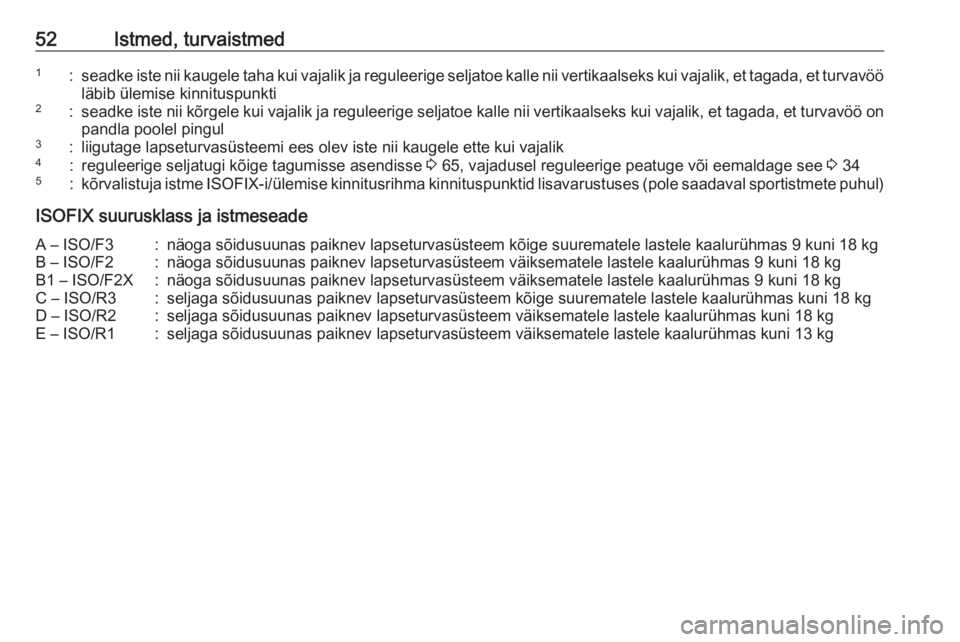

52Istmed, turvaistmed1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:reguleerige seljatugi kõige tagumisse asendisse 3 65, vajadusel reguleerige peatuge või eemaldage see 3 345:kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid lisavarustuses (pole saadaval sportistmete puhul)
ISOFIX suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

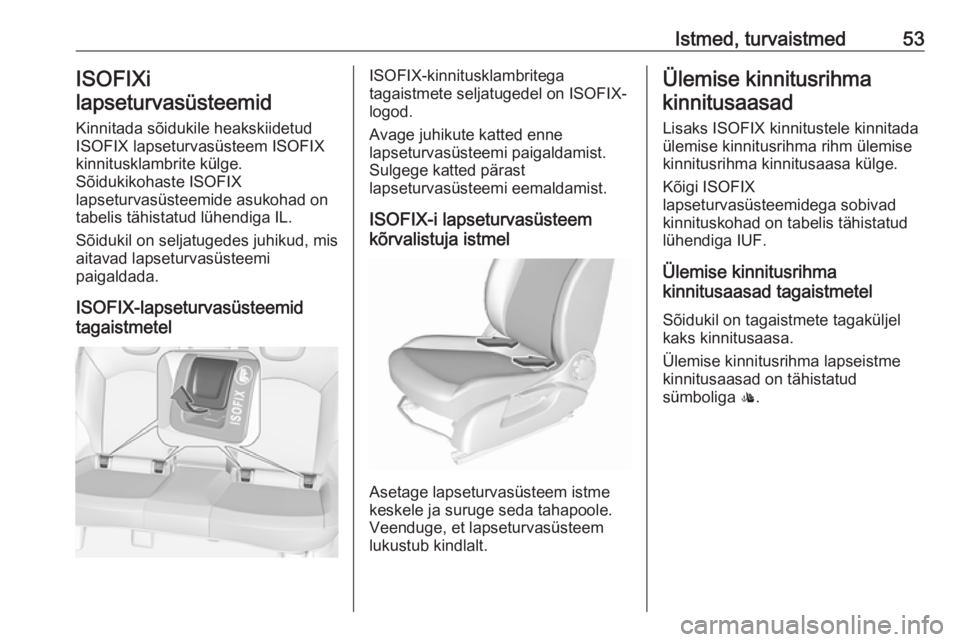

Istmed, turvaistmed53ISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on
tabelis tähistatud lühendiga IL.
Sõidukil on seljatugedes juhikud, mis
aitavad lapseturvasüsteemi
paigaldada.
ISOFIX-lapseturvasüsteemid
tagaistmetelISOFIX-kinnitusklambritega
tagaistmete seljatugedel on ISOFIX-
logod.
Avage juhikute katted enne
lapseturvasüsteemi paigaldamist.
Sulgege katted pärast
lapseturvasüsteemi eemaldamist.
ISOFIX-i lapseturvasüsteem
kõrvalistuja istmel
Asetage lapseturvasüsteem istme
keskele ja suruge seda tahapoole.
Veenduge, et lapseturvasüsteem
lukustub kindlalt.
Ülemise kinnitusrihma
kinnitusaasad
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm ülemise
kinnitusrihma kinnitusaasa külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Ülemise kinnitusrihma
kinnitusaasad tagaistmetel
Sõidukil on tagaistmete tagaküljel
kaks kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.

54Istmed, turvaistmed

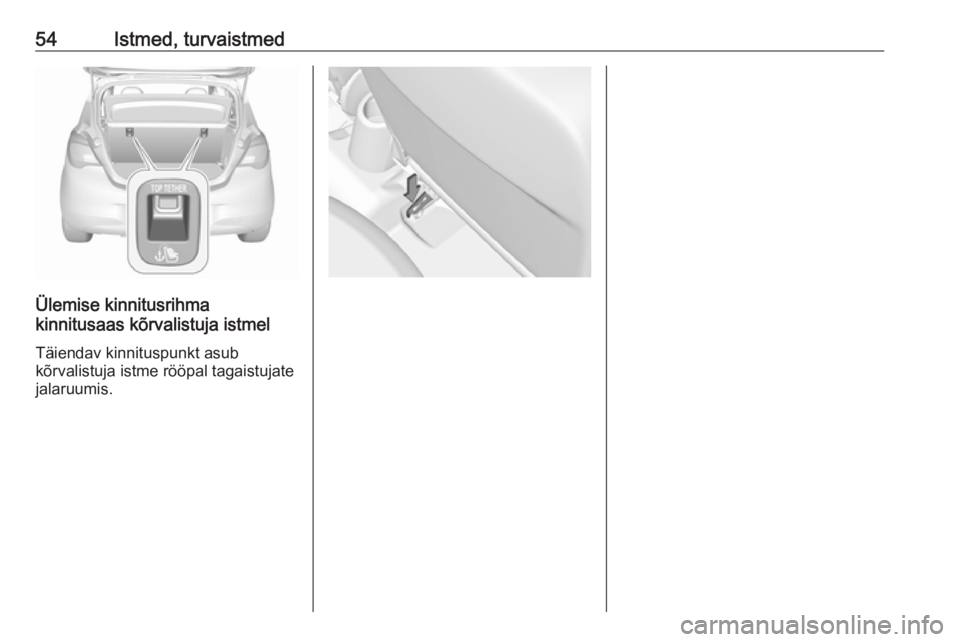

Ülemise kinnitusrihma
kinnitusaas kõrvalistuja istmel
Täiendav kinnituspunkt asub
kõrvalistuja istme rööpal tagaistujate
jalaruumis.

Panipaigad55PanipaigadHoiukohad.................................... 55
Kindalaegas ............................... 55
Topsihoidikud ............................ 55
Eesmised panipaigad ................56
Istmealune panipaik ..................57
Tagakandurisüsteem .................57
Pakiruum ...................................... 65
Pakiruumi kate ........................... 67
Põrandaaluse panipaiga kaas ...68
Kinnitusaasad ............................ 69
Ohukolmnurk ............................. 70
Esmaabikomplekt ......................70
Katusepakiraam ........................... 71
Katuseraam ............................... 71
Koormusteave .............................. 71Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka katte avamiseks
tõmmake hooba.
Kindalaegas on varustatud
mündihoidja ja rattapoltide
lukustamise võtmeadapteriga.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidlid on keskkonsoolis.

56Panipaigad
Ustes asuvad uksetaskud on
mõeldud pudelite hoidmiseks.
Täiendavad pudelihoidikud asuvad
tagumistes küljepaneelides.
Topsihoidiku painduv pael
Käigukangi ees panipaigas on
reguleeritav kummipael. Tassi või
tuhatoosi fikseerimiseks tõmmake
pael välja.
Eesmised panipaigad
Panipaigad asuvad tulede lüliti all,
keskkonsoolil, uksetaskutes ja
tagaistmete juures küljepaneelides.

Panipaigad57Istmealune panipaik
Tõsta süvendiga servast ja tõmmata
välja. Suurim koormus: 1,5 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Tagakandurisüsteem
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada
jalgratast sõidukipõrandasse ehitatud pikendatava kanduri külge. Muudeesemete vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg Maksimaalne koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Märkus
Tagakandurisüsteemi tagatulede paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagumise hoidikusüsteemi
pikendatud osas ei tohi olla ühtegi inimest. Vigastuste oht.

58Panipaigad
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
