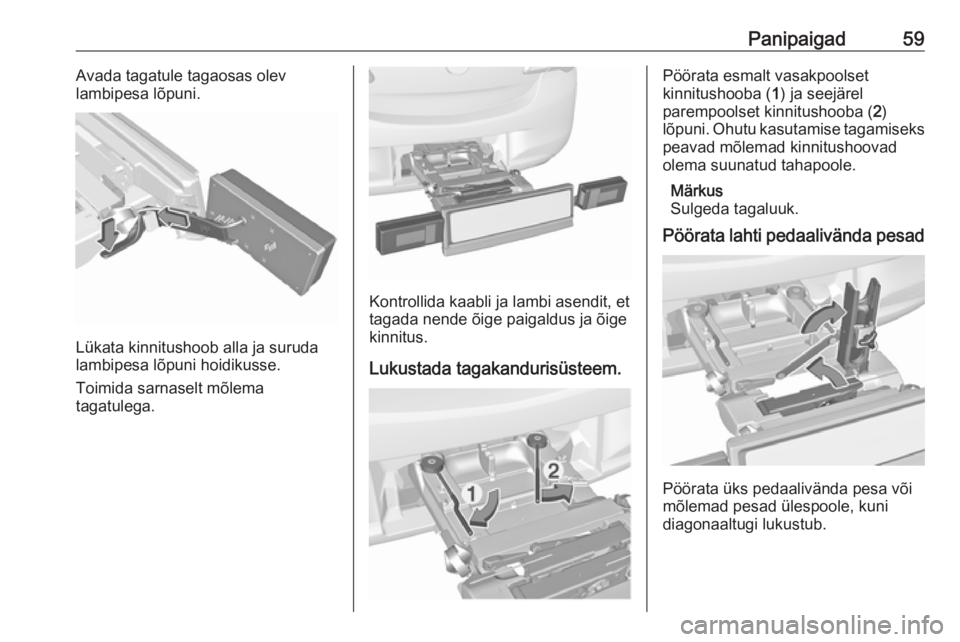

Panipaigad59Avada tagatule tagaosas olev
lambipesa lõpuni.
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et tagada nende õige paigaldus ja õige
kinnitus.
Lukustada tagakandurisüsteem.
Pöörata esmalt vasakpoolset
kinnitushooba ( 1) ja seejärel
parempoolset kinnitushooba ( 2)
lõpuni. Ohutu kasutamise tagamiseks peavad mõlemad kinnitushoovad
olema suunatud tahapoole.
Märkus
Sulgeda tagaluuk.
Pöörata lahti pedaalivända pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.

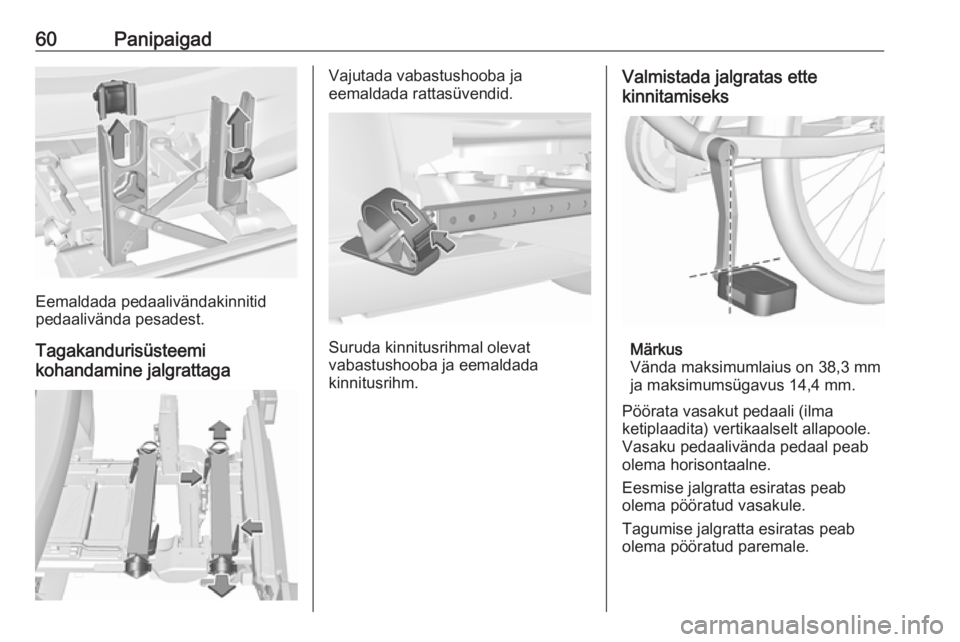

60Panipaigad
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.

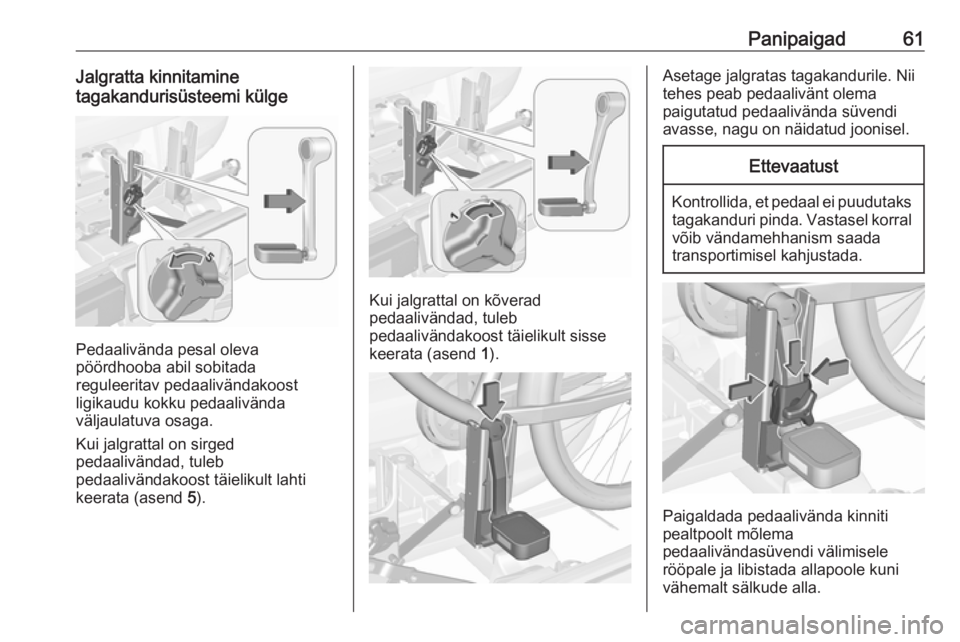

Panipaigad61Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetage jalgratas tagakandurile. Nii
tehes peab pedaalivänt olema
paigutatud pedaalivända süvendi
avasse, nagu on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.

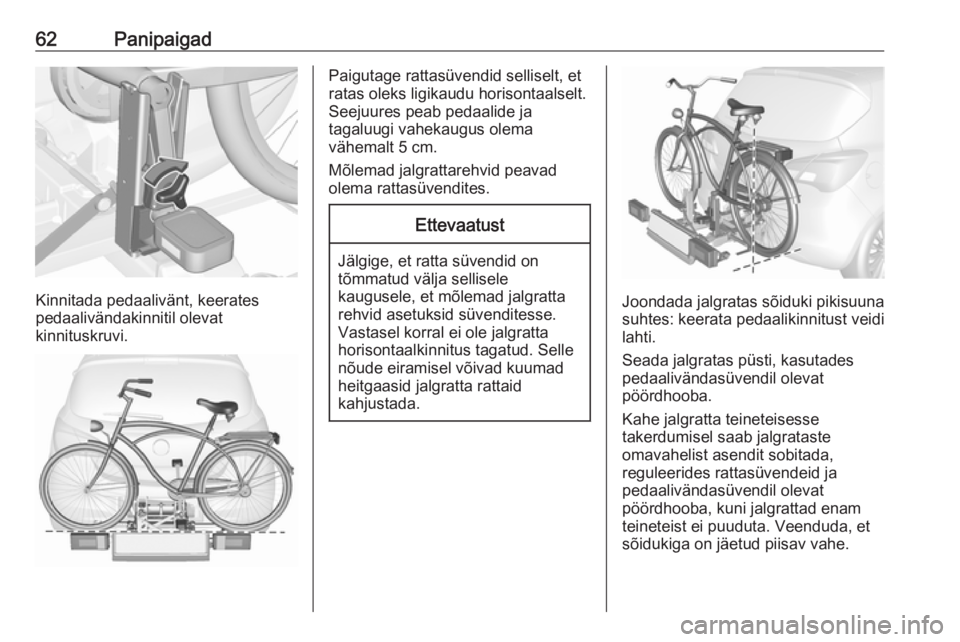

62Panipaigad
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.
Paigutage rattasüvendid selliselt, et
ratas oleks ligikaudu horisontaalselt.
Seejuures peab pedaalide ja
tagaluugi vahekaugus olema
vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Jälgige, et ratta süvendid on tõmmatud välja sellisele
kaugusele, et mõlemad jalgratta
rehvid asetuksid süvenditesse.
Vastasel korral ei ole jalgratta
horisontaalkinnitus tagatud. Selle
nõude eiramisel võivad kuumad heitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
sõidukiga on jäetud piisav vahe.

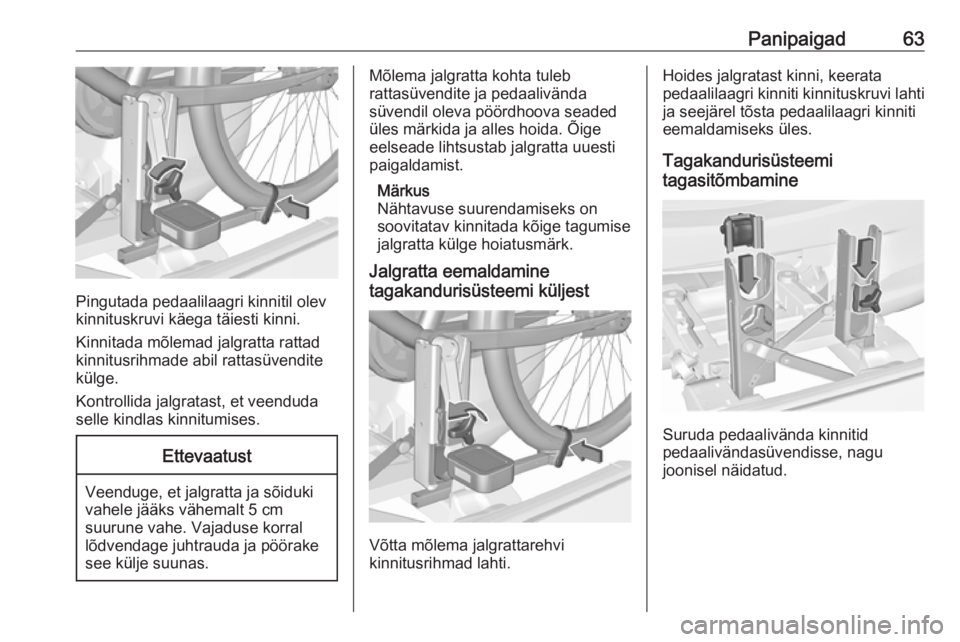

Panipaigad63
Pingutada pedaalilaagri kinnitil olev
kinnituskruvi käega täiesti kinni.
Kinnitada mõlemad jalgratta rattad
kinnitusrihmade abil rattasüvendite
külge.
Kontrollida jalgratast, et veenduda
selle kindlas kinnitumises.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Mõlema jalgratta kohta tuleb
rattasüvendite ja pedaalivända
süvendil oleva pöördhoova seaded
üles märkida ja alles hoida. Õige
eelseade lihtsustab jalgratta uuesti
paigaldamist.
Märkus
Nähtavuse suurendamiseks on
soovitatav kinnitada kõige tagumise
jalgratta külge hoiatusmärk.
Jalgratta eemaldamine
tagakandurisüsteemi küljest
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Hoides jalgratast kinni, keerata
pedaalilaagri kinniti kinnituskruvi lahti ja seejärel tõsta pedaalilaagri kinniti
eemaldamiseks üles.
Tagakandurisüsteemi
tagasitõmbamine
Suruda pedaalivända kinnitid
pedaalivändasüvendisse, nagu
joonisel näidatud.

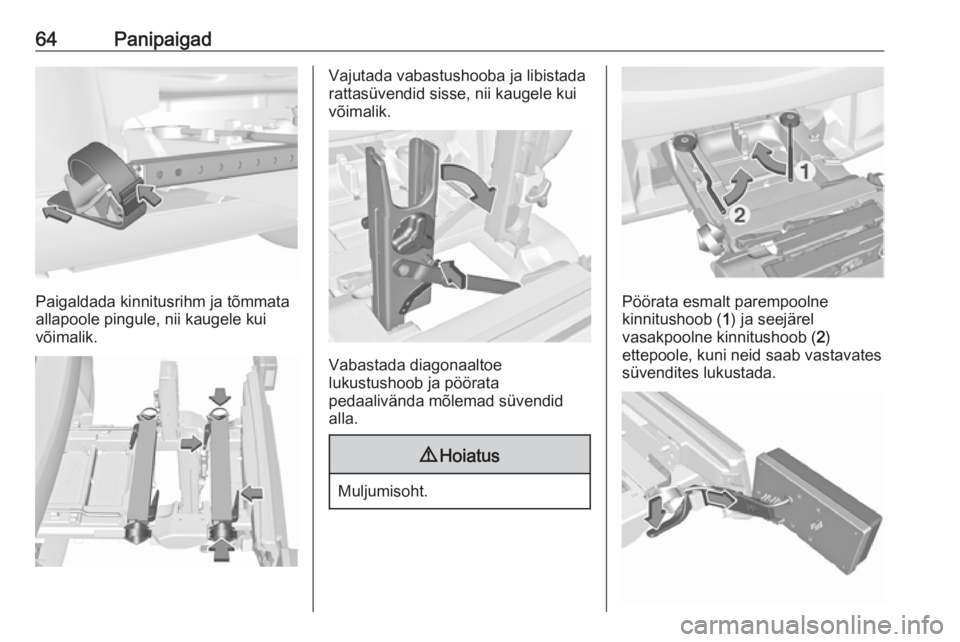

64Panipaigad
Paigaldada kinnitusrihm ja tõmmata
allapoole pingule, nii kaugele kui
võimalik.
Vajutada vabastushooba ja libistada
rattasüvendid sisse, nii kaugele kui
võimalik.
Vabastada diagonaaltoe
lukustushoob ja pöörata
pedaalivända mõlemad süvendid
alla.
9 Hoiatus
Muljumisoht.
Pöörata esmalt parempoolne
kinnitushoob ( 1) ja seejärel
vasakpoolne kinnitushoob ( 2)
ettepoole, kuni neid saab vastavates
süvendites lukustada.

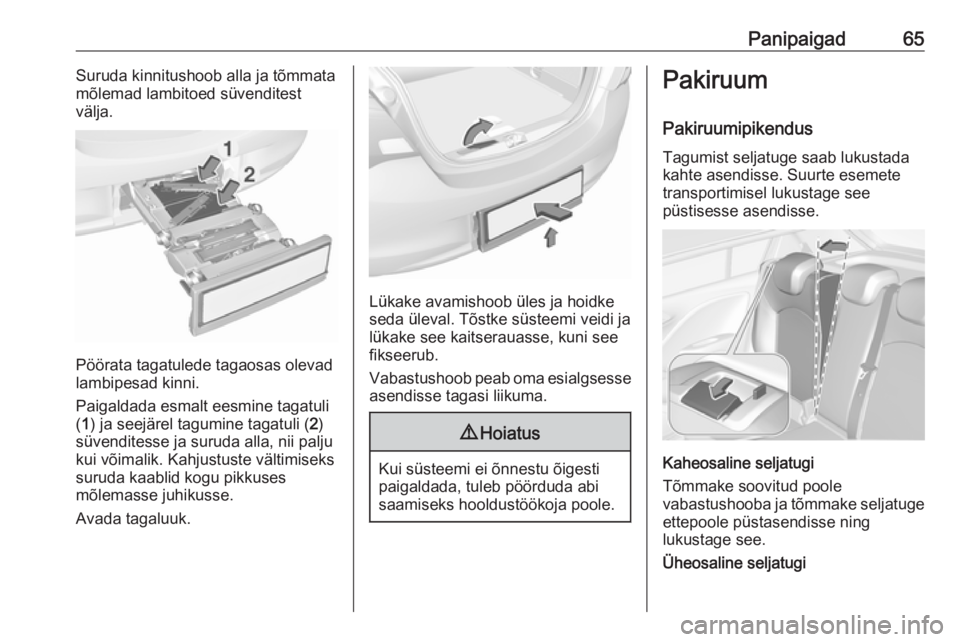

Panipaigad65Suruda kinnitushoob alla ja tõmmata
mõlemad lambitoed süvenditest
välja.
Pöörata tagatulede tagaosas olevad
lambipesad kinni.
Paigaldada esmalt eesmine tagatuli
( 1 ) ja seejärel tagumine tagatuli ( 2)
süvenditesse ja suruda alla, nii palju kui võimalik. Kahjustuste vältimiseks
suruda kaablid kogu pikkuses
mõlemasse juhikusse.
Avada tagaluuk.
Lükake avamishoob üles ja hoidke seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Pakiruumipikendus Tagumist seljatuge saab lukustada
kahte asendisse. Suurte esemete
transportimisel lukustage see
püstisesse asendisse.
Kaheosaline seljatugi
Tõmmake soovitud poole
vabastushooba ja tõmmake seljatuge
ettepoole püstasendisse ning
lukustage see.
Üheosaline seljatugi

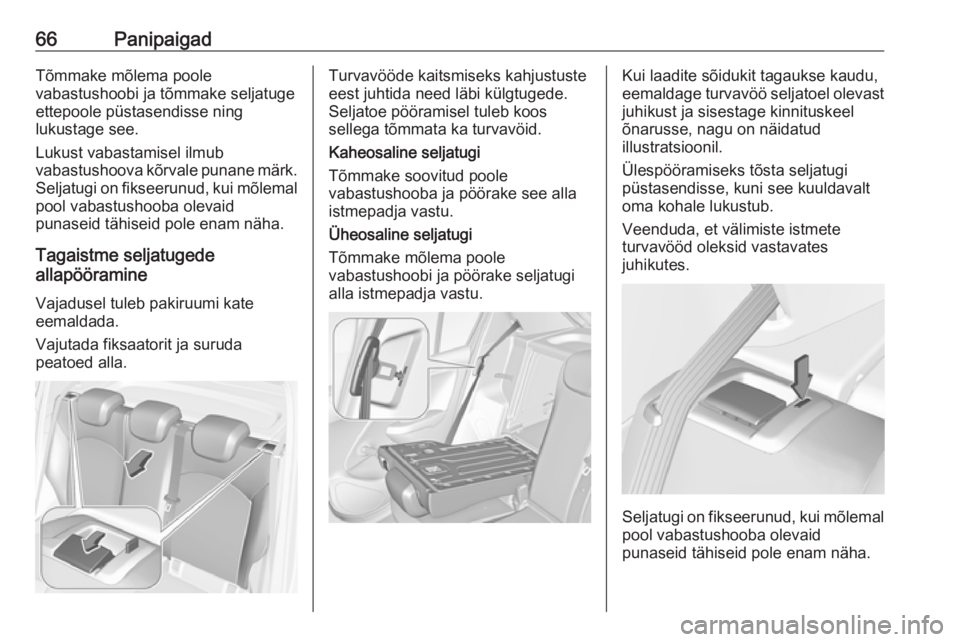

66PanipaigadTõmmake mõlema poole
vabastushoobi ja tõmmake seljatuge
ettepoole püstasendisse ning
lukustage see.
Lukust vabastamisel ilmub
vabastushoova kõrvale punane märk.
Seljatugi on fikseerunud, kui mõlemal pool vabastushooba olevaid
punaseid tähiseid pole enam näha.
Tagaistme seljatugede
allapööramine
Vajadusel tuleb pakiruumi kate
eemaldada.
Vajutada fiksaatorit ja suruda
peatoed alla.Turvavööde kaitsmiseks kahjustuste
eest juhtida need läbi külgtugede.
Seljatoe pööramisel tuleb koos
sellega tõmmata ka turvavöid.
Kaheosaline seljatugi
Tõmmake soovitud poole
vabastushooba ja pöörake see alla
istmepadja vastu.
Üheosaline seljatugi
Tõmmake mõlema poole
vabastushoobi ja pöörake seljatugi
alla istmepadja vastu.Kui laadite sõidukit tagaukse kaudu,
eemaldage turvavöö seljatoel olevast juhikust ja sisestage kinnituskeel
õnarusse, nagu on näidatud
illustratsioonil.
Ülespööramiseks tõsta seljatugi
püstasendisse, kuni see kuuldavalt
oma kohale lukustub.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.
Seljatugi on fikseerunud, kui mõlemal pool vabastushooba olevaid
punaseid tähiseid pole enam näha.

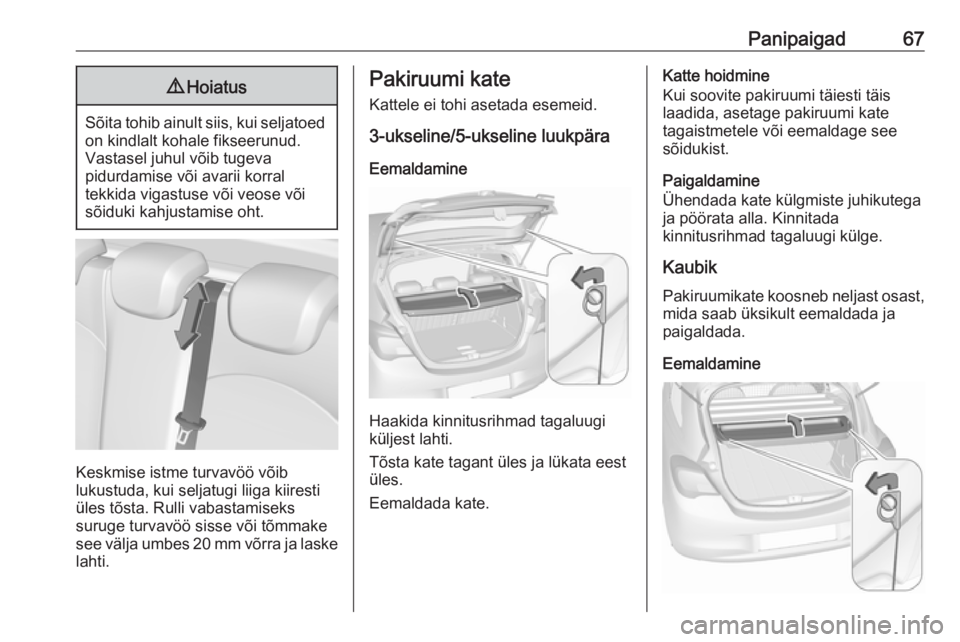

Panipaigad679Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt kohale fikseerunud.
Vastasel juhul võib tugeva
pidurdamise või avarii korral
tekkida vigastuse või veose või
sõiduki kahjustamise oht.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
3-ukseline/5-ukseline luukpära
Eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta kate tagant üles ja lükata eest
üles.
Eemaldada kate.
Katte hoidmine
Kui soovite pakiruumi täiesti täis
laadida, asetage pakiruumi kate
tagaistmetele või eemaldage see
sõidukist.
Paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Kaubik
Pakiruumikate koosneb neljast osast, mida saab üksikult eemaldada ja
paigaldada.
Eemaldamine

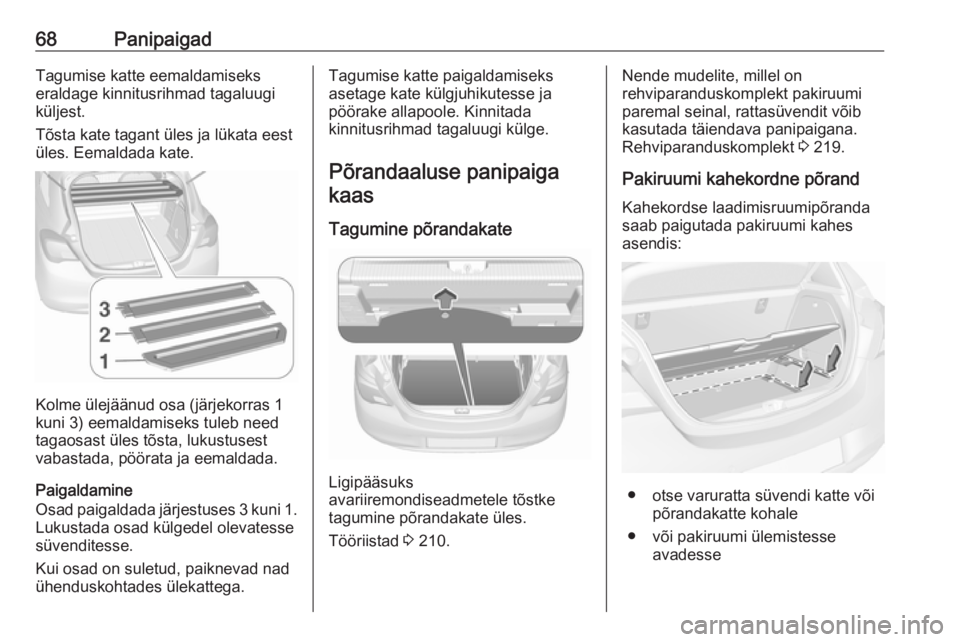

68PanipaigadTagumise katte eemaldamiseks
eraldage kinnitusrihmad tagaluugi
küljest.
Tõsta kate tagant üles ja lükata eest
üles. Eemaldada kate.
Kolme ülejäänud osa (järjekorras 1
kuni 3) eemaldamiseks tuleb need tagaosast üles tõsta, lukustusest
vabastada, pöörata ja eemaldada.
Paigaldamine
Osad paigaldada järjestuses 3 kuni 1.
Lukustada osad külgedel olevatesse
süvenditesse.
Kui osad on suletud, paiknevad nad
ühenduskohtades ülekattega.
Tagumise katte paigaldamiseks
asetage kate külgjuhikutesse ja
pöörake allapoole. Kinnitada
kinnitusrihmad tagaluugi külge.
Põrandaaluse panipaigakaas
Tagumine põrandakate
Ligipääsuks
avariiremondiseadmetele tõstke
tagumine põrandakate üles.
Tööriistad 3 210.
Nende mudelite, millel on
rehviparanduskomplekt pakiruumi
paremal seinal, rattasüvendit võib
kasutada täiendava panipaigana.
Rehviparanduskomplekt 3 219.
Pakiruumi kahekordne põrand Kahekordse laadimisruumipõranda
saab paigutada pakiruumi kahes
asendis:
● otse varuratta süvendi katte või põrandakatte kohale
● või pakiruumi ülemistesse avadesse
