Page 211 of 277

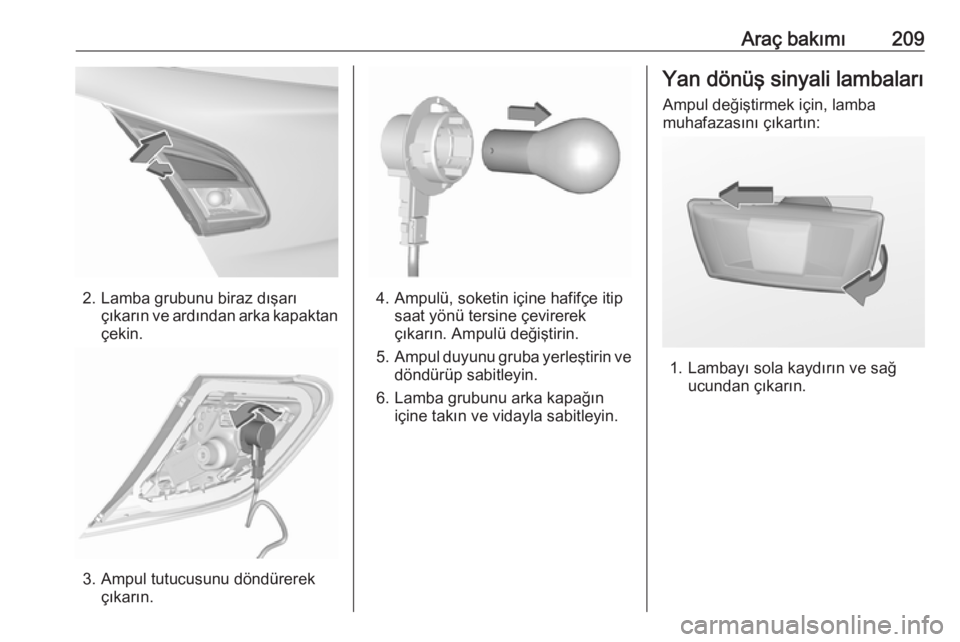

Araç bakımı209
2. Lamba grubunu biraz dışarıçıkarın ve ardından arka kapaktan
çekin.
3. Ampul tutucusunu döndürerek çıkarın.
4. Ampulü, soketin içine hafifçe itipsaat yönü tersine çevirerekçıkarın. Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
döndürüp sabitleyin.
6. Lamba grubunu arka kapağın içine takın ve vidayla sabitleyin.
Yan dönüş sinyali lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
Page 212 of 277

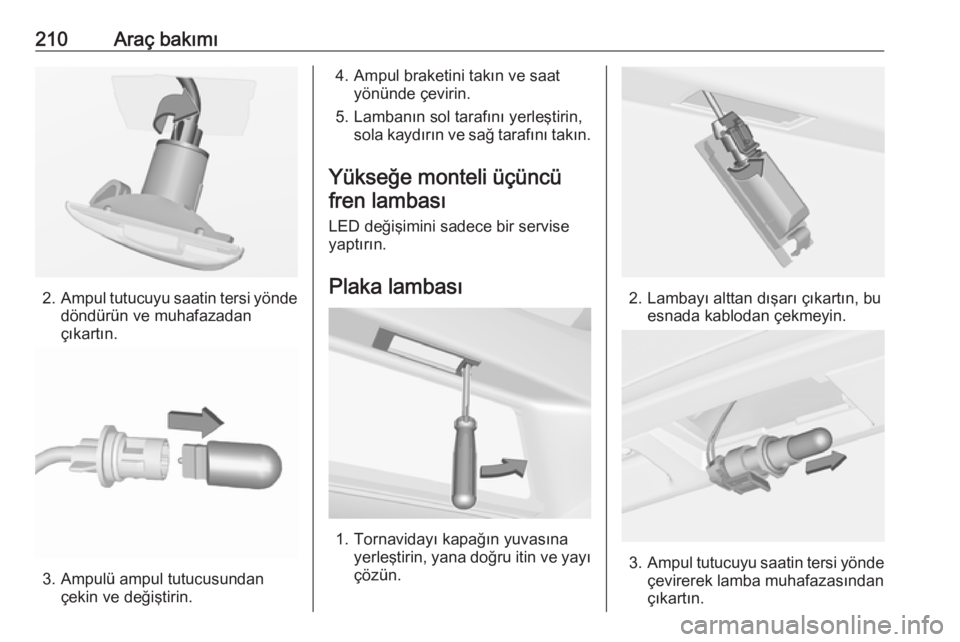

210Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Yükseğe monteli üçüncü fren lambası
LED değişimini sadece bir servise
yaptırın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.
Page 213 of 277

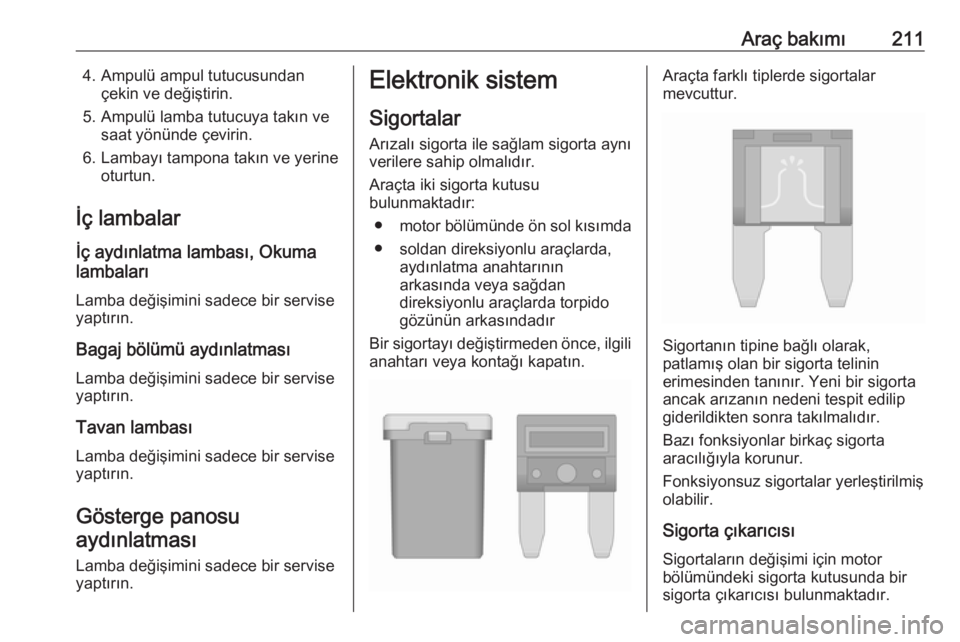

Araç bakımı2114. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Page 214 of 277

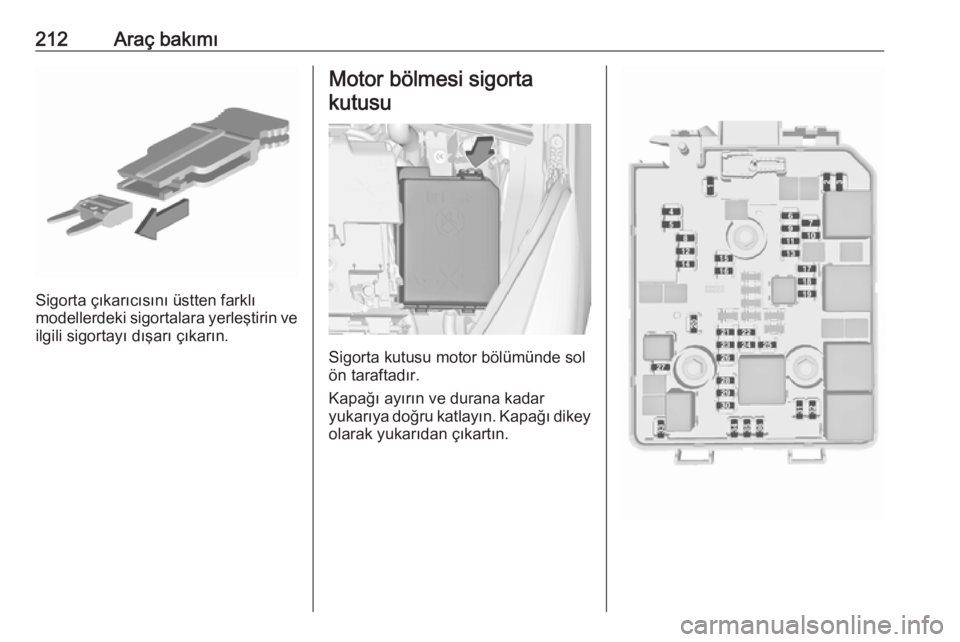

212Araç bakımı
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
Page 215 of 277

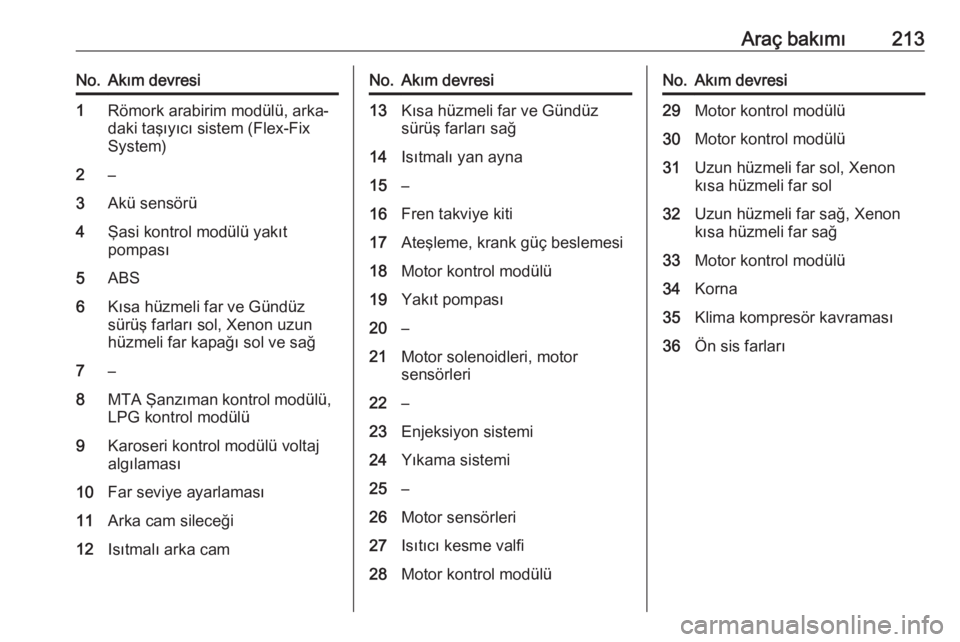

Araç bakımı213No.Akım devresi1Römork arabirim modülü, arka‐
daki taşıyıcı sistem (Flex-Fix
System)2–3Akü sensörü4Şasi kontrol modülü yakıt
pompası5ABS6Kısa hüzmeli far ve Gündüz
sürüş farları sol, Xenon uzun
hüzmeli far kapağı sol ve sağ7–8MTA Şanzıman kontrol modülü, LPG kontrol modülü9Karoseri kontrol modülü voltaj
algılaması10Far seviye ayarlaması11Arka cam sileceği12Isıtmalı arka camNo.Akım devresi13Kısa hüzmeli far ve Gündüz
sürüş farları sağ14Isıtmalı yan ayna15–16Fren takviye kiti17Ateşleme, krank güç beslemesi18Motor kontrol modülü19Yakıt pompası20–21Motor solenoidleri, motor
sensörleri22–23Enjeksiyon sistemi24Yıkama sistemi25–26Motor sensörleri27Isıtıcı kesme valfi28Motor kontrol modülüNo.Akım devresi29Motor kontrol modülü30Motor kontrol modülü31Uzun hüzmeli far sol, Xenon
kısa hüzmeli far sol32Uzun hüzmeli far sağ, Xenon
kısa hüzmeli far sağ33Motor kontrol modülü34Korna35Klima kompresör kavraması36Ön sis farları
Page 216 of 277

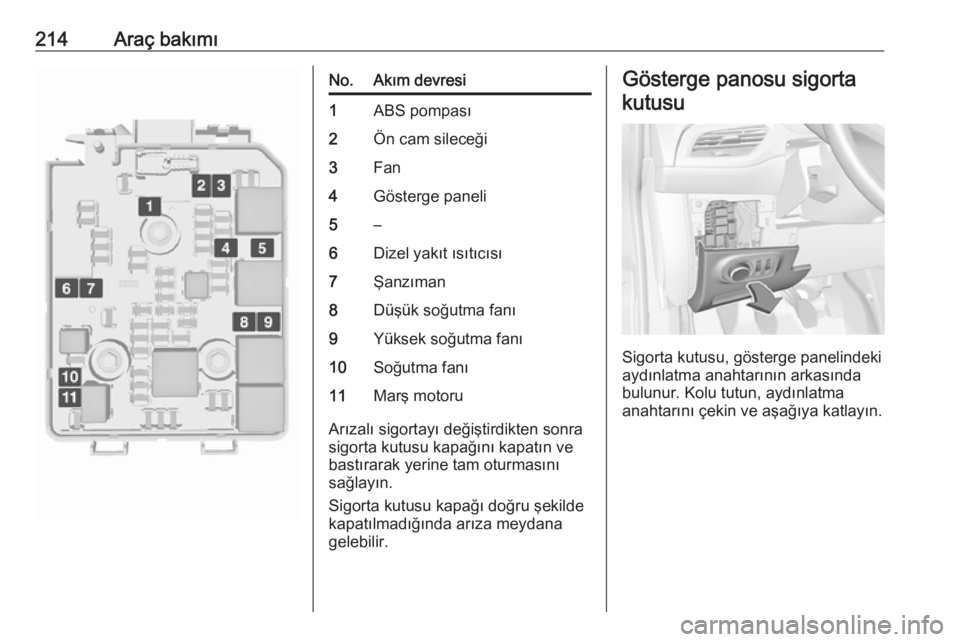

214Araç bakımıNo.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5–6Dizel yakıt ısıtıcısı7Şanzıman8Düşük soğutma fanı9Yüksek soğutma fanı10Soğutma fanı11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur. Kolu tutun, aydınlatma
anahtarını çekin ve aşağıya katlayın.
Page 217 of 277

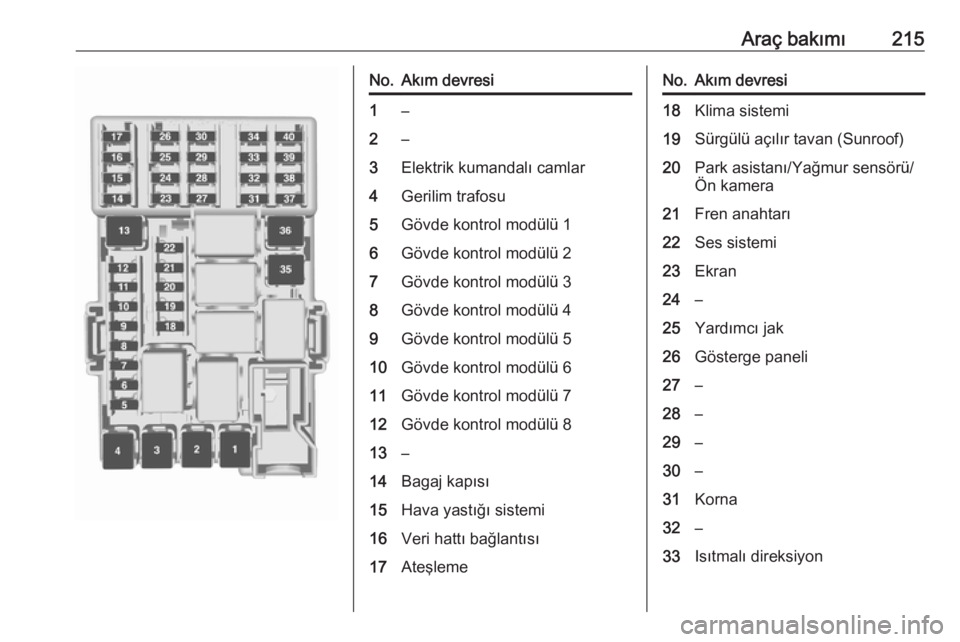

Araç bakımı215No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı/Yağmur sensörü/
Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27–28–29–30–31Korna32–33Isıtmalı direksiyon
Page 218 of 277

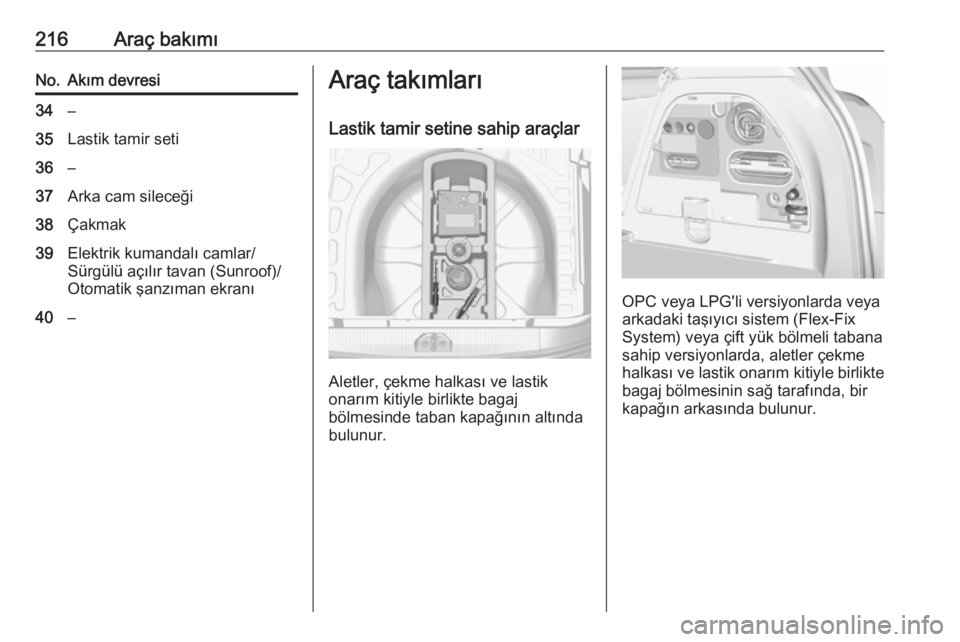

216Araç bakımıNo.Akım devresi34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar/
Sürgülü açılır tavan (Sunroof)/
Otomatik şanzıman ekranı40–Araç takımları
Lastik tamir setine sahip araçlar
Aletler, çekme halkası ve lastik
onarım kitiyle birlikte bagaj
bölmesinde taban kapağının altında bulunur.
OPC veya LPG'li versiyonlarda veya
arkadaki taşıyıcı sistem (Flex-Fix
System) veya çift yük bölmeli tabana
sahip versiyonlarda, aletler çekme
halkası ve lastik onarım kitiyle birlikte bagaj bölmesinin sağ tarafında, bir
kapağın arkasında bulunur.
Page 219 of 277

Araç bakımı217Stepneye sahip araçlar
Kriko, büjon anahtarı ve bazı araç
takımları bagaj bölümünün sağ
tarafında, bir kapağın arkasında
bulunur 3 71.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Ön tekerleklerin arka tekerlekler ile
yer değiştirilmemesini ve tersinin de
yapılmamasını tavsiye ederiz, çünkü
bu aracın dengesini etkileyebilir. Arka
aksta her zaman daha az aşınmış
olan lastikleri kullanın.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 259.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Lastik tanımlamaları
Örneğin 195/55 R 16 95 H195:lastik genişliği, mm55:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), yüzdeR:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat16:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Page 220 of 277

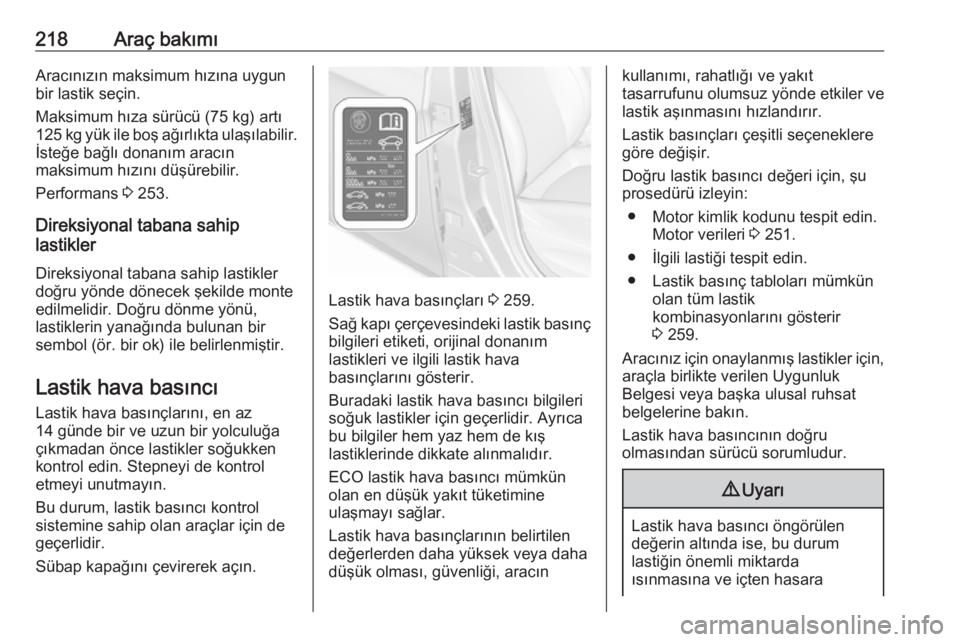

218Araç bakımıAracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 253.
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastiklerdoğru yönde dönecek şekilde monte edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın.
Bu durum, lastik basıncı kontrol
sistemine sahip olan araçlar için de
geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 259.
Sağ kapı çerçevesindeki lastik basınç bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir.
Doğru lastik basıncı değeri için, şu
prosedürü izleyin:
● Motor kimlik kodunu tespit edin. Motor verileri 3 251.
● İlgili lastiği tespit edin.
● Lastik basınç tabloları mümkün olan tüm lastik
kombinasyonlarını gösterir
3 259.
Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
