OPEL CORSA E 2017.5 Instruktionsbok

Bilvård199Bakljus
1. Lossa kåpan i lastutrymmet pårespektive sida och ta bort den.
På bilar med däckreparations‐
satsen i den högra sidoväggen:
Ta bort däckreparationssatsens
delar och alla verktyg från den
bakre insatsen. Tryck ihop insat‐
sen på övre sidan och ta bort den
från sidoväggen.
2. Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på spärrarna och ta bort lamphållaren från ljusenheten.
5. Ta bort och byt glödlampangenom att trycka in glödlampan

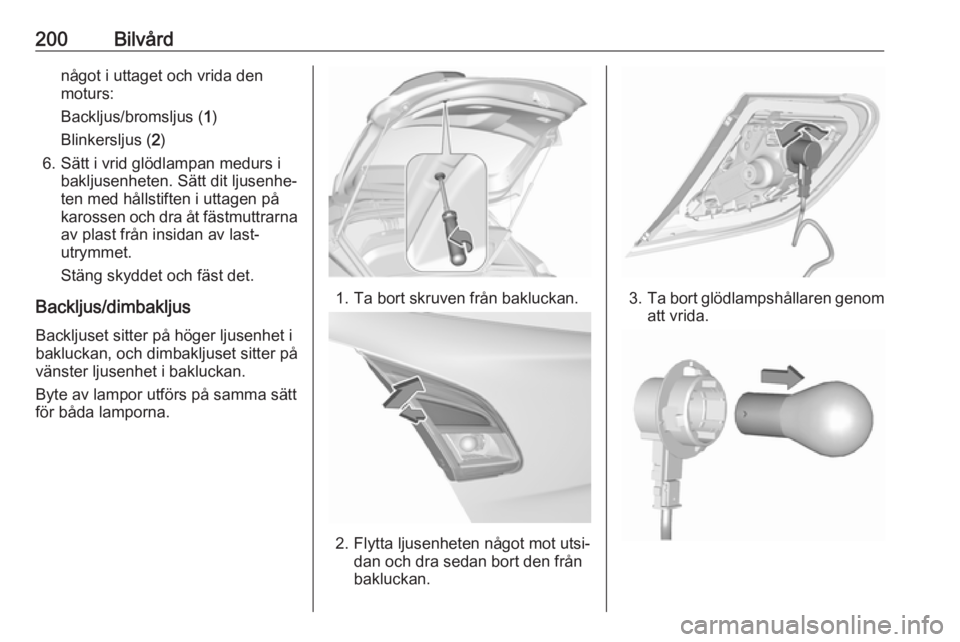

200Bilvårdnågot i uttaget och vrida den
moturs:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i vrid glödlampan medurs i bakljusenheten. Sätt dit ljusenhe‐
ten med hållstiften i uttagen på
karossen och dra åt fästmuttrarna
av plast från insidan av last‐
utrymmet.
Stäng skyddet och fäst det.
Backljus/dimbakljus Backljuset sitter på höger ljusenhet ibakluckan, och dimbakljuset sitter på
vänster ljusenhet i bakluckan.
Byte av lampor utförs på samma sätt
för båda lamporna.
1. Ta bort skruven från bakluckan.
2. Flytta ljusenheten något mot utsi‐ dan och dra sedan bort den från
bakluckan.
3. Ta bort glödlampshållaren genom
att vrida.

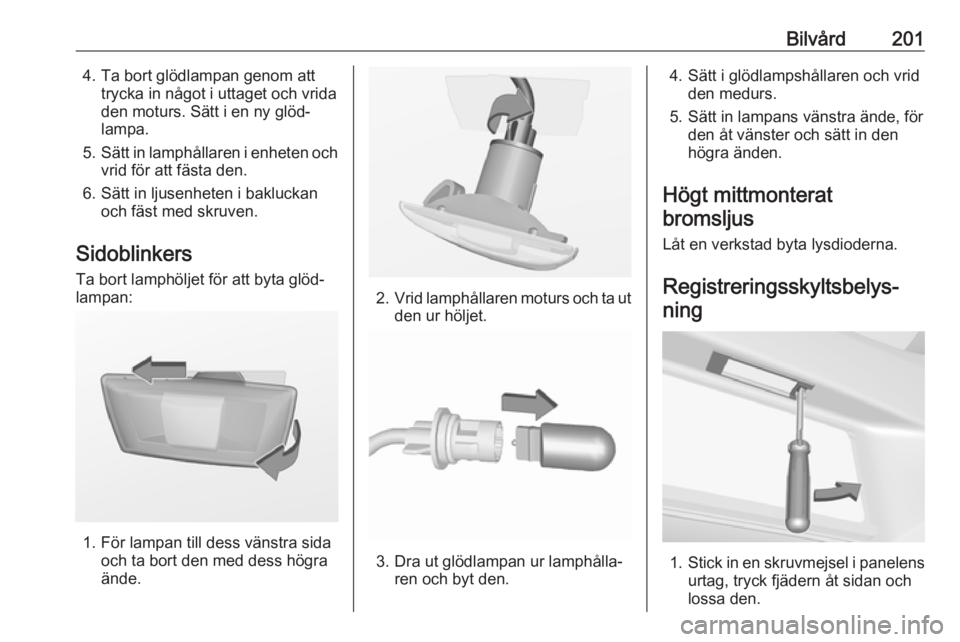

Bilvård2014. Ta bort glödlampan genom atttrycka in något i uttaget och vrida
den moturs. Sätt i en ny glöd‐
lampa.
5. Sätt in lamphållaren i enheten och
vrid för att fästa den.
6. Sätt in ljusenheten i bakluckan och fäst med skruven.
Sidoblinkers
Ta bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

202Bilvård
2. Ta ut lampan nedåt, dra inte ikabeln.
3. Ta bort lamphållaren ur lamphöl‐jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Taklampa Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handskfacket
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.

Bilvård203
Beroende på typen av säkring kan enutlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

204BilvårdNr.Strömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet, spänningsöver‐
vakning10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglarNr.Strömkrets15–16Bromsservosats17Tändning, startströmförsörjning18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Insprutningssystem24Spolarsystem25–26Motorsensorer27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet

Bilvård205Nr.Strömkrets31Helljus vänster, xenonhalvljus
vänster32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Tuta35Luftkonditioneringskompressor,
koppling36Dimljus framNr.Strömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5Kylfläkt6Dieselbränslevärmare7Växellåda8Kylfläkt9Kylfläkt10Kylfläkt11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

206BilvårdSäkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen. Håll i handtaget, draoch vik ned strömställaren.
NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17Tändsystemet

Bilvård207NrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27–28–29–30–31Tuta32–33RattvärmeNrStrömkrets34–35Däckreparationssats36–37Bakre torkare38Cigarettändare39Elektriska fönsterhissar/
taklucka/display för automatisk
växellåda40–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen förvaras tillsammans med
bogseringsöglan och däck‐
reparationssatsen i bagageutrymmet
under golvbeläggningen.

208Bilvård
På OPC-eller LPG-versionen eller
versioner med bakre cykelhållare
eller dubbelt lastgolv, förvaras verkty‐ gen tillsammans med bogseringsög‐
lan och däckreparationssatsen på
höger sida i bagageutrymmet bakom
ett skydd.
Bilar med reservhjul
Domkraften, hjulbultnyckeln och
vissa verktyg förvaras på höger sida i
bagageutrymmet bakom ett skydd
3 68.
Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 249.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
