OPEL CORSA E 2017.5 Kezelési útmutató (in Hungarian)

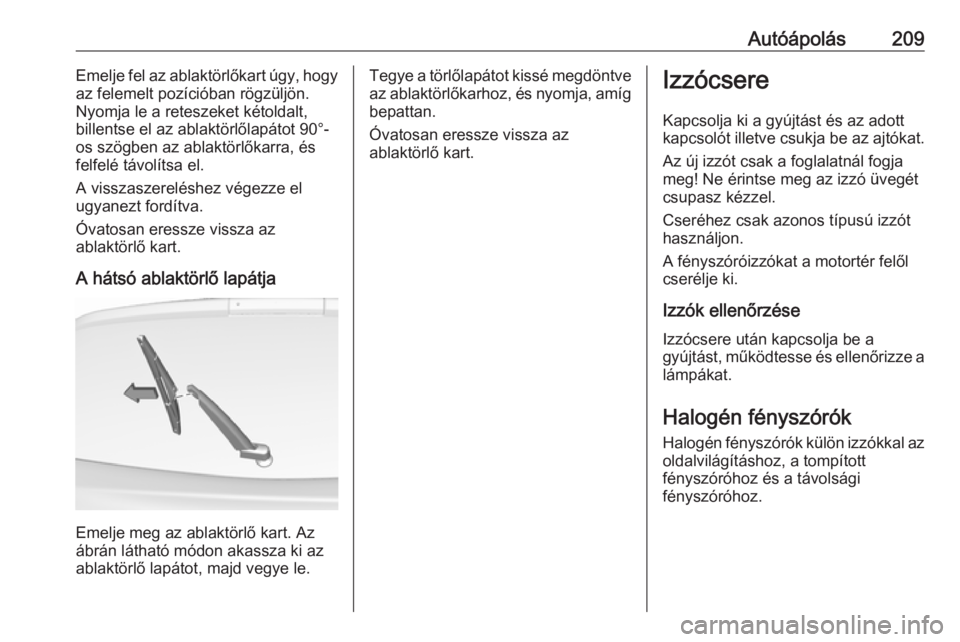

Autóápolás209Emelje fel az ablaktörlőkart úgy, hogy
az felemelt pozícióban rögzüljön.
Nyomja le a reteszeket kétoldalt,
billentse el az ablaktörlőlapátot 90°-
os szögben az ablaktörlőkarra, és
felfelé távolítsa el.
A visszaszereléshez végezze el
ugyanezt fordítva.
Óvatosan eressze vissza az
ablaktörlő kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Tegye a törlőlapátot kissé megdöntve az ablaktörlőkarhoz, és nyomja, amíg
bepattan.
Óvatosan eressze vissza az
ablaktörlő kart.Izzócsere
Kapcsolja ki a gyújtást és az adottkapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg! Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a
lámpákat.
Halogén fényszórók
Halogén fényszórók külön izzókkal az oldalvilágításhoz, a tompított
fényszóróhoz és a távolsági
fényszóróhoz.

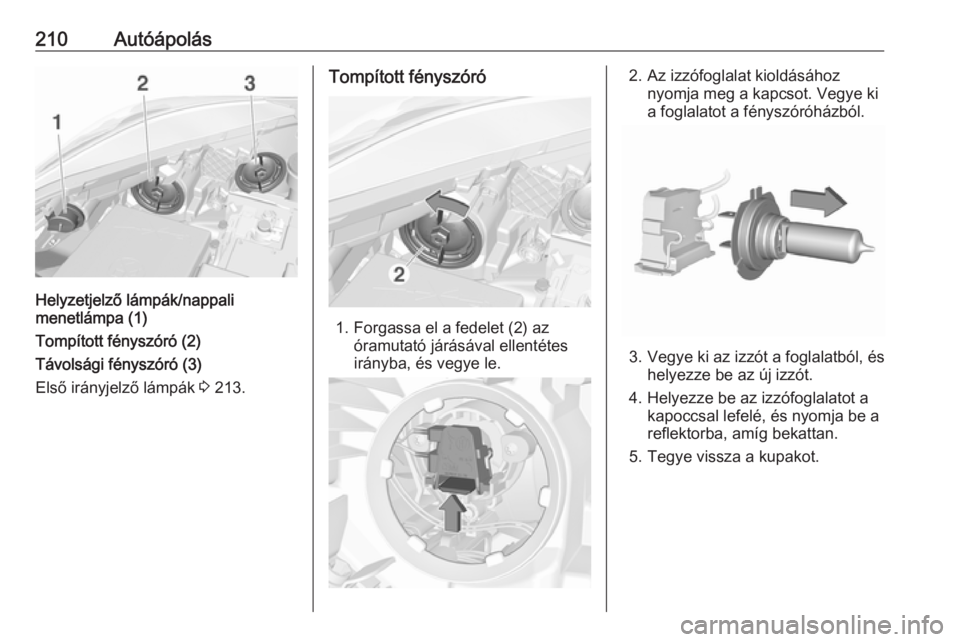

210Autóápolás
Helyzetjelző lámpák/nappali
menetlámpa (1)
Tompított fényszóró (2)
Távolsági fényszóró (3)
Első irányjelző lámpák 3 213.
Tompított fényszóró
1. Forgassa el a fedelet (2) az
óramutató járásával ellentétes
irányba, és vegye le.
2. Az izzófoglalat kioldásához nyomja meg a kapcsot. Vegye ki
a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a kapoccsal lefelé, és nyomja be areflektorba, amíg bekattan.
5. Tegye vissza a kupakot.

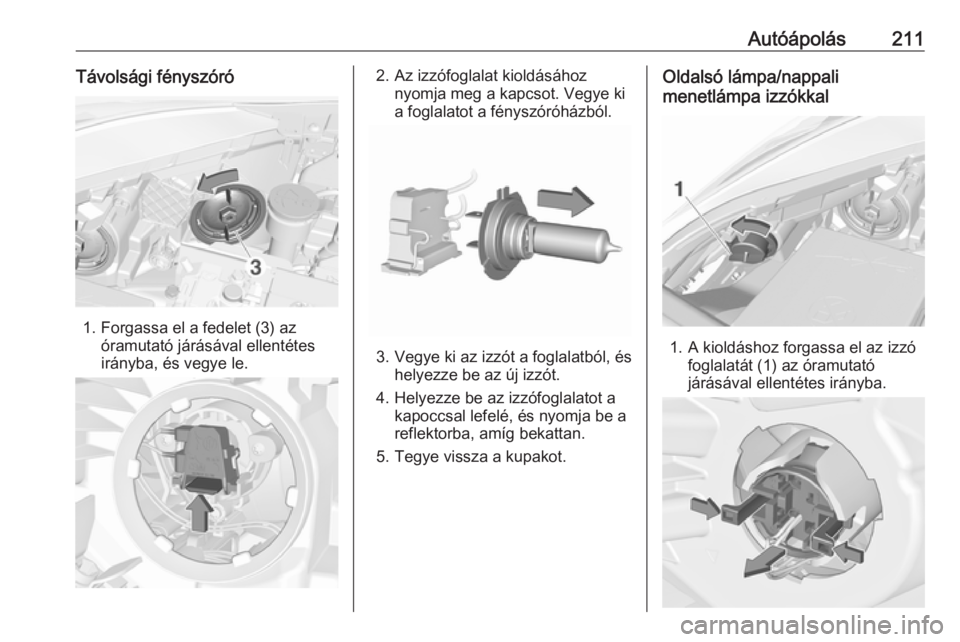

Autóápolás211Távolsági fényszóró
1. Forgassa el a fedelet (3) azóramutató járásával ellentétes
irányba, és vegye le.
2. Az izzófoglalat kioldásához nyomja meg a kapcsot. Vegye ki
a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a kapoccsal lefelé, és nyomja be areflektorba, amíg bekattan.
5. Tegye vissza a kupakot.
Oldalsó lámpa/nappali
menetlámpa izzókkal
1. A kioldáshoz forgassa el az izzó foglalatát (1) az óramutató
járásával ellentétes irányba.

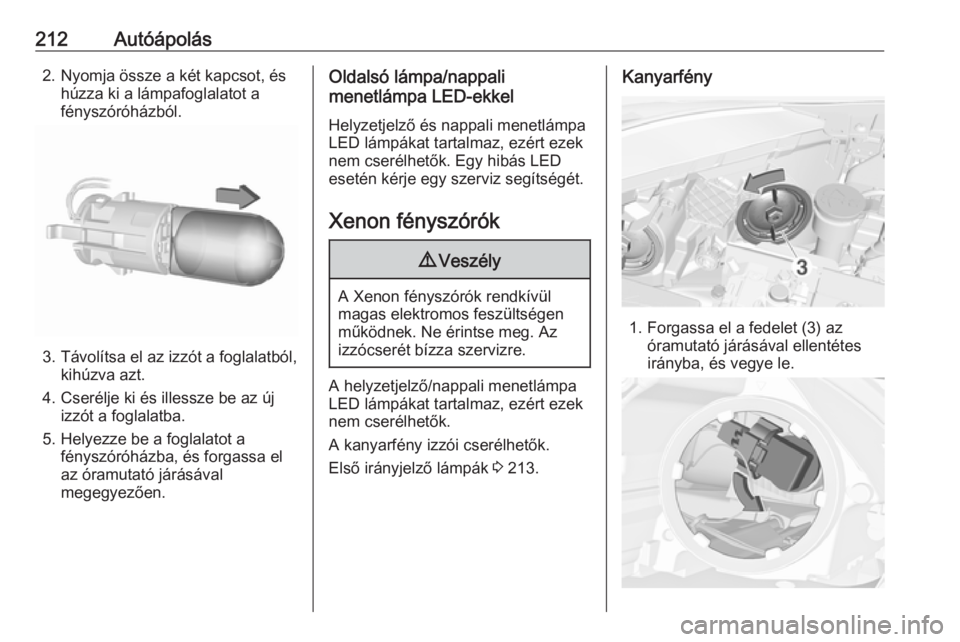

212Autóápolás2. Nyomja össze a két kapcsot, éshúzza ki a lámpafoglalatot a
fényszóróházból.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be a foglalatot a fényszóróházba, és forgassa el
az óramutató járásával megegyezően.
Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Helyzetjelző és nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők. Egy hibás LED
esetén kérje egy szerviz segítségét.
Xenon fényszórók9 Veszély
A Xenon fényszórók rendkívül
magas elektromos feszültségen működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
A kanyarfény izzói cserélhetők.
Első irányjelző lámpák 3 213.
Kanyarfény
1. Forgassa el a fedelet (3) az
óramutató járásával ellentétes
irányba, és vegye le.

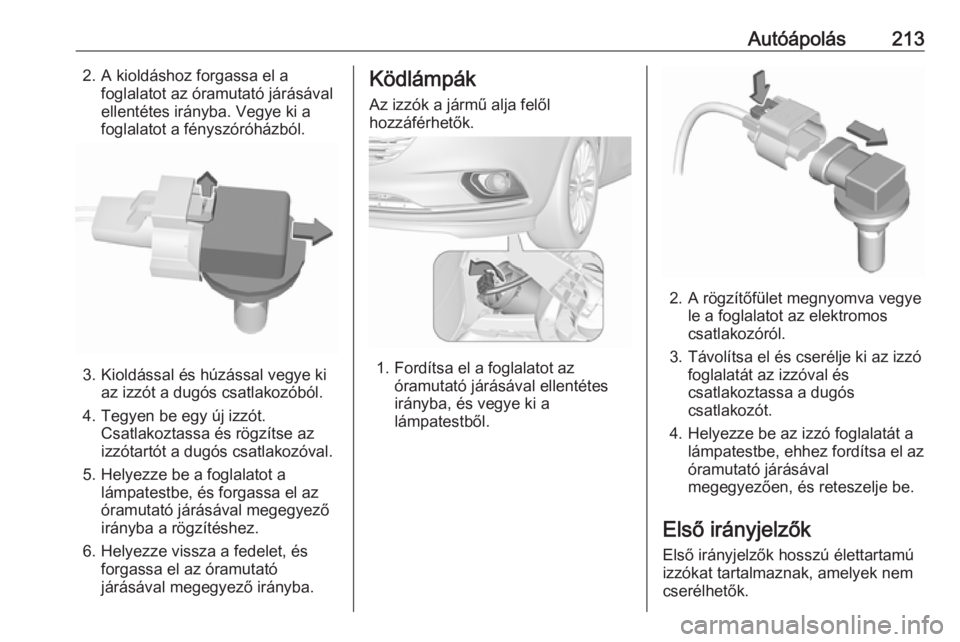

Autóápolás2132. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kioldással és húzással vegye ki az izzót a dugós csatlakozóból.
4. Tegyen be egy új izzót. Csatlakoztassa és rögzítse az
izzótartót a dugós csatlakozóval.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba a rögzítéshez.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák
Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők Első irányjelzők hosszú élettartamú
izzókat tartalmaznak, amelyek nem
cserélhetők.

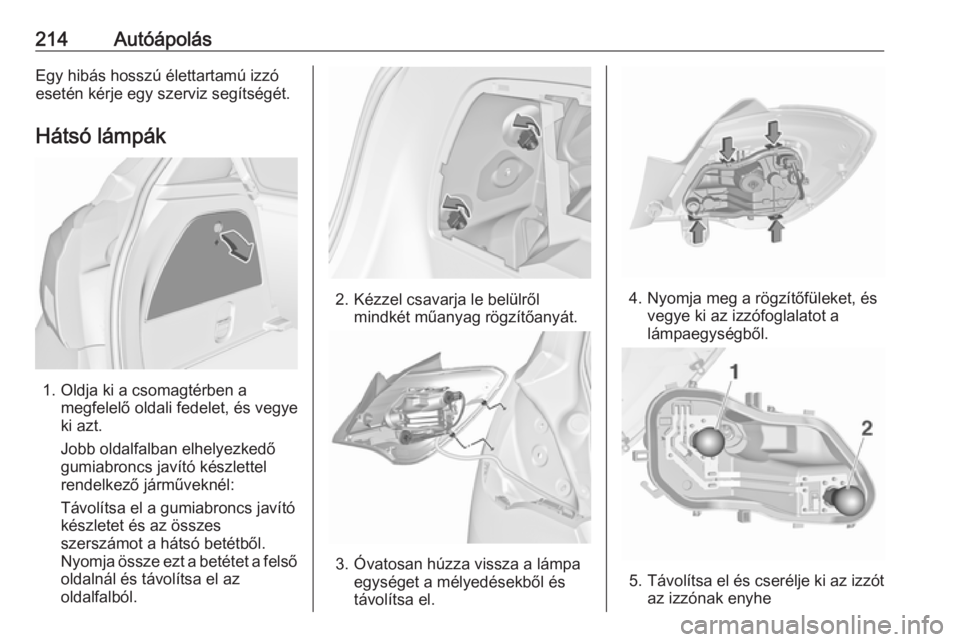

214AutóápolásEgy hibás hosszú élettartamú izzóesetén kérje egy szerviz segítségét.
Hátsó lámpák
1. Oldja ki a csomagtérben a megfelelő oldali fedelet, és vegye
ki azt.
Jobb oldalfalban elhelyezkedő
gumiabroncs javító készlettel
rendelkező járműveknél:
Távolítsa el a gumiabroncs javító
készletet és az összes
szerszámot a hátsó betétből.
Nyomja össze ezt a betétet a felső
oldalnál és távolítsa el az
oldalfalból.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
5. Távolítsa el és cserélje ki az izzót
az izzónak enyhe

Autóápolás215megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze vissza az izzót a hátsó lámpatestbe, és csavarja be az
óramutató járásával megegyező
irányba. Szerelje a lámpa
egységet a rögzítőcsapokkal a jármű karosszéria-mélyedéseibe,
és húzza meg a műanyag rögzítőanyákat a csomagtér
belseje felől.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa
A tolatólámpa a csomagtérajtó jobb
oldali, a hátsó ködlámpa pedig a
csomagtérajtó bal oldali
lámpacsoportjában helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.
1. Szerelje ki a csomagtérajtóból a csavart.
2. A lámpaszerelvényt kissé mozdítsa kifelé, majd húzza ki a
csomagtérajtóból.
3. Elforgatva vegye ki az izzótartót.

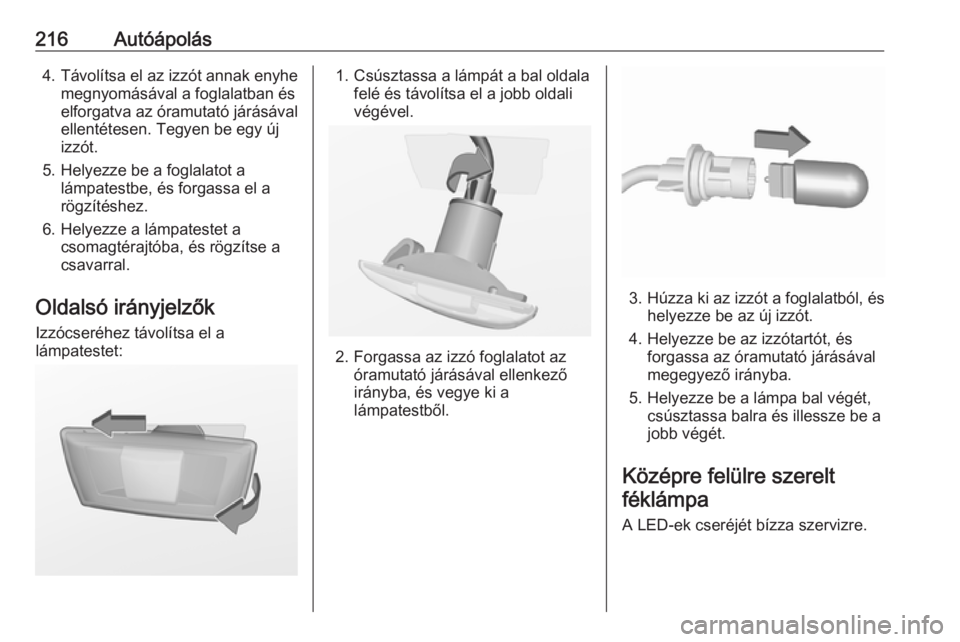

216Autóápolás4. Távolítsa el az izzót annak enyhemegnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen. Tegyen be egy új
izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el a
rögzítéshez.
6. Helyezze a lámpatestet a csomagtérajtóba, és rögzítse a
csavarral.
Oldalsó irányjelzők Izzócseréhez távolítsa el a
lámpatestet:1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt féklámpa
A LED-ek cseréjét bízza szervizre.

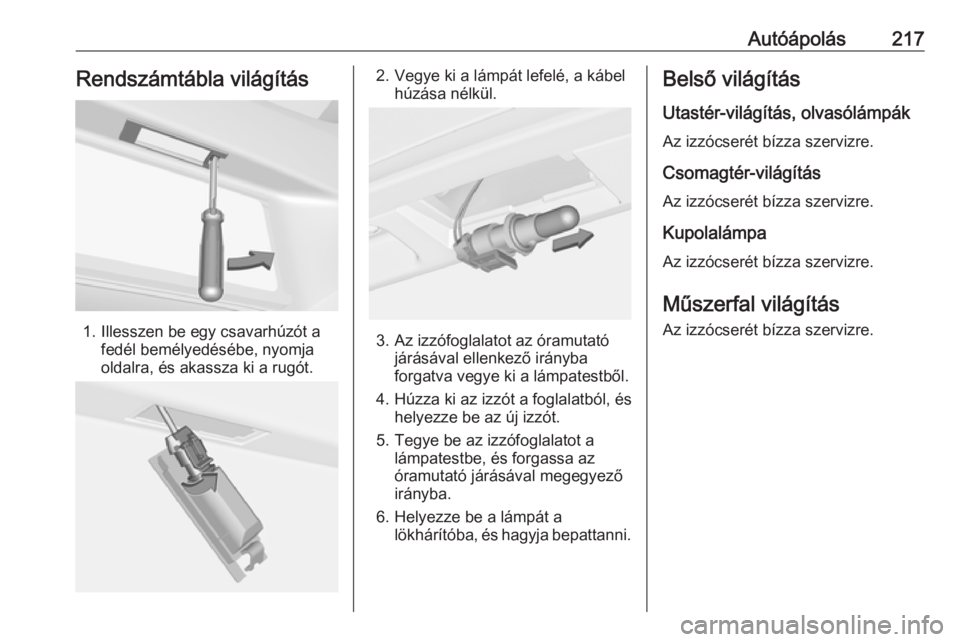

Autóápolás217Rendszámtábla világítás
1. Illesszen be egy csavarhúzót afedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Kupolalámpa
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.

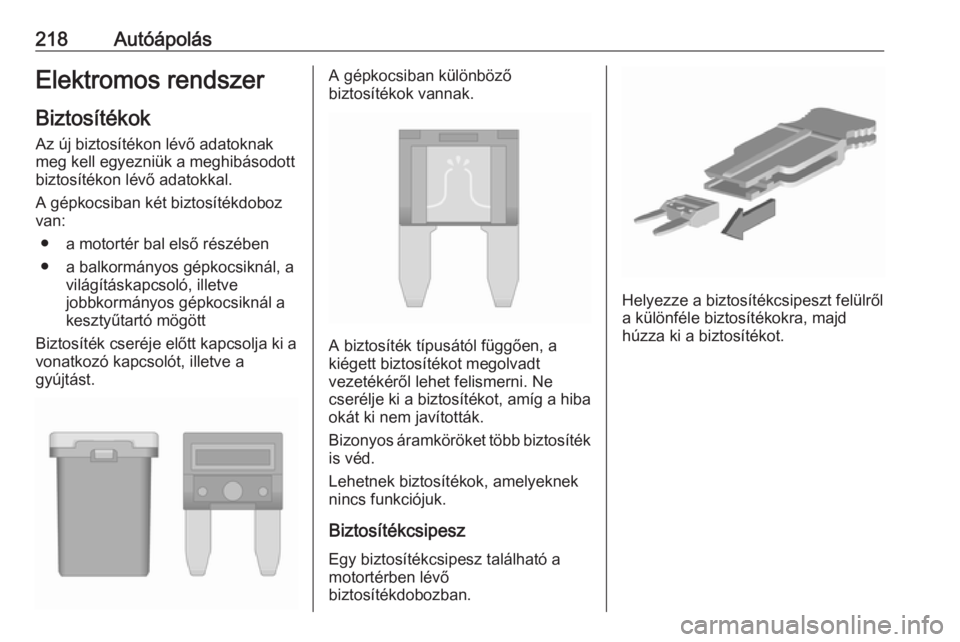

218AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motortér bal első részében● a balkormányos gépkocsiknál, a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
