OPEL CORSA E 2017.5 Manuale di uso e manutenzione (in Italian)

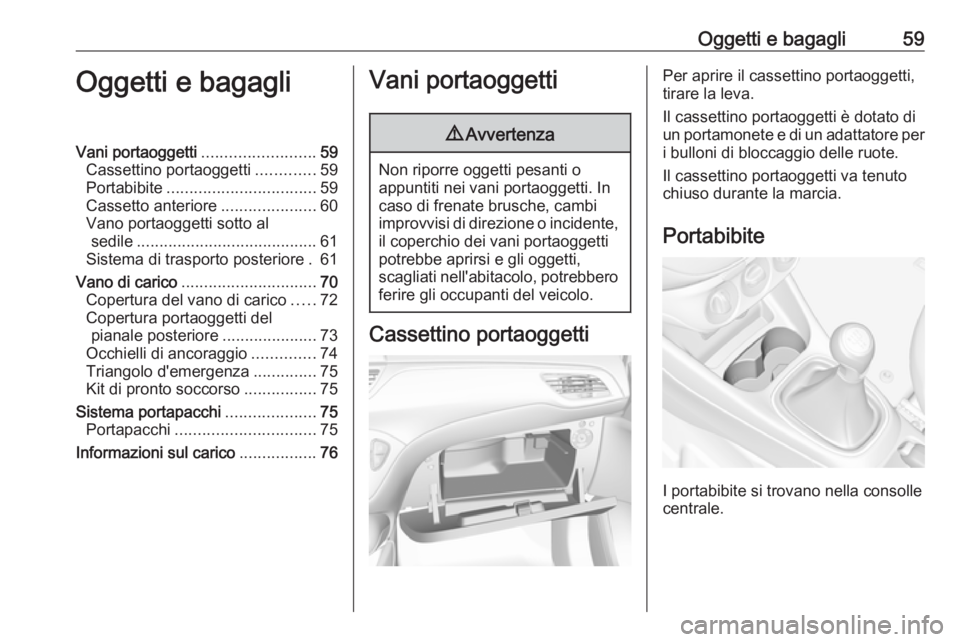

Oggetti e bagagli59Oggetti e bagagliVani portaoggetti.........................59
Cassettino portaoggetti .............59
Portabibite ................................. 59
Cassetto anteriore .....................60
Vano portaoggetti sotto al sedile ........................................ 61
Sistema di trasporto posteriore . 61
Vano di carico .............................. 70
Copertura del vano di carico .....72
Copertura portaoggetti del pianale posteriore .....................73
Occhielli di ancoraggio ..............74
Triangolo d'emergenza ..............75
Kit di pronto soccorso ................75
Sistema portapacchi ....................75
Portapacchi ............................... 75
Informazioni sul carico .................76Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
Per aprire il cassettino portaoggetti,
tirare la leva.
Il cassettino portaoggetti è dotato di
un portamonete e di un adattatore per i bulloni di bloccaggio delle ruote.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

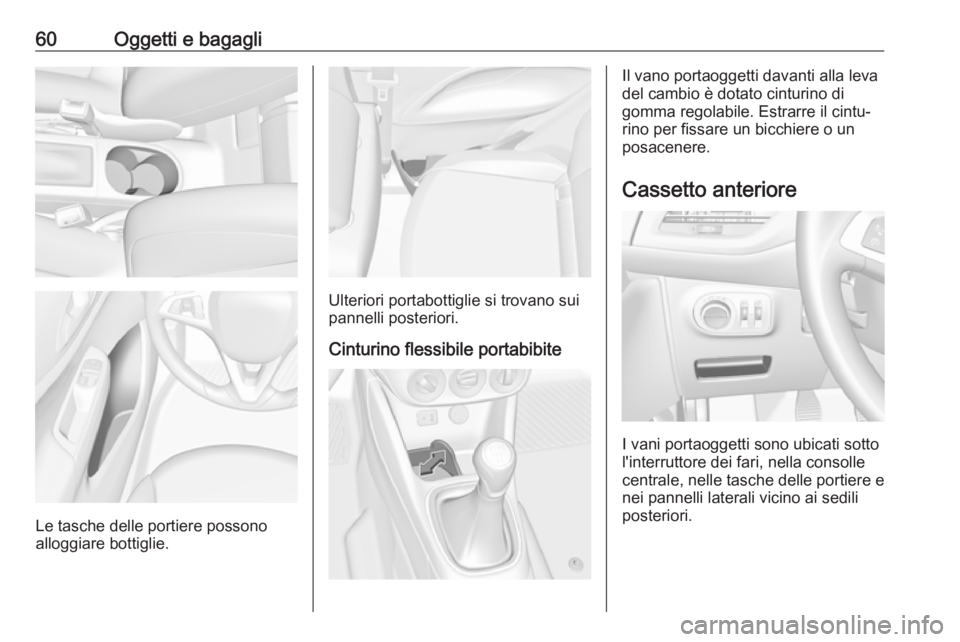

60Oggetti e bagagli
Le tasche delle portiere possono
alloggiare bottiglie.
Ulteriori portabottiglie si trovano sui
pannelli posteriori.
Cinturino flessibile portabibite
Il vano portaoggetti davanti alla leva
del cambio è dotato cinturino di
gomma regolabile. Estrarre il cintu‐
rino per fissare un bicchiere o un
posacenere.
Cassetto anteriore
I vani portaoggetti sono ubicati sotto
l'interruttore dei fari, nella consolle
centrale, nelle tasche delle portiere e
nei pannelli laterali vicino ai sedili
posteriori.

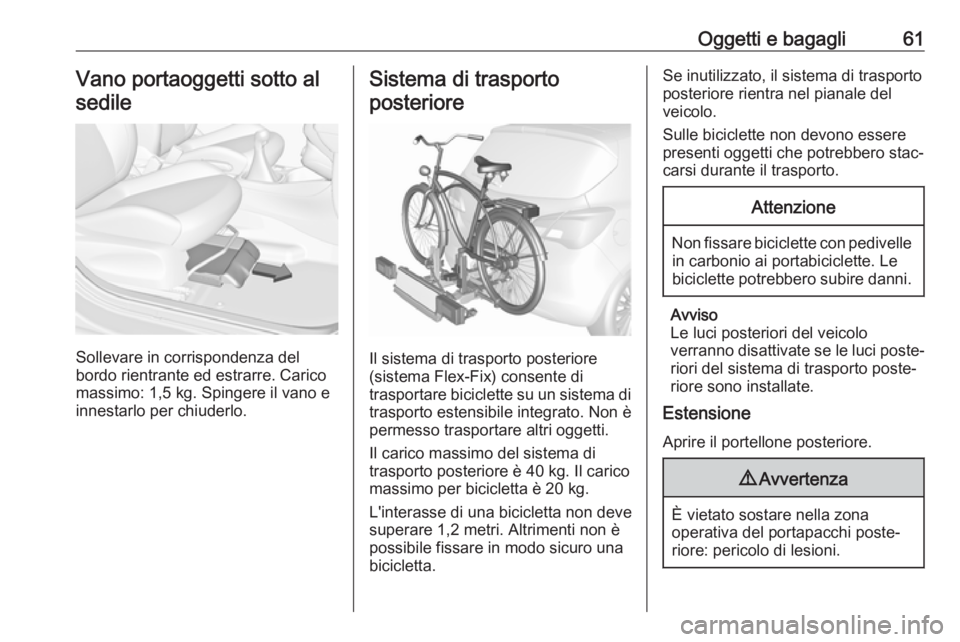

Oggetti e bagagli61Vano portaoggetti sotto alsedile
Sollevare in corrispondenza del
bordo rientrante ed estrarre. Carico
massimo: 1,5 kg. Spingere il vano e innestarlo per chiuderlo.
Sistema di trasporto
posteriore
Il sistema di trasporto posteriore
(sistema Flex-Fix) consente di
trasportare biciclette su un sistema di
trasporto estensibile integrato. Non è
permesso trasportare altri oggetti.
Il carico massimo del sistema di
trasporto posteriore è 40 kg. Il carico
massimo per bicicletta è 20 kg.
L'interasse di una bicicletta non deve
superare 1,2 metri. Altrimenti non è
possibile fissare in modo sicuro una
bicicletta.
Se inutilizzato, il sistema di trasporto posteriore rientra nel pianale del
veicolo.
Sulle biciclette non devono essere
presenti oggetti che potrebbero stac‐
carsi durante il trasporto.Attenzione
Non fissare biciclette con pedivelle in carbonio ai portabiciclette. Le
biciclette potrebbero subire danni.
Avviso
Le luci posteriori del veicolo
verranno disattivate se le luci poste‐
riori del sistema di trasporto poste‐
riore sono installate.
Estensione
Aprire il portellone posteriore.
9 Avvertenza
È vietato sostare nella zona
operativa del portapacchi poste‐ riore: pericolo di lesioni.

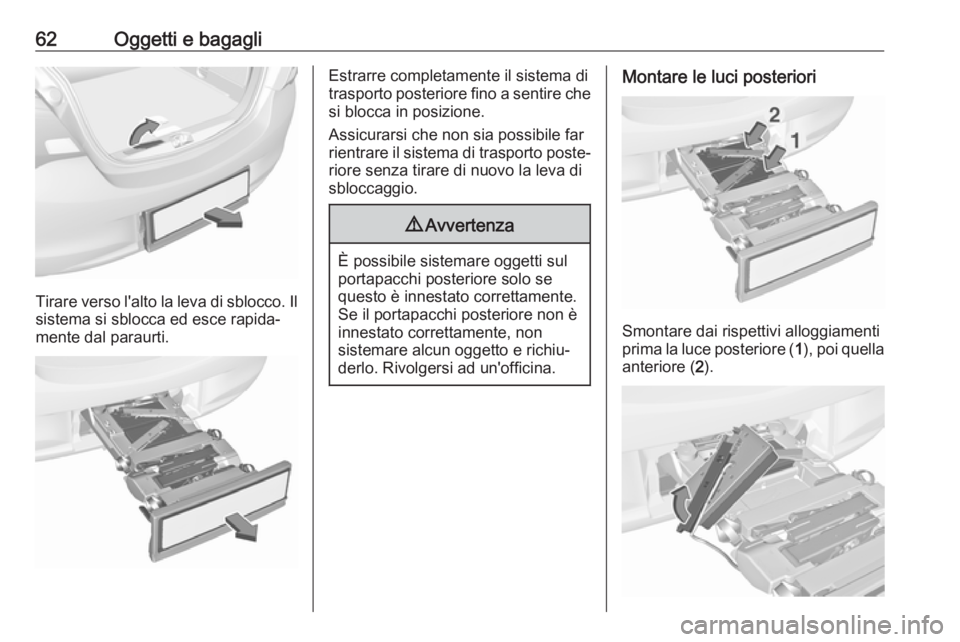

62Oggetti e bagagli
Tirare verso l'alto la leva di sblocco. Ilsistema si sblocca ed esce rapida‐
mente dal paraurti.
Estrarre completamente il sistema di
trasporto posteriore fino a sentire che si blocca in posizione.
Assicurarsi che non sia possibile far rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non
sistemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Montare le luci posteriori
Smontare dai rispettivi alloggiamenti
prima la luce posteriore ( 1), poi quella
anteriore ( 2).

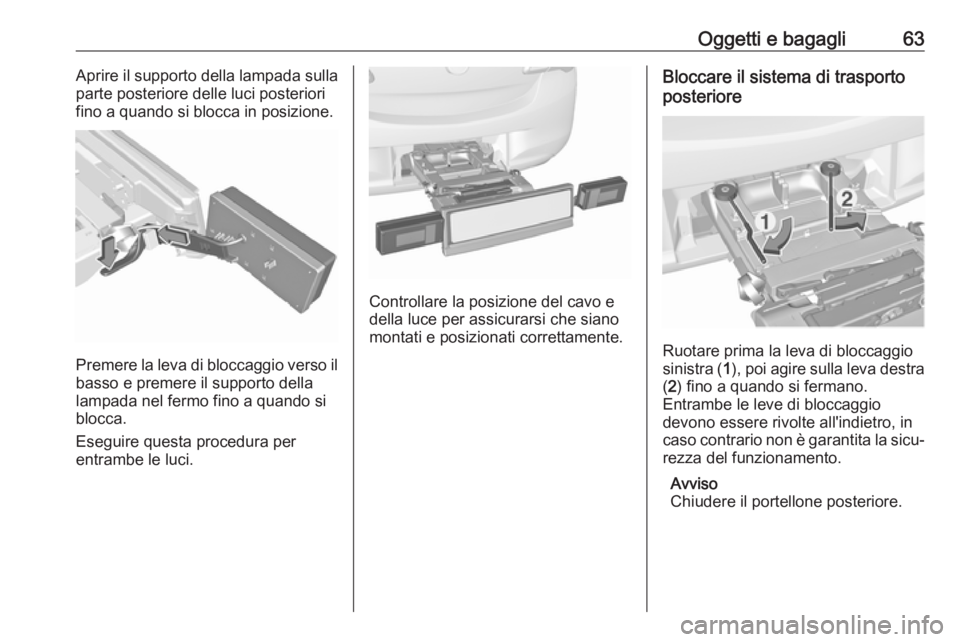

Oggetti e bagagli63Aprire il supporto della lampada sulla
parte posteriore delle luci posteriori
fino a quando si blocca in posizione.
Premere la leva di bloccaggio verso il basso e premere il supporto della
lampada nel fermo fino a quando si
blocca.
Eseguire questa procedura per
entrambe le luci.
Controllare la posizione del cavo e della luce per assicurarsi che siano
montati e posizionati correttamente.
Bloccare il sistema di trasporto
posteriore
Ruotare prima la leva di bloccaggio
sinistra ( 1), poi agire sulla leva destra
( 2 ) fino a quando si fermano.
Entrambe le leve di bloccaggio
devono essere rivolte all'indietro, in caso contrario non è garantita la sicu‐ rezza del funzionamento.
Avviso
Chiudere il portellone posteriore.

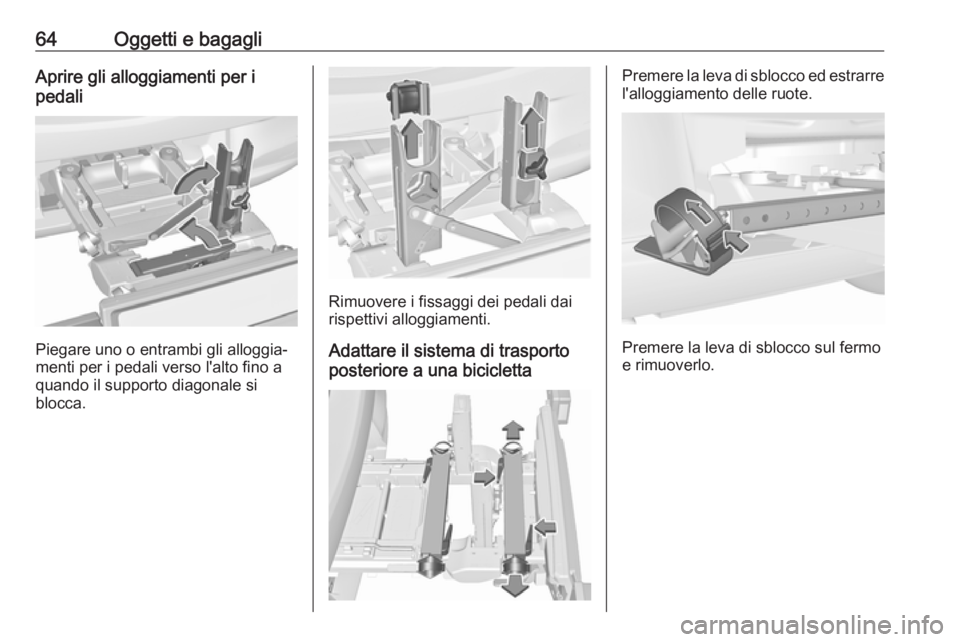

64Oggetti e bagagliAprire gli alloggiamenti per i
pedali
Piegare uno o entrambi gli alloggia‐
menti per i pedali verso l'alto fino a
quando il supporto diagonale si
blocca.
Rimuovere i fissaggi dei pedali dai
rispettivi alloggiamenti.
Adattare il sistema di trasporto
posteriore a una bicicletta
Premere la leva di sblocco ed estrarre l'alloggiamento delle ruote.
Premere la leva di sblocco sul fermo
e rimuoverlo.

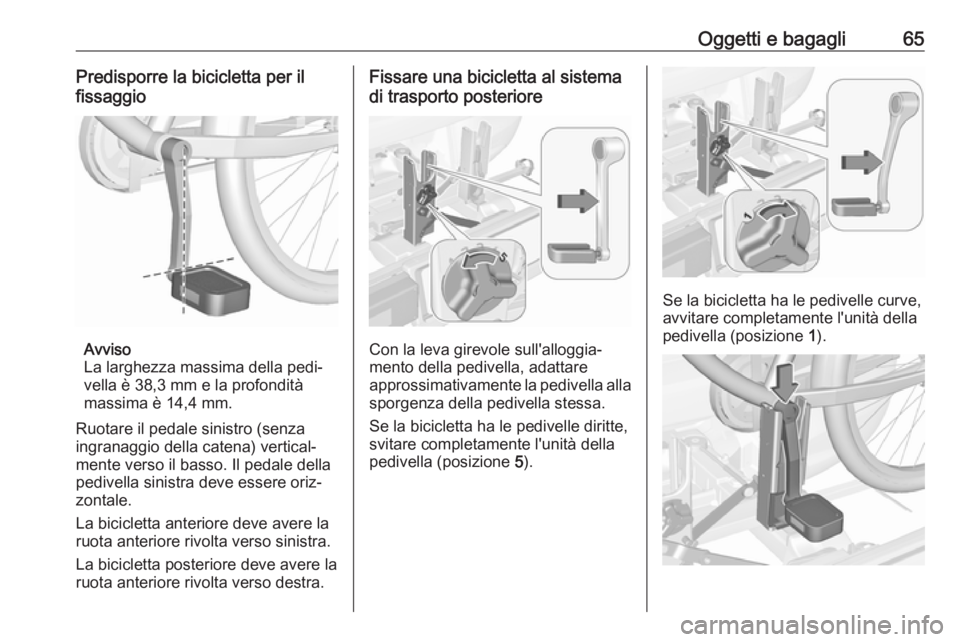

Oggetti e bagagli65Predisporre la bicicletta per il
fissaggio
Avviso
La larghezza massima della pedi‐
vella è 38,3 mm e la profondità
massima è 14,4 mm.
Ruotare il pedale sinistro (senza
ingranaggio della catena) vertical‐
mente verso il basso. Il pedale della
pedivella sinistra deve essere oriz‐ zontale.
La bicicletta anteriore deve avere la
ruota anteriore rivolta verso sinistra.
La bicicletta posteriore deve avere la
ruota anteriore rivolta verso destra.
Fissare una bicicletta al sistema
di trasporto posteriore
Con la leva girevole sull'alloggia‐
mento della pedivella, adattare
approssimativamente la pedivella alla
sporgenza della pedivella stessa.
Se la bicicletta ha le pedivelle diritte,
svitare completamente l'unità della
pedivella (posizione 5).
Se la bicicletta ha le pedivelle curve,
avvitare completamente l'unità della
pedivella (posizione 1).

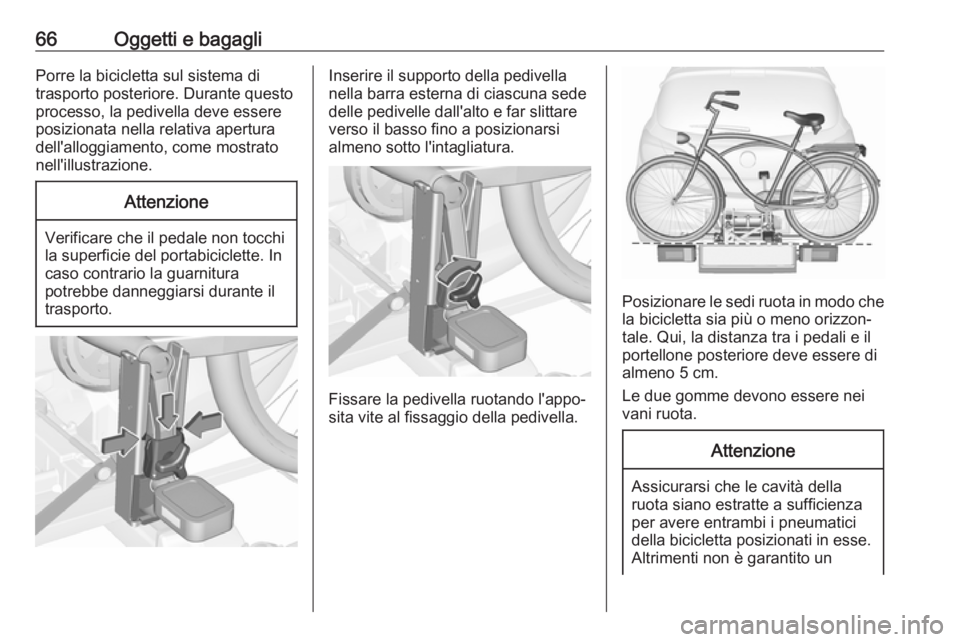

66Oggetti e bagagliPorre la bicicletta sul sistema di
trasporto posteriore. Durante questo
processo, la pedivella deve essere
posizionata nella relativa apertura
dell'alloggiamento, come mostrato
nell'illustrazione.Attenzione
Verificare che il pedale non tocchi
la superficie del portabiciclette. In
caso contrario la guarnitura
potrebbe danneggiarsi durante il
trasporto.
Inserire il supporto della pedivella
nella barra esterna di ciascuna sede
delle pedivelle dall'alto e far slittare
verso il basso fino a posizionarsi
almeno sotto l'intagliatura.
Fissare la pedivella ruotando l'appo‐
sita vite al fissaggio della pedivella.
Posizionare le sedi ruota in modo che
la bicicletta sia più o meno orizzon‐
tale. Qui, la distanza tra i pedali e il
portellone posteriore deve essere di
almeno 5 cm.
Le due gomme devono essere nei vani ruota.
Attenzione
Assicurarsi che le cavità dellaruota siano estratte a sufficienza
per avere entrambi i pneumatici
della bicicletta posizionati in esse. Altrimenti non è garantito un

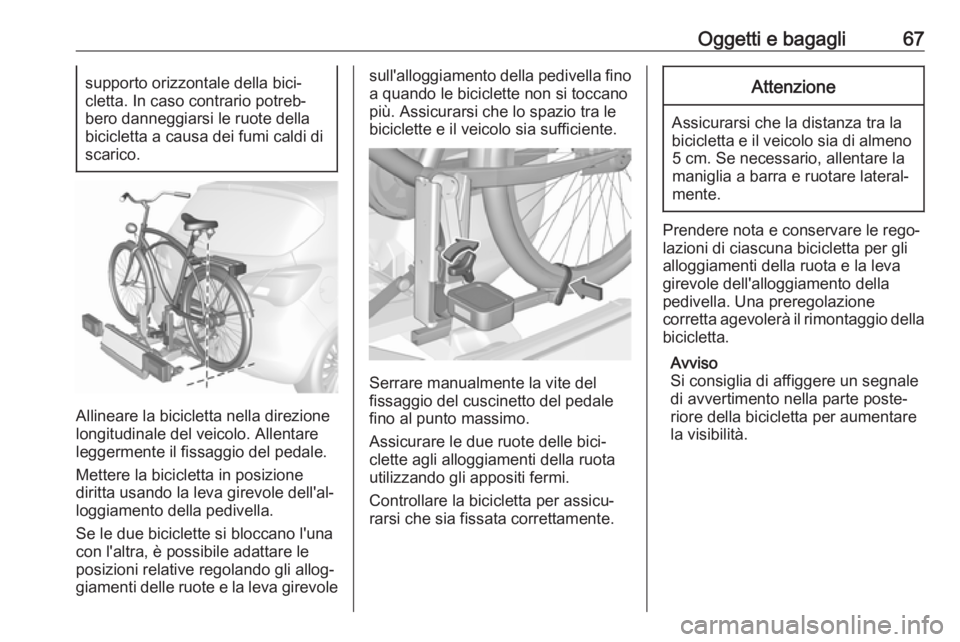

Oggetti e bagagli67supporto orizzontale della bici‐
cletta. In caso contrario potreb‐
bero danneggiarsi le ruote della bicicletta a causa dei fumi caldi di
scarico.
Allineare la bicicletta nella direzione
longitudinale del veicolo. Allentare
leggermente il fissaggio del pedale.
Mettere la bicicletta in posizione
diritta usando la leva girevole dell'al‐
loggiamento della pedivella.
Se le due biciclette si bloccano l'una
con l'altra, è possibile adattare le posizioni relative regolando gli allog‐
giamenti delle ruote e la leva girevole
sull'alloggiamento della pedivella fino a quando le biciclette non si toccano
più. Assicurarsi che lo spazio tra le
biciclette e il veicolo sia sufficiente.
Serrare manualmente la vite del
fissaggio del cuscinetto del pedale
fino al punto massimo.
Assicurare le due ruote delle bici‐
clette agli alloggiamenti della ruota
utilizzando gli appositi fermi.
Controllare la bicicletta per assicu‐
rarsi che sia fissata correttamente.
Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Prendere nota e conservare le rego‐
lazioni di ciascuna bicicletta per gli
alloggiamenti della ruota e la leva
girevole dell'alloggiamento della
pedivella. Una preregolazione
corretta agevolerà il rimontaggio della bicicletta.
Avviso
Si consiglia di affiggere un segnale
di avvertimento nella parte poste‐
riore della bicicletta per aumentare
la visibilità.

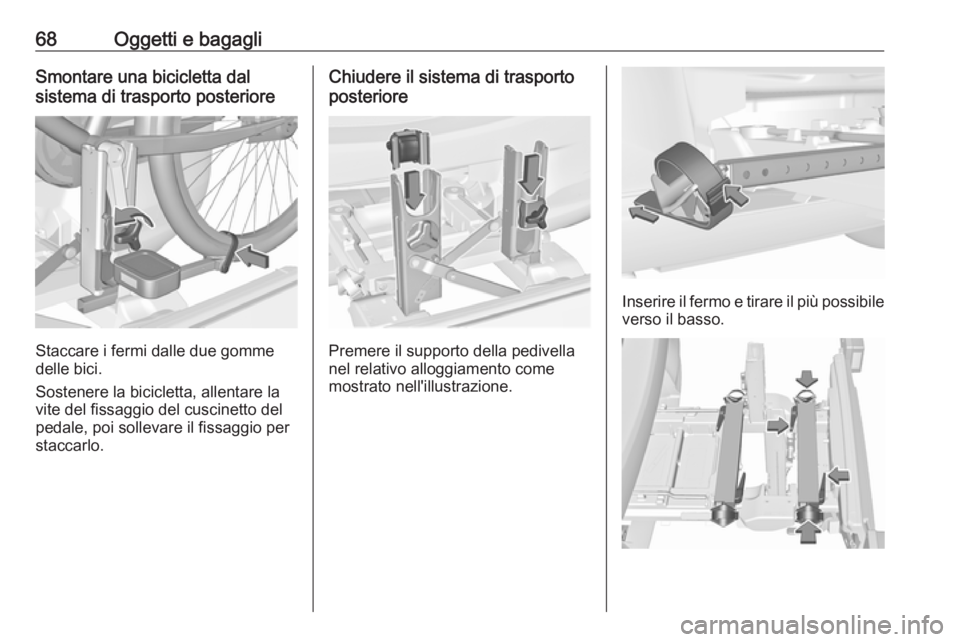

68Oggetti e bagagliSmontare una bicicletta dal
sistema di trasporto posteriore
Staccare i fermi dalle due gomme
delle bici.
Sostenere la bicicletta, allentare la vite del fissaggio del cuscinetto del
pedale, poi sollevare il fissaggio per
staccarlo.
Chiudere il sistema di trasporto
posteriore
Premere il supporto della pedivella
nel relativo alloggiamento come
mostrato nell'illustrazione.
Inserire il fermo e tirare il più possibile
verso il basso.
