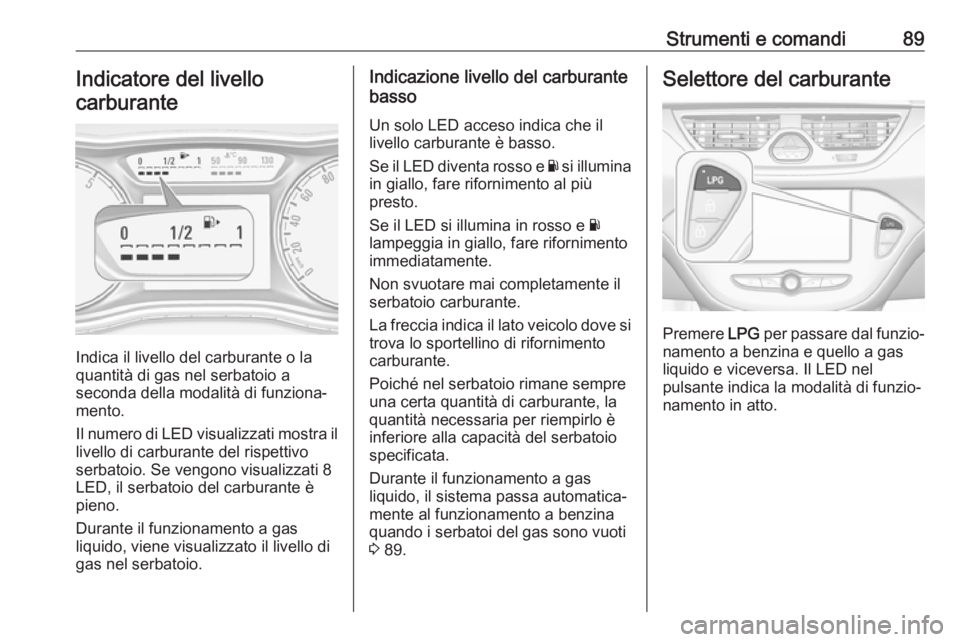

Strumenti e comandi89Indicatore del livello
carburante
Indica il livello del carburante o la
quantità di gas nel serbatoio a
seconda della modalità di funziona‐
mento.
Il numero di LED visualizzati mostra il livello di carburante del rispettivo
serbatoio. Se vengono visualizzati 8
LED, il serbatoio del carburante è
pieno.
Durante il funzionamento a gas
liquido, viene visualizzato il livello di
gas nel serbatoio.
Indicazione livello del carburante
basso
Un solo LED acceso indica che il
livello carburante è basso.
Se il LED diventa rosso e Y si illumina
in giallo, fare rifornimento al più
presto.
Se il LED si illumina in rosso e Y
lampeggia in giallo, fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
Durante il funzionamento a gas
liquido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 89.Selettore del carburante
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas
liquido e viceversa. Il LED nel
pulsante indica la modalità di funzio‐
namento in atto.

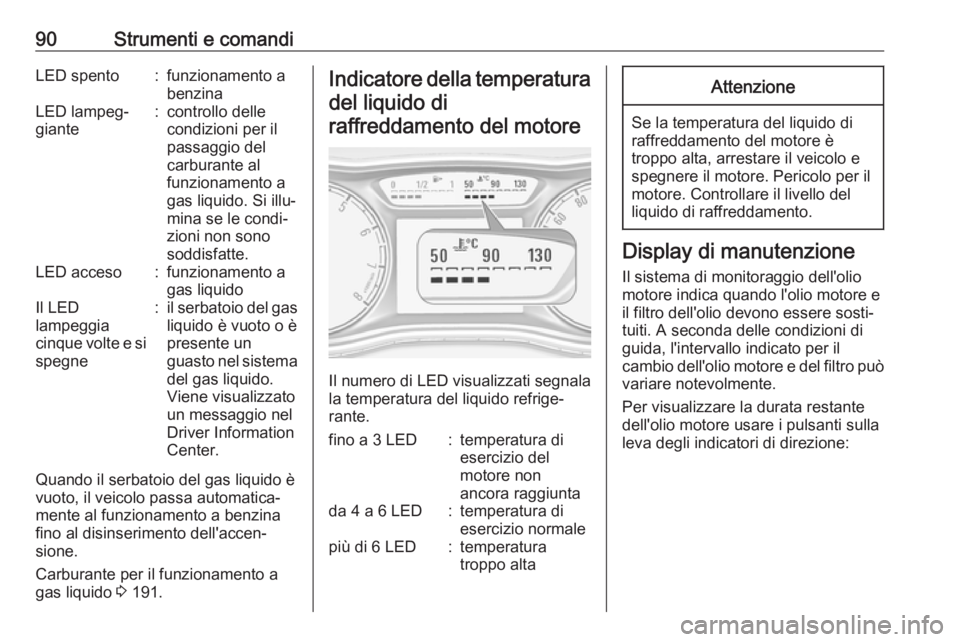

90Strumenti e comandiLED spento:funzionamento a
benzinaLED lampeg‐
giante:controllo delle
condizioni per il
passaggio del
carburante al
funzionamento a
gas liquido. Si illu‐
mina se le condi‐
zioni non sono
soddisfatte.LED acceso:funzionamento a
gas liquidoIl LED
lampeggia
cinque volte e si spegne:il serbatoio del gas
liquido è vuoto o è
presente un
guasto nel sistema del gas liquido.
Viene visualizzato
un messaggio nel
Driver Information
Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 191.
Indicatore della temperatura
del liquido di raffreddamento del motore
Il numero di LED visualizzati segnala
la temperatura del liquido refrige‐
rante.
fino a 3 LED:temperatura di
esercizio del
motore non
ancora raggiuntada 4 a 6 LED:temperatura di
esercizio normalepiù di 6 LED:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:

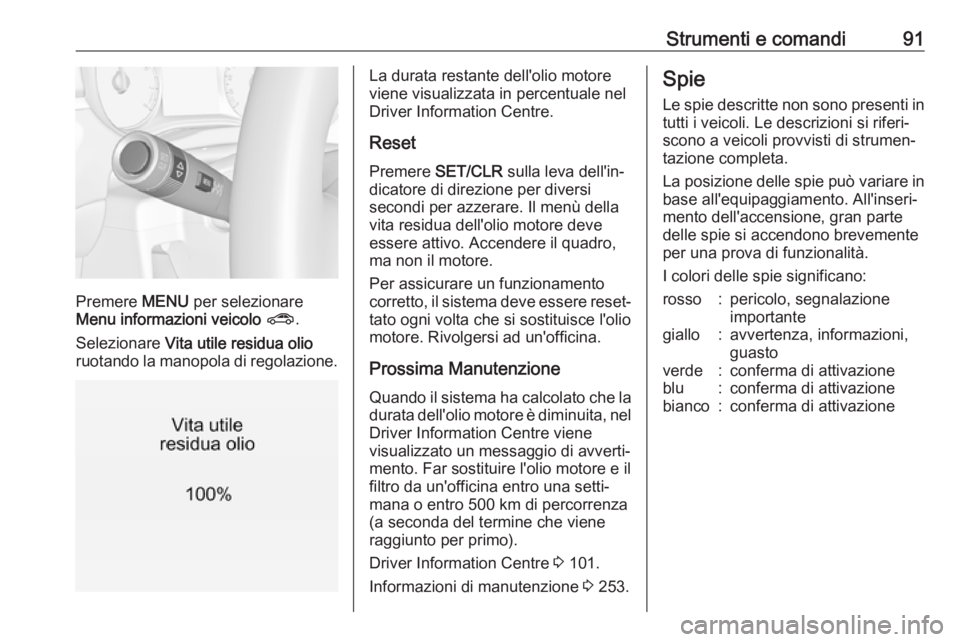

Strumenti e comandi91
Premere MENU per selezionare
Menu informazioni veicolo ? .
Selezionare Vita utile residua olio
ruotando la manopola di regolazione.
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. Il menù della
vita residua dell'olio motore deve
essere attivo. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Driver Information Centre 3 101.
Informazioni di manutenzione 3 253.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base all'equipaggiamento. All'inseri‐
mento dell'accensione, gran parte
delle spie si accendono brevemente
per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

92Strumenti e comandiSpie nel quadro strumenti

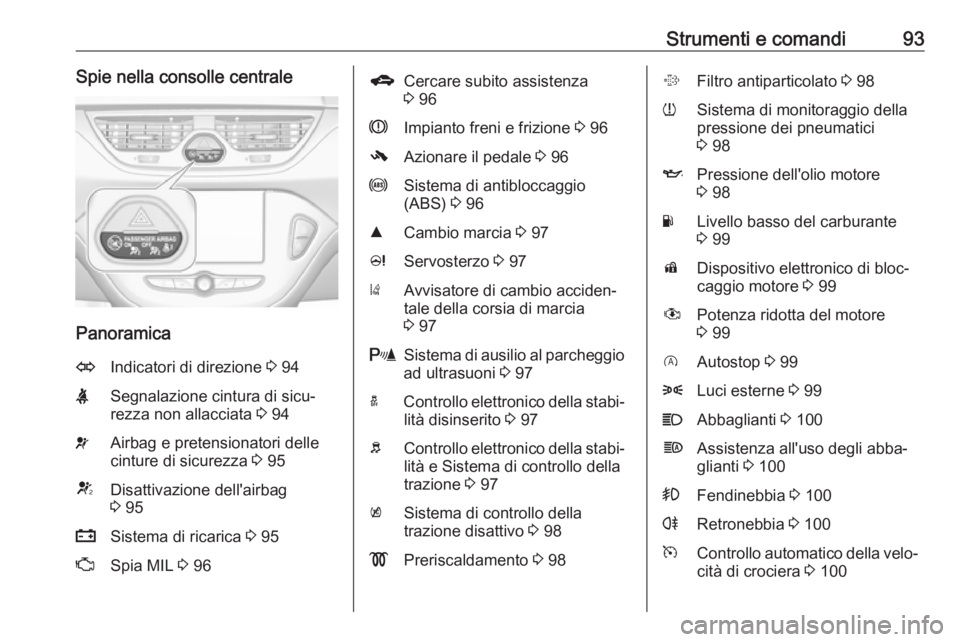

Strumenti e comandi93Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 94XSegnalazione cintura di sicu‐
rezza non allacciata 3 94vAirbag e pretensionatori delle
cinture di sicurezza 3 95VDisattivazione dell'airbag
3 95pSistema di ricarica 3 95ZSpia MIL 3 96gCercare subito assistenza
3 96RImpianto freni e frizione 3 96-Azionare il pedale 3 96uSistema di antibloccaggio
(ABS) 3 96RCambio marcia 3 97cServosterzo 3 97)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 97rSistema di ausilio al parcheggio
ad ultrasuoni 3 97aControllo elettronico della stabi‐
lità disinserito 3 97bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 97kSistema di controllo della
trazione disattivo 3 98!Preriscaldamento 3 98%Filtro antiparticolato 3 98wSistema di monitoraggio della
pressione dei pneumatici
3 98IPressione dell'olio motore
3 98YLivello basso del carburante
3 99dDispositivo elettronico di bloc‐
caggio motore 3 99#Potenza ridotta del motore
3 99DAutostop 3 998Luci esterne 3 99CAbbaglianti 3 100fAssistenza all'uso degli abba‐
glianti 3 100>Fendinebbia 3 100rRetronebbia 3 100mControllo automatico della velo‐
cità di crociera 3 100

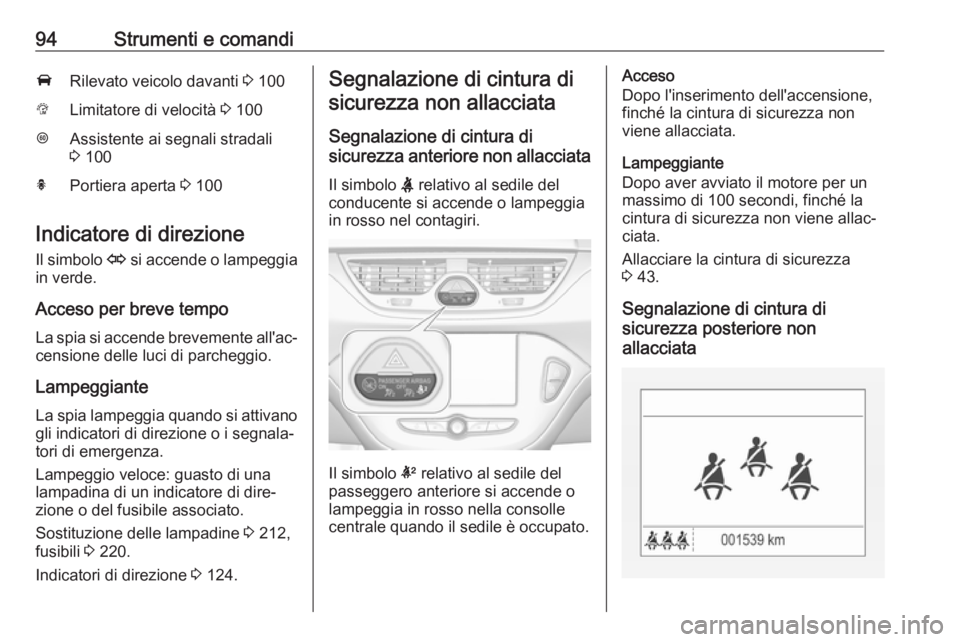

94Strumenti e comandiARilevato veicolo davanti 3 100LLimitatore di velocità 3 100LAssistente ai segnali stradali
3 100hPortiera aperta 3 100
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo La spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
LampeggianteLa spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Sostituzione delle lampadine 3 212,
fusibili 3 220.
Indicatori di direzione 3 124.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia in rosso nel contagiri.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle
centrale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un massimo di 100 secondi, finché la cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 43.
Segnalazione di cintura di
sicurezza posteriore non
allacciata

Strumenti e comandi95Il simbolo X nel Driver Information
Center lampeggia o si accende.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi, finché la
cintura di sicurezza sia stata allac‐
ciata.
Si illumina anche s una cintura di un
sedile viene allacciata durante la
guida.
Lampeggiante
Dopo la partenza, se la cintura di sicu‐
rezza non è allacciata.
Allacciare la cintura di sicurezza
3 43.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi. Se non si accende, non si spegne dopo quattro secondi o se si accende durante la guida, signi‐
fica che c'è una disfunzione nel
sistema degli airbag. Rivolgersi adun'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 42, 3 45.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 50.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.

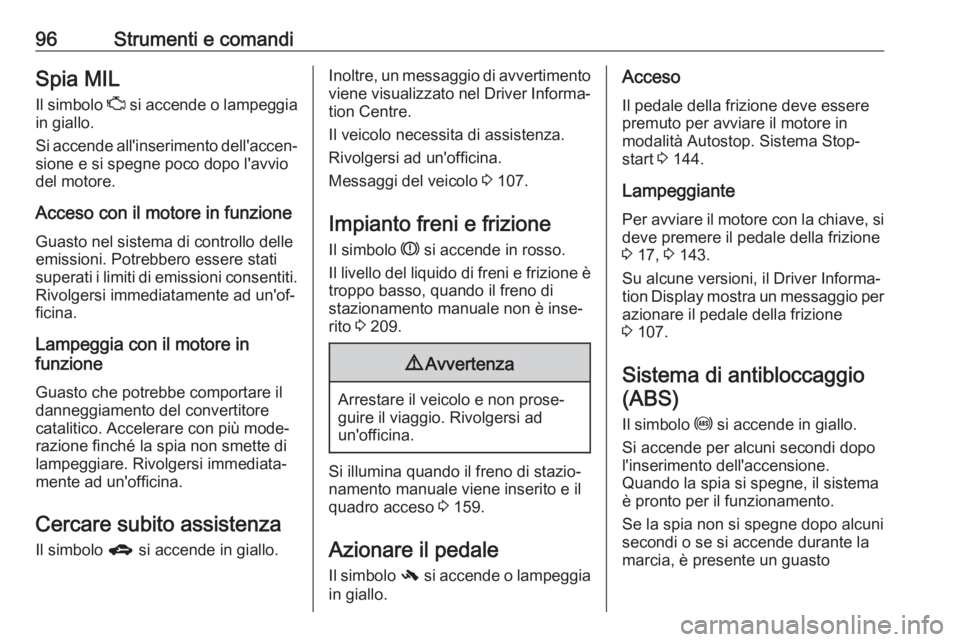

96Strumenti e comandiSpia MILIl simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.Inoltre, un messaggio di avvertimento
viene visualizzato nel Driver Informa‐
tion Centre.
Il veicolo necessita di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 107.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 209.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 159.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Stop-
start 3 144.
Lampeggiante Per avviare il motore con la chiave, si
deve premere il pedale della frizione
3 17, 3 143.
Su alcune versioni, il Driver Informa‐ tion Display mostra un messaggio per
azionare il pedale della frizione
3 107.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto

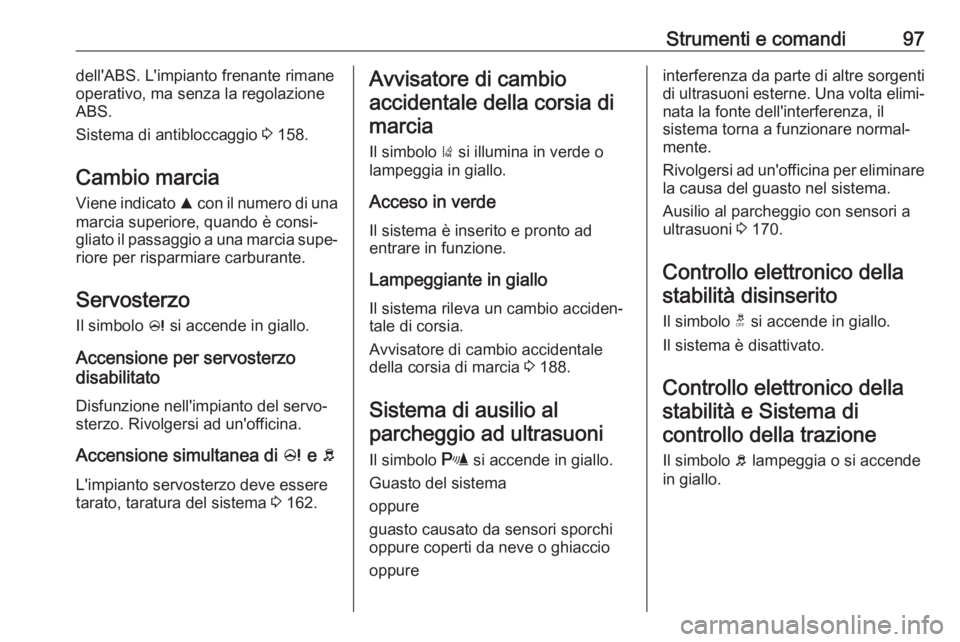

Strumenti e comandi97dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 158.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.
Servosterzo Il simbolo c si accende in giallo.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.
Accensione simultanea di c e b
L'impianto servosterzo deve essere
tarato, taratura del sistema 3 162.Avvisatore di cambio
accidentale della corsia dimarcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 188.
Sistema di ausilio al parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppureinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐ nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 170.
Controllo elettronico della
stabilità disinserito
Il simbolo t si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b lampeggia o si accende
in giallo.

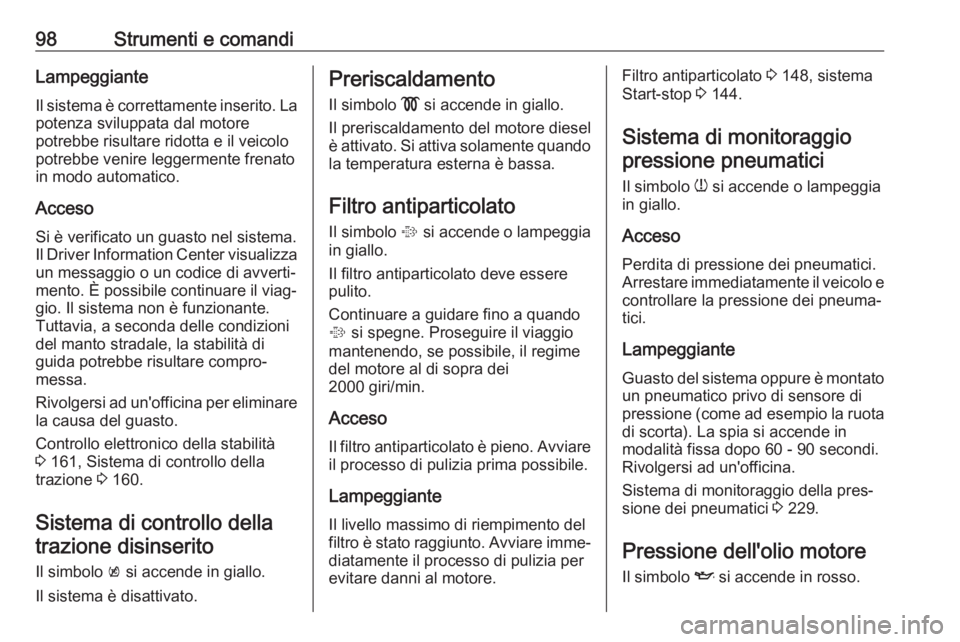

98Strumenti e comandiLampeggianteIl sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Acceso Si è verificato un guasto nel sistema.Il Driver Information Center visualizza un messaggio o un codice di avverti‐
mento. È possibile continuare il viag‐
gio. Il sistema non è funzionante.
Tuttavia, a seconda delle condizioni
del manto stradale, la stabilità di
guida potrebbe risultare compro‐
messa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico della stabilità
3 161, Sistema di controllo della
trazione 3 160.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.Preriscaldamento
Il simbolo ! si accende in giallo.
Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando la temperatura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviare
il processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.Filtro antiparticolato 3 148, sistema
Start-stop 3 144.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 229.
Pressione dell'olio motore Il simbolo I si accende in rosso.
