AUX OPEL CORSA E 2017.5 Manuel d'utilisation (in French)

178Conduite et utilisationSystème avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule dans une place de stationnement en créneau ou
perpendiculaire.
Les instructions sont fournies dans le centre d'informations du conducteur
3 103 ou, selon la version, sur l'affi‐
chage d'informations en couleur
3 108, accompagnées de signaux
sonores.
Le conducteur doit contrôler l'accélé‐ ration, le freinage et le changement
de vitesse, tandis que la direction est
automatique.
Le système avancé d'assistance au
stationnement est toujours associé à
l'aide au stationnement avant-arrière.
Les deux systèmes utilisent les
mêmes capteurs sur les pare-chocs
avant et arrière.
Bouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière utilisent tous les
deux le même bouton pour l'activation
et la désactivation :
Une brève pression sur D active ou
désactive l'aide au stationnement.
Une pression longue sur D (environ
une seconde) active ou désactive le
système avancé d'assistance au
stationnement ; voir la description
distincte ci-dessous.
La logique du bouton active les systè‐ mes en appuyant sur D comme
suit :
● Si seule l'aide au stationnement avant-arrière est active, une
brève pression la désactive.
● Si seule l'aide au stationnement avant-arrière est active, une
pression longue active le
système avancé d'assistance au
stationnement.
● Si seul le système avancé d'as‐ sistance au stationnement estactivé et que le système est en

Conduite et utilisation179mode de recherche de place de
stationnement, un enfoncement
rapide active l'aide au stationne‐
ment avant-arrière.
● Si seul le système avancé d'as‐ sistance au stationnement est
activé et que le système est en mode de guidage de stationne‐ment, un enfoncement rapide
désactive l'aide au stationne‐
ment avancé.
● Si le Système avancé d'assis‐ tance au stationnement est
activé, une longue pression
désactive le système avancé
d'assistance au stationnement et
l'aide au stationnement avant-
arrière.
● Si la marche avant ou la position neutre est sélectionnée, une
brève pression active ou désac‐
tive l'aide au stationnement
avant.
● Si la marche arrière est sélection‐
née, une brève pression active
ou désactive l'aide au stationne‐
ment avant et arrière.Activation de l'aide au stationnement
avant-arrière
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et arrière est prête à fonctionner.
Le système est également activé
automatiquement à une vitesse supé‐ rieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement D indique
que le système est prêt à fonctionner.
Si D est éteint pendant un cycle
d'allumage, l'aide au stationnement
avant est désactivée. Si la vitesse du
véhicule a dépassé 25 km/h aupara‐
vant, l'aide au stationnement est
réactivée lorsque la vitesse repasse
en dessous de 11 km/h.
Indication
À l'aide de signaux sonores, le
système avertit le conducteur des
obstacles potentiellement dangereux
présents derrière le véhicule à une
distance allant jusqu'à 1,5 mètre et
devant le véhicule à une distance allant jusqu'à 80 cm . Selon le côté du
véhicule le plus proche d'un obstacle, vous entendez les signaux d'avertis‐
sement sonores dans le véhicule sur le côté correspondant. L'intervalle
entre les signaux sonores se réduit au
fur et à mesure que le véhicule se
rapproche de cet obstacle. Lorsque la distance est inférieure à environ
30 cm, le signal sonore est continu.
De plus, la distance jusqu'aux obsta‐
cles situés à l'arrière et à l'avant est
indiquée par les lignes de distance
changeantes sur le centre d'informa‐
tions du conducteur 3 103 ou, selon
la version, sur l'affichage d'informa‐
tions en couleur 3 108.

184Conduite et utilisation● en roulant à plus de 30 km/hpendant la recherche de place de
stationnement
● en roulant à plus de 8 km/h pendant le guidage de stationne‐ment
● en cas de détection d'interfé‐ rence du conducteur avec le
volant
● en dépassant le nombre maxi‐ mum de changements de vites‐
ses : huit cycles pour un empla‐
cement en créneau et
cinq cycles de stationnement
pour un emplacement perpendi‐
culaire
● en coupant le contact
La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans l'affichage. De plus,
un signal sonore retentit.Défaillance
Un message s'affiche lorsque :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
● L'une des raisons de désactiva‐ tion décrites ci-dessus s'appli‐
que.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché sur l'affichage. Si l'objet
disparaît, la manœuvre de parking se
poursuit. Si l'objet n'est pas enlevé, le système est désactivé. Une pression
longue sur D active le système et
recherche une nouvelle place de
stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.

Conduite et utilisation185Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage,
une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.Remarque
En cas d'engagement d'un rapport
de marche avant et de dépassement d'une certaine vitesse, le système
d'aide au stationnement est désac‐
tivé lorsque le système de transport
arrière est déployé.
Si la marche arrière est engagée
pour la première fois, le système
d'aide au stationnement détecte le
système de transport arrière et émet un signal sonore. Appuyer briève‐
ment sur r ou D pour désactiver
le système d'aide au stationnement.
Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance
de conduite minimale de 10 km, notamment un certain nombre de
virages, est nécessaire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort laté‐
ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle

186Conduite et utilisationdans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
L'alerte d'angle mort latéral utilise
certains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si
un véhicule est alors détecté dans la
zone d'angle mort, les symboles
d'avertissement B s'allumeront
normalement du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans l'affichage d'informations,
personnalisation du véhicule 3 113.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détectionLes zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ

Conduite et utilisation187trois mètres vers l'arrière et sur les
côtés. La hauteur de la zone est envi‐
ron entre 0,5 mètre et deux mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires, par exemple les glissiè‐
res de sécurité, les poteaux, les
bordures de trottoir, les murs et les
poutres. Les véhicules garés ou les
véhicules dans le sens inverse ne
sont pas détectés.
Défaillance
Occasionnellement, des alertes
peuvent ne pas être détectées sous des circonstances normales et ceci
se produira plus fréquemment avec des conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts
de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 254.Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un atelier.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système avancé d'assistance au
stationnement, par ex. sous le
pare-chocs ou sous le véhicule ne
sont pas affichés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier la zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée entre les
lampes d'éclairage de la plaque d'im‐ matriculation et a un angle de vision
de 130°.

188Conduite et utilisation
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les
obstacles détectés par les capteurs
arrière du système avancé d'assis‐
tance au stationnement.
En outre 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations avec un avertissement de contrôle des alentours du véhicule.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ dix
secondes.
La caméra arrière peut être désacti‐
vée manuellement dans le menu de
personnalisation du véhicule de
l'affichage d'informations. Personna‐
lisation du véhicule 3 113.
Désactivation des lignes de guidage et des symboles d'avertissement
L'activation ou la désactivation des
lignes de guidage visuel et des
symboles d'avertissement peut être
modifiée avec les boutons tactiles de
la partie inférieure de l'affichage.
Défaillance
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement
L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une caméra à l'avant et les affiche dans le
centre d'informations du conducteur.

Conduite et utilisation189
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐
chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Dès que la vitesse du véhicule
descend sous 55 km/h, l'affichage est
réinitialisé et le contenu de la page
des panneaux routiers est effacé, par exemple en pénétrant dans une zone
urbaine. La prochaine indication de
vitesse reconnue sera affichée.

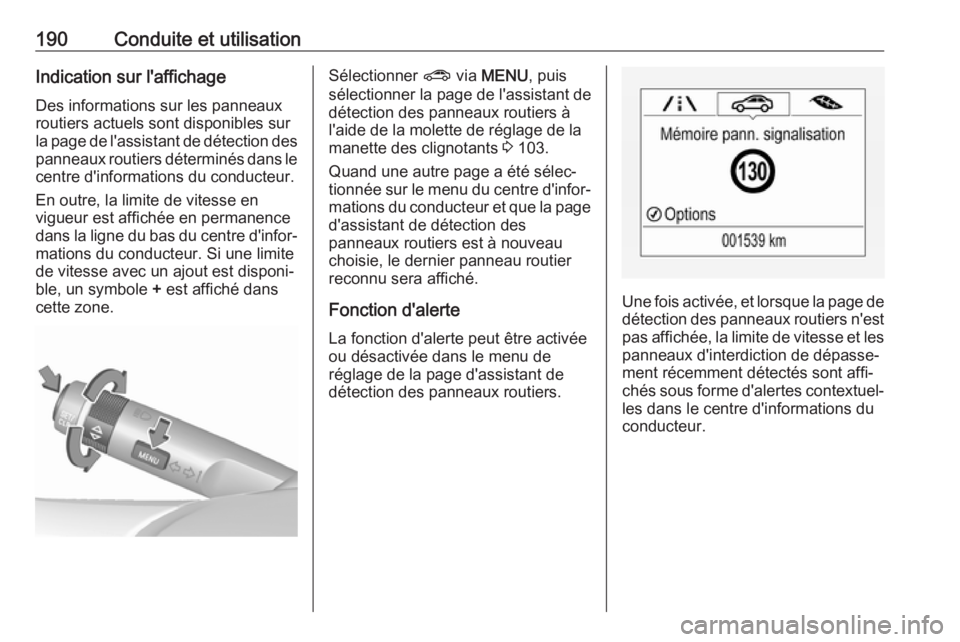

190Conduite et utilisationIndication sur l'affichageDes informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des
panneaux routiers déterminés dans le centre d'informations du conducteur.
En outre, la limite de vitesse en
vigueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.Sélectionner ? via MENU , puis
sélectionner la page de l'assistant de
détection des panneaux routiers à l'aide de la molette de réglage de la
manette des clignotants 3 103.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la paged'assistant de détection des
panneaux routiers est à nouveau
choisie, le dernier panneau routier
reconnu sera affiché.
Fonction d'alerte
La fonction d'alerte peut être activée
ou désactivée dans le menu de
réglage de la page d'assistant de
détection des panneaux routiers.
Une fois activée, et lorsque la page de
détection des panneaux routiers n'est pas affichée, la limite de vitesse et les panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐
chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.

Conduite et utilisation191

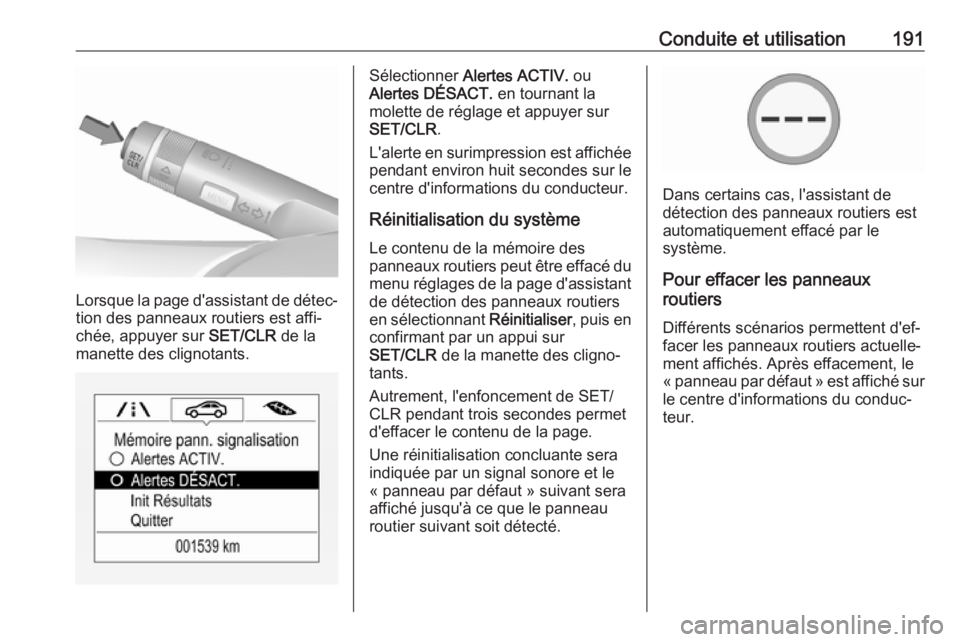

Lorsque la page d'assistant de détec‐tion des panneaux routiers est affi‐
chée, appuyer sur SET/CLR de la
manette des clignotants.
Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la
molette de réglage et appuyer sur
SET/CLR .
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système Le contenu de la mémoire des
panneaux routiers peut être effacé du menu réglages de la page d'assistant
de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR de la manette des cligno‐
tants.
Autrement, l'enfoncement de SET/
CLR pendant trois secondes permet
d'effacer le contenu de la page.
Une réinitialisation concluante sera
indiquée par un signal sonore et le
« panneau par défaut » suivant sera
affiché jusqu'à ce que le panneau
routier suivant soit détecté.
Dans certains cas, l'assistant de
détection des panneaux routiers est
automatiquement effacé par le
système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐ facer les panneaux routiers actuelle‐
ment affichés. Après effacement, le
« panneau par défaut » est affiché sur le centre d'informations du conduc‐teur.
