Istuimet, turvajärjestelmät49Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmien käyttämistä, koska ne
on nimenomaisesti räätälöity autoasi
varten.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Ryhmä 0, ryhmä 0+
Maxi Cosi Cabriofix plus Easyfix,
enintään 13 kg:n painoisille
lapsille
● Ryhmä I
OPEL Duo, 13‒18 kg:n painoi‐ sille lapsille tässä ryhmässä
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Tarkista lasten turvaistuimien pakol‐
lista käyttöä koskevat paikalliset lait ja
säädökset. Monissa maissa on lasten
turvajärjestelmien käyttö tietyillä istui‐ milla kiellettyä.9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 51 mukaan.
Turvatyynyn poistaminen käytöstä
3 47.
Turvatyynyn tarra 3 42.
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Oikean järjestelmän valinta
Käytä vain soveltuvia lasten turvajär‐
jestelmiä, esim. sellaisia, jotka täyttä‐
vät voimassa olevien UN ECE-stan‐
dardien vaatimukset.
Tarkista, että asennettava turvajär‐ jestelmä on yhteensopiva auton
tyypin kanssa. Katso tarkempia
tietoja seuraavien sivujen taulukoista, lasten turvajärjestelmän mukana
toimitetuista ohjeista ja muiden kuin
yleismallisten lasten turvajärjestel‐
mien autotyyppiluettelosta.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain pientareen tai jalka‐käytävän puolelta.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Lasten turvajärjestelmät voidaan kiin‐
nittää ISOFIX-kiinnikkeillä,
Top-tether-hihnalla (jos käytettä‐
vissä) ja/tai kolmipisteturvavyöllä.
Katso tarkempia tietoja seuraavista
taulukoista.

50Istuimet, turvajärjestelmätHuomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

Istuimet, turvajärjestelmät51Lastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐
valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1,2U/L 3XRyhmä 0+: enintään 13 kgXU1,2U/L 3XRyhmä I: 9–18 kgXU1,2U/L 3,4XRyhmä II: 15–25 kgU1,2XU/L 3,4XRyhmä III: 22–36 kgU1,2XU/L 3,4XU:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistamiseksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 66, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 34

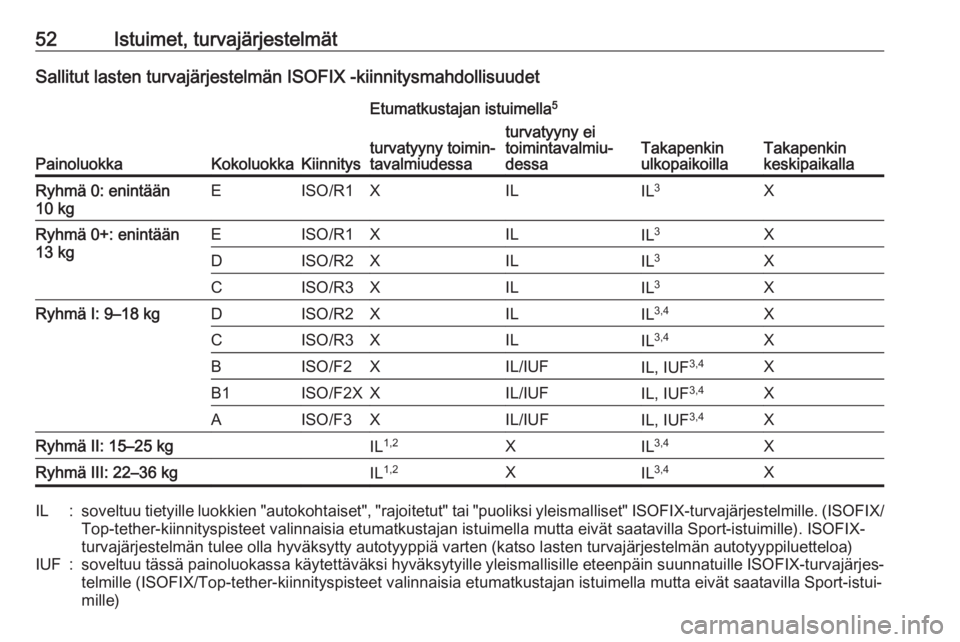

52Istuimet, turvajärjestelmätSallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgEISO/R1XILIL 3XRyhmä 0+: enintään
13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XRyhmä I: 9–18 kgDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF3,4XRyhmä II: 15–25 kgIL1,2XIL3,4XRyhmä III: 22–36 kgIL 1,2XIL3,4XIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset"
ISOFIX-turvajärjestelmille. ( ISOFIX/
Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille). ISOFIX-
turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)IUF:soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjes‐
telmille (ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istui‐
mille)

Istuimet, turvajärjestelmät53X:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmista‐miseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐ seksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 66, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 345:ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Sport-istuimille)
ISOFIX -kokoluokka ja kiinnitys
A – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa

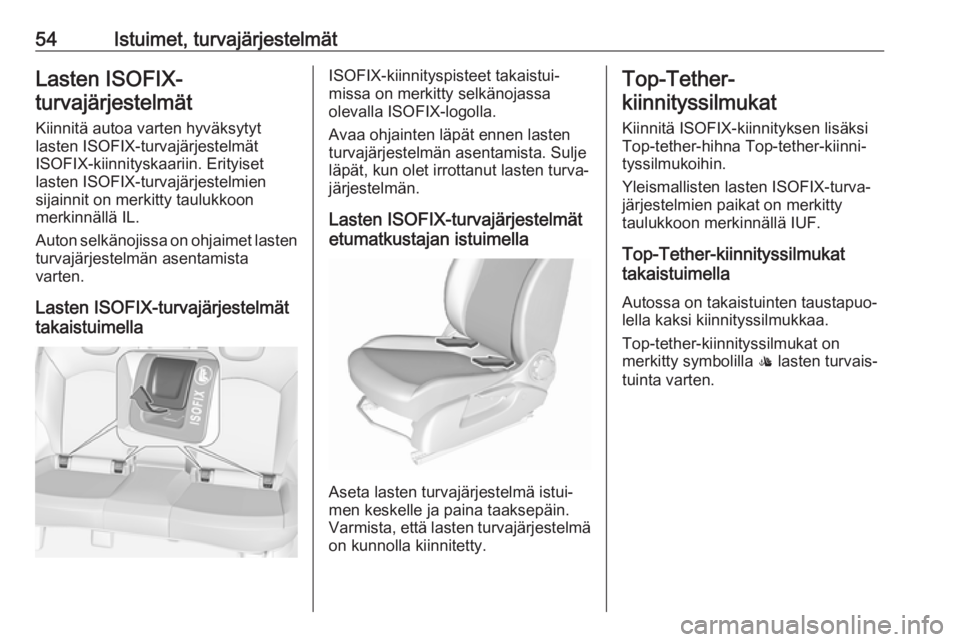

54Istuimet, turvajärjestelmätLasten ISOFIX-turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset
lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
Auton selkänojissa on ohjaimet lasten turvajärjestelmän asentamista
varten.
Lasten ISOFIX-turvajärjestelmät
takaistuimellaISOFIX-kiinnityspisteet takaistui‐
missa on merkitty selkänojassa
olevalla ISOFIX-logolla.
Avaa ohjainten läpät ennen lasten turvajärjestelmän asentamista. Sulje
läpät, kun olet irrottanut lasten turva‐
järjestelmän.
Lasten ISOFIX-turvajärjestelmät
etumatkustajan istuimella
Aseta lasten turvajärjestelmä istui‐
men keskelle ja paina taaksepäin.
Varmista, että lasten turvajärjestelmä
on kunnolla kiinnitetty.
Top-Tether-
kiinnityssilmukat
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyssilmukoihin.
Yleismallisten lasten ISOFIX-turva‐
järjestelmien paikat on merkitty
taulukkoon merkinnällä IUF.
Top-Tether-kiinnityssilmukat
takaistuimella
Autossa on takaistuinten taustapuo‐ lella kaksi kiinnityssilmukkaa.
Top-tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.

Istuimet, turvajärjestelmät55
Top-Tether-kiinnityssilmukka
etumatkustajan istuimella
Lisäkiinnityspiste sijaitsee matkusta‐
jan istuimen kiskossa takajalkati‐
lassa.

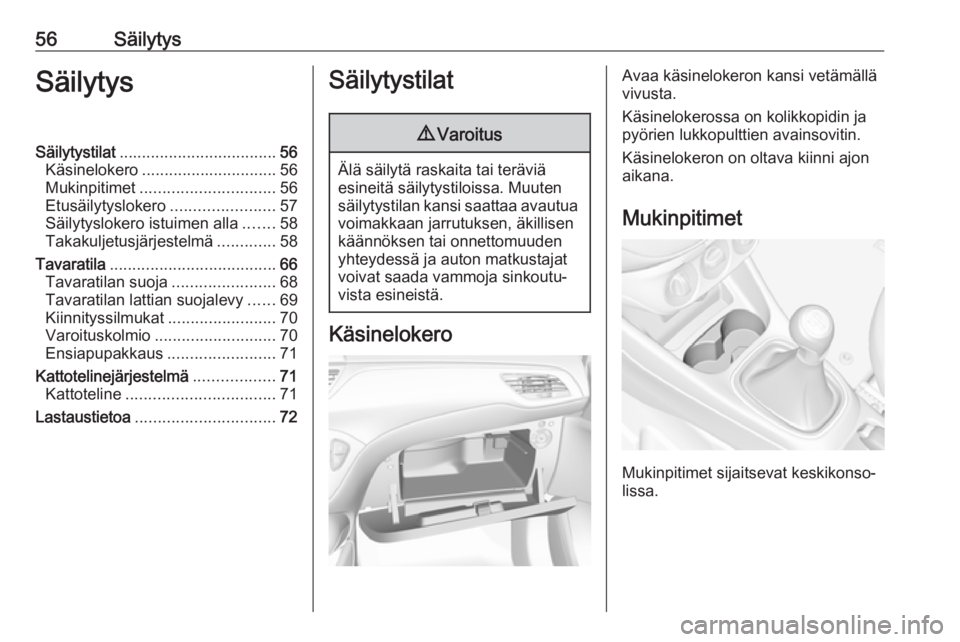

56SäilytysSäilytysSäilytystilat................................... 56
Käsinelokero .............................. 56
Mukinpitimet .............................. 56
Etusäilytyslokero .......................57
Säilytyslokero istuimen alla .......58
Takakuljetusjärjestelmä .............58
Tavaratila ..................................... 66
Tavaratilan suoja .......................68
Tavaratilan lattian suojalevy ......69
Kiinnityssilmukat ........................70
Varoituskolmio ........................... 70
Ensiapupakkaus ........................71
Kattotelinejärjestelmä ..................71
Kattoteline ................................. 71
Lastaustietoa ............................... 72Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

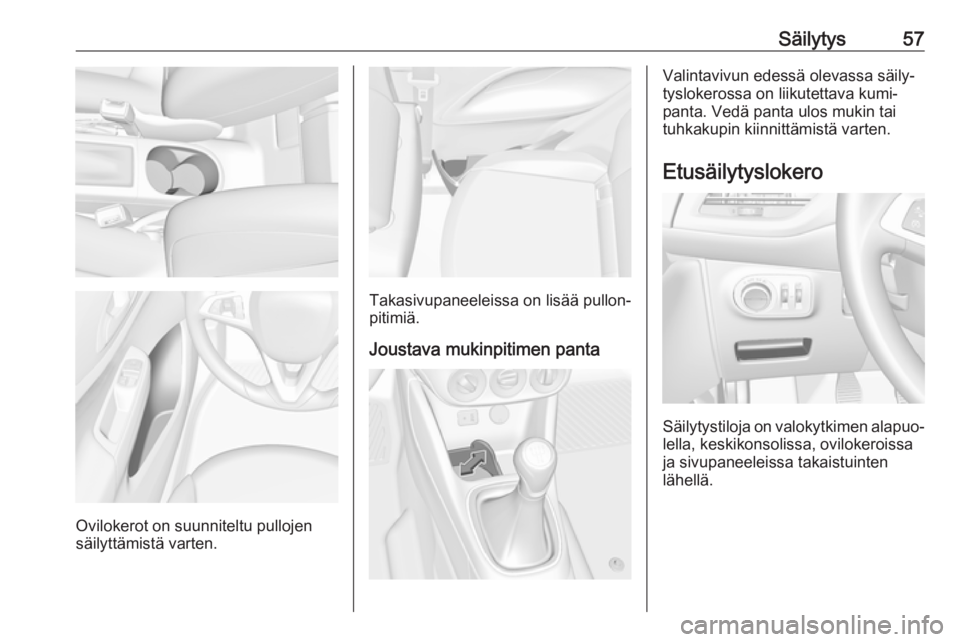

Säilytys57
Ovilokerot on suunniteltu pullojen
säilyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai
tuhkakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐ lella, keskikonsolissa, ovilokeroissa
ja sivupaneeleissa takaistuinten
lähellä.

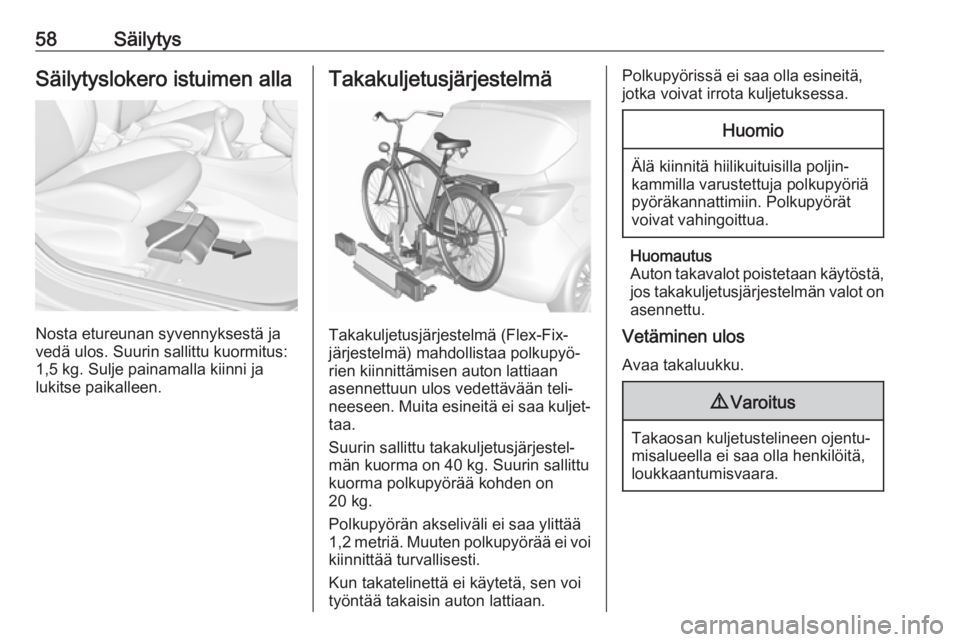

58SäilytysSäilytyslokero istuimen alla
Nosta etureunan syvennyksestä ja
vedä ulos. Suurin sallittu kuormitus:
1,5 kg. Sulje painamalla kiinni ja
lukitse paikalleen.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Polkupyörän akseliväli ei saa ylittää
1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takaosan kuljetustelineen ojentu‐
misalueella ei saa olla henkilöitä,
loukkaantumisvaara.
