OPEL CORSA E 2017.5 Priručnik za vlasnika (in Croatian)

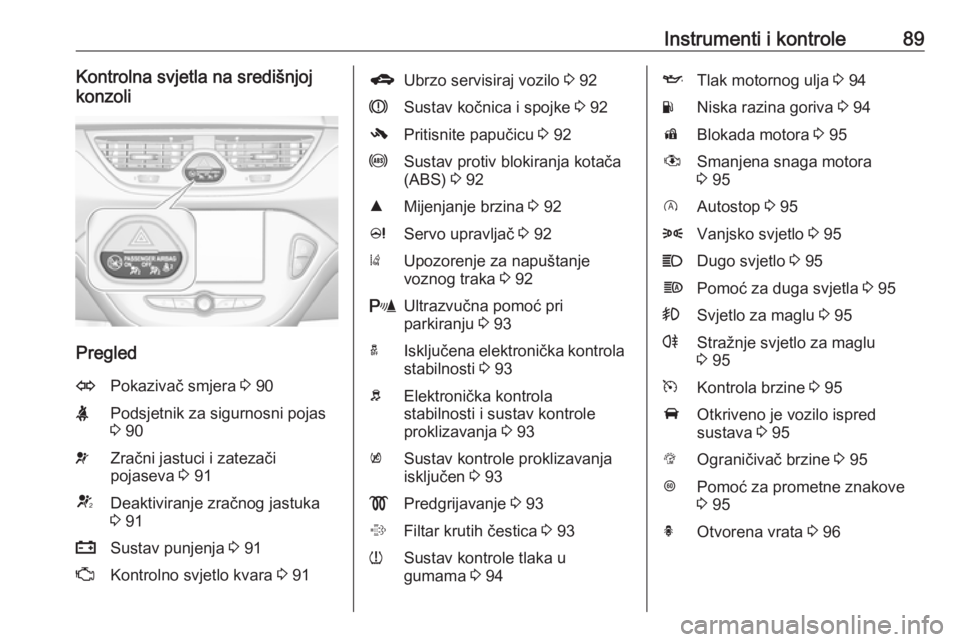

Instrumenti i kontrole89Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 90XPodsjetnik za sigurnosni pojas
3 90vZračni jastuci i zatezači
pojaseva 3 91VDeaktiviranje zračnog jastuka
3 91pSustav punjenja 3 91ZKontrolno svjetlo kvara 3 91gUbrzo servisiraj vozilo 3 92RSustav kočnica i spojke 3 92-Pritisnite papučicu 3 92uSustav protiv blokiranja kotača
(ABS) 3 92RMijenjanje brzina 3 92cServo upravljač 3 92)Upozorenje za napuštanje
voznog traka 3 92rUltrazvučna pomoć pri
parkiranju 3 93aIsključena elektronička kontrola
stabilnosti 3 93bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 93kSustav kontrole proklizavanja
isključen 3 93!Predgrijavanje 3 93%Filtar krutih čestica 3 93wSustav kontrole tlaka u
gumama 3 94ITlak motornog ulja 3 94YNiska razina goriva 3 94dBlokada motora 3 95#Smanjena snaga motora
3 95DAutostop 3 958Vanjsko svjetlo 3 95CDugo svjetlo 3 95fPomoć za duga svjetla 3 95>Svjetlo za maglu 3 95rStražnje svjetlo za maglu
3 95mKontrola brzine 3 95AOtkriveno je vozilo ispred
sustava 3 95LOgraničivač brzine 3 95LPomoć za prometne znakove
3 95hOtvorena vrata 3 96

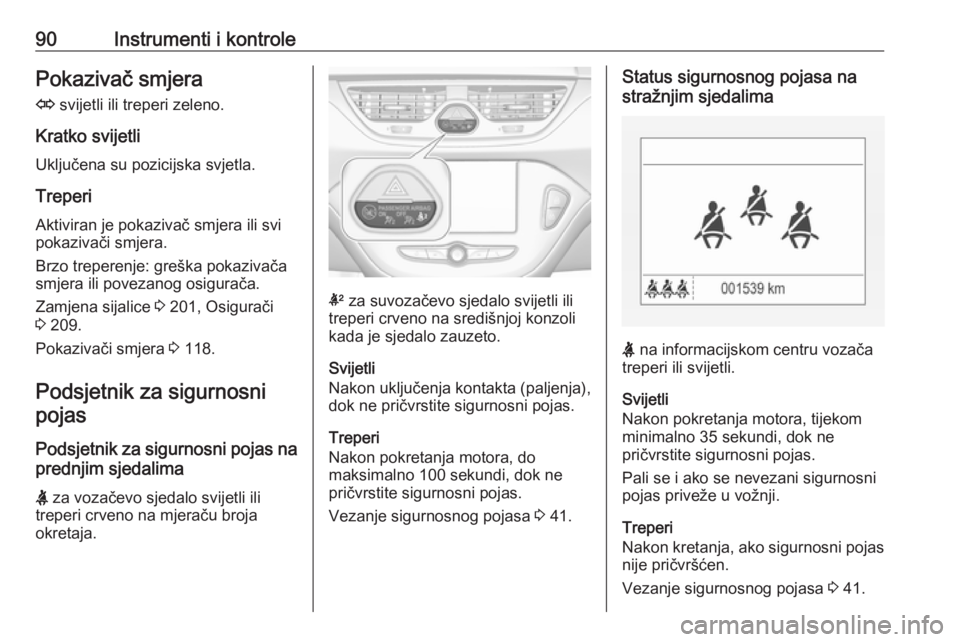

90Instrumenti i kontrolePokazivač smjeraO svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Zamjena sijalice 3 201, Osigurači
3 209.
Pokazivači smjera 3 118.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na mjeraču broja
okretaja.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok ne
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 41.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom minimalno 35 sekundi, dok ne pričvrstite sigurnosni pojas.
Pali se i ako se nevezani sigurnosni
pojas priveže u vožnji.
Treperi
Nakon kretanja, ako sigurnosni pojas nije pričvršćen.
Vezanje sigurnosnog pojasa 3 41.

Instrumenti i kontrole91Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 40, 3 43.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što
je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 48.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

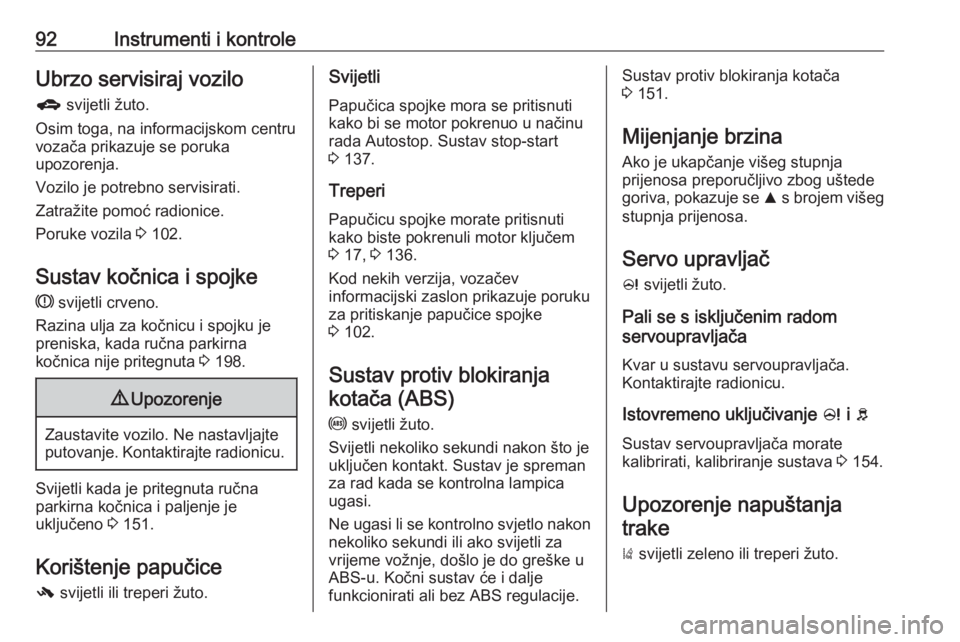

92Instrumenti i kontroleUbrzo servisiraj vozilog svijetli žuto.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 102.
Sustav kočnica i spojke R svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 198.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 151.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 137.
Treperi
Papučicu spojke morate pritisnuti
kako biste pokrenuli motor ključem 3 17, 3 136.
Kod nekih verzija, vozačev
informacijski zaslon prikazuje poruku
za pritiskanje papučice spojke
3 102.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman za rad kada se kontrolna lampicaugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.Sustav protiv blokiranja kotača
3 151.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem višeg
stupnja prijenosa.
Servo upravljač
c svijetli žuto.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate kalibrirati, kalibriranje sustava 3 154.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.

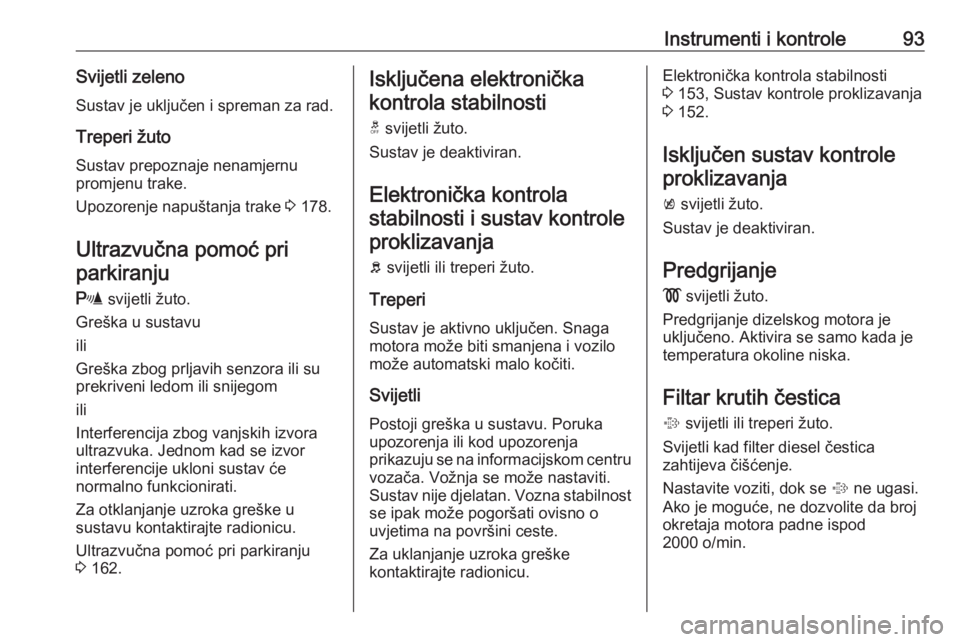

Instrumenti i kontrole93Svijetli zelenoSustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 178.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 162.Isključena elektronička
kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Poruka
upozorenja ili kod upozorenja
prikazuju se na informacijskom centru vozača. Vožnja se može nastaviti.
Sustav nije djelatan. Vozna stabilnost
se ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Elektronička kontrola stabilnosti
3 153, Sustav kontrole proklizavanja
3 152.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Predgrijanje dizelskog motora je
uključeno. Aktivira se samo kada je
temperatura okoline niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.

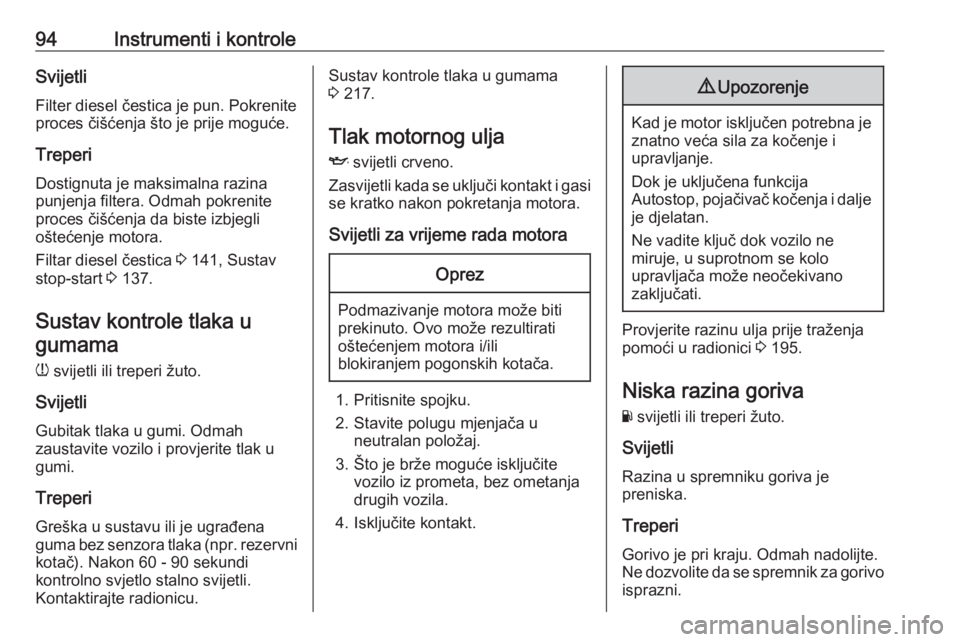

94Instrumenti i kontroleSvijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar diesel čestica 3 141, Sustav
stop-start 3 137.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.Sustav kontrole tlaka u gumama
3 217.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Stavite polugu mjenjača u neutralan položaj.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 195.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik za gorivo
isprazni.

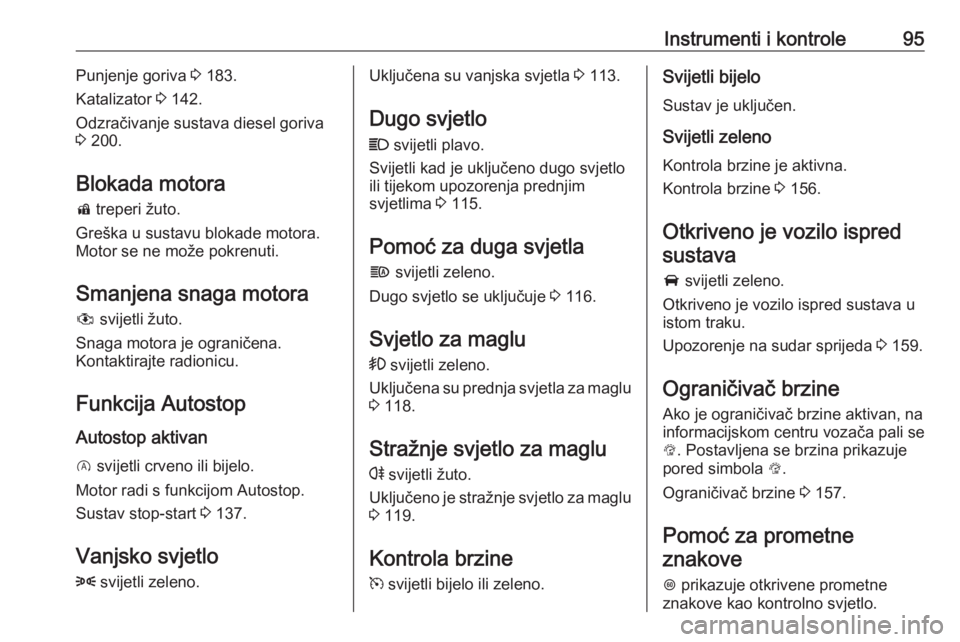

Instrumenti i kontrole95Punjenje goriva 3 183.
Katalizator 3 142.
Odzračivanje sustava diesel goriva
3 200.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Smanjena snaga motora
# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Funkcija Autostop
Autostop aktivan D svijetli crveno ili bijelo.
Motor radi s funkcijom Autostop.
Sustav stop-start 3 137.
Vanjsko svjetlo 8 svijetli zeleno.Uključena su vanjska svjetla 3 113.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 115.
Pomoć za duga svjetla f svijetli zeleno.
Dugo svjetlo se uključuje 3 116.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu 3 118.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 119.
Kontrola brzine
m svijetli bijelo ili zeleno.Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Kontrola brzine je aktivna.
Kontrola brzine 3 156.
Otkriveno je vozilo ispred sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u istom traku.
Upozorenje na sudar sprijeda 3 159.
Ograničivač brzine
Ako je ograničivač brzine aktivan, na
informacijskom centru vozača pali se L . Postavljena se brzina prikazuje
pored simbola L.
Ograničivač brzine 3 157.
Pomoć za prometne znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.

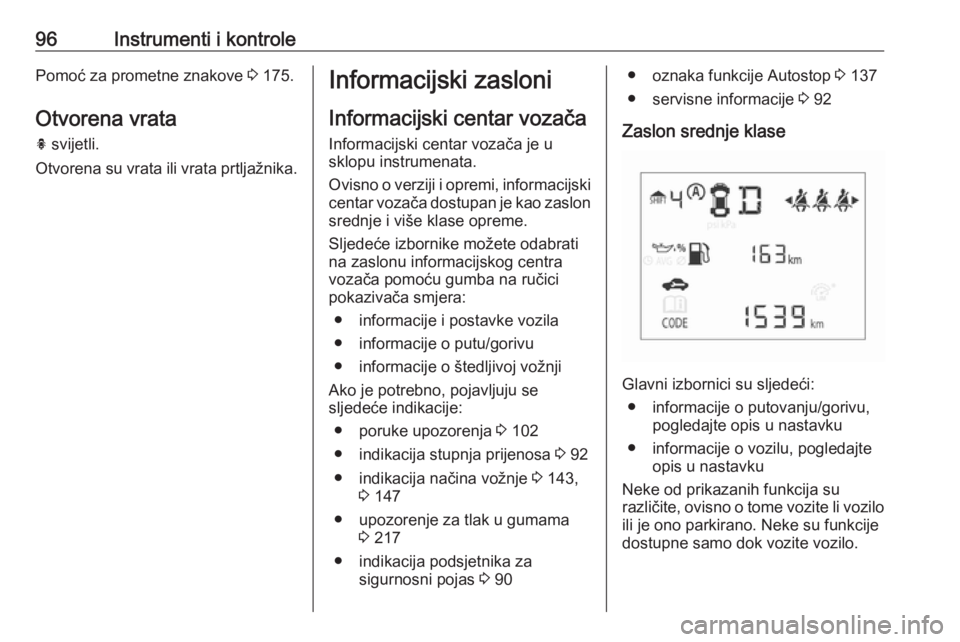

96Instrumenti i kontrolePomoć za prometne znakove 3 175.
Otvorena vrata h svijetli.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i opremi, informacijski centar vozača dostupan je kao zaslonsrednje i više klase opreme.
Sljedeće izbornike možete odabrati
na zaslonu informacijskog centra
vozača pomoću gumba na ručici
pokazivača smjera:
● informacije i postavke vozila
● informacije o putu/gorivu
● informacije o štedljivoj vožnji
Ako je potrebno, pojavljuju se
sljedeće indikacije:
● poruke upozorenja 3 102
● indikacija stupnja prijenosa 3 92
● indikacija načina vožnje 3 143,
3 147
● upozorenje za tlak u gumama 3 217
● indikacija podsjetnika za sigurnosni pojas 3 90● oznaka funkcije Autostop 3 137
● servisne informacije 3 92
Zaslon srednje klase
Glavni izbornici su sljedeći: ● informacije o putovanju/gorivu, pogledajte opis u nastavku
● informacije o vozilu, pogledajte opis u nastavku
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.

Instrumenti i kontrole97Zaslon visoke klase
Glavni izbornici su sljedeći:● informacije o putovanju/gorivu, prikazuje ih ;, pogledajte opis
u nastavku
● informacije o vozilu, prikazuje ih ? , pogledajte opis u
nastavku
● informacije o eko vožnji, prikazuje ih @, pogledajte opis
u nastavku
Napomena
Neki sustavi poništavaju kartice
glavnog izbornika. Trenutno aktivna
kartica pokazuje se malom
strelicom.
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za odabir podizbornika glavnog
izbornika ili postavljanje numeričke
vrijednosti.
Pritisnite SET/CLR za odabir i potvrdu
funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na SET/CLR . Poruke vozila 3 102.
Informacije o putu/gorivu Moguće stranice su sljedeće: ● digitalna brzina vozila
● brojač dnevno prijeđenih kilometara
● prosječna potrošnja goriva
● prosječna brzina vozila
● trenutna potrošnja goriva
● doseg s preostalom količinom goriva u spremniku

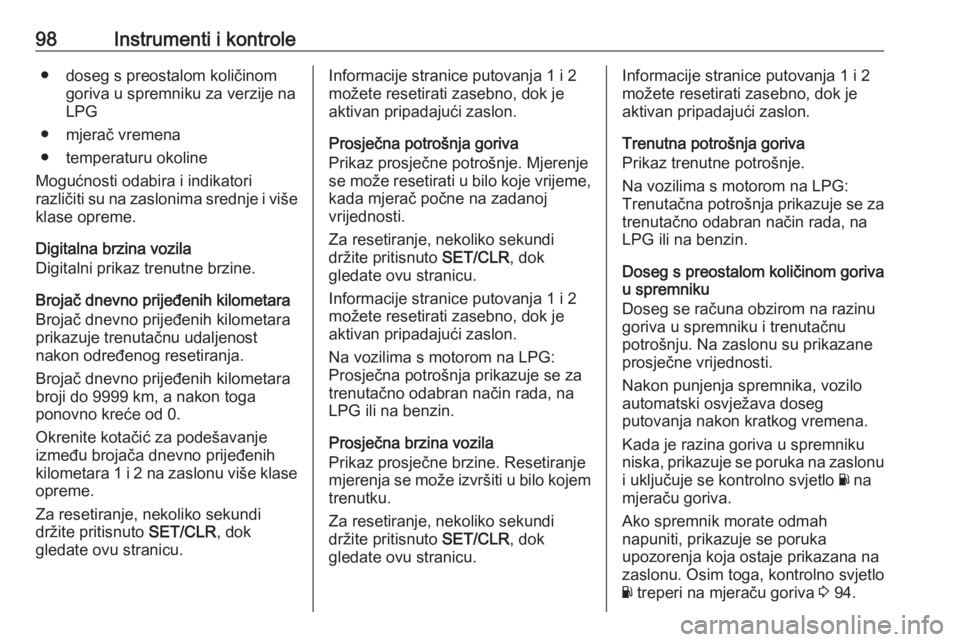

98Instrumenti i kontrole● doseg s preostalom količinomgoriva u spremniku za verzije na
LPG
● mjerač vremena
● temperaturu okoline
Mogućnosti odabira i indikatori
različiti su na zaslonima srednje i više
klase opreme.
Digitalna brzina vozila
Digitalni prikaz trenutne brzine.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Okrenite kotačić za podešavanje
između brojača dnevno prijeđenih kilometara 1 i 2 na zaslonu više klase
opreme.
Za resetiranje, nekoliko sekundi
držite pritisnuto SET/CLR, dok
gledate ovu stranicu.Informacije stranice putovanja 1 i 2
možete resetirati zasebno, dok je
aktivan pripadajući zaslon.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje, nekoliko sekundi
držite pritisnuto SET/CLR, dok
gledate ovu stranicu.
Informacije stranice putovanja 1 i 2
možete resetirati zasebno, dok je aktivan pripadajući zaslon.
Na vozilima s motorom na LPG:
Prosječna potrošnja prikazuje se za
trenutačno odabran način rada, na
LPG ili na benzin.
Prosječna brzina vozila
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje, nekoliko sekundi
držite pritisnuto SET/CLR, dok
gledate ovu stranicu.Informacije stranice putovanja 1 i 2
možete resetirati zasebno, dok je aktivan pripadajući zaslon.
Trenutna potrošnja goriva
Prikaz trenutne potrošnje.
Na vozilima s motorom na LPG:
Trenutačna potrošnja prikazuje se za
trenutačno odabran način rada, na
LPG ili na benzin.
Doseg s preostalom količinom goriva
u spremniku
Doseg se računa obzirom na razinu
goriva u spremniku i trenutačnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska, prikazuje se poruka na zaslonu
i uključuje se kontrolno svjetlo Y na
mjeraču goriva.
Ako spremnik morate odmah
napuniti, prikazuje se poruka
upozorenja koja ostaje prikazana na
zaslonu. Osim toga, kontrolno svjetlo
Y treperi na mjeraču goriva 3 94.
