OPEL CORSA E 2018.5 Manual de Instruções (in Portugues)

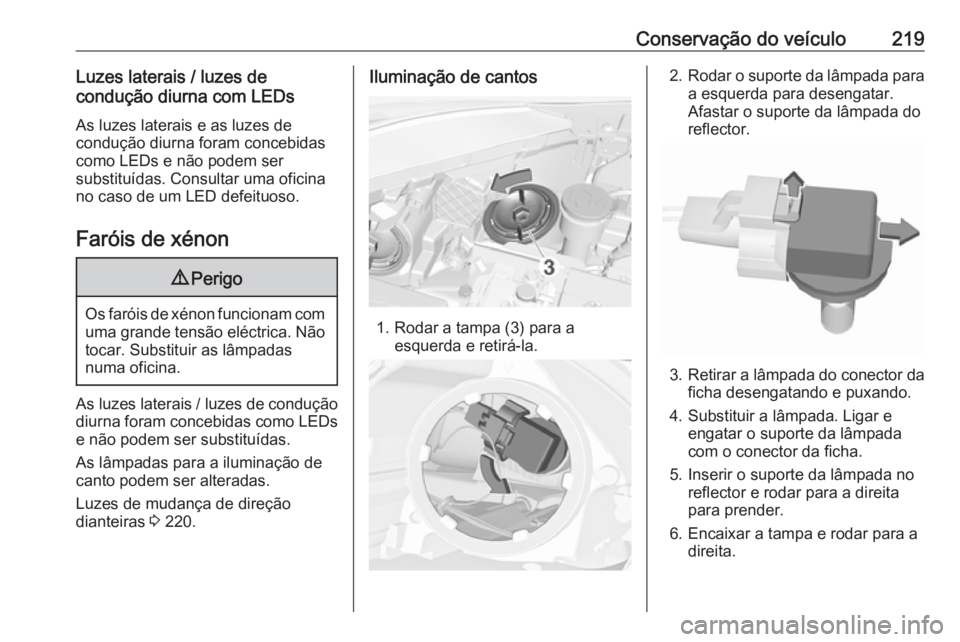

Conservação do veículo219Luzes laterais / luzes de
condução diurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de xénon9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais / luzes de condução
diurna foram concebidas como LEDs e não podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Luzes de mudança de direção
dianteiras 3 220.
Iluminação de cantos
1. Rodar a tampa (3) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Retirar a lâmpada do conector da
ficha desengatando e puxando.
4. Substituir a lâmpada. Ligar e engatar o suporte da lâmpada
com o conector da ficha.
5. Inserir o suporte da lâmpada no reflector e rodar para a direita
para prender.
6. Encaixar a tampa e rodar para a direita.

220Conservação do veículoFaróis de nevoeiroAs lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
Luzes indicadoras de
mudança de direçãodianteiras
As luzes de mudança de direçãodianteiras incluem lâmpadas de
longa duração que não podem ser
substituídas.
Consultar uma oficina no caso de um
lâmpada de longa duração avariada.

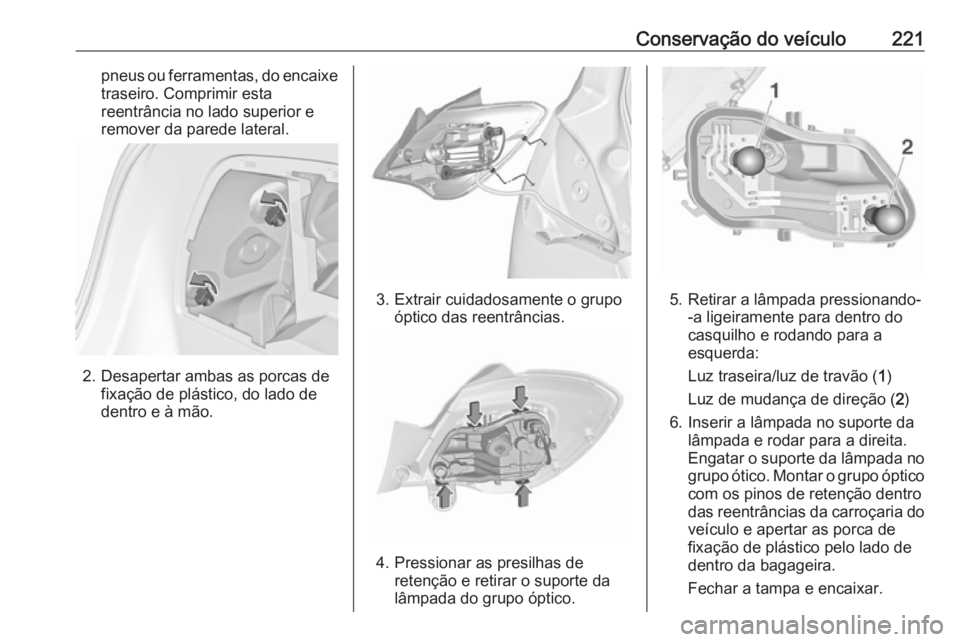

Luzes traseiras
1. Soltar a cobertura na bagageira do respectivo lado e removê-la.
Remover todos os componentes,
tais como o kit de reparação de

Conservação do veículo221pneus ou ferramentas, do encaixetraseiro. Comprimir esta
reentrância no lado superior e
remover da parede lateral.
2. Desapertar ambas as porcas de fixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Pressionar as presilhas de retenção e retirar o suporte da
lâmpada do grupo óptico.
5. Retirar a lâmpada pressionando- -a ligeiramente para dentro do
casquilho e rodando para a
esquerda:
Luz traseira/luz de travão ( 1)
Luz de mudança de direção ( 2)
6. Inserir a lâmpada no suporte da lâmpada e rodar para a direita.
Engatar o suporte da lâmpada no
grupo ótico. Montar o grupo óptico com os pinos de retenção dentro
das reentrâncias da carroçaria do veículo e apertar as porca de
fixação de plástico pelo lado de
dentro da bagageira.
Fechar a tampa e encaixar.

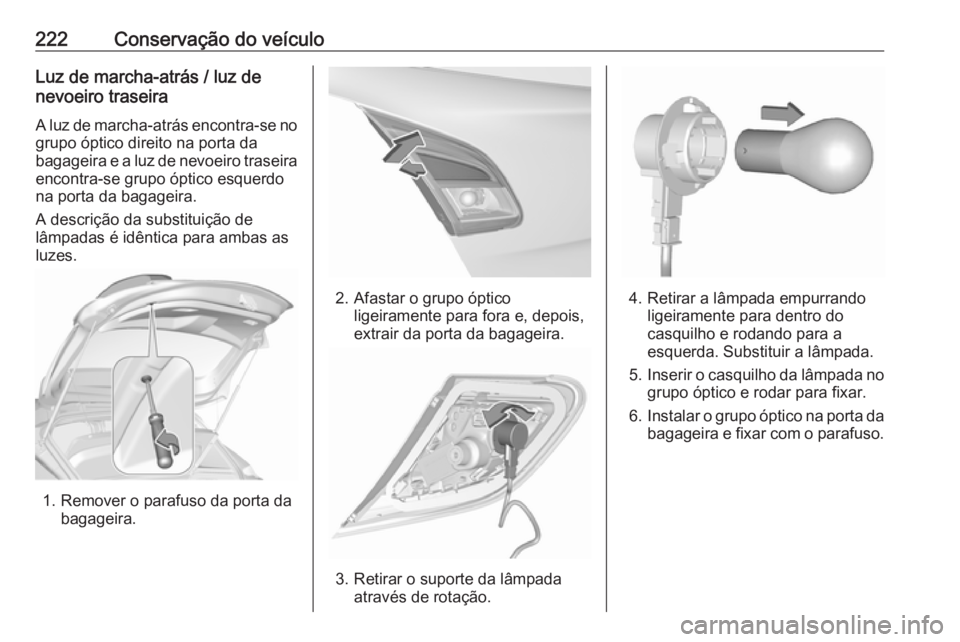

222Conservação do veículoLuz de marcha-atrás / luz de
nevoeiro traseira
A luz de marcha-atrás encontra-se no
grupo óptico direito na porta da
bagageira e a luz de nevoeiro traseira encontra-se grupo óptico esquerdona porta da bagageira.
A descrição da substituição de
lâmpadas é idêntica para ambas as
luzes.
1. Remover o parafuso da porta da bagageira.
2. Afastar o grupo óptico
ligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.
4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.

Conservação do veículo223Luzes indicadores demudança de direçãolaterais
Para substituir uma lâmpada, retirar o
alojamento do farolim:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar para a esquerda o casquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.

224Conservação do veículo
2. Retirar a lâmpada para baixo,com cuidado para não puxar o
cabo.
3. Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo
Mandar substituir as seguintes
lâmpadas numa oficina:
● luz de cortesia, luzes de leitura
● luz da bagageira
● luz do habitáculo
● iluminação do painel de instrumentosInstalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos de condução à esquerda, atrás do interruptor
das luzes, ou, nos veículos de
condução à direita, atrás do
porta-luvas
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.

Conservação do veículo225

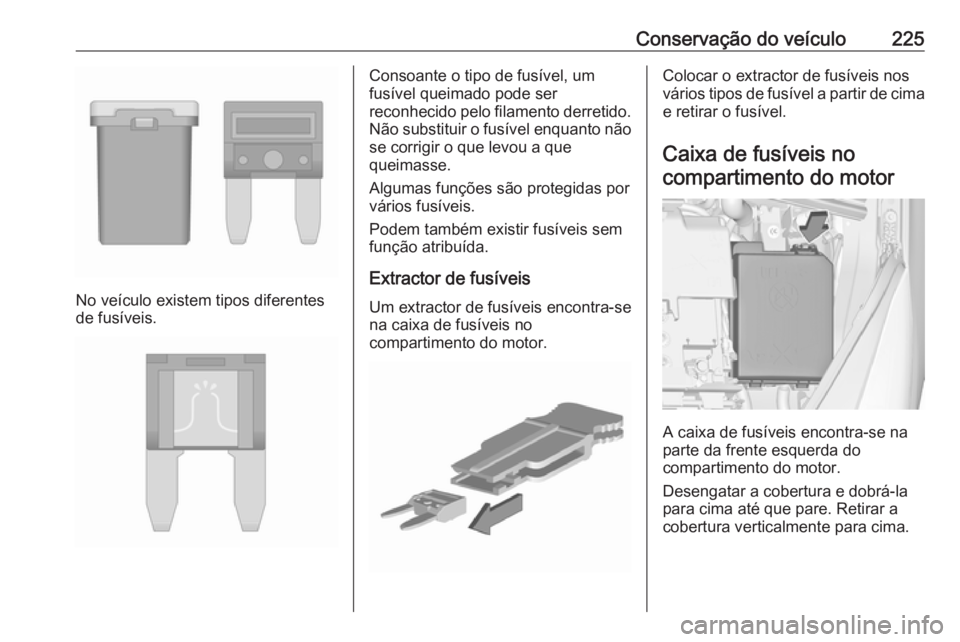

No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

226Conservação do veículoN.ºCircuito1Módulo de interface do reboque,
sistema de suporte traseiro2–3Sensor da bateria4Bomba de combustível do módulo de comando do chassis5ABS6Luzes de médios e luzes de
condução diurna esquerdas,
obturador de luzes de máximos
Xenon esquerda e direita7–8Módulo de comando da trans‐
missão MTA, módulo de
comando de GPL9Módulo de controlo da carro‐
çaria10Nivelamento dos faróis11Limpa-vidros traseiro12Óculo traseiro aquecidoN.ºCircuito13Luzes de médios e luzes de
condução diurna direitas14Espelho retrovisor exterior
aquecido15–16Kit de reforço do travão17Sinal de ignição / Bomba de
água18Módulo de controlo do motor19Bomba de combustível20–21Solenóides do motor, sensores
do motor22–23Bobinas da Ignição / Injectores24Sistema de lavagem25–26Sensores do motor27Gestão do motor

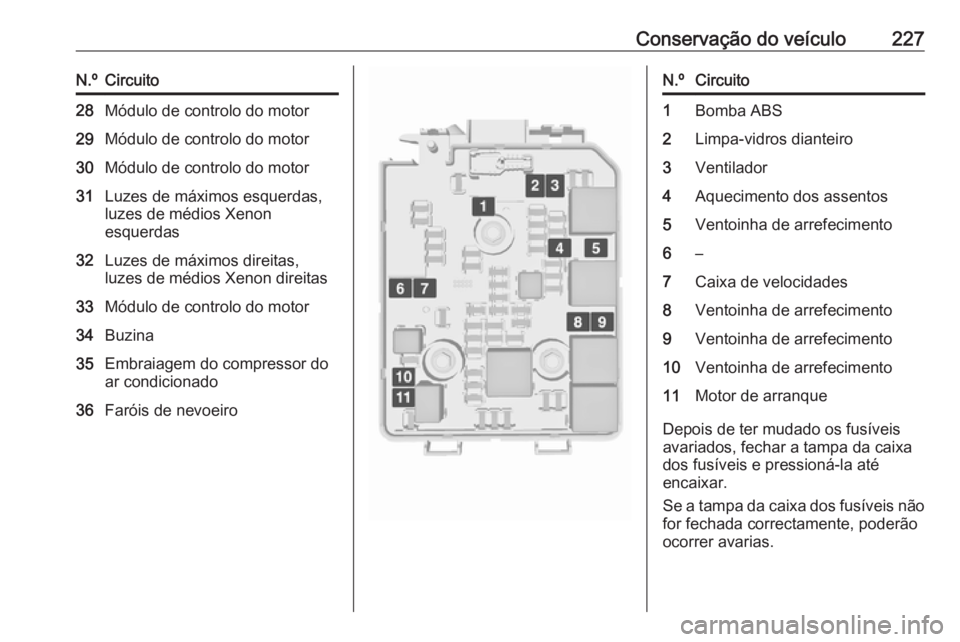

Conservação do veículo227N.ºCircuito28Módulo de controlo do motor29Módulo de controlo do motor30Módulo de controlo do motor31Luzes de máximos esquerdas,
luzes de médios Xenon
esquerdas32Luzes de máximos direitas,
luzes de médios Xenon direitas33Módulo de controlo do motor34Buzina35Embraiagem do compressor do
ar condicionado36Faróis de nevoeiroN.ºCircuito1Bomba ABS2Limpa-vidros dianteiro3Ventilador4Aquecimento dos assentos5Ventoinha de arrefecimento6–7Caixa de velocidades8Ventoinha de arrefecimento9Ventoinha de arrefecimento10Ventoinha de arrefecimento11Motor de arranque
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

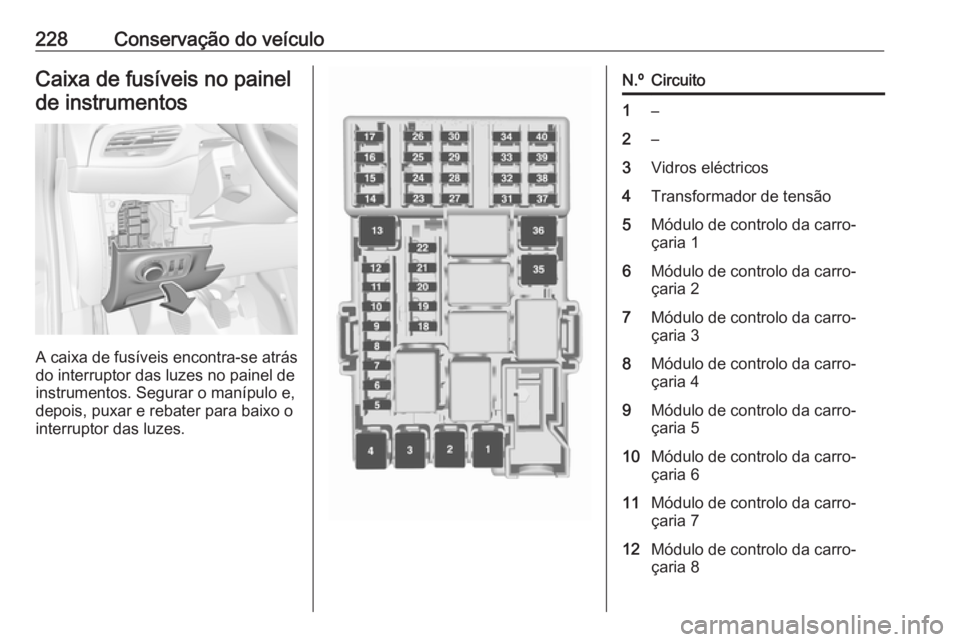

228Conservação do veículoCaixa de fusíveis no painelde instrumentos
A caixa de fusíveis encontra-se atrás
do interruptor das luzes no painel de
instrumentos. Segurar o manípulo e,
depois, puxar e rebater para baixo o
interruptor das luzes.
N.ºCircuito1–2–3Vidros eléctricos4Transformador de tensão5Módulo de controlo da carro‐
çaria 16Módulo de controlo da carro‐
çaria 27Módulo de controlo da carro‐
çaria 38Módulo de controlo da carro‐
çaria 49Módulo de controlo da carro‐
çaria 510Módulo de controlo da carro‐
çaria 611Módulo de controlo da carro‐
çaria 712Módulo de controlo da carro‐
çaria 8
