ECU OPEL CORSA E 2018.5 Manuel d'utilisation (in French)

76Instruments et commandesInstruments et
commandesCommandes ................................ 77
Réglage du volant .....................77
Commandes au volant ..............77
Volant chauffé ........................... 77
Avertisseur sonore ....................78
Essuie-glace et lave-glace avant ......................................... 78
Essuie-glace et lave-glace de lunette arrière ........................... 80
Température extérieure .............80
Horloge ...................................... 81
Prises de courant ......................83
Chargement inductif ..................83
Allume-cigares ........................... 84
Cendriers ................................... 85
Témoins et cadrans .....................85
Combiné d'instruments ..............85
Compteur de vitesse .................85
Compteur kilométrique ..............85
Compteur kilométrique journalier ................................... 85
Compte-tours ............................. 86
Jauge à carburant .....................87Bouton de sélection de
carburant .................................. 87
Jauge de température de liquide de refroidissement du moteur ..89
Affichage de service ..................89
Témoins ..................................... 90
Feux de direction .......................94
Rappel de ceinture de sécurité ..94
Airbags et rétracteurs de ceinture ..................................... 95
Désactivation d'airbag ...............95
Système de charge ...................95
Témoin de dysfonctionnement ..96
Prochain entretien du véhicule ..96
Système de freinage et d'embrayage ............................. 96
Actionner la pédale ....................96
Antiblocage de sécurité (ABS) ..96
Changement de rapport ............97
Direction assistée ......................97
Avertissement de franchissement de ligne ...........97
Aide au stationnement ...............97
Electronic Stability Control désactivé .................................. 97
Electronic Stability Control et système antipatinage ...............97
Système antipatinage désactivé .................................. 98
Préchauffage ............................. 98Filtre d'échappement .................98
Système de surveillance de la pression des pneus ..................98
Pression d'huile moteur .............98
Niveau bas de carburant ...........99
Blocage de démarrage ..............99
Puissance réduite du moteur .....99
Arrêt automatique ......................99
Éclairage extérieur ....................99
Feux de route .......................... 100
Feux de route automatiques ....100
Antibrouillard ........................... 100
Feu antibrouillard arrière .........100
Régulateur de vitesse ..............100
Véhicule détecté à l'avant ........ 100
Limiteur de vitesse ..................100
Assistant de détection des panneaux routiers ..................100
Porte ouverte ........................... 100
Écrans ........................................ 101
Centre d'informations du conducteur .............................. 101
Affichage d'informations ..........106
Messages du véhicule ...............108
Signaux sonores ......................110
Tension de pile ........................ 111
Personnalisation du véhicule .....111
Service de télématique ..............114
OnStar ..................................... 114

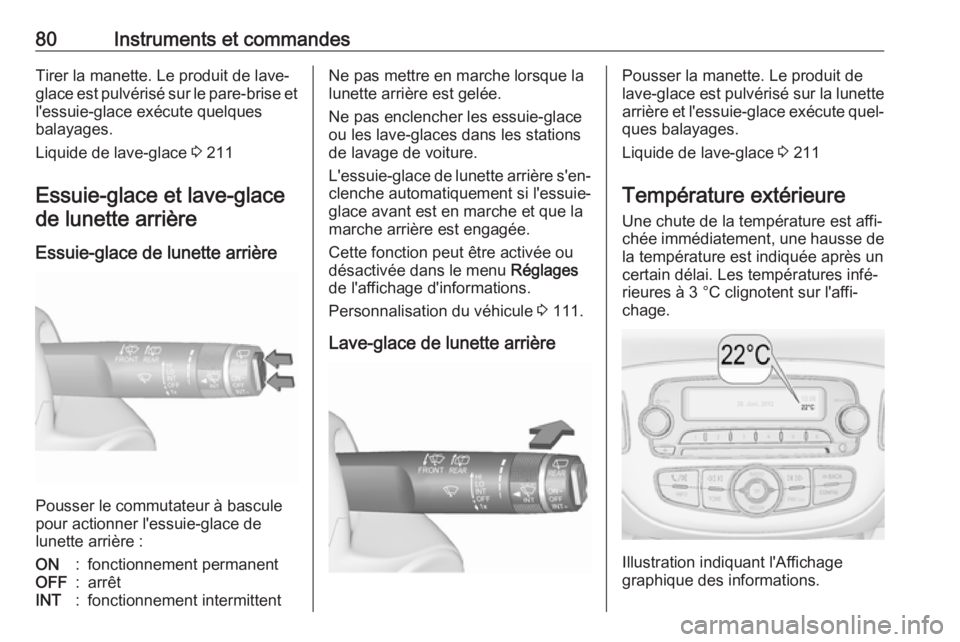

80Instruments et commandesTirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques
balayages.
Liquide de lave-glace 3 211
Essuie-glace et lave-glace de lunette arrière
Essuie-glace de lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
ON:fonctionnement permanentOFF:arrêtINT:fonctionnement intermittentNe pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glace
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
Cette fonction peut être activée ou
désactivée dans le menu Réglages
de l'affichage d'informations.
Personnalisation du véhicule 3 111.
Lave-glace de lunette arrièrePousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Liquide de lave-glace 3 211
Température extérieure
Une chute de la température est affi‐ chée immédiatement, une hausse de
la température est indiquée après un certain délai. Les températures infé‐
rieures à 3 °C clignotent sur l'affi‐ chage.
Illustration indiquant l'Affichage
graphique des informations.

88Instruments et commandesLED éteinte:fonctionnement à
l'essenceLED cligno‐
tante:contrôle des
conditions du
passage du fonc‐
tionnement au
carburant à celui
au gaz de pétrole
liquéfié. S'allume
si les conditions
sont remplies.LED allumée:fonctionnement au
gaz de pétrole
liquéfiéLa DEL clignote cinq fois puis
s'éteint:le réservoir de gaz
de pétrole liquéfié
est vide ou le
système de gaz
liquide est défec‐
tueux. Un
message d'aver‐
tissement est affi‐
ché au centre d'in‐ formations du
conducteur.
Le mode de carburant sélectionné est mémorisé et réactivé au cycle d'allu‐
mage suivant, si les conditions le
permettent.
Dès que le réservoir de gaz de pétrole
liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact
soit coupé.
Lors du passage automatique entre
un fonctionnement à l'essence ou au
gaz, un court délai dans la puissance
de traction du moteur peut être remar‐
qué.
Lorsque le réservoir d'essence est
vide, le moteur du véhicule ne
démarre pas.
Vider le réservoir d’essence tous les
6 mois jusqu’à ce que le témoin Y
s'allume, puis faire le plein. Cela aide à maintenir la qualité du carburant etle bon fonctionnement du systèmepour une utilisation à l'essence.
Faire le plein du véhicule régulière‐
ment pour éviter la corrosion dans le
réservoir.
Défaillances et remèdes Si le mode gaz n'est pas possible,vérifier si la quantité de gaz liquide ou
d'essence est suffisante pour démar‐
rer.En cas de températures extrêmes
combinées à la composition du gaz,
cela peut prendre un peu plus de
temps pour que le système passe du
mode essence au mode gaz.
Dans des situations extrêmes, le
système peut également repasser au mode essence si les exigences mini‐
males ne sont pas satisfaites. Si les
conditions le permettent, il peut être
possible de revenir manuellement au
fonctionnement au gaz de pétrole
liquéfié.
Pour toute autre défaillance, prendre
contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.

Instruments et commandes93Témoins de la console centrale
Vue d'ensemble
OFeux de direction 3 94XRappel de ceinture de sécurité
3 94vAirbags et rétracteurs de cein‐
ture 3 95VDésactivation d'airbag 3 95pSystème de charge 3 95ZTémoin de dysfonctionnement
3 96gProchain entretien du véhicule
3 96RSystème de freinage et d'em‐
brayage 3 96-Actionner la pédale 3 96uAntiblocage de sécurité (ABS)
3 96RChangement de rapport 3 97cDirection assistée 3 97)Avertissement de franchisse‐
ment de ligne 3 97rAide au stationnement 3 97aElectronic Stability Control
désactivé 3 97bElectronic Stability Control et
système antipatinage 3 97kSystème antipatinage désac‐
tivé 3 98!Préchauffage 3 98%Filtre d'échappement 3 98wSystème de surveillance de la
pression des pneus 3 98IPression de l'huile moteur
3 98YNiveau bas de carburant
3 99dBlocage du démarrage 3 99#Puissance réduite du moteur
3 99DAutostop 3 998Éclairage extérieur 3 99CFeux de route 3 100fFeux de route automatiques
3 100>Antibrouillard 3 100rFeu antibrouillard arrière
3 100mRégulateur de vitesse 3 100AVéhicule détecté à l'avant
3 100LLimiteur de vitesse 3 100

94Instruments et commandesLAssistant de détection des
panneaux routiers 3 100hPorte ouverte 3 100
Feux de direction
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Les feux de direction ou les feux de
détresse sont activés.
Clignotement rapide : défaillance d'un
feu de direction ou du fusible associé.
Remplacement des ampoules
3 214.
Fusibles 3 222.
Feux de direction 3 125.
Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k pour le siège passager avant s'al‐
lume ou clignote en rouge sur la console centrale quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture de sécurité soit
bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture de sécurité
soit bouclée.
Attacher la ceinture de sécurité 3 41.
Statut de ceinture de sécurité des
sièges arrière
X clignote ou s'allume dans le centre
d'informations du conducteur.

Instruments et commandes95Allumé
Après avoir démarré le moteur,
pendant 35 secondes minimum,
jusqu'à ce que la ceinture de sécurité
soit bouclée.
S'allume également si une ceinture débouclée est bouclée pendant la
conduite.
Clignotement
Après avoir démarré, quand la cein‐
ture n'est pas bouclée.
Attacher la ceinture de sécurité 3 41.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ
4 secondes. S'il ne s'allume pas, s'il
ne s'éteint pas après 4 secondes ou
s'il s'allume en roulant, le système
d'airbags présente une défaillance.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas d'accident.Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Prétendeurs de ceinture de sécurité 3 40.
Système d'airbag 3 43.
Désactivation d'airbag V s'allume en jaune.
Il s'allume pendant environ
60 secondes après avoir mis le
contact. L'airbag de passager avant
est activé.
* s'allume en jaune.
L'airbag de passager avant est
désactivé 3 49.
9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.

96Instruments et commandesTémoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐ risées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien duvéhicule
g s'allume en jaune.De plus, un message d'avertissement
est affiché sur le centre d'informations
du conducteur.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier.
Messages du véhicule 3 108.
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas, lorsque le frein
de stationnement manuel n'est pas
serré 3 211.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐ nement manuel est serré et que le
contact est mis 3 161.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé
La pédale d'embrayage doit être
enfoncée pour démarrer le moteur en
mode Autostop.
Système Stop/Start 3 145.
Clignotement La pédale d'embrayage doit être
enfoncée pour démarrer le moteur
avec la clé 3 17, 3 144.
Sur certaines versions, le centre d'in‐
formations du conducteur présente
un message demandant d'actionner la pédale d'embrayage 3 108.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le
témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un

Instruments et commandes97défaut. Le dispositif de freinage conti‐
nue à fonctionner mais sans
régulation ABS.
Antiblocage de sécurité 3 160.
Changement de rapport Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, R est affiché avec le
chiffre d'un rapport supérieur.
Direction assistée c s'allume en jaune.
S'allume en cas de direction
assistée désactivée
Dysfonctionnement de la direction
assistée. Prendre contact avec un
atelier.
c et b allumés simultanément
Le système de direction assistée doit être étalonné, étalonnage du système3 164.Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à fonctionner.
Clignote en jaune Le système détecte un changement
de file inattendu.
Avertissement de franchissement de
ligne 3 191.
Aide au stationnement
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs
encrassés ou couverts de givre ou de neige
ouInterférences dues à des sources
d'ultrasons externes. Une fois ces
sources d’interférences éliminées, le
système fonctionne de nouveau
correctement.
Faire remédier à la cause du
problème par un atelier.
Aide au stationnement 3 172.
Electronic Stability Control désactivé
t s'allume en jaune.
Le système est désactivé.
Electronic Stability Control 3 163.
Electronic Stability Control
et système antipatinage
b clignote ou s'allume en jaune.
Clignotement
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.

Instruments et commandes101Écrans
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐ truments.
En fonction de la version et de l’équi‐
pement, le centre d'informations du
conducteur est disponible avec un
affichage de mi-niveau ou de niveau
supérieur.
Les boutons sur la tige permettent de
sélectionner les menus suivants sur
le centre d'informations du conduc‐
teur :
● informations et réglages du véhicule
● information sur le trajet/carburant
● l'information sur l'économie
Les indications suivantes s'affichent
au besoin :
● messages d'avertissement 3 108
● indication de rapport de vitesse 3 97● indication du mode d'entraîne‐
ment 3 151, 3 156
● avertissement de pression des pneus 3 231
● indication de rappel de ceinture de sécurité 3 94
● indication d'autostop 3 145
● informations sur le service 3 96
Affichage de mi-niveauLes principaux menus sont : ● informations sur le trajet/carbu‐ rant, voir une description ci-
dessous
● informations sur le véhicule, voir une description ci-dessous
Certaines des fonctions affichées
peuvent être différentes selon que le
véhicule est en mouvement (conduit)
ou immobile. Certaines fonctions sont uniquement disponibles lorsque le
véhicule est en train d'être conduit.
Affichage de niveau supérieur

108Instruments et commandesMessages du véhiculeLes messages apparaissent principa‐ lement dans le centre d'informationsdu conducteur. Dans certains cas, ils
s'accompagnent d'un signal sonore
d'avertissement.
Enfoncer le bouton SET/CLR,
MENU ou tourner la molette de
réglage pour confirmer un message.
Messages du véhicule sur un
affichage de mi-niveau
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule1Remplacer l'huile moteur3Niveau de liquide de refroidis‐
sement trop bas4Climatisation arrêtée5Volant bloqué7Tourner le volant, couper le
contact puis le remettreN°Message du véhicule9Tourner le volant, redémarrer le moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance de feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droit21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul
