OPEL CORSA E 2018.5 Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät49Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐ valo 3 91.Lasten turvaistuimet
Lasten turvajärjestelmät9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 52 mukaan.
Turvatyynyn poistaminen käytöstä
3 48.
Turvatyynyn tarra 3 42.
Suosittelemme sellaisen lasten turva‐
järjestelmän käyttämistä, joka on
nimenomaisesti räätälöity autoosi.
Ota lisätietoja varten yhteys korjaa‐
moon.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.
Lasten turvajärjestelmät voidaan kiin‐
nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether-kiinnityspisteet
Kolmipisteturvavyö
Lasten turvajärjestelmät voidaan kiin‐ nittää kolmipisteturvavöillä. Turvavyöon kiristettävä lasten turvajärjestel‐
män kiinnittämisen jälkeen 3 52.

50Istuimet, turvajärjestelmätISOFIX-kiinnikkeet
Takaistuimilla
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL 3 52.
Auton selkänojissa on ohjaimet lasten turvajärjestelmän asentamista
varten.
ISOFIX-kiinnityspisteet takaistui‐
missa on merkitty selkänojassa
olevalla ISOFIX-logolla.
Avaa ohjainten läpät ennen lasten
turvajärjestelmän asentamista. Sulje
läpät, kun olet irrottanut lasten turva‐ järjestelmän.
Etumatkustajan istuimella
Aseta lasten turvajärjestelmä istui‐
men keskelle ja paina taaksepäin.
Varmista, että lasten turvajärjestelmä
on kunnolla kiinnitetty.
Top-tether-kiinnityspisteet
Takaistuimilla
Top-tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä ISOFIX-kiinnikkeiden lisäksi
Top-tether-hihnaTop-tether-kiinnitys‐
pisteisiin.
Yleiskelpoiset lasten ISOFIX-turva‐ järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 52.
Etumatkustajan istuimella
Lisäkiinnityspiste sijaitsee matkusta‐
jan istuimen kiskossa takajalkati‐
lassa.

Istuimet, turvajärjestelmät51
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Katso tarkempia tietoja seuraavien
sivujen taulukoista, lasten turvajärjes‐
telmän mukana toimitetuista ohjeista ja muiden kuin yleismallisten lasten
turvajärjestelmien autotyyppiluett‐ elosta.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Ryhmä 0, ryhmä 0+
Maxi Cosi Cabriofix plus Easyfix,
enintään 13 kg:n painoisille
lapsille
● Ryhmä I
OPEL Duo, 13‒18 kg:n painoi‐ sille lapsille tässä ryhmässä
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,
katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐
tua autosta vain pientareen tai jalka‐
käytävän puolelta.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

52Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐ valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1,2U/L 3XRyhmä 0+: enintään 13 kgXU1,2U/L 3XRyhmä I: 9–18 kgXU1,2U/L 3,4XRyhmä II: 15–25 kgU1,2XU/L 3,4XRyhmä III: 22–36 kgU1,2XU/L 3,4XU:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistamiseksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 65, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 34

Istuimet, turvajärjestelmät53Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgEISO/R1XILIL 3XRyhmä 0+: enintään
13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL 3XRyhmä I: 9–18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XRyhmä II: 15–25 kgIL1,2XIL3,4XRyhmä III: 22–36 kgIL1,2XIL 3,4XIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset"
ISOFIX-turvajärjestelmille. ( ISOFIX/
Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille). ISOFIX-
turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)IUF:soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjes‐
telmille (ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istui‐
mille)

54Istuimet, turvajärjestelmätX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmista‐
miseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 65, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 345:ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Sport-istuimille)
ISOFIX -kokoluokka ja kiinnitys
A – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa

Säilytys55SäilytysSäilytystilat................................... 55
Käsinelokero .............................. 55
Mukinpitimet .............................. 55
Etusäilytyslokero .......................56
Säilytyslokero istuimen alla .......57
Takakuljetusjärjestelmä .............57
Tavaratila ..................................... 65
Tavaratilan suoja .......................67
Tavaratilan lattian suojalevy ......68
Kiinnityssilmukat ........................69
Varoituskolmio ........................... 69
Ensiapupakkaus ........................70
Kattotelinejärjestelmä ..................70
Kattoteline ................................. 70
Lastaustietoa ............................... 71Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidike.
Käsinelokerossa on sovitin pyörien
lukkoruuveja varten.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

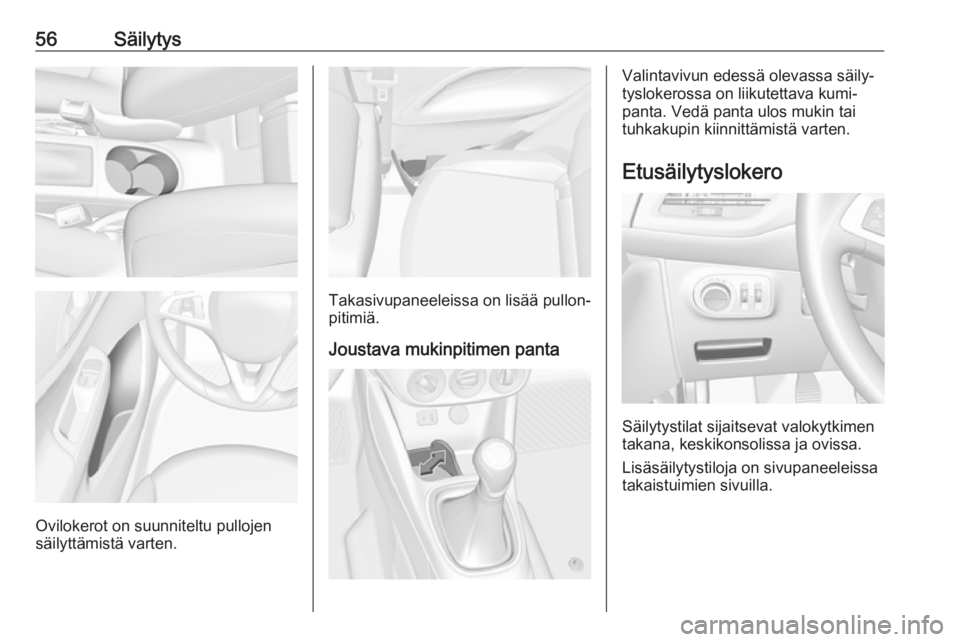

56Säilytys
Ovilokerot on suunniteltu pullojen
säilyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai
tuhkakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystilat sijaitsevat valokytkimen
takana, keskikonsolissa ja ovissa.
Lisäsäilytystiloja on sivupaneeleissa takaistuimien sivuilla.

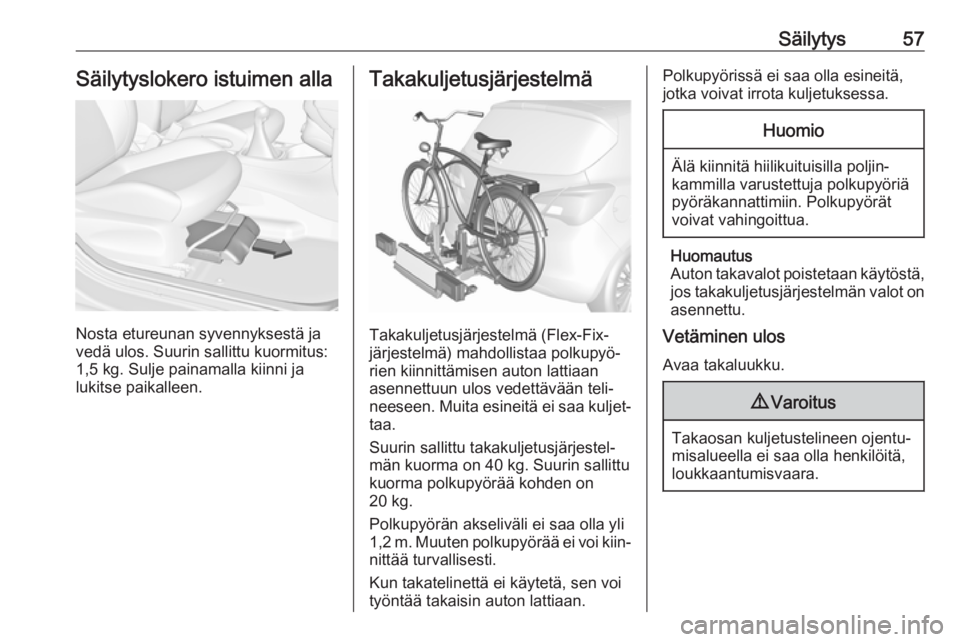

Säilytys57Säilytyslokero istuimen alla
Nosta etureunan syvennyksestä ja
vedä ulos. Suurin sallittu kuormitus:
1,5 kg. Sulje painamalla kiinni ja
lukitse paikalleen.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Polkupyörän akseliväli ei saa olla yli 1,2 m. Muuten polkupyörää ei voi kiin‐ nittää turvallisesti.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takaosan kuljetustelineen ojentu‐
misalueella ei saa olla henkilöitä,
loukkaantumisvaara.

58Säilytys
Vedä vapautusvivusta ylöspäin.
Järjestelmä vapautuu ja ojentuu
nopeasti ulos puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Ota ensin taempi ( 1), sitten etumai‐
nen ( 2) takavalo pois syvennyksistä.
Avaa takavalon takana oleva lampun
kannatin täysin siten, että se lukkiu‐ tuu.
