OPEL CORSA E 2018.5 Ohjekirja (in Finnish)

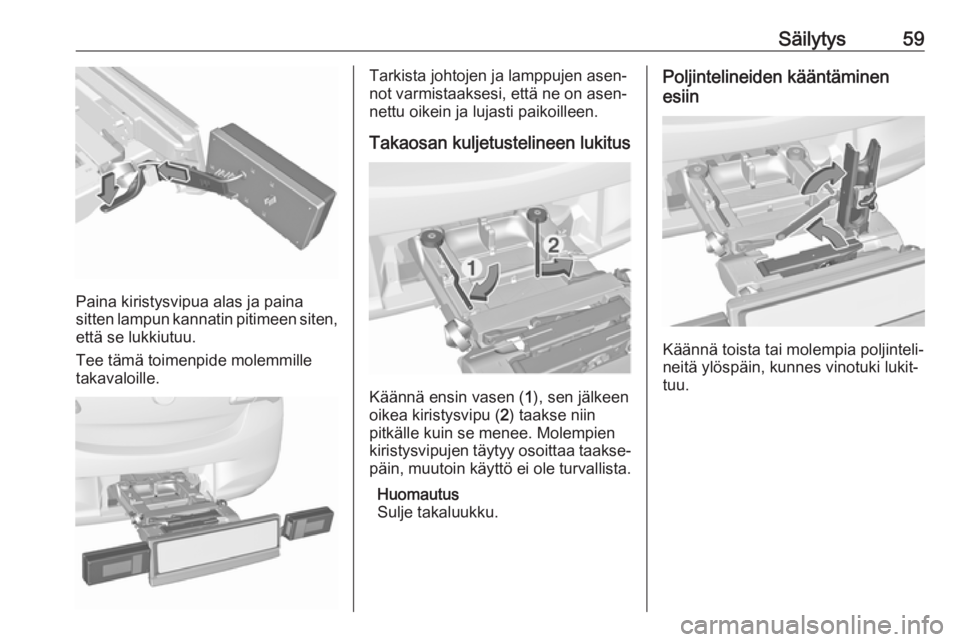

Säilytys59
Paina kiristysvipua alas ja paina
sitten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille
takavaloille.
Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.
Takaosan kuljetustelineen lukitus
Käännä ensin vasen ( 1), sen jälkeen
oikea kiristysvipu ( 2) taakse niin
pitkälle kuin se menee. Molempien
kiristysvipujen täytyy osoittaa taakse‐
päin, muutoin käyttö ei ole turvallista.
Huomautus
Sulje takaluukku.
Poljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.

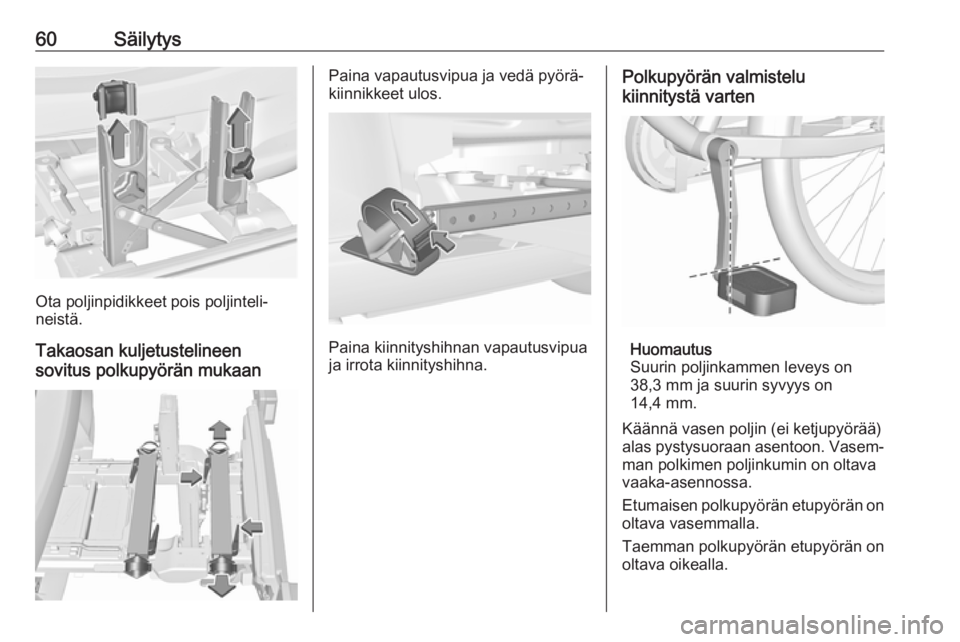

60Säilytys
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ei ketjupyörää)
alas pystysuoraan asentoon. Vasem‐ man polkimen poljinkumin on oltava
vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.

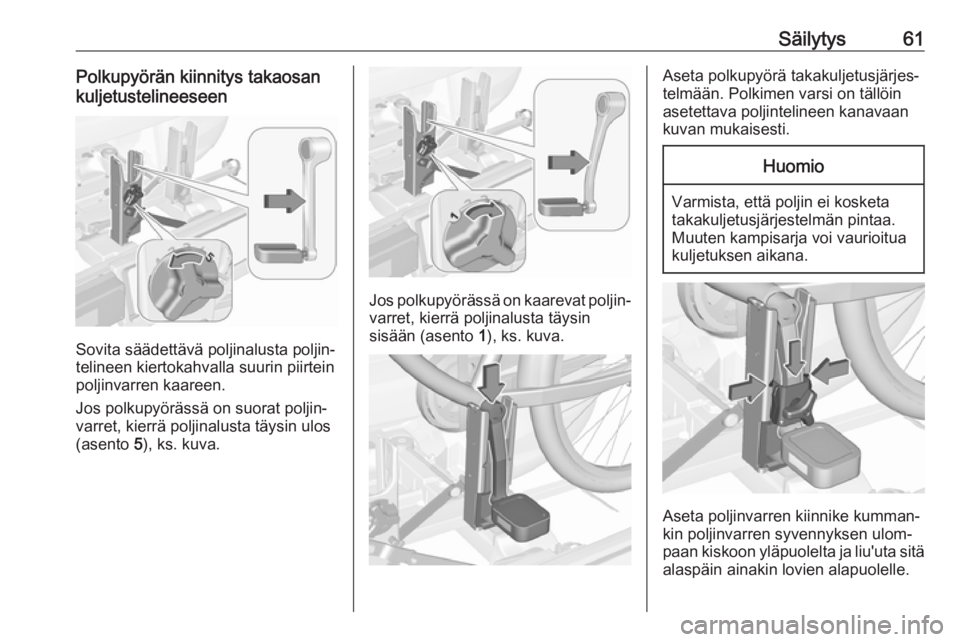

Säilytys61Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.
Jos polkupyörässä on kaarevat poljin‐
varret, kierrä poljinalusta täysin
sisään (asento 1), ks. kuva.
Aseta polkupyörä takakuljetusjärjes‐
telmään. Polkimen varsi on tällöin asetettava poljintelineen kanavaan
kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle.

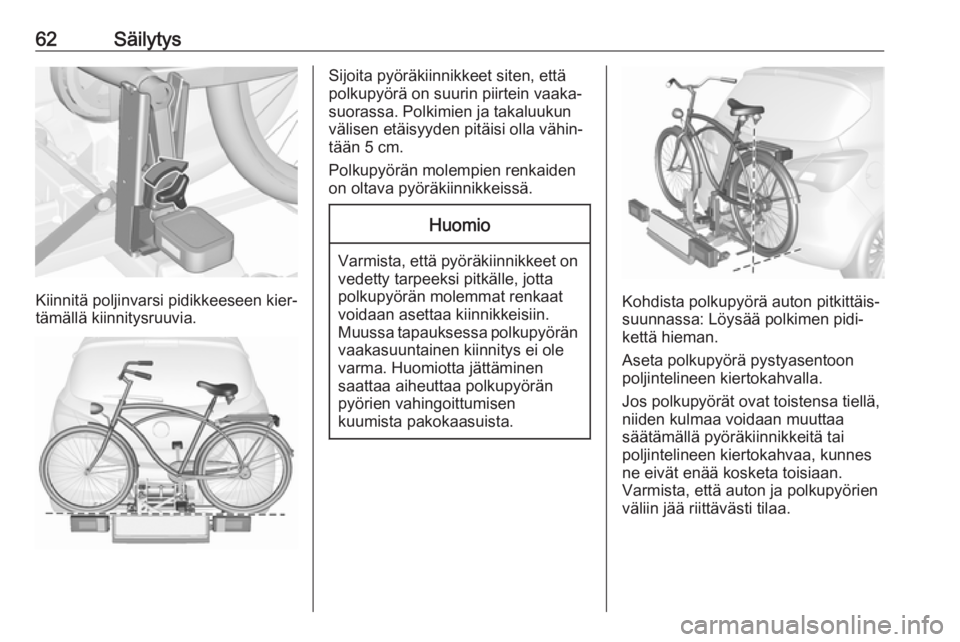

62Säilytys
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.
Sijoita pyöräkiinnikkeet siten, että
polkupyörä on suurin piirtein vaaka‐
suorassa. Polkimien ja takaluukun
välisen etäisyyden pitäisi olla vähin‐
tään 5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Varmista, että pyöräkiinnikkeet on vedetty tarpeeksi pitkälle, jotta
polkupyörän molemmat renkaat
voidaan asettaa kiinnikkeisiin.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen
kuumista pakokaasuista.
Kohdista polkupyörä auton pitkittäis‐
suunnassa: Löysää polkimen pidi‐
kettä hieman.
Aseta polkupyörä pystyasentoon
poljintelineen kiertokahvalla.
Jos polkupyörät ovat toistensa tiellä,
niiden kulmaa voidaan muuttaa
säätämällä pyöräkiinnikkeitä tai
poljintelineen kiertokahvaa, kunnes
ne eivät enää kosketa toisiaan.
Varmista, että auton ja polkupyörien
väliin jää riittävästi tilaa.

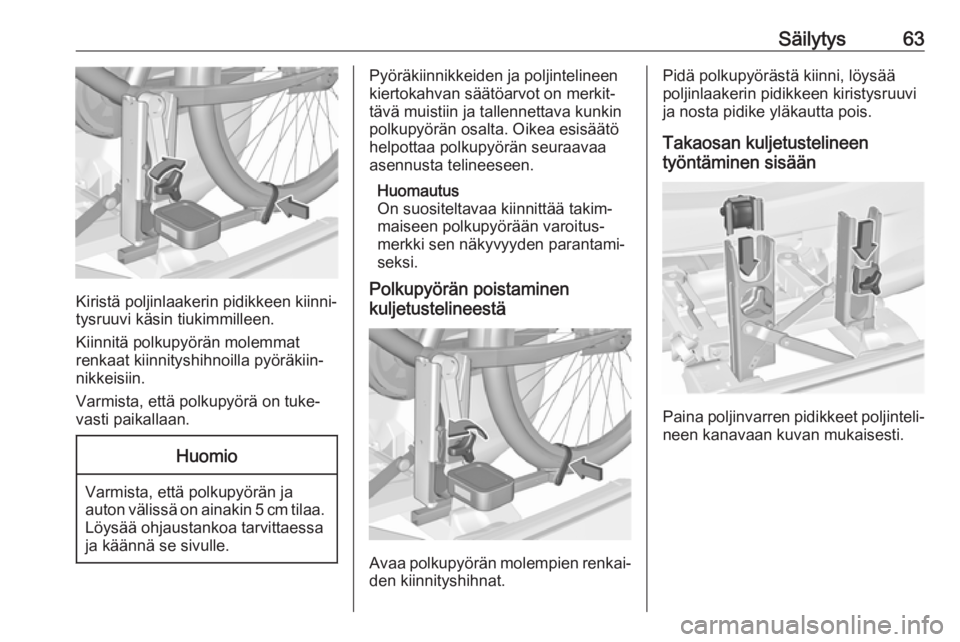

Säilytys63
Kiristä poljinlaakerin pidikkeen kiinni‐
tysruuvi käsin tiukimmilleen.
Kiinnitä polkupyörän molemmat
renkaat kiinnityshihnoilla pyöräkiin‐
nikkeisiin.
Varmista, että polkupyörä on tuke‐ vasti paikallaan.
Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa. Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Pyöräkiinnikkeiden ja poljintelineen
kiertokahvan säätöarvot on merkit‐
tävä muistiin ja tallennettava kunkin polkupyörän osalta. Oikea esisäätö
helpottaa polkupyörän seuraavaa
asennusta telineeseen.
Huomautus
On suositeltavaa kiinnittää takim‐
maiseen polkupyörään varoitus‐
merkki sen näkyvyyden parantami‐
seksi.
Polkupyörän poistaminen
kuljetustelineestä
Avaa polkupyörän molempien renkai‐ den kiinnityshihnat.
Pidä polkupyörästä kiinni, löysää
poljinlaakerin pidikkeen kiristysruuvi
ja nosta pidike yläkautta pois.
Takaosan kuljetustelineen
työntäminen sisään
Paina poljinvarren pidikkeet poljinteli‐ neen kanavaan kuvan mukaisesti.

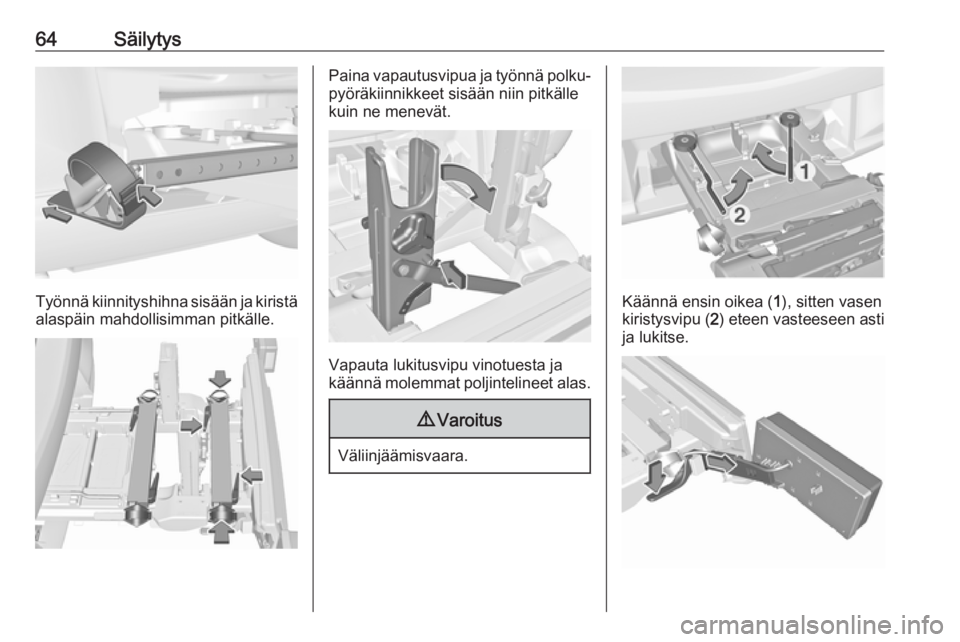

64Säilytys
Työnnä kiinnityshihna sisään ja kiristäalaspäin mahdollisimman pitkälle.
Paina vapautusvipua ja työnnä polku‐pyöräkiinnikkeet sisään niin pitkälle
kuin ne menevät.
Vapauta lukitusvipu vinotuesta ja
käännä molemmat poljintelineet alas.
9 Varoitus
Väliinjäämisvaara.
Käännä ensin oikea ( 1), sitten vasen
kiristysvipu ( 2) eteen vasteeseen asti
ja lukitse.

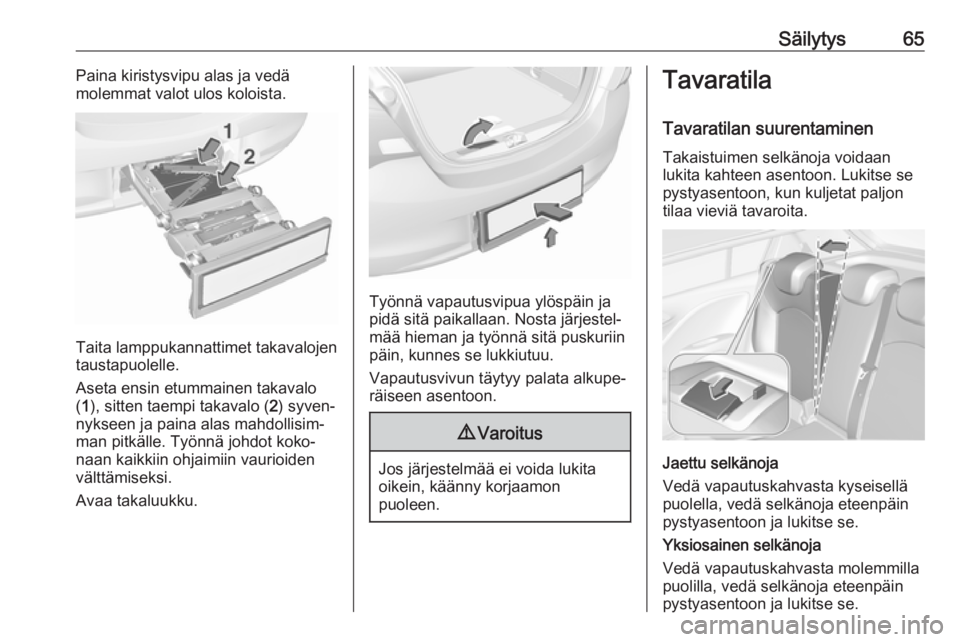

Säilytys65Paina kiristysvipu alas ja vedä
molemmat valot ulos koloista.
Taita lamppukannattimet takavalojen
taustapuolelle.
Aseta ensin etummainen takavalo ( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐ man pitkälle. Työnnä johdot koko‐
naan kaikkiin ohjaimiin vaurioiden
välttämiseksi.
Avaa takaluukku.
Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun täytyy palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita
oikein, käänny korjaamon
puoleen.
Tavaratila
Tavaratilan suurentaminen Takaistuimen selkänoja voidaan
lukita kahteen asentoon. Lukitse se
pystyasentoon, kun kuljetat paljon
tilaa vieviä tavaroita.
Jaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella, vedä selkänoja eteenpäin
pystyasentoon ja lukitse se.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla, vedä selkänoja eteenpäin
pystyasentoon ja lukitse se.

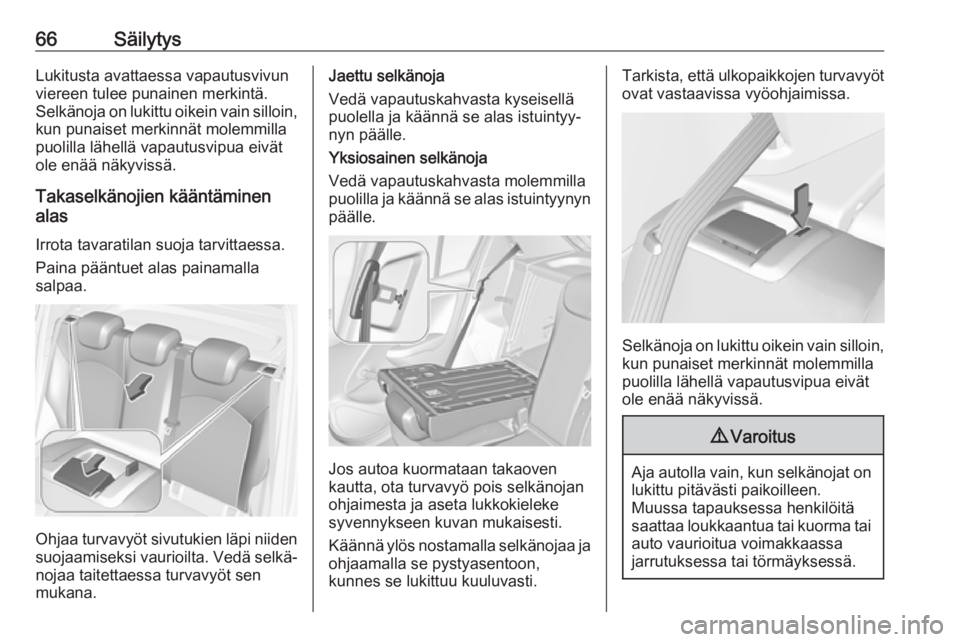

66SäilytysLukitusta avattaessa vapautusvivun
viereen tulee punainen merkintä.
Selkänoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
Takaselkänojien kääntäminen
alas
Irrota tavaratilan suoja tarvittaessa.
Paina pääntuet alas painamalla
salpaa.
Ohjaa turvavyöt sivutukien läpi niiden
suojaamiseksi vaurioilta. Vedä selkä‐ nojaa taitettaessa turvavyöt sen
mukana.
Jaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella ja käännä se alas istuintyy‐
nyn päälle.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla ja käännä se alas istuintyynyn päälle.
Jos autoa kuormataan takaoven
kautta, ota turvavyö pois selkänojan
ohjaimesta ja aseta lukkokieleke
syvennykseen kuvan mukaisesti.
Käännä ylös nostamalla selkänojaa ja ohjaamalla se pystyasentoon,
kunnes se lukittuu kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.

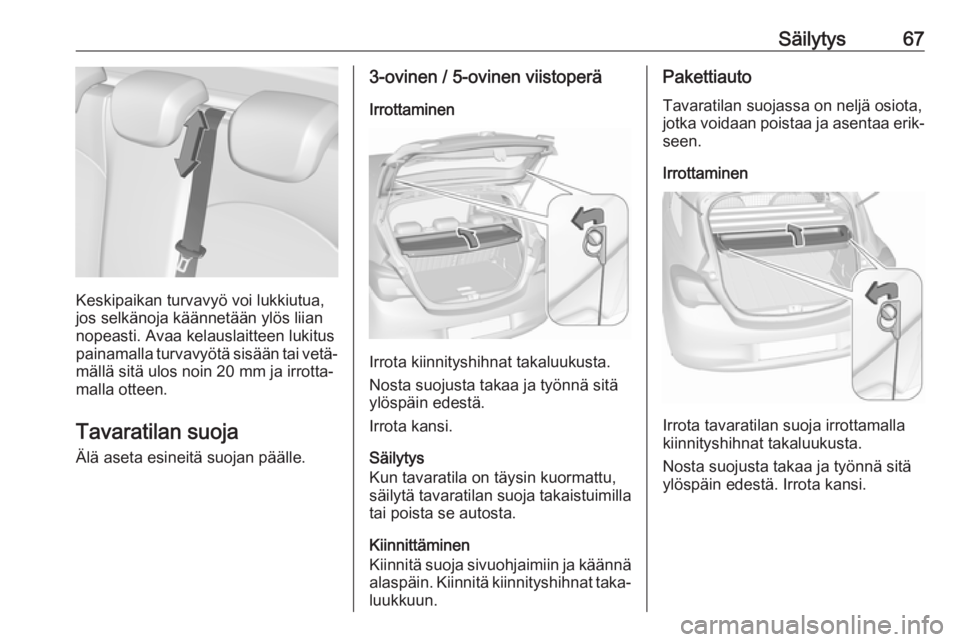

Säilytys67
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai vetä‐
mällä sitä ulos noin 20 mm ja irrotta‐
malla otteen.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
3-ovinen / 5-ovinen viistoperä
Irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Säilytys
Kun tavaratila on täysin kuormattu,
säilytä tavaratilan suoja takaistuimilla tai poista se autosta.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Pakettiauto
Tavaratilan suojassa on neljä osiota,
jotka voidaan poistaa ja asentaa erik‐
seen.
Irrottaminen
Irrota tavaratilan suoja irrottamalla
kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä. Irrota kansi.

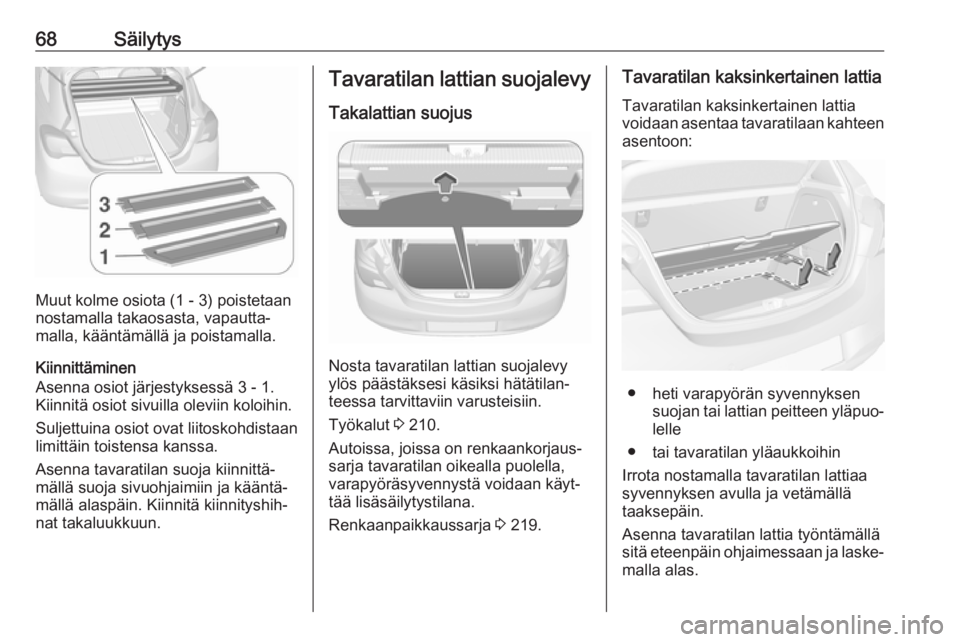

68Säilytys
Muut kolme osiota (1 - 3) poistetaan
nostamalla takaosasta, vapautta‐
malla, kääntämällä ja poistamalla.
Kiinnittäminen
Asenna osiot järjestyksessä 3 - 1.
Kiinnitä osiot sivuilla oleviin koloihin.
Suljettuina osiot ovat liitoskohdistaan
limittäin toistensa kanssa.
Asenna tavaratilan suoja kiinnittä‐
mällä suoja sivuohjaimiin ja kääntä‐
mällä alaspäin. Kiinnitä kiinnityshih‐
nat takaluukkuun.
Tavaratilan lattian suojalevy
Takalattian suojus
Nosta tavaratilan lattian suojalevy
ylös päästäksesi käsiksi hätätilan‐
teessa tarvittaviin varusteisiin.
Työkalut 3 210.
Autoissa, joissa on renkaankorjaus‐
sarja tavaratilan oikealla puolella,
varapyöräsyvennystä voidaan käyt‐
tää lisäsäilytystilana.
Renkaanpaikkaussarja 3 219.
Tavaratilan kaksinkertainen lattia
Tavaratilan kaksinkertainen lattia
voidaan asentaa tavaratilaan kahteen asentoon:
● heti varapyörän syvennyksen suojan tai lattian peitteen yläpuo‐lelle
● tai tavaratilan yläaukkoihin
Irrota nostamalla tavaratilan lattiaa
syvennyksen avulla ja vetämällä
taaksepäin.
Asenna tavaratilan lattia työntämällä
sitä eteenpäin ohjaimessaan ja laske‐ malla alas.
