Njega vozila209Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.

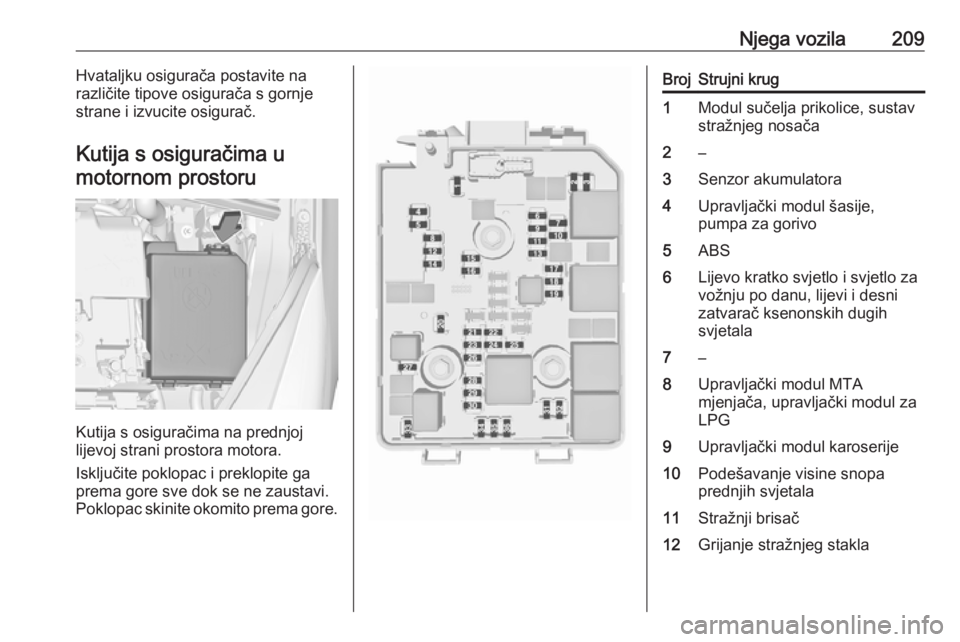

Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
BrojStrujni krug1Modul sučelja prikolice, sustav stražnjeg nosača2–3Senzor akumulatora4Upravljački modul šasije,
pumpa za gorivo5ABS6Lijevo kratko svjetlo i svjetlo za
vožnju po danu, lijevi i desni
zatvarač ksenonskih dugih
svjetala7–8Upravljački modul MTA
mjenjača, upravljački modul za
LPG9Upravljački modul karoserije10Podešavanje visine snopa
prednjih svjetala11Stražnji brisač12Grijanje stražnjeg stakla

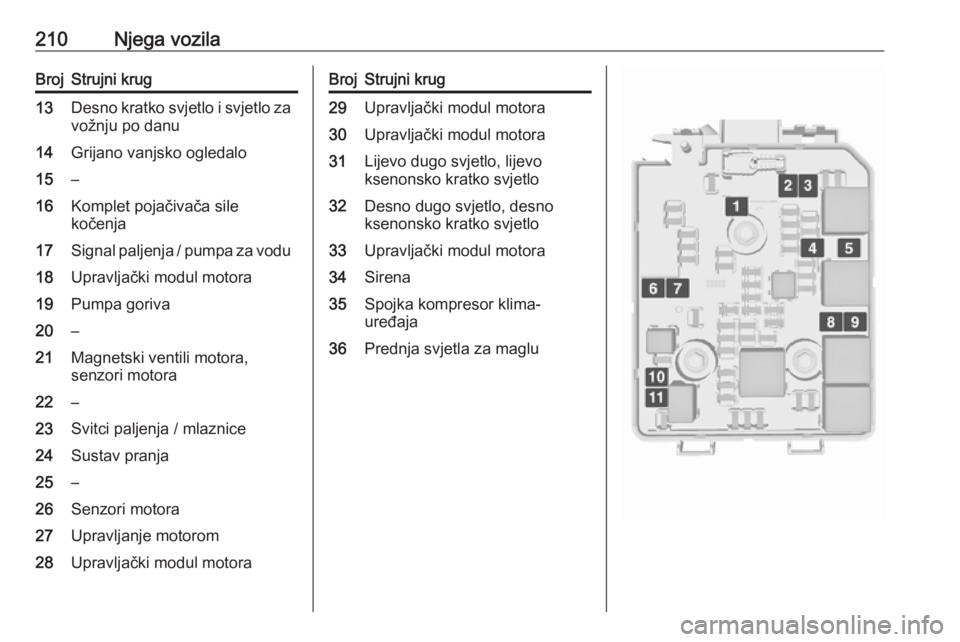

210Njega vozilaBrojStrujni krug13Desno kratko svjetlo i svjetlo za
vožnju po danu14Grijano vanjsko ogledalo15–16Komplet pojačivača sile
kočenja17Signal paljenja / pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Magnetski ventili motora,
senzori motora22–23Svitci paljenja / mlaznice24Sustav pranja25–26Senzori motora27Upravljanje motorom28Upravljački modul motoraBrojStrujni krug29Upravljački modul motora30Upravljački modul motora31Lijevo dugo svjetlo, lijevo
ksenonsko kratko svjetlo32Desno dugo svjetlo, desno
ksenonsko kratko svjetlo33Upravljački modul motora34Sirena35Spojka kompresor klima-
uređaja36Prednja svjetla za maglu

Njega vozila211BrojStrujni krug1ABS pumpa2Prednji brisač3Ventilator4Grijanje sjedala5Ventilator hlađenja6–7Mjenjač8Ventilator hlađenja9Ventilator hlađenja10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

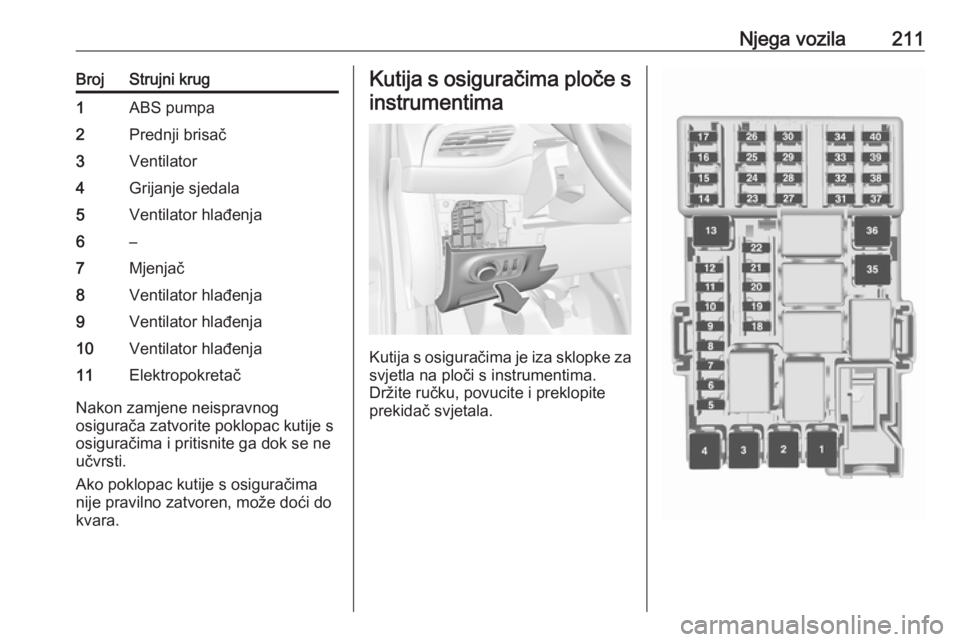

Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

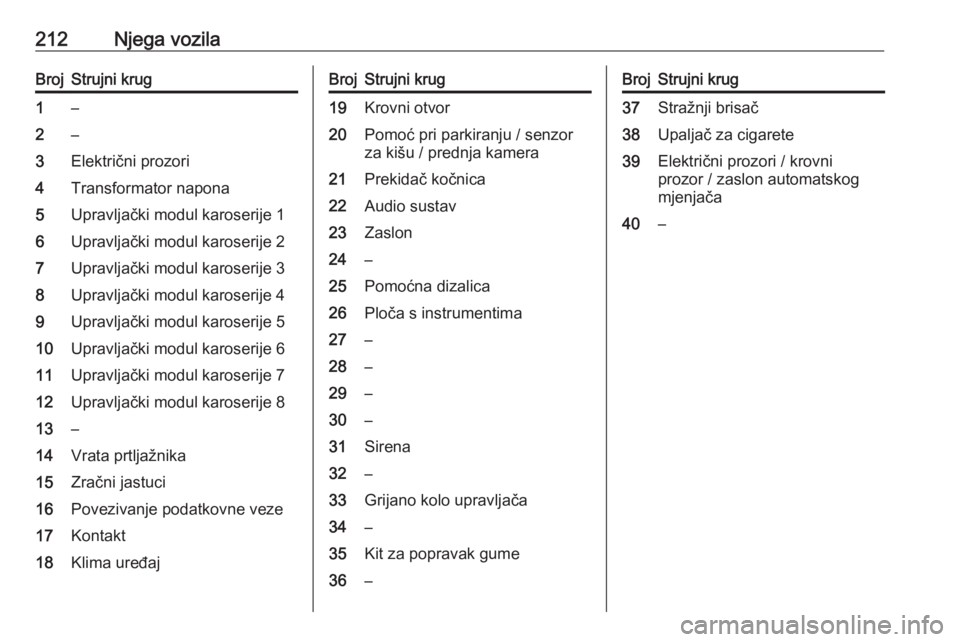

212Njega vozilaBrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Povezivanje podatkovne veze17Kontakt18Klima uređajBrojStrujni krug19Krovni otvor20Pomoć pri parkiranju / senzor
za kišu / prednja kamera21Prekidač kočnica22Audio sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27–28–29–30–31Sirena32–33Grijano kolo upravljača34–35Kit za popravak gume36–BrojStrujni krug37Stražnji brisač38Upaljač za cigarete39Električni prozori / krovni
prozor / zaslon automatskog
mjenjača40–

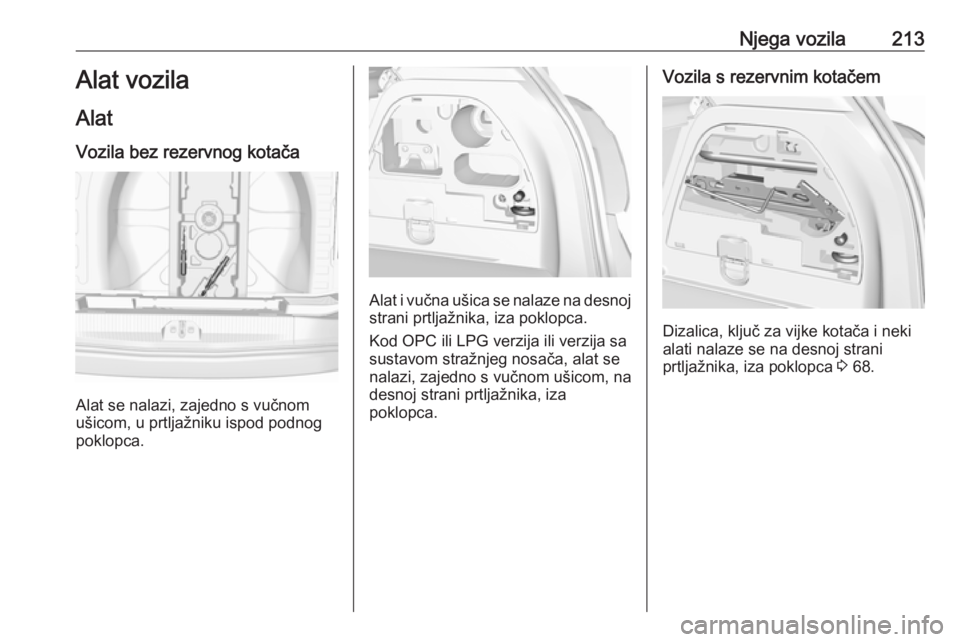

Njega vozila213Alat vozila
Alat Vozila bez rezervnog kotača
Alat se nalazi, zajedno s vučnom
ušicom, u prtljažniku ispod podnog
poklopca.
Alat i vučna ušica se nalaze na desnoj
strani prtljažnika, iza poklopca.
Kod OPC ili LPG verzija ili verzija sa
sustavom stražnjeg nosača, alat se
nalazi, zajedno s vučnom ušicom, na
desnoj strani prtljažnika, iza
poklopca.
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača i neki
alati nalaze se na desnoj strani
prtljažnika, iza poklopca 3 68.

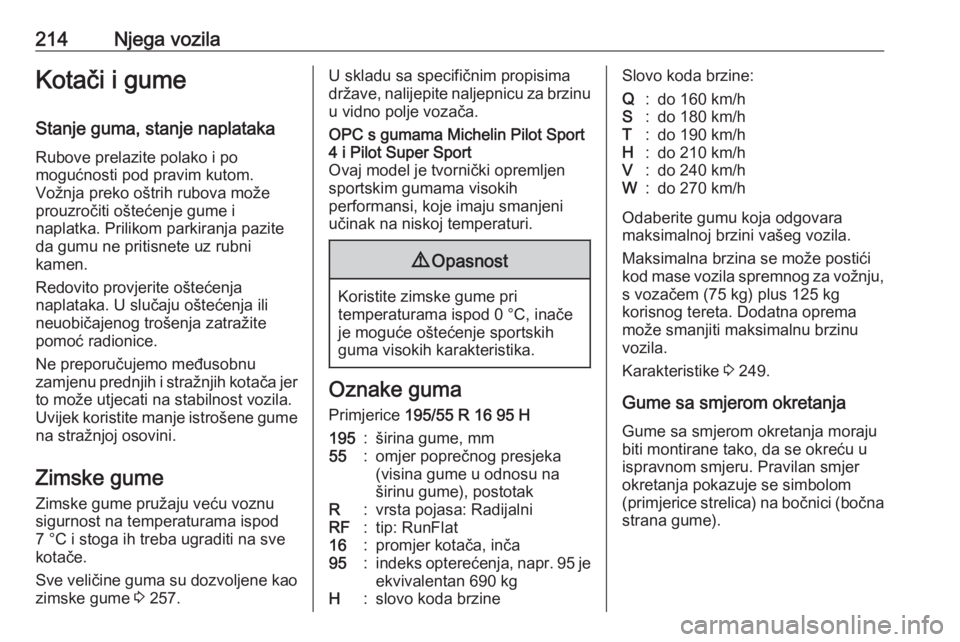

214Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume Zimske gume pružaju veću voznusigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao
zimske gume 3 257.U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.OPC s gumama Michelin Pilot Sport
4 i Pilot Super Sport
Ovaj model je tvornički opremljen
sportskim gumama visokih
performansi, koje imaju smanjeni
učinak na niskoj temperaturi.9 Opasnost
Koristite zimske gume pri
temperaturama ispod 0 °C, inače
je moguće oštećenje sportskih
guma visokih karakteristika.
Oznake guma
Primjerice 195/55 R 16 95 H
195:širina gume, mm55:omjer poprečnog presjeka
(visina gume u odnosu na
širinu gume), postotakR:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzineSlovo koda brzine:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 249.
Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna strana gume).

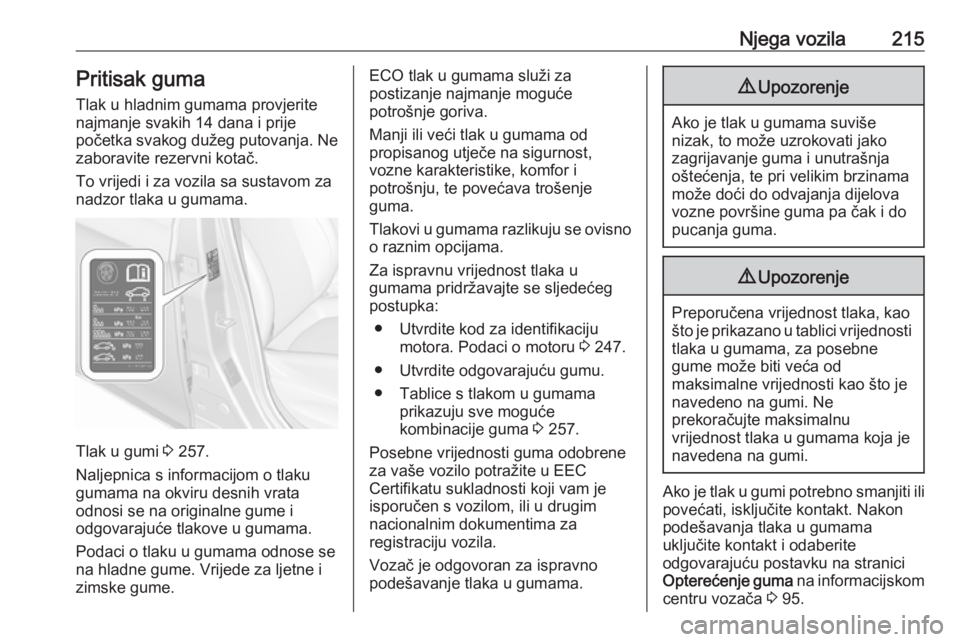

Njega vozila215Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To vrijedi i za vozila sa sustavom za
nadzor tlaka u gumama.
Tlak u gumi 3 257.
Naljepnica s informacijom o tlaku
gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumama služi za
postizanje najmanje moguće
potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora. Podaci o motoru 3 247.
● Utvrdite odgovarajuću gumu.
● Tablice s tlakom u gumama prikazuju sve moguće
kombinacije guma 3 257.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača 3 95.

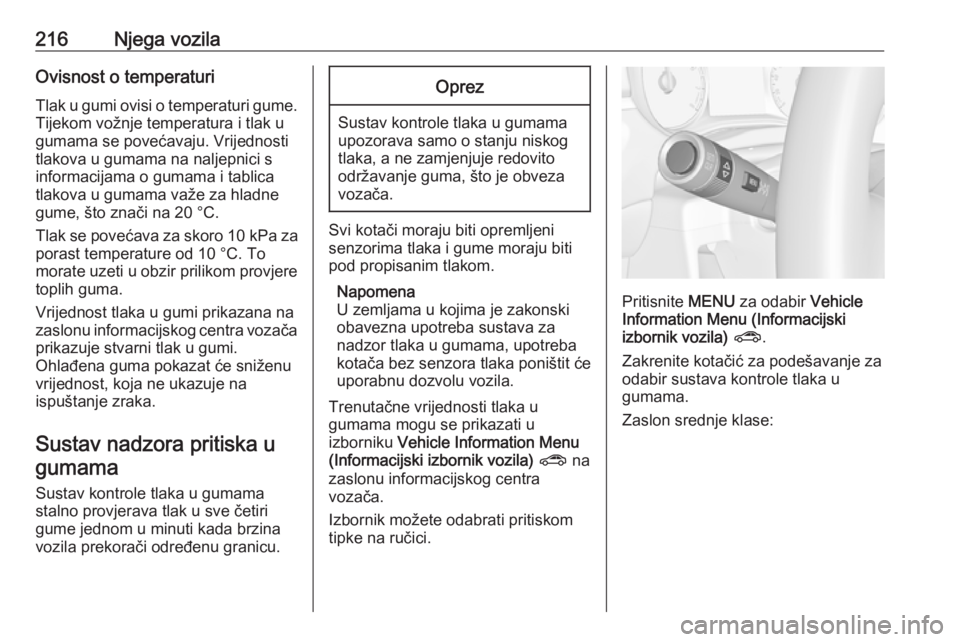

216Njega vozilaOvisnost o temperaturiTlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutačne vrijednosti tlaka u
gumama mogu se prikazati u
izborniku Vehicle Information Menu
(Informacijski izbornik vozila) ? na
zaslonu informacijskog centra vozača.
Izbornik možete odabrati pritiskom
tipke na ručici.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) ? .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Zaslon srednje klase:

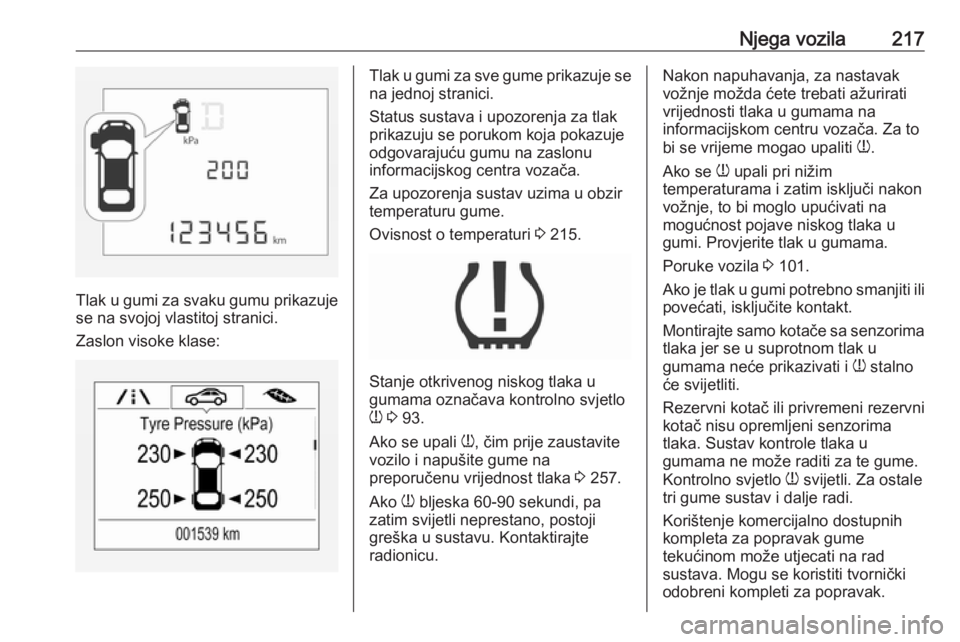

Njega vozila217
Tlak u gumi za svaku gumu prikazujese na svojoj vlastitoj stranici.
Zaslon visoke klase:
Tlak u gumi za sve gume prikazuje se na jednoj stranici.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 215.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 93.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 257.
Ako w bljeska 60-90 sekundi, pa
zatim svijetli neprestano, postoji
greška u sustavu. Kontaktirajte
radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na
mogućnost pojave niskog tlaka u
gumi. Provjerite tlak u gumama.
Poruke vozila 3 101.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostale
tri gume sustav i dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.

218Njega vozilaKorištenje elektroničkih uređaja iliblizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.
Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima; zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom; zamijenite čitavu
stapku ventila.

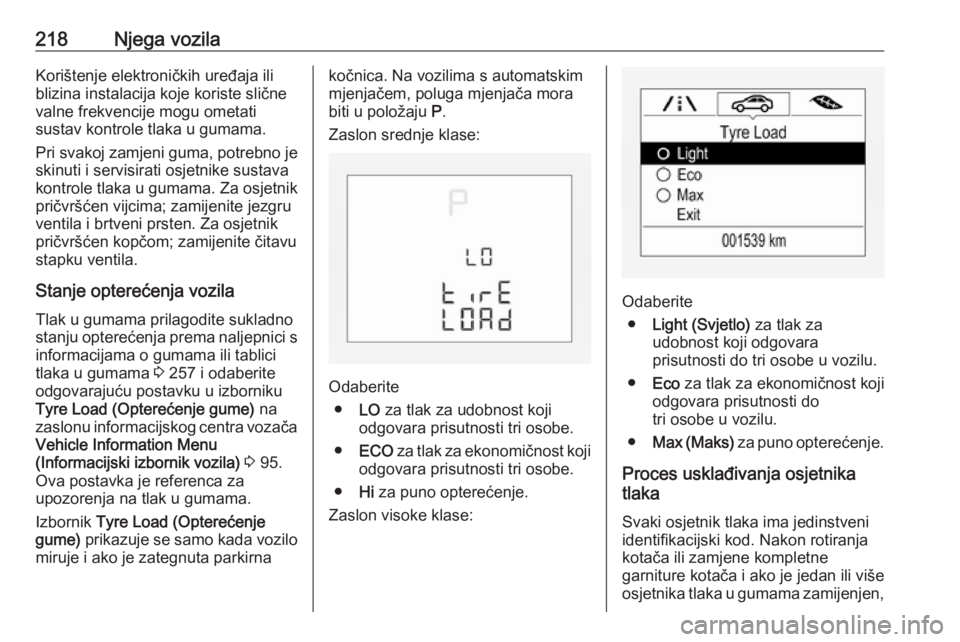

Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 257 i odaberite
odgovarajuću postavku u izborniku
Tyre Load (Opterećenje gume) na
zaslonu informacijskog centra vozača
Vehicle Information Menu
(Informacijski izbornik vozila) 3 95.
Ova postavka je referenca za
upozorenja na tlak u gumama.
Izbornik Tyre Load (Opterećenje
gume) prikazuje se samo kada vozilo
miruje i ako je zategnuta parkirnakočnica. Na vozilima s automatskim mjenjačem, poluga mjenjača mora
biti u položaju P.
Zaslon srednje klase:
Odaberite ● LO za tlak za udobnost koji
odgovara prisutnosti tri osobe.
● ECO za tlak za ekonomičnost koji
odgovara prisutnosti tri osobe.
● Hi za puno opterećenje.
Zaslon visoke klase:
Odaberite ● Light (Svjetlo) za tlak za
udobnost koji odgovara
prisutnosti do tri osobe u vozilu.
● Eco za tlak za ekonomičnost koji
odgovara prisutnosti do
tri osobe u vozilu.
● Max (Maks) za puno opterećenje.
Proces usklađivanja osjetnika tlaka
Svaki osjetnik tlaka ima jedinstveni identifikacijski kod. Nakon rotiranjakotača ili zamjene kompletne
garniture kotača i ako je jedan ili više
osjetnika tlaka u gumama zamijenjen,
