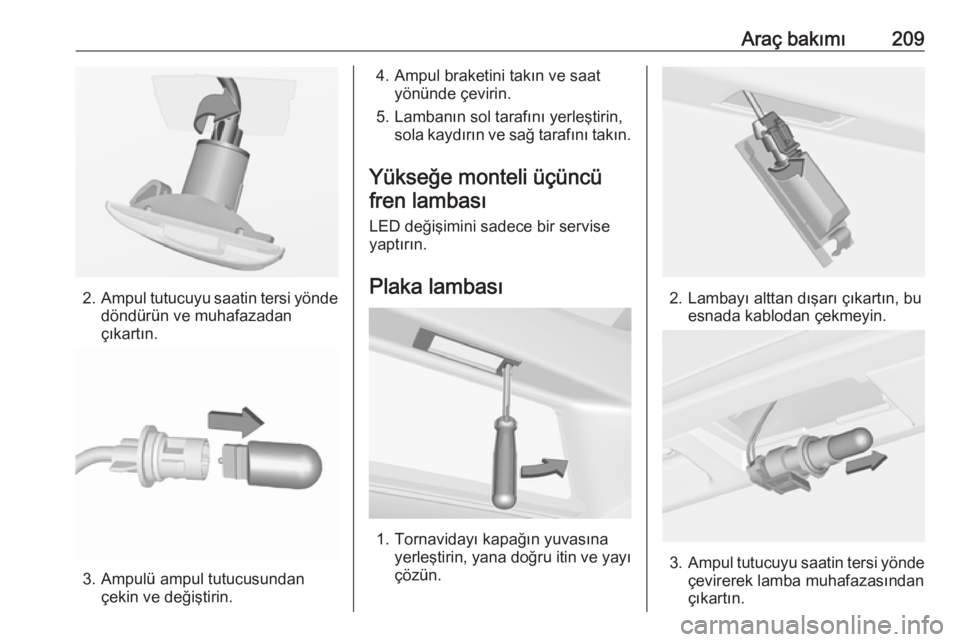

Araç bakımı209
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Yükseğe monteli üçüncü fren lambası
LED değişimini sadece bir servise
yaptırın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

210Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● tavan lambası
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

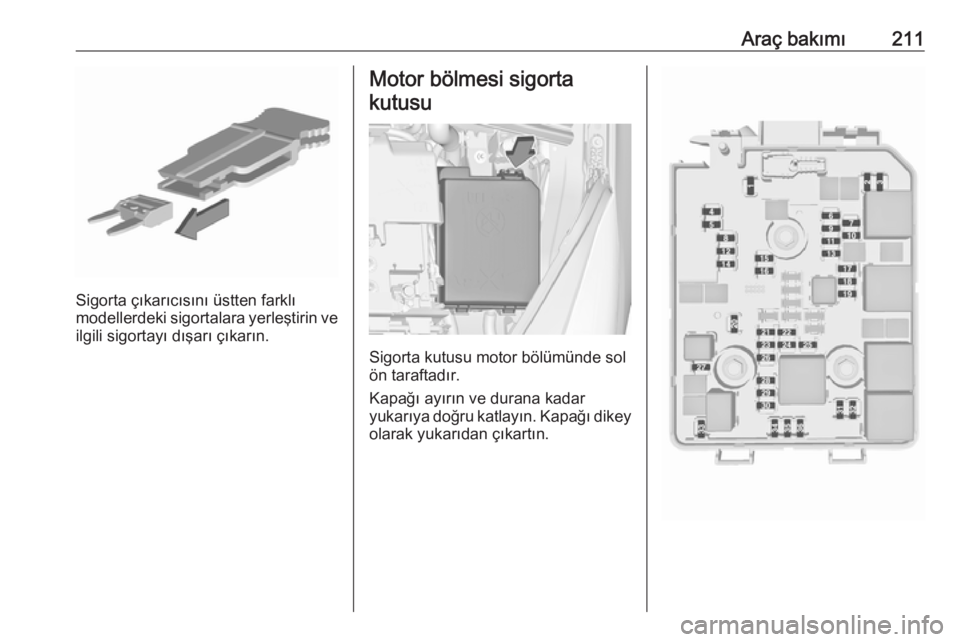

Araç bakımı211
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

212Araç bakımıNo.Akım devresi1Römork arabirim modülü, arka‐
daki taşıyıcı sistem (Flex-Fix
System)2–3Akü sensörü4Şasi kontrol modülü yakıt
pompası5ABS6Kısa hüzmeli far ve Gündüz
sürüş farları sol, Xenon uzun
hüzmeli far kapağı sol ve sağ7–8MTA Şanzıman kontrol modülü, LPG kontrol modülü9Gövde kontrol modülü10Far seviye ayarlaması11Arka cam sileceği12Isıtmalı arka cam13Kısa hüzmeli far ve Gündüz
sürüş farları sağNo.Akım devresi14Isıtmalı yan ayna15–16Fren takviye kiti17Ateşleme sinyali / Su pompası18Motor kontrol modülü19Yakıt pompası20–21Motor solenoidleri, motor
sensörleri22–23Ateşleme bobinleri / Enjektörler24Yıkama sistemi25–26Motor sensörleri27Motor yönetimi28Motor kontrol modülü29Motor kontrol modülüNo.Akım devresi30Motor kontrol modülü31Uzun hüzmeli far sol, Xenon
kısa hüzmeli far sol32Uzun hüzmeli far sağ, Xenon
kısa hüzmeli far sağ33Motor kontrol modülü34Korna35Klima kompresör kavraması36Ön sis farları

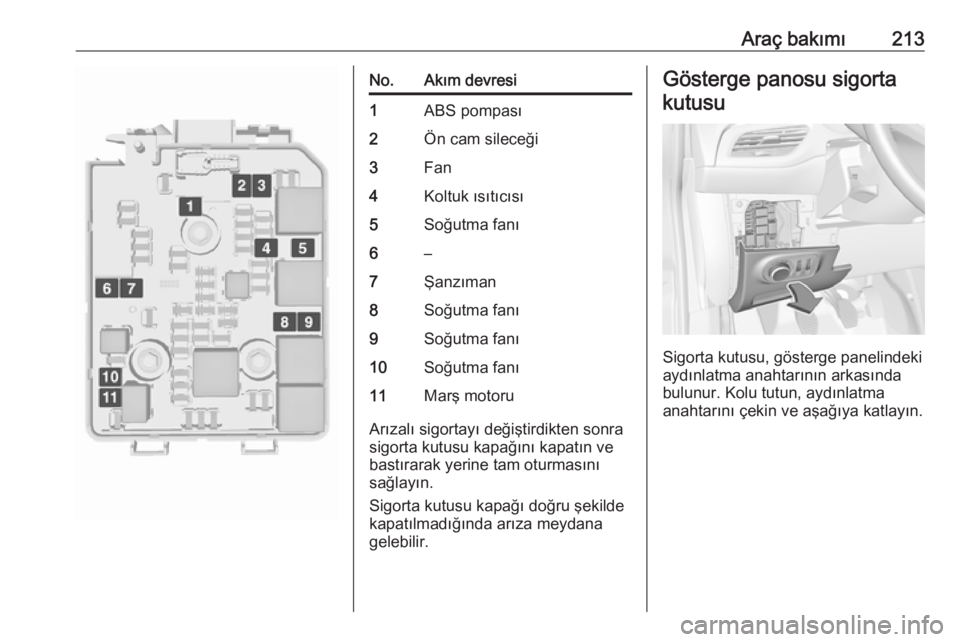

Araç bakımı213No.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Koltuk ısıtıcısı5Soğutma fanı6–7Şanzıman8Soğutma fanı9Soğutma fanı10Soğutma fanı11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur. Kolu tutun, aydınlatma
anahtarını çekin ve aşağıya katlayın.

214Araç bakımıNo.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı / Yağmur
sensörü / Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27–28–29–30–31Korna32–33Isıtmalı direksiyon

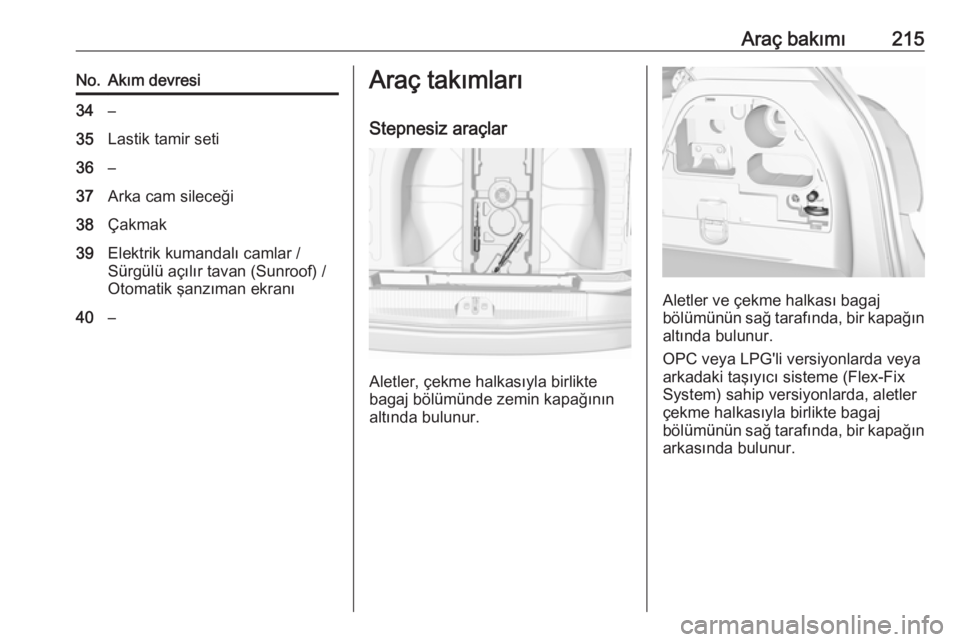

Araç bakımı215No.Akım devresi34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar /
Sürgülü açılır tavan (Sunroof) /
Otomatik şanzıman ekranı40–Araç takımları
Stepnesiz araçlar
Aletler, çekme halkasıyla birlikte
bagaj bölümünde zemin kapağının
altında bulunur.
Aletler ve çekme halkası bagaj
bölümünün sağ tarafında, bir kapağın altında bulunur.
OPC veya LPG'li versiyonlarda veya
arkadaki taşıyıcı sisteme (Flex-Fix
System) sahip versiyonlarda, aletler çekme halkasıyla birlikte bagaj
bölümünün sağ tarafında, bir kapağın arkasında bulunur.

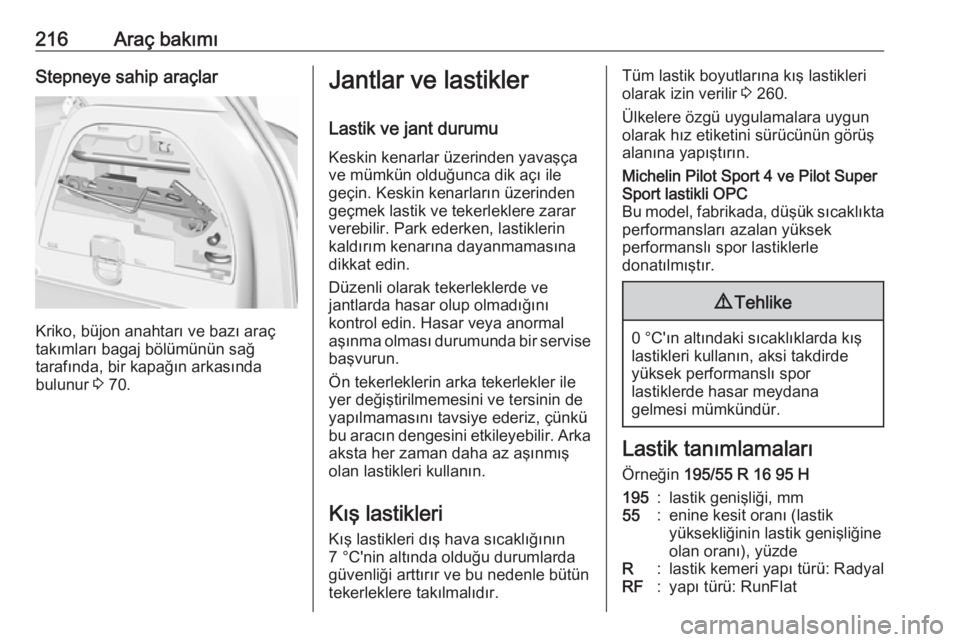

216Araç bakımıStepneye sahip araçlar
Kriko, büjon anahtarı ve bazı araç
takımları bagaj bölümünün sağ
tarafında, bir kapağın arkasında
bulunur 3 70.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Ön tekerleklerin arka tekerlekler ile
yer değiştirilmemesini ve tersinin de
yapılmamasını tavsiye ederiz, çünkü
bu aracın dengesini etkileyebilir. Arka
aksta her zaman daha az aşınmış
olan lastikleri kullanın.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 260.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.Michelin Pilot Sport 4 ve Pilot Super
Sport lastikli OPC
Bu model, fabrikada, düşük sıcaklıkta
performansları azalan yüksek
performanslı spor lastiklerle
donatılmıştır.9 Tehlike
0 °C'ın altındaki sıcaklıklarda kış
lastikleri kullanın, aksi takdirde
yüksek performanslı spor
lastiklerde hasar meydana
gelmesi mümkündür.
Lastik tanımlamaları
Örneğin 195/55 R 16 95 H
195:lastik genişliği, mm55:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), yüzdeR:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat

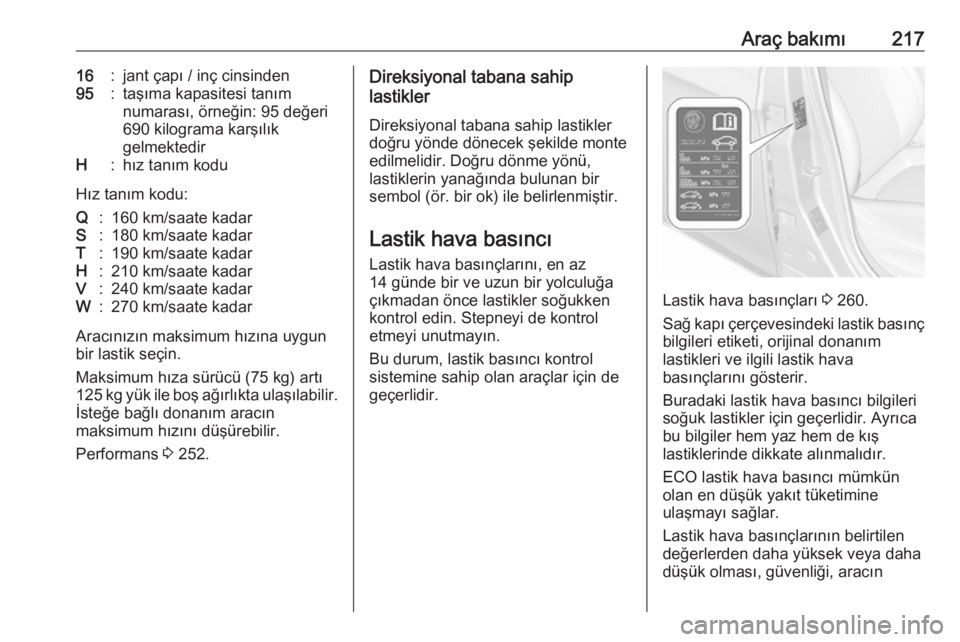

Araç bakımı21716:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir.
İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 252.
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastikler
doğru yönde dönecek şekilde monte
edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın.
Bu durum, lastik basıncı kontrol
sistemine sahip olan araçlar için de
geçerlidir.
Lastik hava basınçları 3 260.
Sağ kapı çerçevesindeki lastik basınç bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın

218Araç bakımıkullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir.
Doğru lastik basıncı değeri için, şu prosedürü izleyin:
● Motor kimlik kodunu tespit edin. Motor verileri 3 250.
● İlgili lastiği tespit edin.
● Lastik basınç tabloları mümkün olan tüm lastik
kombinasyonlarını gösterir
3 260.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın. Lastik hava basıncını
ayarladıktan sonra kontağı açın ve
ilgili ayarı sürücü bilgi sistemindeki Lastik yükü sayfasından seçin 3 98.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncıdenetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
