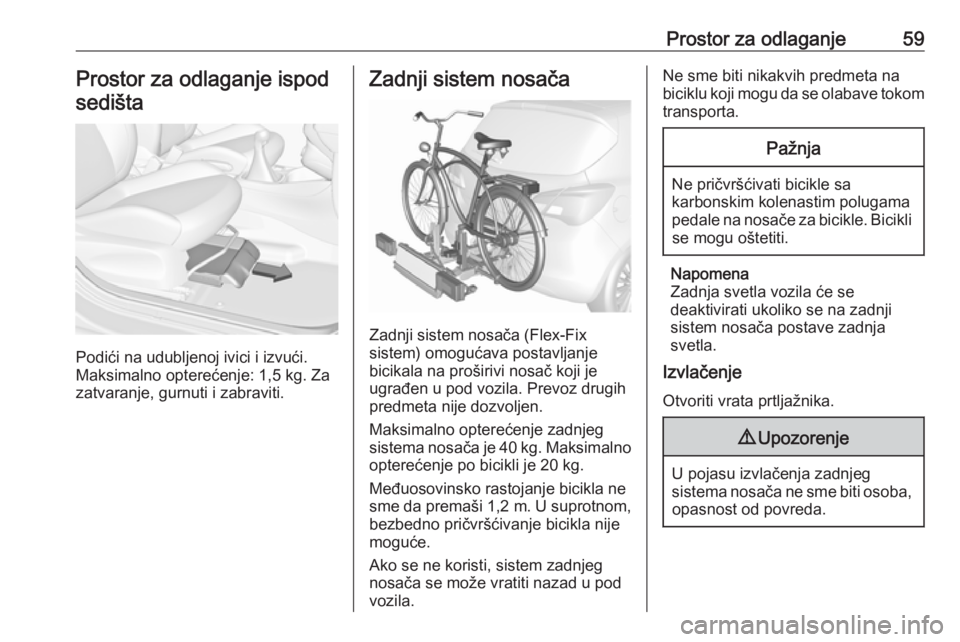

Prostor za odlaganje59Prostor za odlaganje ispodsedišta
Podići na udubljenoj ivici i izvući.
Maksimalno opterećenje: 1,5 kg. Za
zatvaranje, gurnuti i zabraviti.
Zadnji sistem nosača
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikala na proširivi nosač koji je
ugrađen u pod vozila. Prevoz drugih
predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno opterećenje po bicikli je 20 kg.
Međuosovinsko rastojanje bicikla ne
sme da premaši 1,2 m. U suprotnom,
bezbedno pričvršćivanje bicikla nije moguće.
Ako se ne koristi, sistem zadnjeg
nosača se može vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

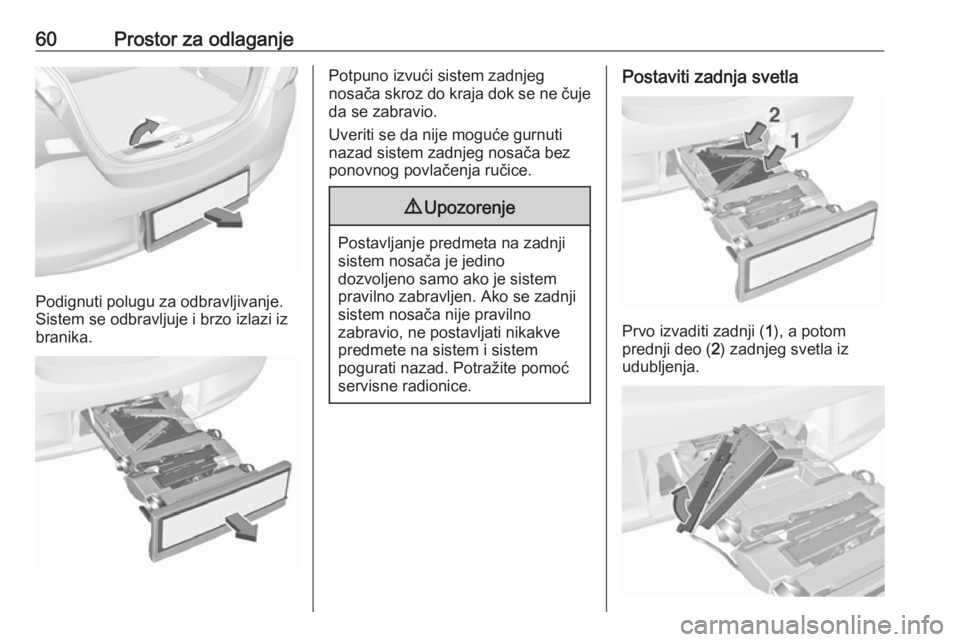

60Prostor za odlaganje
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.

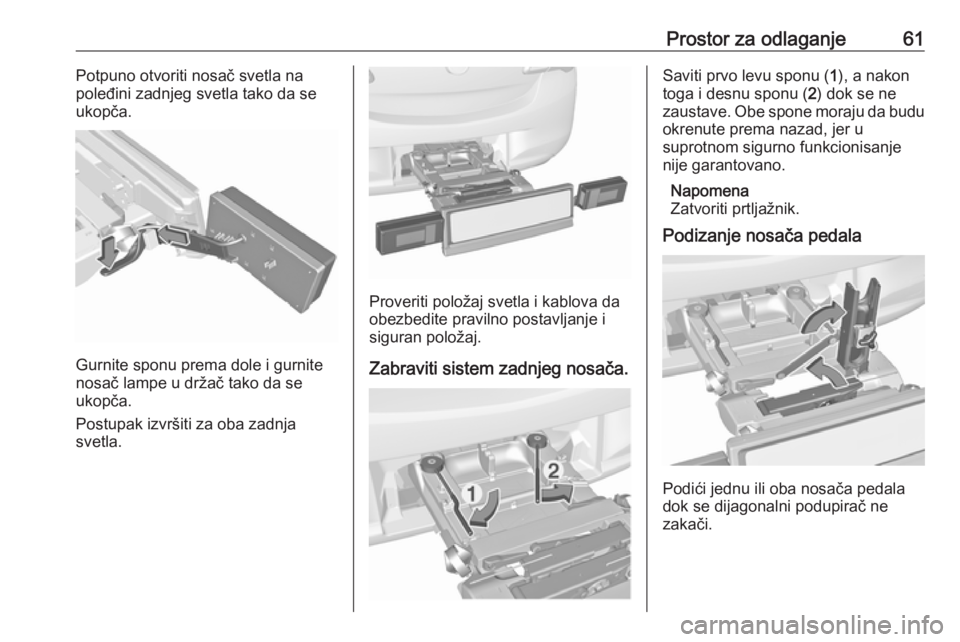

Prostor za odlaganje61Potpuno otvoriti nosač svetla na
poleđini zadnjeg svetla tako da se
ukopča.
Gurnite sponu prema dole i gurnite
nosač lampe u držač tako da se
ukopča.
Postupak izvršiti za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
obezbedite pravilno postavljanje i
siguran položaj.
Zabraviti sistem zadnjeg nosača.
Saviti prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave. Obe spone moraju da budu okrenute prema nazad, jer u
suprotnom sigurno funkcionisanje
nije garantovano.
Napomena
Zatvoriti prtljažnik.
Podizanje nosača pedala
Podići jednu ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.

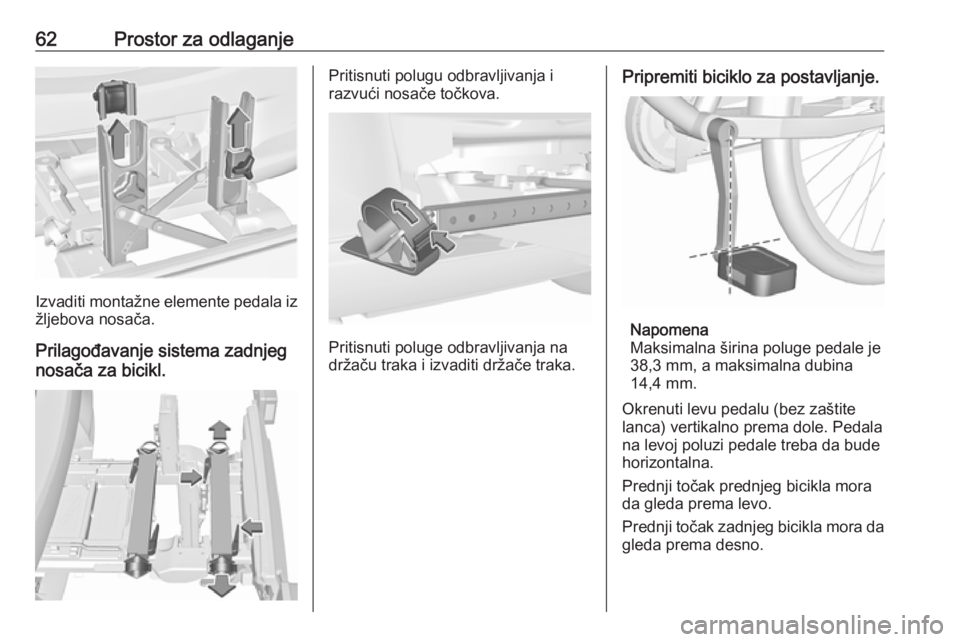

62Prostor za odlaganje
Izvaditi montažne elemente pedala iz
žljebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl.
Pritisnuti polugu odbravljivanja i
razvući nosače točkova.
Pritisnuti poluge odbravljivanja na
držaču traka i izvaditi držače traka.
Pripremiti biciklo za postavljanje.
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.

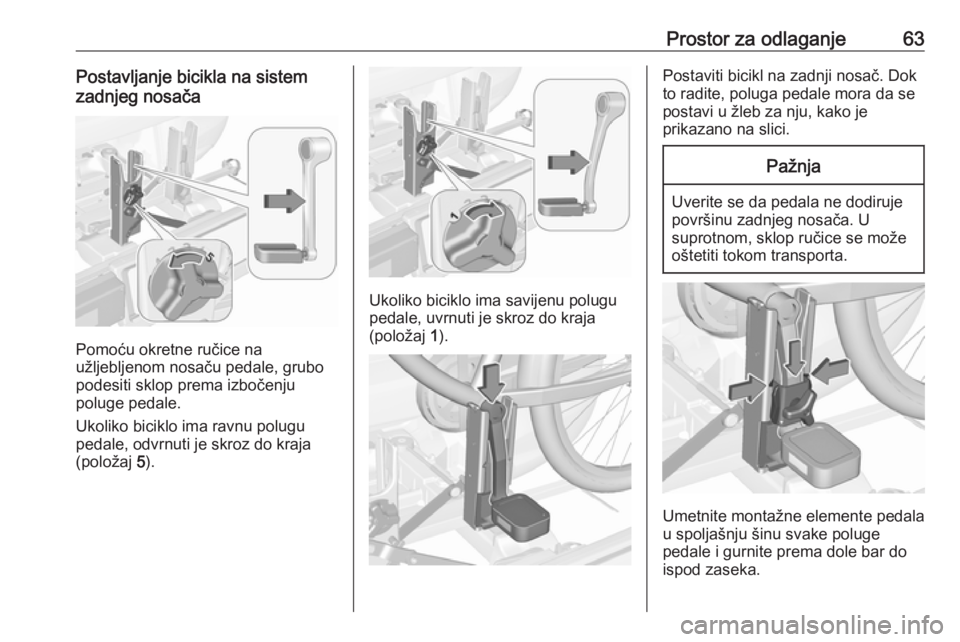

Prostor za odlaganje63Postavljanje bicikla na sistem
zadnjeg nosača
Pomoću okretne ručice na
užljebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko biciklo ima ravnu polugu
pedale, odvrnuti je skroz do kraja
(položaj 5).
Ukoliko biciklo ima savijenu polugu
pedale, uvrnuti je skroz do kraja
(položaj 1).
Postaviti bicikl na zadnji nosač. Dok
to radite, poluga pedale mora da se
postavi u žleb za nju, kako je
prikazano na slici.Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do
ispod zaseka.

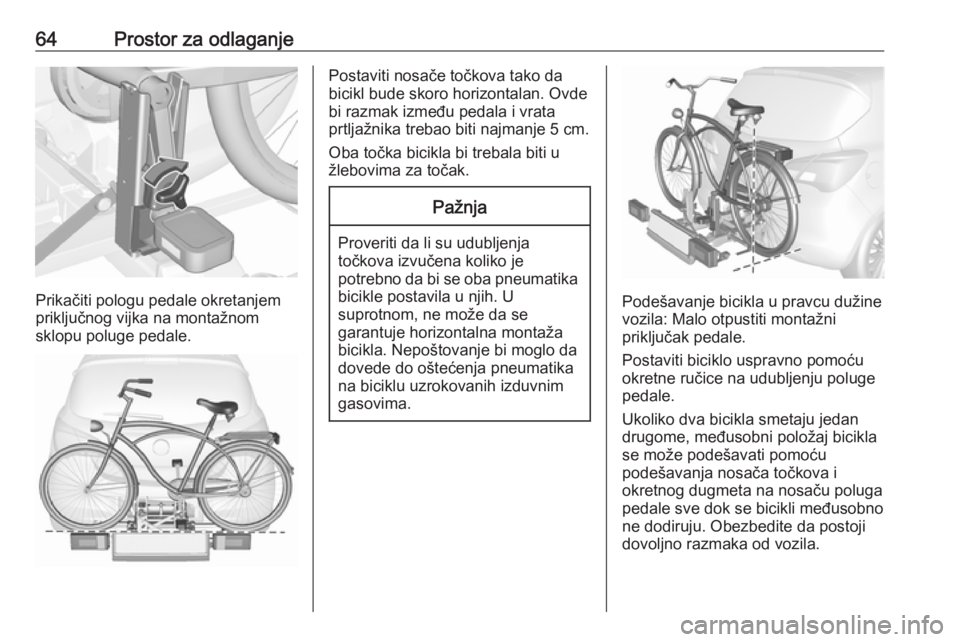

64Prostor za odlaganje
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Postaviti nosače točkova tako da
bicikl bude skoro horizontalan. Ovde
bi razmak između pedala i vrata
prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.Pažnja
Proveriti da li su udubljenja
točkova izvučena koliko je
potrebno da bi se oba pneumatika
bicikle postavila u njih. U
suprotnom, ne može da se
garantuje horizontalna montaža
bicikla. Nepoštovanje bi moglo da
dovede do oštećenja pneumatika
na biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti biciklo uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga
pedale sve dok se bicikli međusobno
ne dodiruju. Obezbedite da postoji
dovoljno razmaka od vozila.

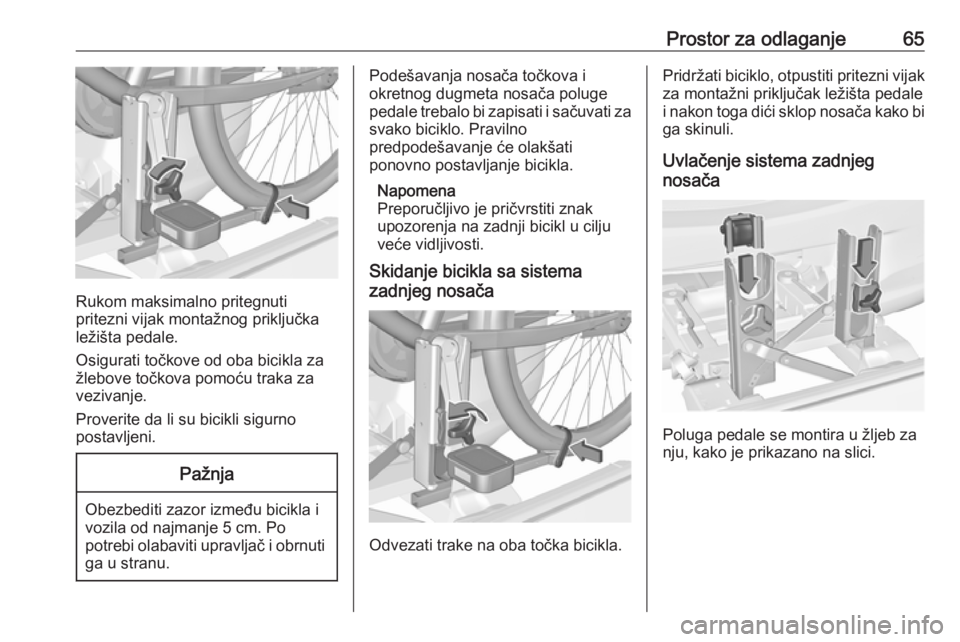

Prostor za odlaganje65
Rukom maksimalno pritegnuti
pritezni vijak montažnog priključka
ležišta pedale.
Osigurati točkove od oba bicikla za žlebove točkova pomoću traka za
vezivanje.
Proverite da li su bicikli sigurno
postavljeni.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svako biciklo. Pravilno
predpodešavanje će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je pričvrstiti znak upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema
zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati biciklo, otpustiti pritezni vijak za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.
Uvlačenje sistema zadnjeg
nosača
Poluga pedale se montira u žljeb za
nju, kako je prikazano na slici.

66Prostor za odlaganje
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti ručicu za odbravljivanje i
gurnuti žljebove točkova skroz do
kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Saviti prvo desnu sponu ( 1), a nakon
toga i levu sponu ( 2), dok se ne
zabrave u odgovarajućim
udubljenjima.

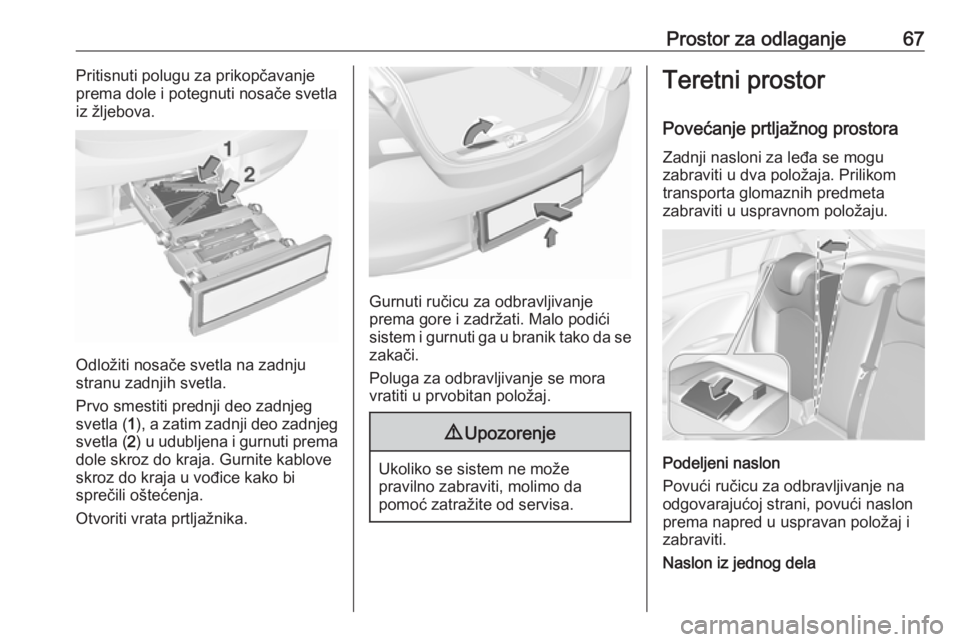

Prostor za odlaganje67Pritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žljebova.
Odložiti nosače svetla na zadnju
stranu zadnjih svetla.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti prema
dole skroz do kraja. Gurnite kablove skroz do kraja u vođice kako bi
sprečili oštećenja.
Otvoriti vrata prtljažnika.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostora
Zadnji nasloni za leđa se mogu
zabraviti u dva položaja. Prilikom
transporta glomaznih predmeta
zabraviti u uspravnom položaju.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani, povući naslon
prema napred u uspravan položaj i
zabraviti.
Naslon iz jednog dela

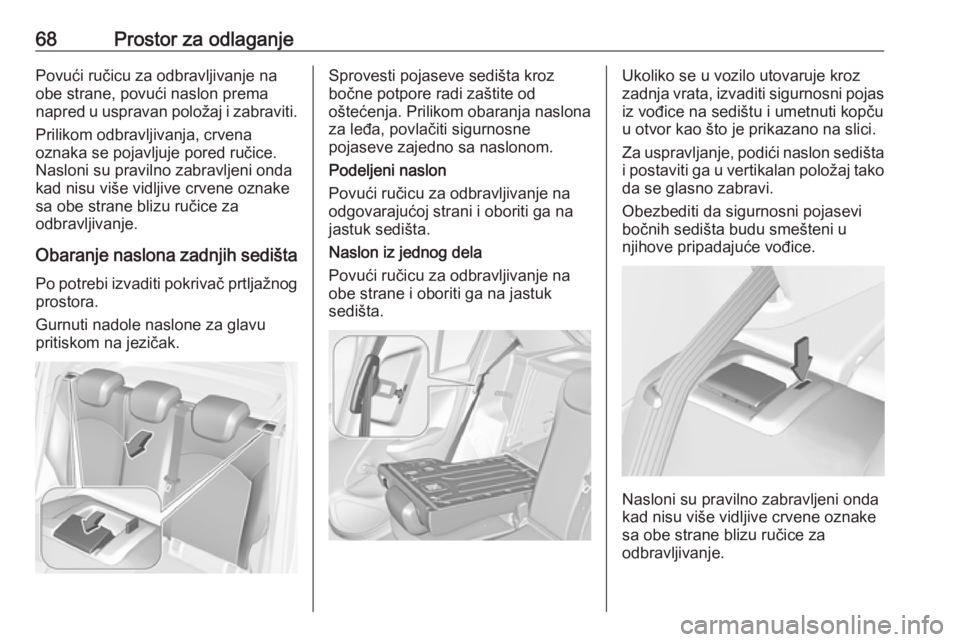

68Prostor za odlaganjePovući ručicu za odbravljivanje na
obe strane, povući naslon prema
napred u uspravan položaj i zabraviti.
Prilikom odbravljivanja, crvena
oznaka se pojavljuje pored ručice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
Obaranje naslona zadnjih sedišta Po potrebi izvaditi pokrivač prtljažnog
prostora.
Gurnuti nadole naslone za glavu
pritiskom na jezičak.Sprovesti pojaseve sedišta kroz
bočne potpore radi zaštite od
oštećenja. Prilikom obaranja naslona
za leđa, povlačiti sigurnosne
pojaseve zajedno sa naslonom.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani i oboriti ga na
jastuk sedišta.
Naslon iz jednog dela
Povući ručicu za odbravljivanje na
obe strane i oboriti ga na jastuk
sedišta.Ukoliko se u vozilo utovaruje kroz
zadnja vrata, izvaditi sigurnosni pojas iz vođice na sedištu i umetnuti kopču
u otvor kao što je prikazano na slici.
Za uspravljanje, podići naslon sedišta
i postaviti ga u vertikalan položaj tako
da se glasno zabravi.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
