ESP OPEL CORSA E 2018 Manual de Instrucciones (in Spanish)

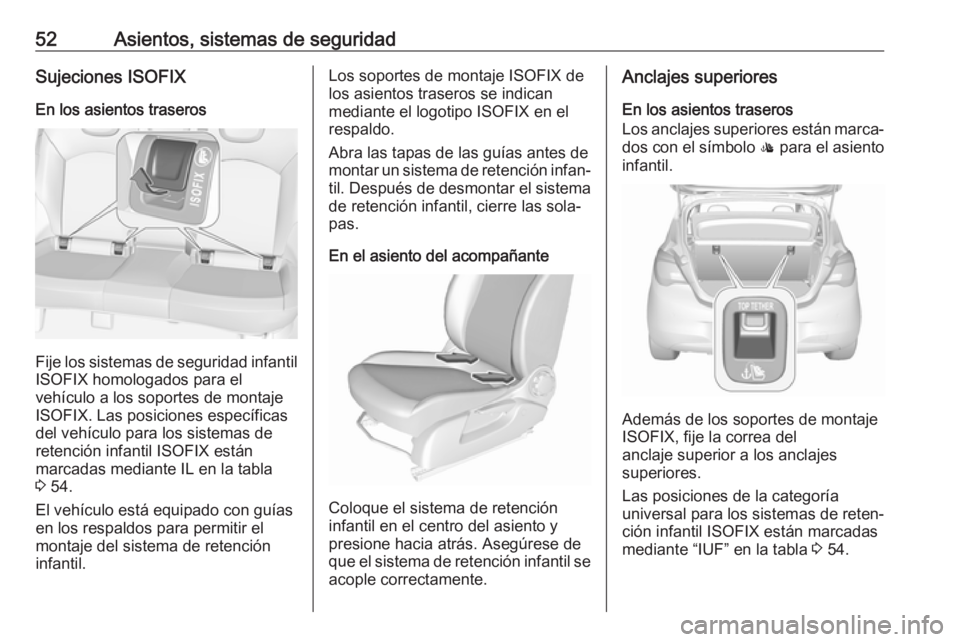

52Asientos, sistemas de seguridadSujeciones ISOFIXEn los asientos traseros
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas mediante IL en la tabla
3 54.
El vehículo está equipado con guías en los respaldos para permitir el
montaje del sistema de retención
infantil.
Los soportes de montaje ISOFIX de
los asientos traseros se indican
mediante el logotipo ISOFIX en el respaldo.
Abra las tapas de las guías antes de
montar un sistema de retención infan‐ til. Después de desmontar el sistema
de retención infantil, cierre las sola‐
pas.
En el asiento del acompañante
Coloque el sistema de retención
infantil en el centro del asiento y
presione hacia atrás. Asegúrese de que el sistema de retención infantil se
acople correctamente.
Anclajes superiores
En los asientos traseros
Los anclajes superiores están marca‐
dos con el símbolo : para el asiento
infantil.
Además de los soportes de montaje
ISOFIX, fije la correa del
anclaje superior a los anclajes
superiores.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante “IUF” en la tabla 3 54.

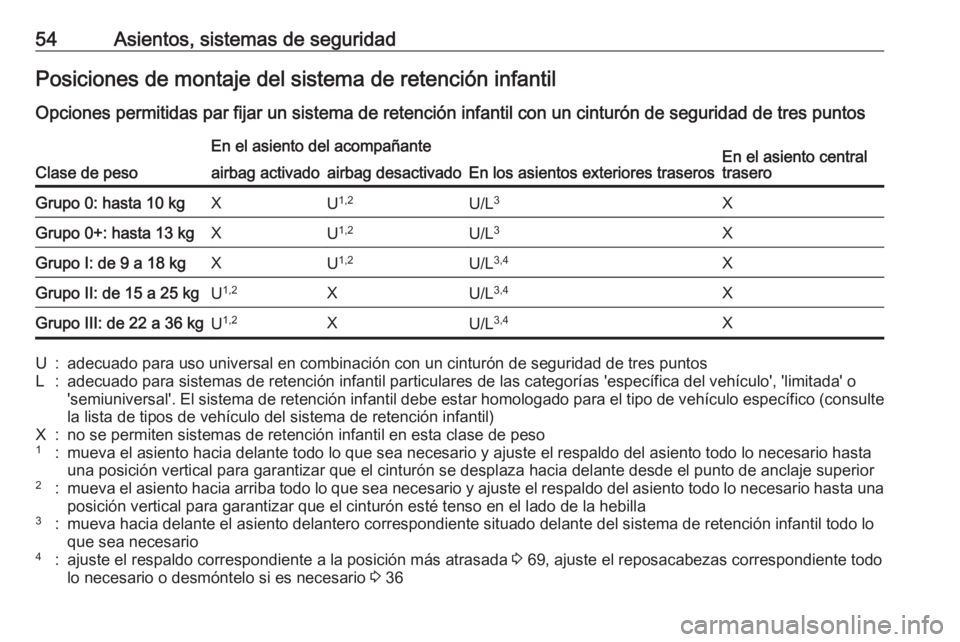

54Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU 1,2U/L 3XGrupo 0+: hasta 13 kgXU1,2U/L 3XGrupo I: de 9 a 18 kgXU1,2U/L 3,4XGrupo II: de 15 a 25 kgU1,2XU/L 3,4XGrupo III: de 22 a 36 kgU1,2XU/L 3,4XU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o
'semiuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hasta
una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior2:mueva el asiento hacia arriba todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón esté tenso en el lado de la hebilla3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo
que sea necesario4:ajuste el respaldo correspondiente a la posición más atrasada 3 69, ajuste el reposacabezas correspondiente todo
lo necesario o desmóntelo si es necesario 3 36

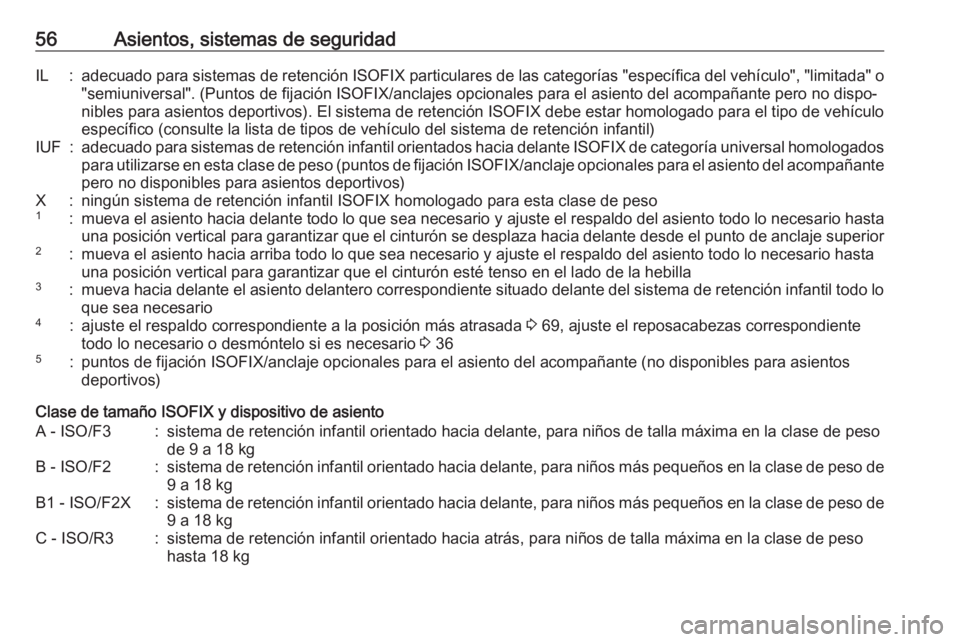

56Asientos, sistemas de seguridadIL:adecuado para sistemas de retención ISOFIX particulares de las categorías "específica del vehículo", "limitada" o
"semiuniversal". (Puntos de fijación ISOFIX/anclajes opcionales para el asiento del acompañante pero no dispo‐ nibles para asientos deportivos). El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo
específico (consulte la lista de tipos de vehículo del sistema de retención infantil)IUF:adecuado para sistemas de retención infantil orientados hacia delante ISOFIX de categoría universal homologados
para utilizarse en esta clase de peso (puntos de fijación ISOFIX/anclaje opcionales para el asiento del acompañante
pero no disponibles para asientos deportivos)X:ningún sistema de retención infantil ISOFIX homologado para esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior2:mueva el asiento hacia arriba todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hastauna posición vertical para garantizar que el cinturón esté tenso en el lado de la hebilla3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el respaldo correspondiente a la posición más atrasada 3 69, ajuste el reposacabezas correspondiente
todo lo necesario o desmóntelo si es necesario 3 365:puntos de fijación ISOFIX/anclaje opcionales para el asiento del acompañante (no disponibles para asientos
deportivos)
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de pesode 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg

62PortaobjetosMontar las luces traseras
Saque las luces traseras de sus aloja‐
mientos, primero la trasera ( 1) y luego
la delantera ( 2).
Despliegue completamente los
soportes que hay en la parte posterior de la luz trasera hasta que enclaven.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Realice este procedimiento en ambas luces traseras.
Compruebe la correcta instalación y
colocación de los cables y la posición
de las luces.

Portaobjetos63Bloquear el portabicicletas
trasero
Bascule las palancas tensoras,
primero la izquierda ( 1) y luego la
derecha ( 2), hasta que lleguen al
tope. Las dos palancas tensoras
deben señalar hacia atrás; en caso
contrario, no estará garantizado un
funcionamiento seguro.
Nota
Cierre el portón trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo
diagonal enclave.
Extraiga las fijaciones para las bielas de los pedales de los alojamientos.
Adaptación del portabicicletas
trasero a una bicicleta

Portaobjetos65
Si las bielas de los pedales son curva‐
das, enrosque por completo el
asiento para la biela (posición 1).
Coloque la bicicleta en el portabici‐
cletas. Al hacerlo, la biela del pedal
debe colocarse en el hueco del aloja‐ miento para la biela, como se mues‐
tra en la ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Gire el tornillo de apriete para sujetar
la biela a la fijación correspondiente.

66Portaobjetos
Ajuste los alojamientos para las
ruedas de modo que la bicicleta
quede en posición horizontal. La
separación entre los pedales y el
portón trasero debería ser de 5 cm
como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.
Atención
Asegúrese de que los rebajes de
la rueda se han extraído todo lo
necesario para poder colocar las
dos ruedas de la bicicleta en los
rebajes. De lo contrario, no se
garantiza el montaje horizontal de la bicicleta. El descuido puede
originar daños en las ruedas de la
bicicleta originado por los gases
de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐
ramente la fijación para la biela.
Coloque la bicicleta en posición verti‐ cal usando el asa giratoria del aloja‐
miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.
Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐ mente sujeta.

Portaobjetos67Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y
gírelo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bici‐
cleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bici‐
cleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de
advertencia en la bicicleta trasera
para aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.

68PortaobjetosIntroduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
Pulse la palanca de desbloqueo e
inserte los alojamientos para las
ruedas completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Bascule hacia delante las palancas
tensoras, primero la derecha ( 1) y
luego la izquierda ( 2), hasta que
puedan enclavarse en sus alojamien‐
tos respectivos.

Portaobjetos69Baje la palanca de retención y
extraiga los dos soportes de las luces
de sus alojamientos.
Pliegue los soportes en la parte
posterior de las luces traseras.
Coloque las luces traseras en sus
alojamientos, primero la delantera ( 1)
y luego la trasera ( 2), y bájelas lo
máximo posible. Guarde los cables
por completo en las guías para evitar
posibles daños.
Abrir el portón trasero.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el
sistema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe
volver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Ampliación del compartimento de carga
El respaldo trasero se puede encla‐
var en dos posiciones. Al transportar
objetos voluminosos, bloquee en
posición vertical.
Respaldo dividido
Tire de la manilla de desbloqueo del
lado correspondiente, tire del
respaldo hacia delante hasta la verti‐
cal y enclávelo.
