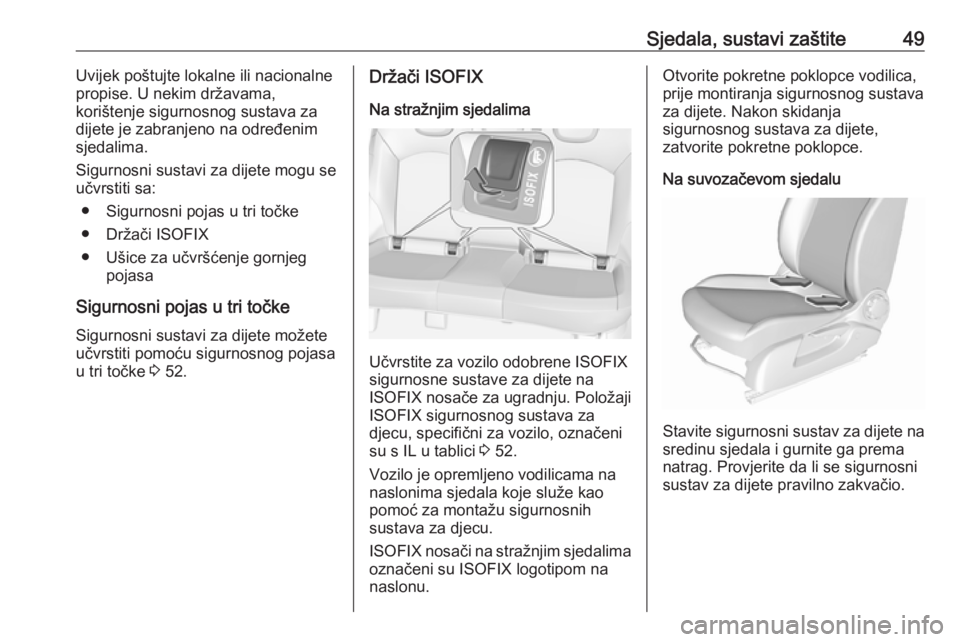

Page 51 of 277
Sjedala, sustavi zaštite49Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.
Sigurnosni sustavi za dijete mogu se
učvrstiti sa:
● Sigurnosni pojas u tri točke
● Držači ISOFIX
● Ušice za učvršćenje gornjeg pojasa
Sigurnosni pojas u tri točke
Sigurnosni sustavi za dijete možete
učvrstiti pomoću sigurnosnog pojasa u tri točke 3 52.Držači ISOFIX
Na stražnjim sjedalima
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za
djecu, specifični za vozilo, označeni
su s IL u tablici 3 52.
Vozilo je opremljeno vodilicama na naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu.
ISOFIX nosači na stražnjim sjedalima
označeni su ISOFIX logotipom na naslonu.
Otvorite pokretne poklopce vodilica,
prije montiranja sigurnosnog sustava
za dijete. Nakon skidanja
sigurnosnog sustava za dijete,
zatvorite pokretne poklopce.
Na suvozačevom sjedalu
Stavite sigurnosni sustav za dijete na sredinu sjedala i gurnite ga prema
natrag. Provjerite da li se sigurnosni
sustav za dijete pravilno zakvačio.
Page 52 of 277

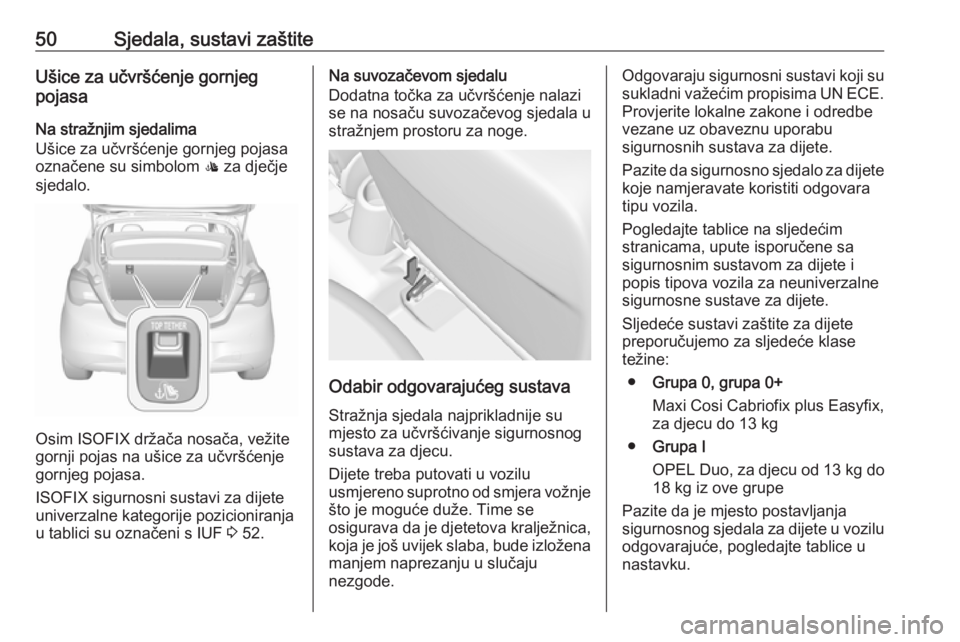

50Sjedala, sustavi zaštiteUšice za učvršćenje gornjeg
pojasa
Na stražnjim sjedalima
Ušice za učvršćenje gornjeg pojasa
označene su simbolom : za dječje
sjedalo.
Osim ISOFIX držača nosača, vežite
gornji pojas na ušice za učvršćenje
gornjeg pojasa.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 52.
Na suvozačevom sjedalu
Dodatna točka za učvršćenje nalazi
se na nosaču suvozačevog sjedala u
stražnjem prostoru za noge.
Odabir odgovarajućeg sustava
Stražnja sjedala najprikladnije su
mjesto za učvršćivanje sigurnosnog
sustava za djecu.
Dijete treba putovati u vozilu
usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica, koja je još uvijek slaba, bude izloženamanjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi koji su
sukladni važećim propisima UN ECE .
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete.
Pazite da sigurnosno sjedalo za dijete koje namjeravate koristiti odgovara
tipu vozila.
Pogledajte tablice na sljedećim
stranicama, upute isporučene sa
sigurnosnim sustavom za dijete i
popis tipova vozila za neuniverzalne
sigurnosne sustave za dijete.
Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
● Grupa 0, grupa 0+
Maxi Cosi Cabriofix plus Easyfix,
za djecu do 13 kg
● Grupa I
OPEL Duo, za djecu od 13 kg do
18 kg iz ove grupe
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Page 53 of 277
Sjedala, sustavi zaštite51Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od
prometa.
Kad se sigurnosni sustav za dijete ne
koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Napomena
Nemojte lijepiti ništa na sigurnosne sustave za dijete i ne pokrivajte ihdrugim materijalima.
Sigurnosni sustav za dijete koji je bio izložen naprezanju u nezgodi semora zamijeniti.

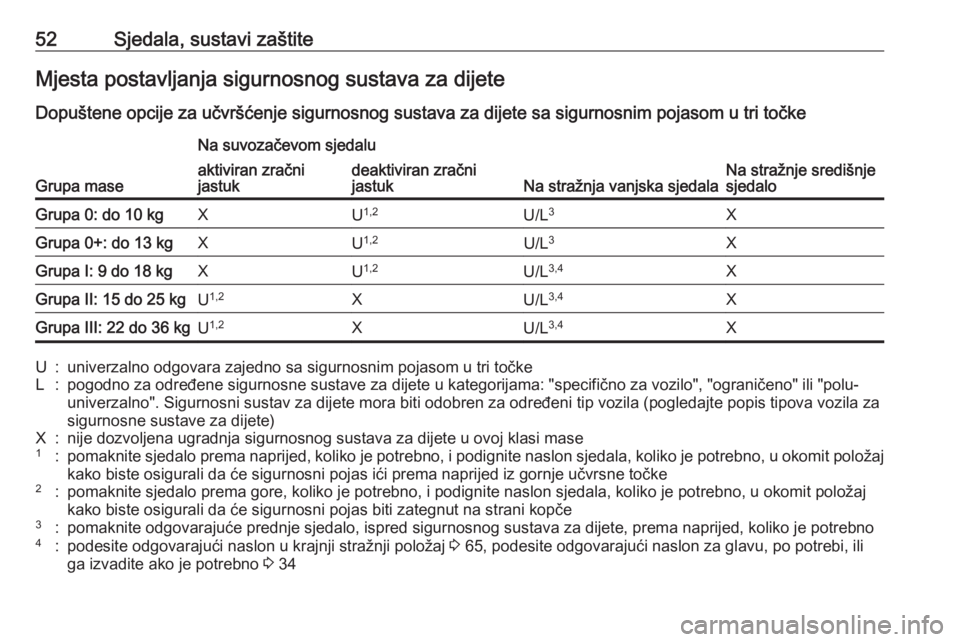

Page 54 of 277
52Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedalu
Na stražnja vanjska sjedalaNa stražnje središnje
sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgXU 1,2U/L 3XGrupa 0+: do 13 kgXU1,2U/L 3XGrupa I: 9 do 18 kgXU1,2U/L 3,4XGrupa II: 15 do 25 kgU1,2XU/L 3,4XGrupa III: 22 do 36 kgU1,2XU/L 3,4XU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položajkako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući naslon u krajnji stražnji položaj 3 65, podesite odgovarajući naslon za glavu, po potrebi, ili
ga izvadite ako je potrebno 3 34

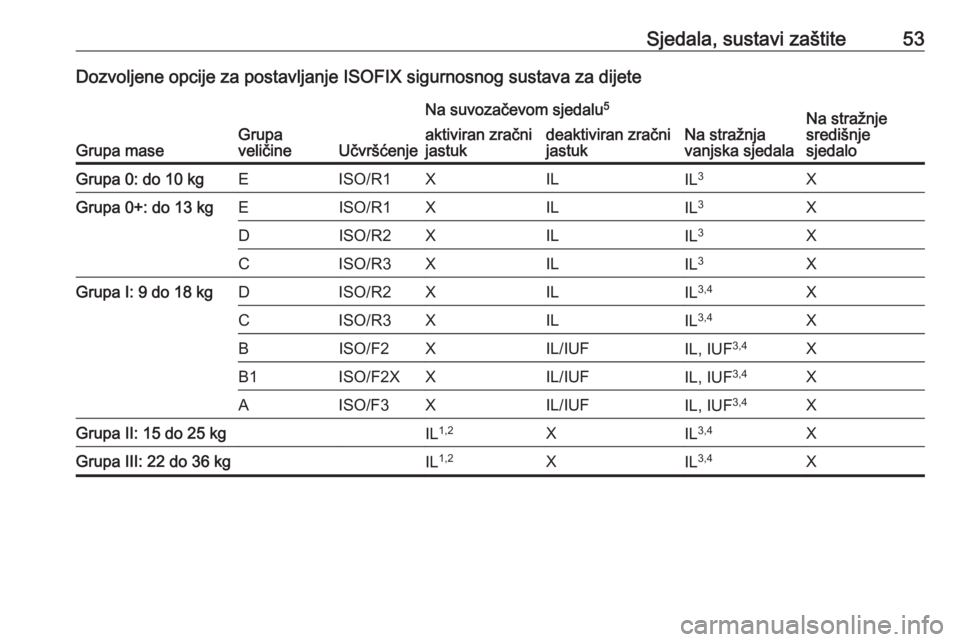

Page 55 of 277
Sjedala, sustavi zaštite53Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Grupa maseGrupa
veličineUčvršćenje
Na suvozačevom sjedalu 5
Na stražnja
vanjska sjedalaNa stražnje
središnje
sjedaloaktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgEISO/R1XILIL 3XGrupa 0+: do 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL 3XGrupa I: 9 do 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XGrupa II: 15 do 25 kgIL1,2XIL3,4XGrupa III: 22 do 36 kgIL1,2XIL 3,4X

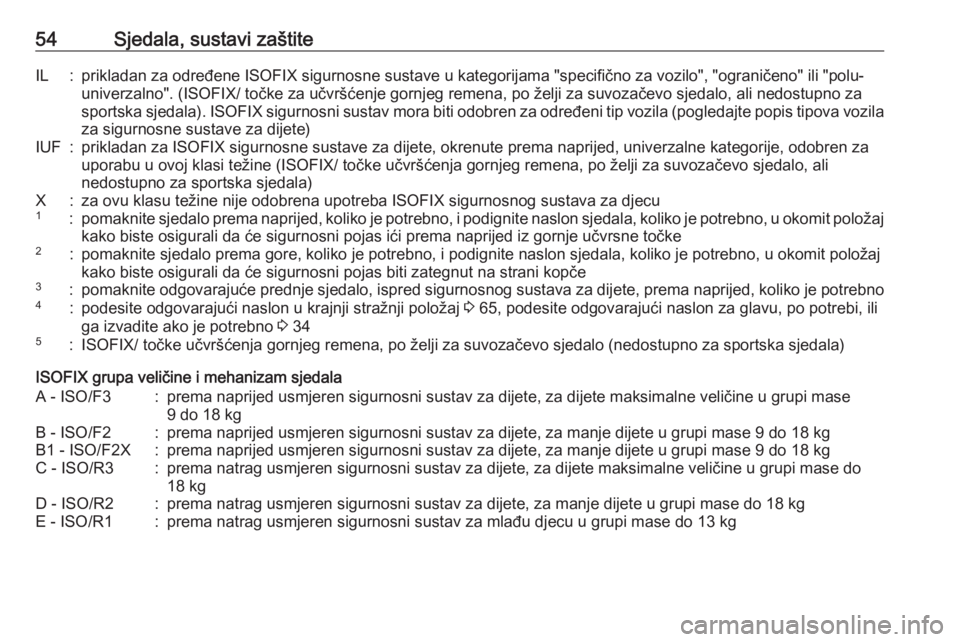

Page 56 of 277
54Sjedala, sustavi zaštiteIL:prikladan za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili "polu-univerzalno". (ISOFIX/ točke za učvršćenje gornjeg remena, po želji za suvozačevo sjedalo, ali nedostupno zasportska sjedala). ISOFIX sigurnosni sustav mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila
za sigurnosne sustave za dijete)IUF:prikladan za ISOFIX sigurnosne sustave za dijete, okrenute prema naprijed, univerzalne kategorije, odobren za uporabu u ovoj klasi težine (ISOFIX/ točke učvršćenja gornjeg remena, po želji za suvozačevo sjedalo, ali
nedostupno za sportska sjedala)X:za ovu klasu težine nije odobrena upotreba ISOFIX sigurnosnog sustava za djecu1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj
kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući naslon u krajnji stražnji položaj 3 65, podesite odgovarajući naslon za glavu, po potrebi, ili
ga izvadite ako je potrebno 3 345:ISOFIX/ točke učvršćenja gornjeg remena, po želji za suvozačevo sjedalo (nedostupno za sportska sjedala)
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

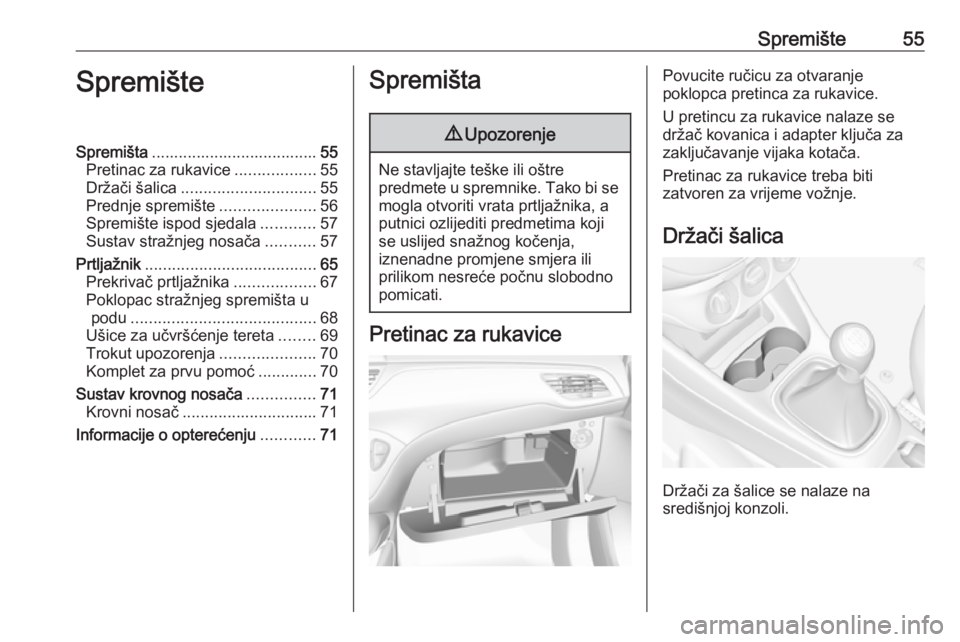

Page 57 of 277
Spremište55SpremišteSpremišta..................................... 55
Pretinac za rukavice ..................55
Držači šalica .............................. 55
Prednje spremište .....................56
Spremište ispod sjedala ............57
Sustav stražnjeg nosača ...........57
Prtljažnik ...................................... 65
Prekrivač prtljažnika ..................67
Poklopac stražnjeg spremišta u podu ......................................... 68
Ušice za učvršćenje tereta ........69
Trokut upozorenja .....................70
Komplet za prvu pomoć .............70
Sustav krovnog nosača ...............71
Krovni nosač .............................. 71
Informacije o opterećenju ............71Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

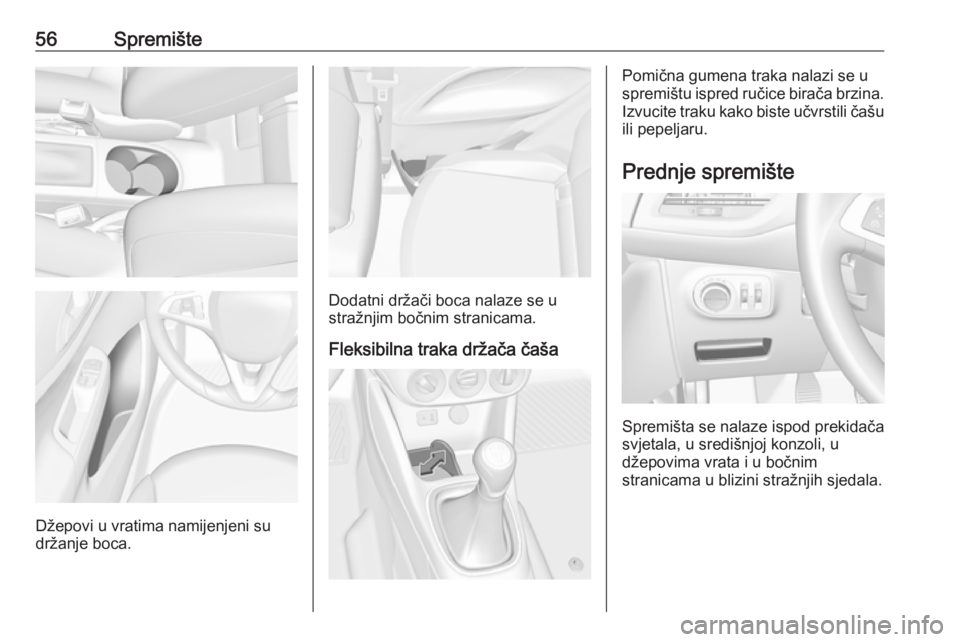

Page 58 of 277
56Spremište
Džepovi u vratima namijenjeni su
držanje boca.
Dodatni držači boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, u središnjoj konzoli, u
džepovima vrata i u bočnim
stranicama u blizini stražnjih sjedala.

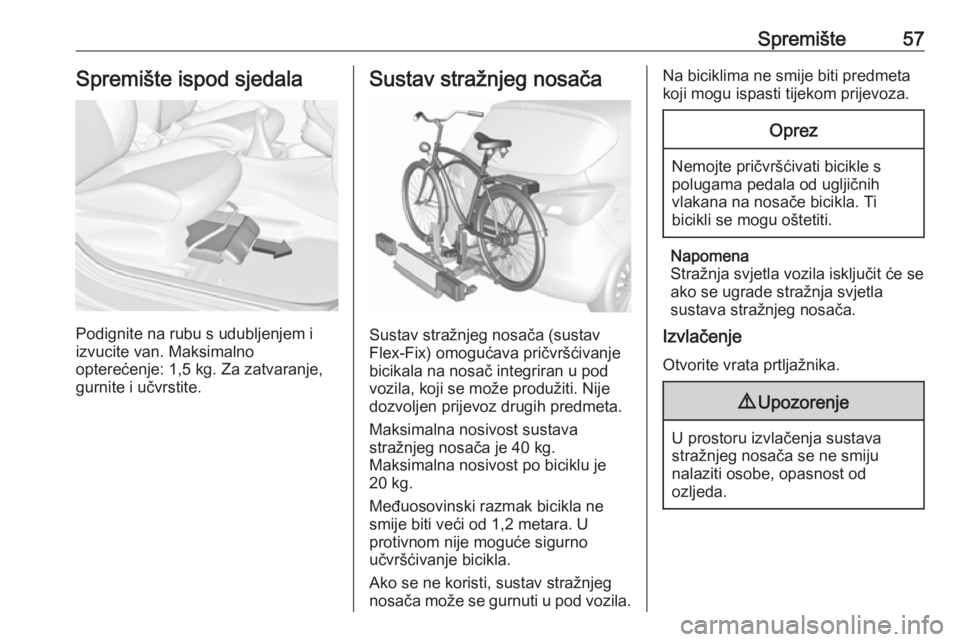

Page 59 of 277
Spremište57Spremište ispod sjedala
Podignite na rubu s udubljenjem i
izvucite van. Maksimalno
opterećenje: 1,5 kg. Za zatvaranje,
gurnite i učvrstite.
Sustav stražnjeg nosača
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikala na nosač integriran u pod
vozila, koji se može produžiti. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalna nosivost po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača može se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli se mogu oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
U prostoru izvlačenja sustava
stražnjeg nosača se ne smiju
nalaziti osobe, opasnost od
ozljeda.

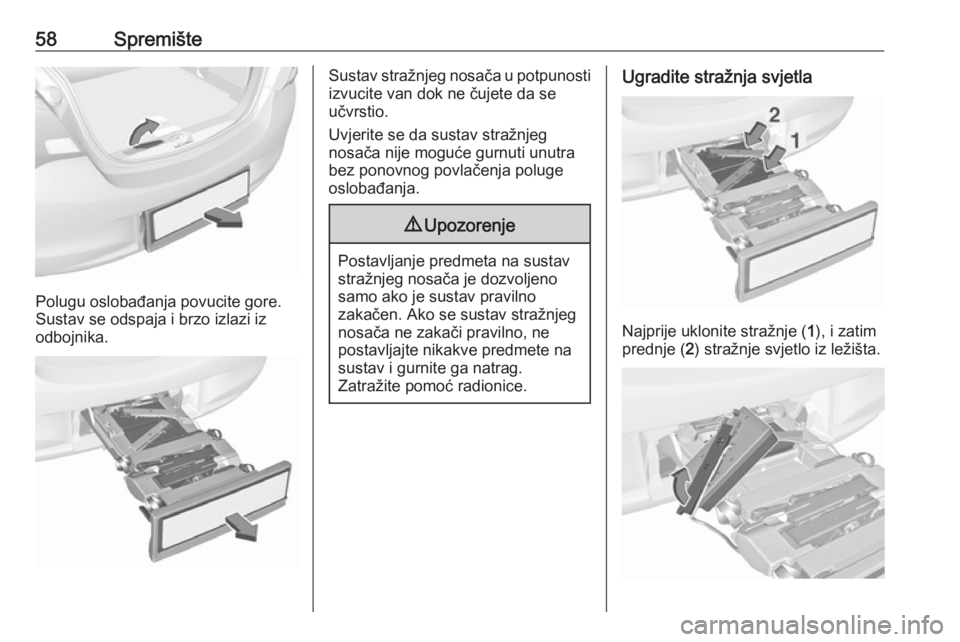

Page 60 of 277
58Spremište
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Ugradite stražnja svjetla
Najprije uklonite stražnje ( 1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.
