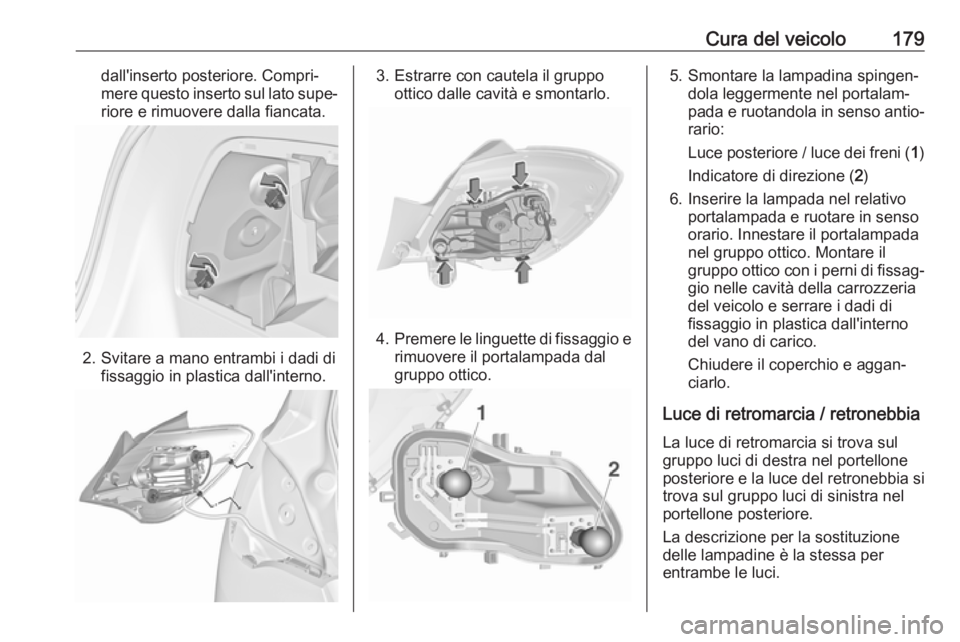

Cura del veicolo179dall'inserto posteriore. Compri‐
mere questo inserto sul lato supe‐ riore e rimuovere dalla fiancata.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare la lampadina spingen‐ dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario:
Luce posteriore / luce dei freni ( 1)
Indicatore di direzione ( 2)
6. Inserire la lampada nel relativo portalampada e ruotare in senso
orario. Innestare il portalampada
nel gruppo ottico. Montare il
gruppo ottico con i perni di fissag‐ gio nelle cavità della carrozzeria
del veicolo e serrare i dadi di
fissaggio in plastica dall'interno
del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia / retronebbia La luce di retromarcia si trova sul
gruppo luci di destra nel portellone
posteriore e la luce del retronebbia si
trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per
entrambe le luci.

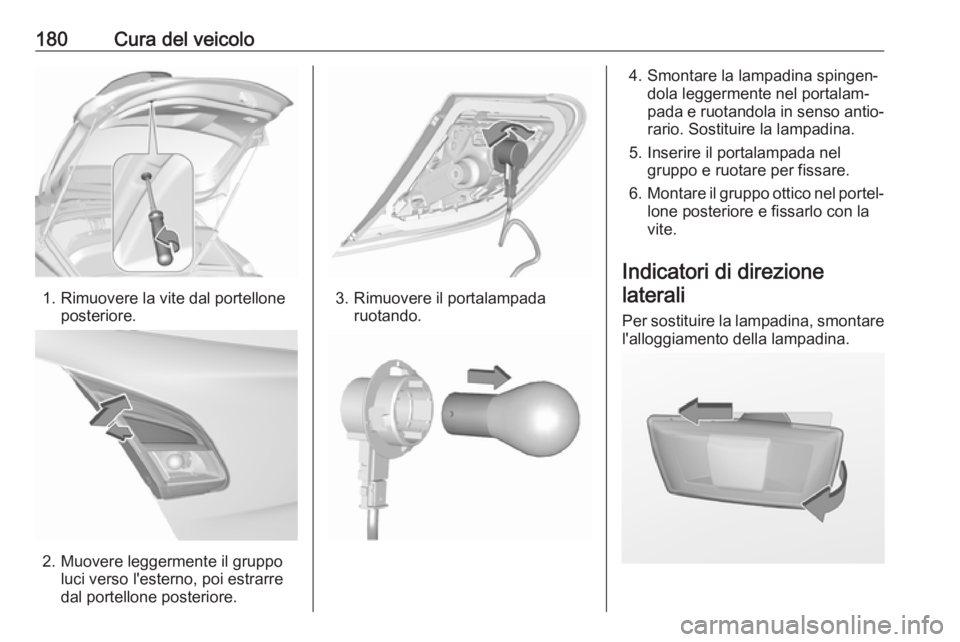

180Cura del veicolo
1. Rimuovere la vite dal portelloneposteriore.
2. Muovere leggermente il gruppoluci verso l'esterno, poi estrarre
dal portellone posteriore.
3. Rimuovere il portalampada ruotando.
4. Smontare la lampadina spingen‐ dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel portel‐
lone posteriore e fissarlo con la
vite.
Indicatori di direzione laterali
Per sostituire la lampadina, smontare l'alloggiamento della lampadina.

Cura del veicolo1811.Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

182Cura del veicolo
2. Rimuovere la lampadina verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Smontare il portalampada dall'al‐ loggiamento della lampadaruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● luce plafoniera
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.

Cura del veicolo183
Il veicolo dispone di diversi tipi di fusi‐
bili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

184Cura del veicoloN.Circuito1–2–3Sensore della batteria4Modulo di controllo telaio, pompacarburante5ABS6Anabbaglianti e luci diurne di
sinistra, abbaglianti allo Xeno7–8Centralina GPL9Centralina della carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termico13Abbaglianti e luci diurne di destra14Specchietto retrovisore esterno
termico15–N.Circuito16Kit servofreno17Segnale accensione / pompa
dell'acqua18Centralina del motore19Pompa carburante20–21Solenoidi motore, sensori motore22–23Bobine di accensione / iniettori24Impianto di lavaggio25–26Sensori del motore27Gestione del motore28Centralina del motore29Centralina del motore30Centralina del motore31Abbagliante di sinistra, anabba‐
gliante allo xeno di sinistra

Cura del veicolo185N.Circuito32Abbagliante di destra, anabba‐
gliante allo xeno di destra33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36FendinebbiaN.Circuito1ABS2Tergicristallo anteriore3Ventilatore4Riscaldamento dei sedili5Ventola di raffreddamento6–7Cambio8Ventola di raffreddamento9Ventola di raffreddamento10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

186Cura del veicoloScatola portafusibili nelquadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti. Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.
N.Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Sistema airbag16Connettore di collegamento dati17Accensione

Cura del veicolo187N.Circuito18Climatizzatore19–20Sistema di ausilio al parcheggio,
sensore pioggia, telecamera
anteriore21Interruttore freni22Sistema Infotainment23Display24–25Martinetto ausiliario26Cruscotto27–28–29–30–31Avvisatore acustico32–33Volante riscaldatoN.Circuito34–35Kit di riparazione dei pneumatici36–37Tergilunotto38Accendisigari39Alzacristalli elettrici, display
cambio automatico40–Attrezzi per il veicolo
Attrezzi
Veicoli senza ruota di scorta
Gli attrezzi e l'occhiello di traino sono riposti nel vano di carico sotto la
copertura del pavimento.

188Cura del veicolo
Nella versione GPL, gli attrezzi e il
gancio di traino si trovano dietro una
copertura sul lato destro del vano di
carico.
Veicoli con ruota di scorta
Il martinetto, la chiave per bulloni
ruota ed alcuni attrezzi sono posizio‐
nati sul lato destro del vano di carico, dietro ad un coperchio 3 59.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
