OPEL CORSA E 2019 Priručnik za vlasnika (in Croatian)

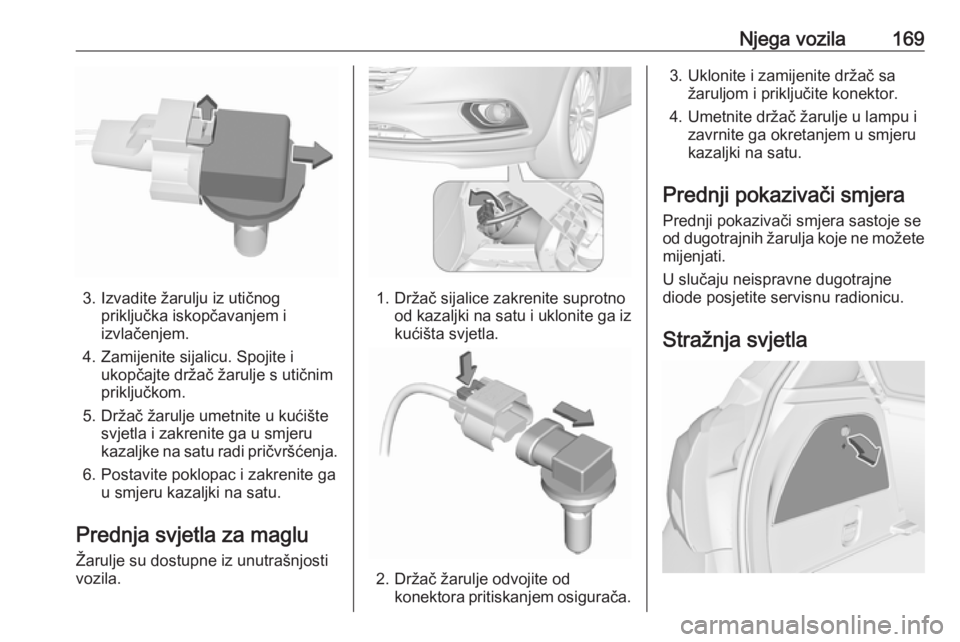

Njega vozila169
3. Izvadite žarulju iz utičnogpriključka iskopčavanjem iizvlačenjem.
4. Zamijenite sijalicu. Spojite i ukopčajte držač žarulje s utičnim
priključkom.
5. Držač žarulje umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljke na satu radi pričvršćenja.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednja svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sažaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Prednji pokazivači smjera Prednji pokazivači smjera sastoje se
od dugotrajnih žarulja koje ne možete
mijenjati.
U slučaju neispravne dugotrajne
diode posjetite servisnu radionicu.
Stražnja svjetla

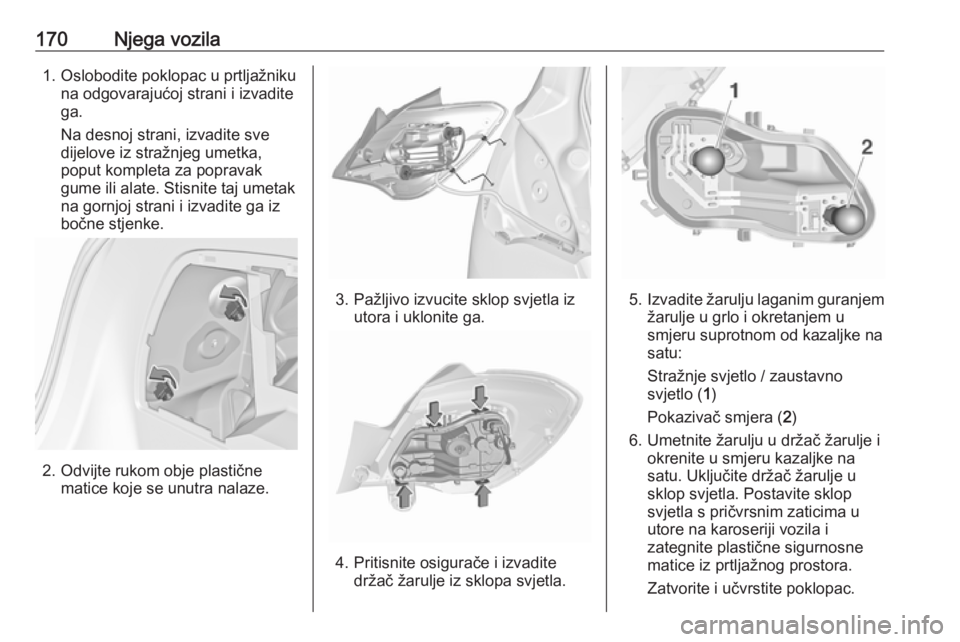

170Njega vozila1. Oslobodite poklopac u prtljažnikuna odgovarajućoj strani i izvadite
ga.
Na desnoj strani, izvadite sve
dijelove iz stražnjeg umetka,
poput kompleta za popravak
gume ili alate. Stisnite taj umetak
na gornjoj strani i izvadite ga iz
bočne stjenke.
2. Odvijte rukom obje plastične matice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Pritisnite osigurače i izvaditedržač žarulje iz sklopa svjetla.
5.Izvadite žarulju laganim guranjem
žarulje u grlo i okretanjem u
smjeru suprotnom od kazaljke na
satu:
Stražnje svjetlo / zaustavno
svjetlo ( 1)
Pokazivač smjera ( 2)
6. Umetnite žarulju u držač žarulje i okrenite u smjeru kazaljke na
satu. Uključite držač žarulje u
sklop svjetla. Postavite sklop
svjetla s pričvrsnim zaticima u
utore na karoseriji vozila i
zategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.

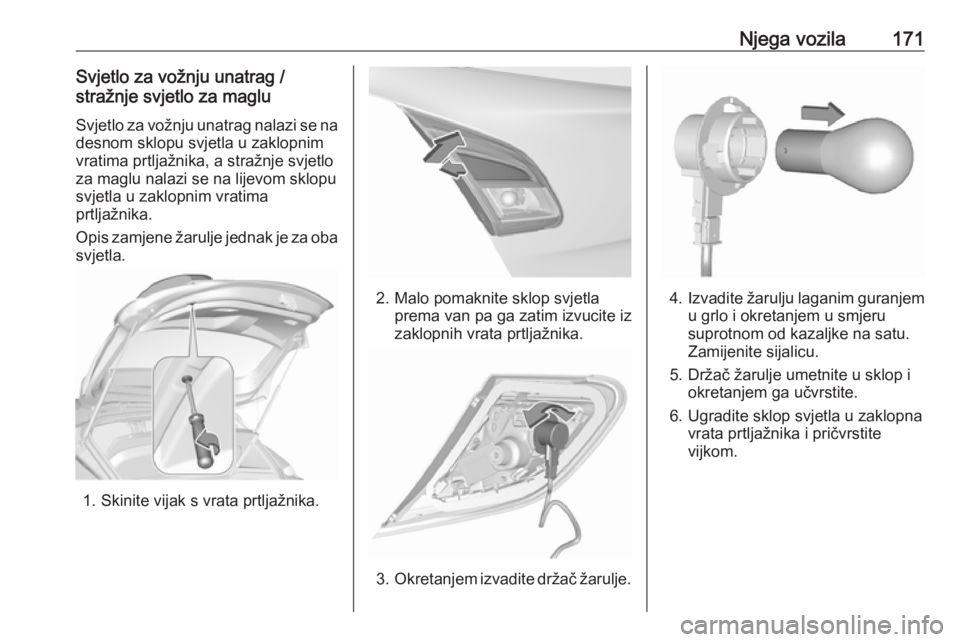

Njega vozila171Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnom sklopu svjetla u zaklopnim
vratima prtljažnika, a stražnje svjetlo
za maglu nalazi se na lijevom sklopu
svjetla u zaklopnim vratima
prtljažnika.
Opis zamjene žarulje jednak je za oba svjetla.
1. Skinite vijak s vrata prtljažnika.
2. Malo pomaknite sklop svjetla prema van pa ga zatim izvucite iz
zaklopnih vrata prtljažnika.
3. Okretanjem izvadite držač žarulje.
4.Izvadite žarulju laganim guranjem
u grlo i okretanjem u smjeru
suprotnom od kazaljke na satu.
Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop i okretanjem ga učvrstite.
6. Ugradite sklop svjetla u zaklopna vrata prtljažnika i pričvrstite
vijkom.

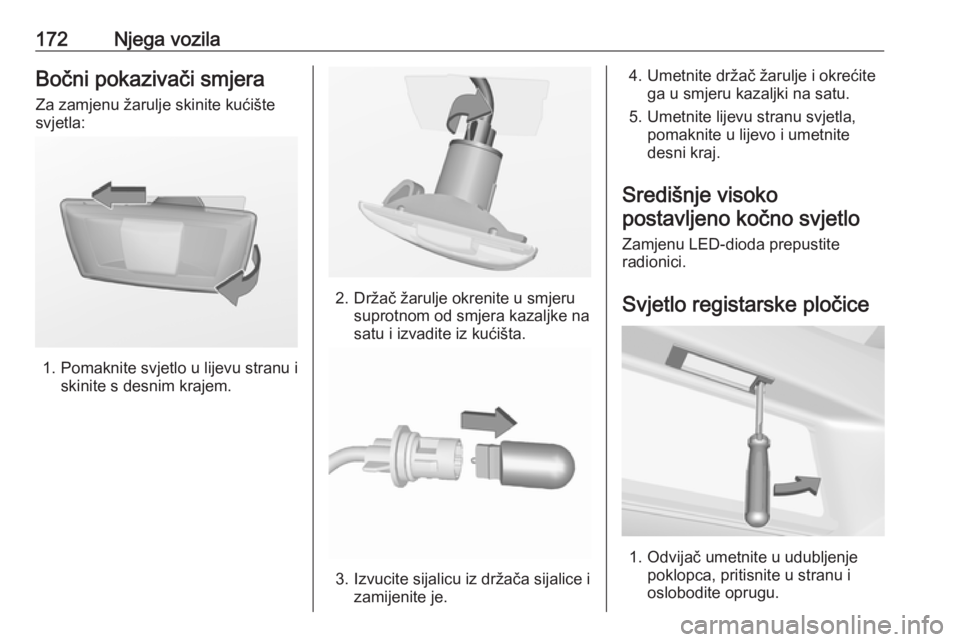

172Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Središnje visoko postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

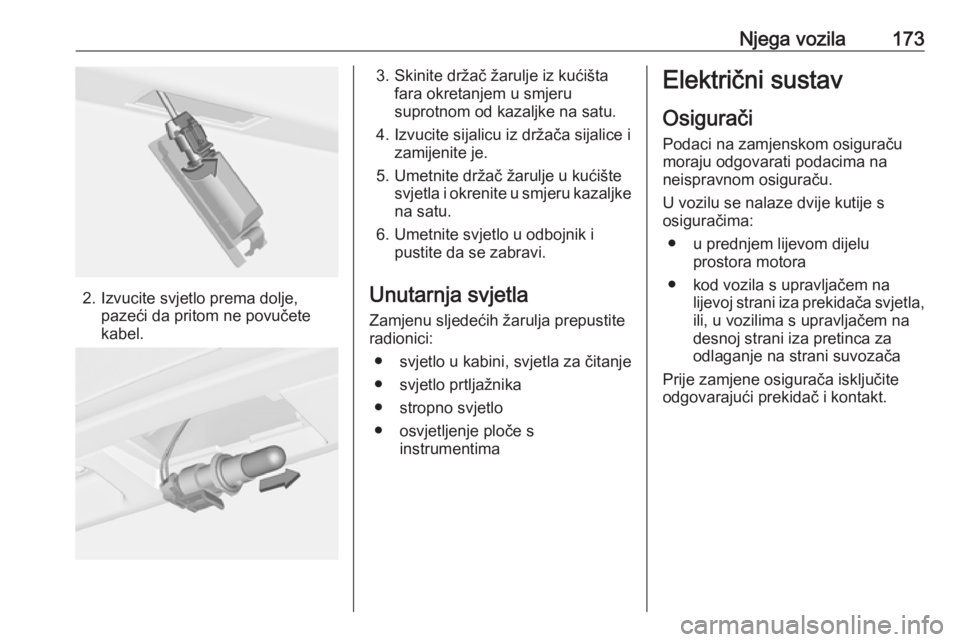

Njega vozila173
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla
Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● stropno svjetlo
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● kod vozila s upravljačem na lijevoj strani iza prekidača svjetla,
ili, u vozilima s upravljačem na
desnoj strani iza pretinca za
odlaganje na strani suvozača
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

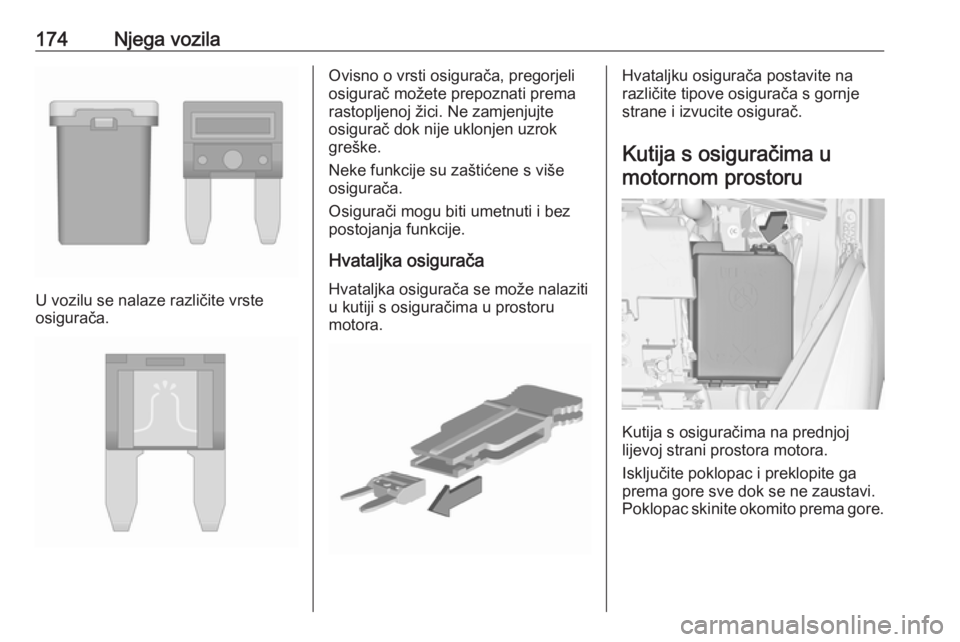

174Njega vozila
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

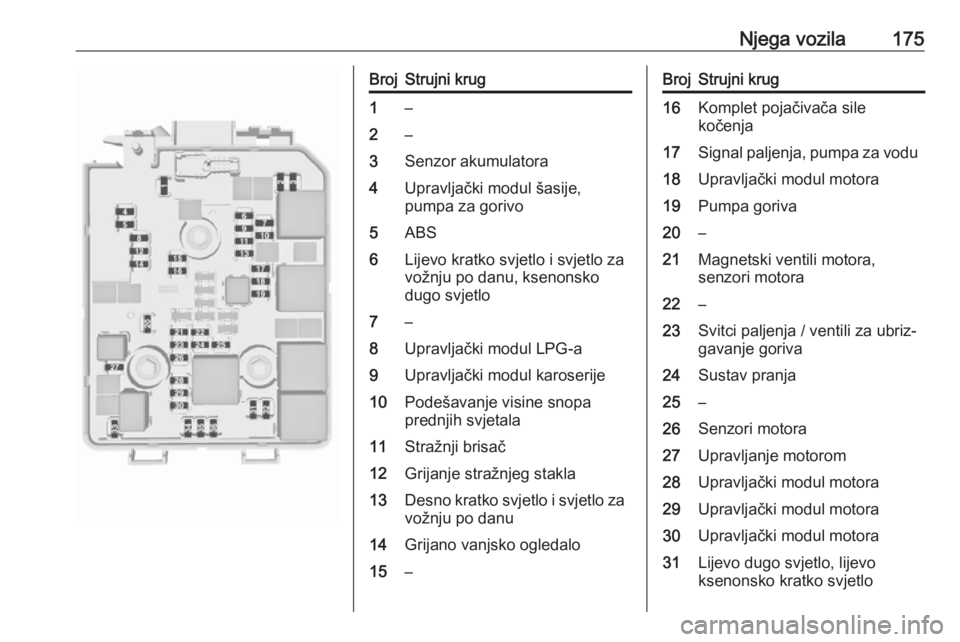

Njega vozila175BrojStrujni krug1–2–3Senzor akumulatora4Upravljački modul šasije,
pumpa za gorivo5ABS6Lijevo kratko svjetlo i svjetlo za
vožnju po danu, ksenonsko
dugo svjetlo7–8Upravljački modul LPG-a9Upravljački modul karoserije10Podešavanje visine snopa
prednjih svjetala11Stražnji brisač12Grijanje stražnjeg stakla13Desno kratko svjetlo i svjetlo za
vožnju po danu14Grijano vanjsko ogledalo15–BrojStrujni krug16Komplet pojačivača sile
kočenja17Signal paljenja, pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Magnetski ventili motora,
senzori motora22–23Svitci paljenja / ventili za ubriz‐
gavanje goriva24Sustav pranja25–26Senzori motora27Upravljanje motorom28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Lijevo dugo svjetlo, lijevo
ksenonsko kratko svjetlo

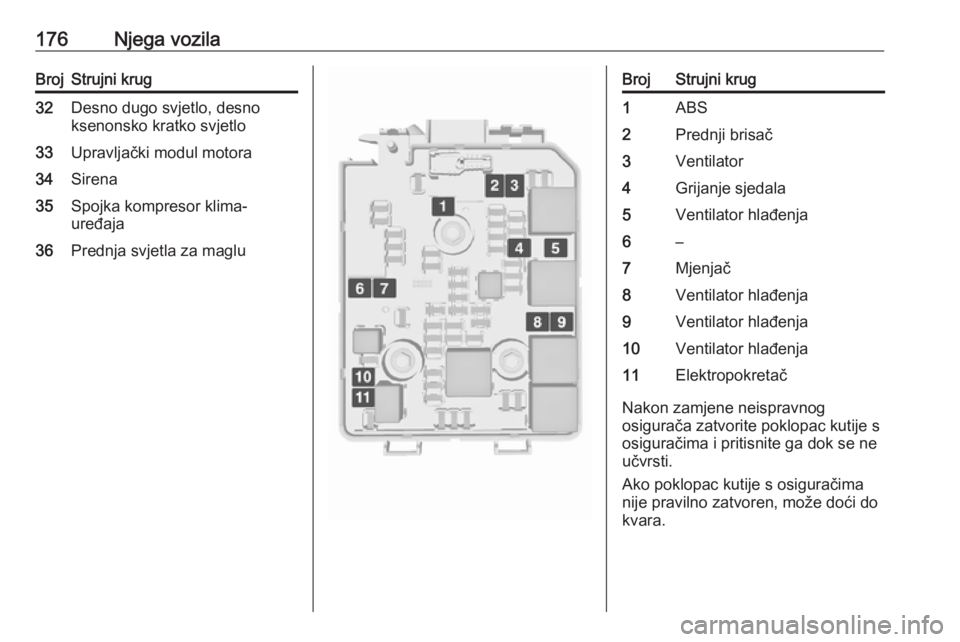

176Njega vozilaBrojStrujni krug32Desno dugo svjetlo, desno
ksenonsko kratko svjetlo33Upravljački modul motora34Sirena35Spojka kompresor klima-
uređaja36Prednja svjetla za magluBrojStrujni krug1ABS2Prednji brisač3Ventilator4Grijanje sjedala5Ventilator hlađenja6–7Mjenjač8Ventilator hlađenja9Ventilator hlađenja10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

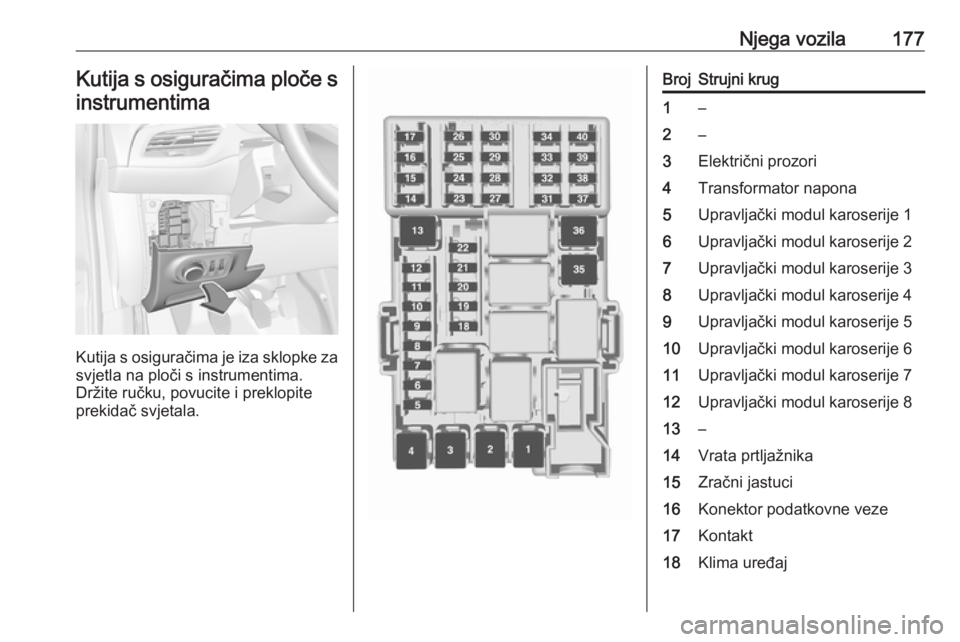

Njega vozila177Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
BrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Konektor podatkovne veze17Kontakt18Klima uređaj

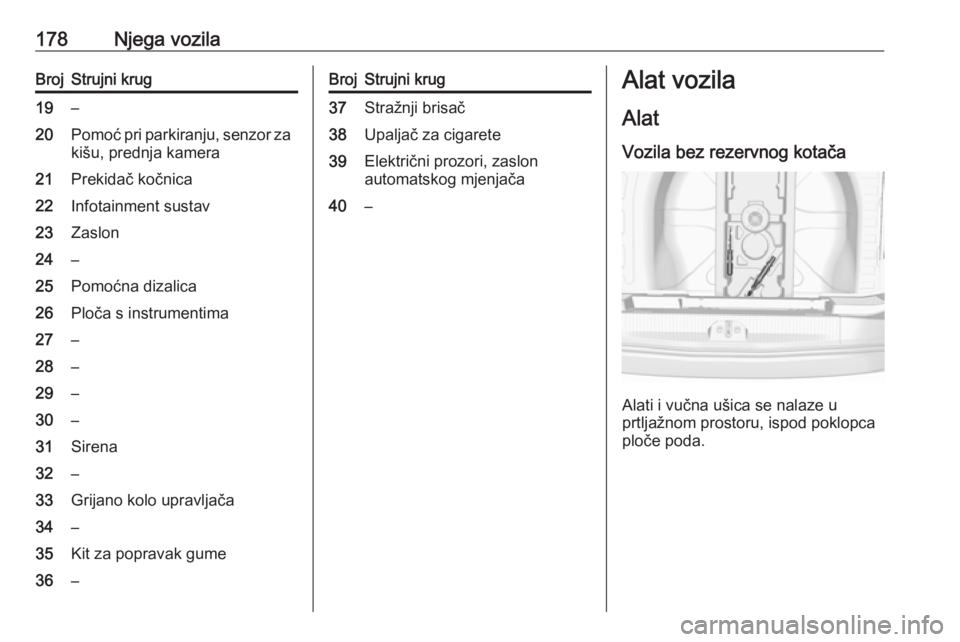

178Njega vozilaBrojStrujni krug19–20Pomoć pri parkiranju, senzor zakišu, prednja kamera21Prekidač kočnica22Infotainment sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27–28–29–30–31Sirena32–33Grijano kolo upravljača34–35Kit za popravak gume36–BrojStrujni krug37Stražnji brisač38Upaljač za cigarete39Električni prozori, zaslon
automatskog mjenjača40–Alat vozila
Alat Vozila bez rezervnog kotača
Alati i vučna ušica se nalaze u
prtljažnom prostoru, ispod poklopca
ploče poda.
