Page 51 of 237

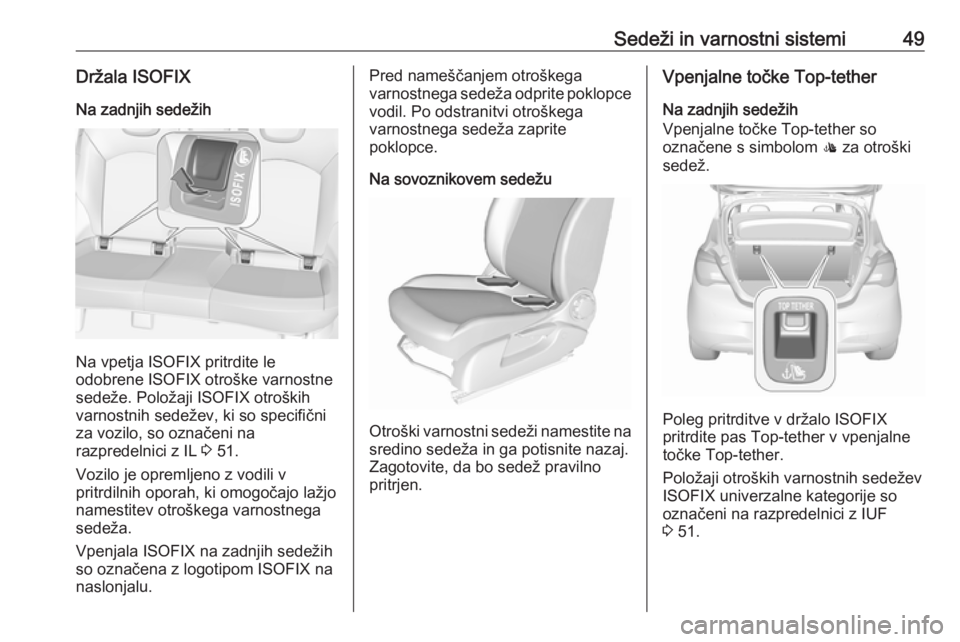

Sedeži in varnostni sistemi49Držala ISOFIXNa zadnjih sedežih
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL 3 51.
Vozilo je opremljeno z vodili v
pritrdilnih oporah, ki omogočajo lažjo
namestitev otroškega varnostnega
sedeža.
Vpenjala ISOFIX na zadnjih sedežih so označena z logotipom ISOFIX na
naslonjalu.
Pred nameščanjem otroškega
varnostnega sedeža odprite poklopce vodil. Po odstranitvi otroškega
varnostnega sedeža zaprite
poklopce.
Na sovoznikovem sedežu
Otroški varnostni sedeži namestite na
sredino sedeža in ga potisnite nazaj.
Zagotovite, da bo sedež pravilno
pritrjen.
Vpenjalne točke Top-tether
Na zadnjih sedežih
Vpenjalne točke Top-tether so
označene s simbolom : za otroški
sedež.
Poleg pritrditve v držalo ISOFIX
pritrdite pas Top-tether v vpenjalne
točke Top-tether.
Položaji otroških varnostnih sedežev ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF
3 51.
Page 52 of 237

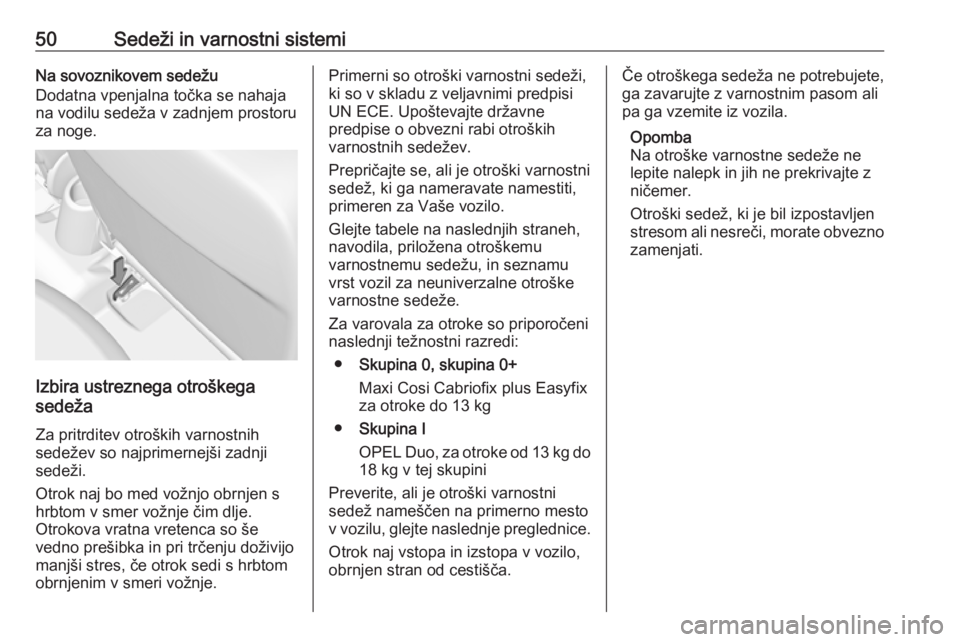

50Sedeži in varnostni sistemiNa sovoznikovem sedežu
Dodatna vpenjalna točka se nahaja
na vodilu sedeža v zadnjem prostoru
za noge.
Izbira ustreznega otroškega
sedeža
Za pritrditev otroških varnostnih
sedežev so najprimernejši zadnji
sedeži.
Otrok naj bo med vožnjo obrnjen s
hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še
vedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom
obrnjenim v smeri vožnje.
Primerni so otroški varnostni sedeži,
ki so v skladu z veljavnimi predpisi
UN ECE. Upoštevajte državne
predpise o obvezni rabi otroških
varnostnih sedežev.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Glejte tabele na naslednjih straneh,
navodila, priložena otroškemu
varnostnemu sedežu, in seznamu
vrst vozil za neuniverzalne otroške
varnostne sedeže.
Za varovala za otroke so priporočeni naslednji težnostni razredi:
● Skupina 0, skupina 0+
Maxi Cosi Cabriofix plus Easyfix
za otroke do 13 kg
● Skupina I
OPEL Duo, za otroke od 13 kg do
18 kg v tej skupini
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto
v vozilu, glejte naslednje preglednice.
Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišča.Če otroškega sedeža ne potrebujete, ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.
Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno zamenjati.
Page 53 of 237

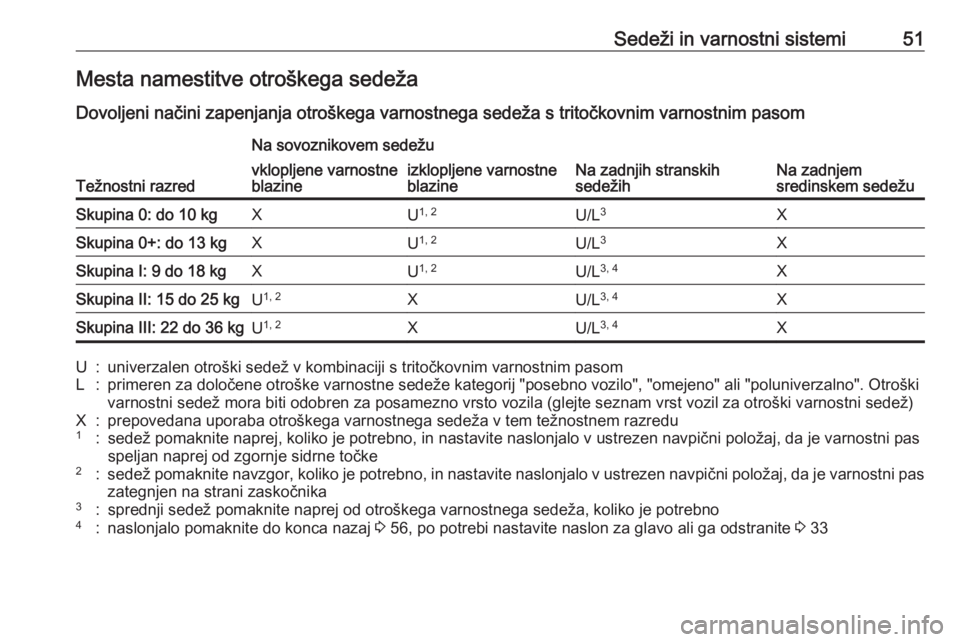

Sedeži in varnostni sistemi51Mesta namestitve otroškega sedeža
Dovoljeni načini zapenjanja otroškega varnostnega sedeža s tritočkovnim varnostnim pasom
Težnostni razred
Na sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem
sredinskem sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineSkupina 0: do 10 kgXU 1, 2U/L 3XSkupina 0+: do 13 kgXU1, 2U/L 3XSkupina I: 9 do 18 kgXU1, 2U/L 3, 4XSkupina II: 15 do 25 kgU1, 2XU/L 3, 4XSkupina III: 22 do 36 kgU1, 2XU/L 3, 4XU:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomL:primeren za določene otroške varnostne sedeže kategorij "posebno vozilo", "omejeno" ali "poluniverzalno". Otroški
varnostni sedež mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni passpeljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas
zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:naslonjalo pomaknite do konca nazaj 3 56, po potrebi nastavite naslon za glavo ali ga odstranite 3 33
Page 54 of 237

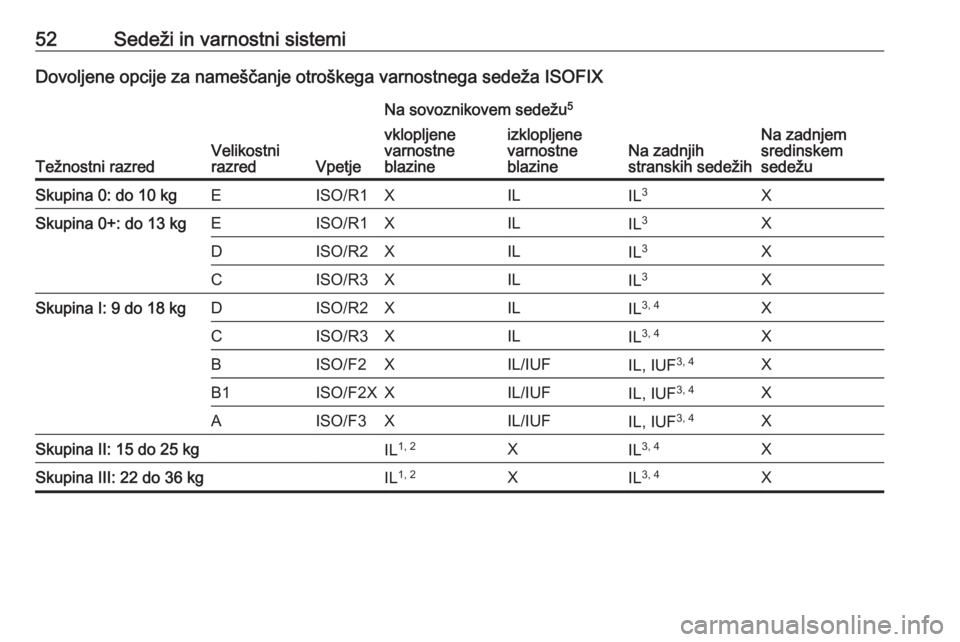

52Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni
razredVpetje
Na sovoznikovem sedežu 5
Na zadnjih
stranskih sedežihNa zadnjem
sredinskem
sedežu
vklopljene
varnostne
blazineizklopljene
varnostne
blazineSkupina 0: do 10 kgEISO/R1XILIL 3XSkupina 0+: do 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XSkupina I: 9 do 18 kgDISO/R2XILIL3, 4XCISO/R3XILIL3, 4XBISO/F2XIL/IUFIL, IUF 3, 4XB1ISO/F2XXIL/IUFIL, IUF3, 4XAISO/F3XIL/IUFIL, IUF3, 4XSkupina II: 15 do 25 kgIL1, 2XIL 3, 4XSkupina III: 22 do 36 kgIL1, 2XIL3, 4X
Page 55 of 237

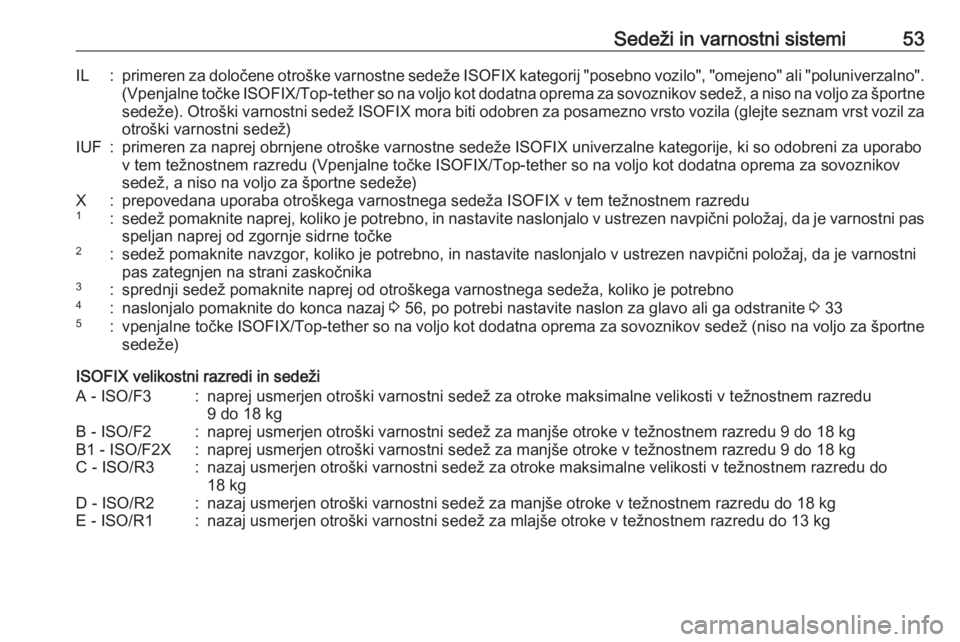

Sedeži in varnostni sistemi53IL:primeren za določene otroške varnostne sedeže ISOFIX kategorij "posebno vozilo", "omejeno" ali "poluniverzalno".
(Vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov sedež, a niso na voljo za športne
sedeže). Otroški varnostni sedež ISOFIX mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za
otroški varnostni sedež)IUF:primeren za naprej obrnjene otroške varnostne sedeže ISOFIX univerzalne kategorije, ki so odobreni za uporabo v tem težnostnem razredu (Vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov
sedež, a niso na voljo za športne sedeže)X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas speljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni
pas zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:naslonjalo pomaknite do konca nazaj 3 56, po potrebi nastavite naslon za glavo ali ga odstranite 3 335:vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov sedež (niso na voljo za športne
sedeže)
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg
Page 56 of 237

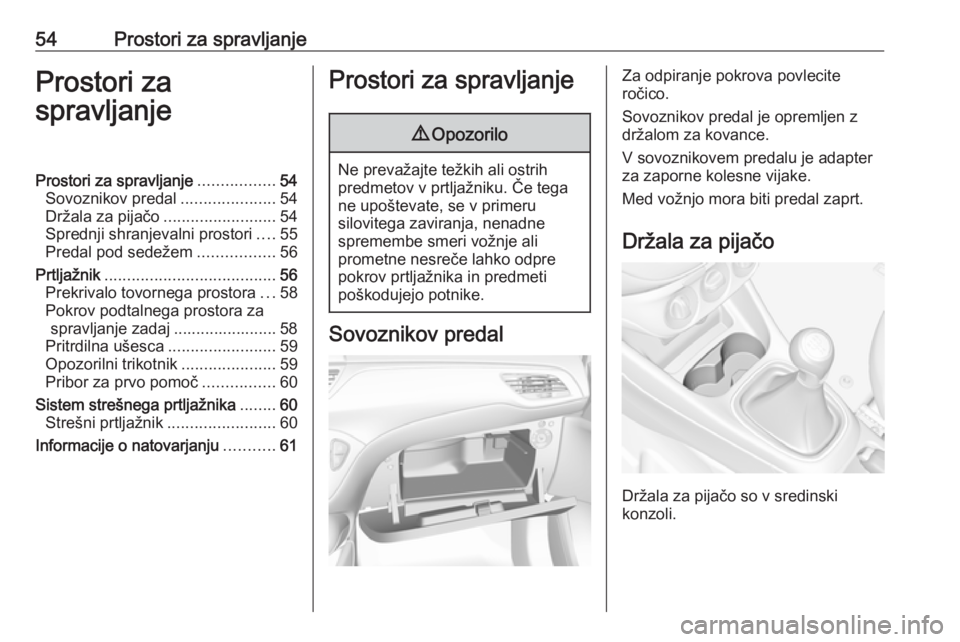

54Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................54
Sovoznikov predal .....................54
Držala za pijačo .........................54
Sprednji shranjevalni prostori ....55
Predal pod sedežem .................56
Prtljažnik ...................................... 56
Prekrivalo tovornega prostora ...58
Pokrov podtalnega prostora za spravljanje zadaj ....................... 58
Pritrdilna ušesca ........................59
Opozorilni trikotnik .....................59
Pribor za prvo pomoč ................60
Sistem strešnega prtljažnika ........60
Strešni prtljažnik ........................60
Informacije o natovarjanju ...........61Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance.
V sovoznikovem predalu je adapter
za zaporne kolesne vijake.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.
Page 57 of 237

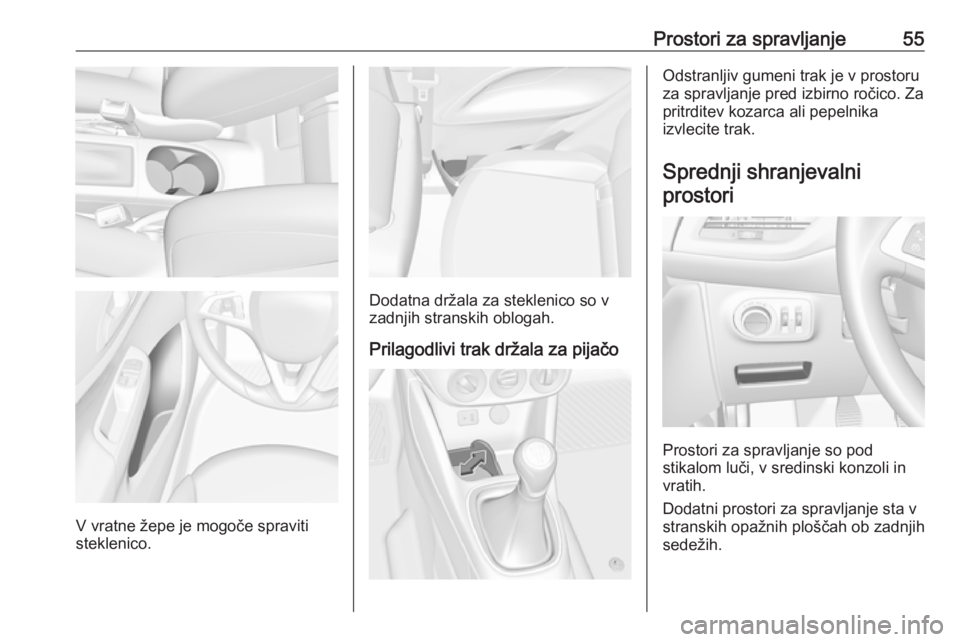

Prostori za spravljanje55
V vratne žepe je mogoče spraviti
steklenico.
Dodatna držala za steklenico so v zadnjih stranskih oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalniprostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli in
vratih.
Dodatni prostori za spravljanje sta v
stranskih opažnih ploščah ob zadnjih
sedežih.
Page 58 of 237

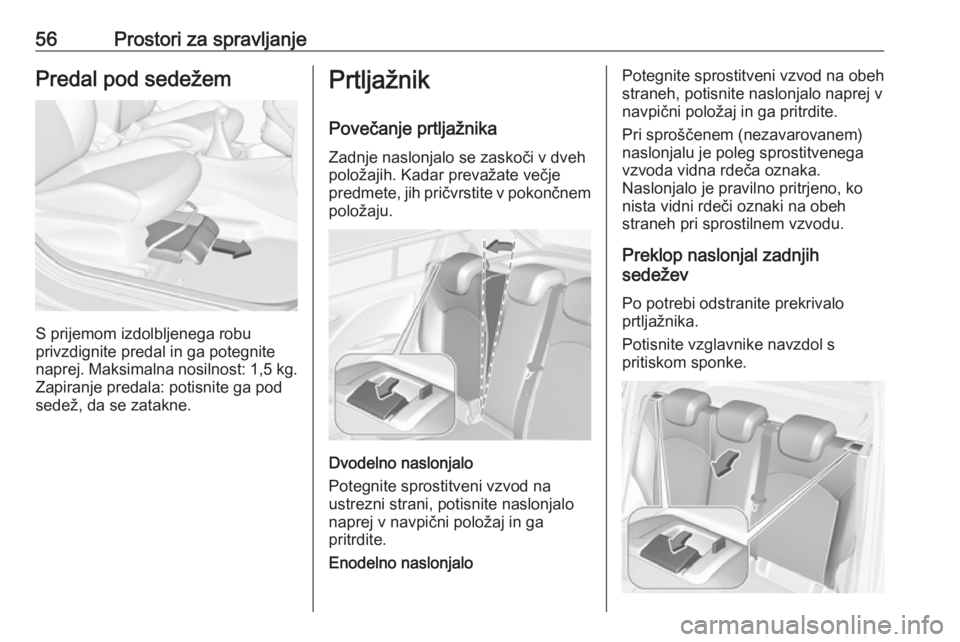

56Prostori za spravljanjePredal pod sedežem
S prijemom izdolbljenega robu
privzdignite predal in ga potegnite
naprej. Maksimalna nosilnost: 1,5 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prtljažnik
Povečanje prtljažnika
Zadnje naslonjalo se zaskoči v dveh
položajih. Kadar prevažate večje
predmete, jih pričvrstite v pokončnem položaju.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani, potisnite naslonjalo
naprej v navpični položaj in ga
pritrdite.
Enodelno naslonjalo
Potegnite sprostitveni vzvod na obeh
straneh, potisnite naslonjalo naprej v
navpični položaj in ga pritrdite.
Pri sproščenem (nezavarovanem)
naslonjalu je poleg sprostitvenega
vzvoda vidna rdeča oznaka.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.
Preklop naslonjal zadnjih
sedežev
Po potrebi odstranite prekrivalo
prtljažnika.
Potisnite vzglavnike navzdol s
pritiskom sponke.
Page 59 of 237

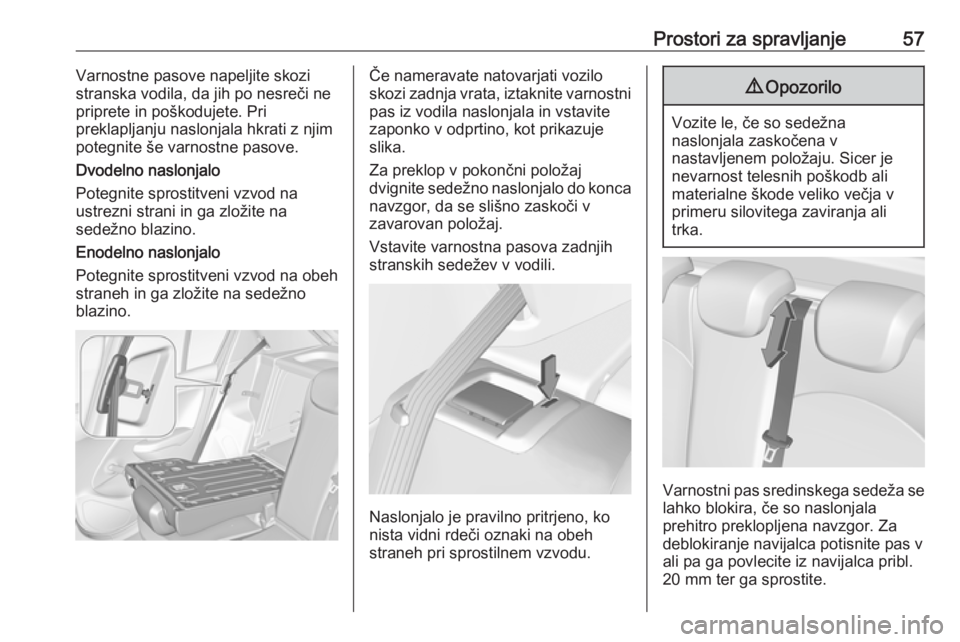

Prostori za spravljanje57Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči ne
priprete in poškodujete. Pri
preklapljanju naslonjala hkrati z njim
potegnite še varnostne pasove.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani in ga zložite na
sedežno blazino.
Enodelno naslonjalo
Potegnite sprostitveni vzvod na obeh
straneh in ga zložite na sedežno
blazino.Če nameravate natovarjati vozilo
skozi zadnja vrata, iztaknite varnostni pas iz vodila naslonjala in vstavite
zaponko v odprtino, kot prikazuje
slika.
Za preklop v pokončni položaj
dvignite sedežno naslonjalo do konca
navzgor, da se slišno zaskoči v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zaskočena v
nastavljenem položaju. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Page 60 of 237
58Prostori za spravljanjePrekrivalo tovornegaprostora
Na prekrivalo ne odlagajte
predmetov.
3-vratna / 5-vratna kombilimuzina
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Spravljanje
Ko je prtljažnik poln, shranite pokrov
prtljažnika na zadnje sedeže ali ga
odstranite iz vozila.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Pokrov podtalnega prostora za spravljanje zadaj
Zadnje talno prekrivalo
Za dostop do opreme za popravilo v
sili dvignite talno pokrivalo prtljažnika.
Orodja 3 179.
Pri modelih s kompletom za popravilo
pnevmatik na desni strani prtljažnika
lahko uporabite prostor za rezervno kolo kot dodatni prostor za
shranjevanje.
Naprava za popravilo pnevmatik
3 188.
Dvojna tla prtljažnika
Dvojna (premična) tla prtljažnika
lahko vstavite v prtljažnik v dveh
položajih:
