OPEL CORSA E 2019 Uputstvo za upotrebu (in Serbian)

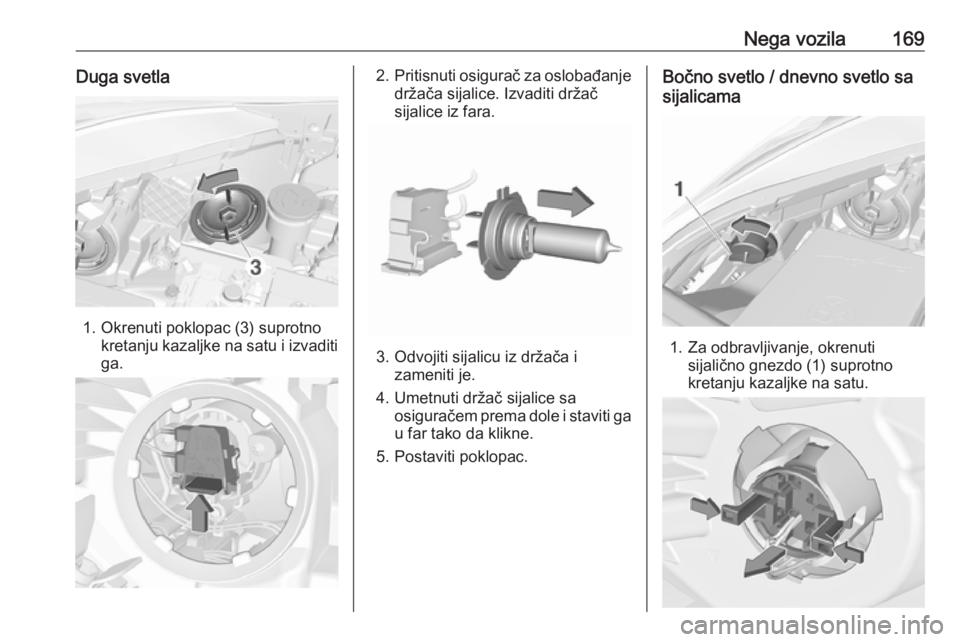

Nega vozila169Duga svetla
1. Okrenuti poklopac (3) suprotnokretanju kazaljke na satu i izvaditiga.
2. Pritisnuti osigurač za oslobađanje
držača sijalice. Izvaditi držač
sijalice iz fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice sa osiguračem prema dole i staviti gau far tako da klikne.
5. Postaviti poklopac.
Bočno svetlo / dnevno svetlo sa
sijalicama
1. Za odbravljivanje, okrenuti sijalično gnezdo (1) suprotno
kretanju kazaljke na satu.

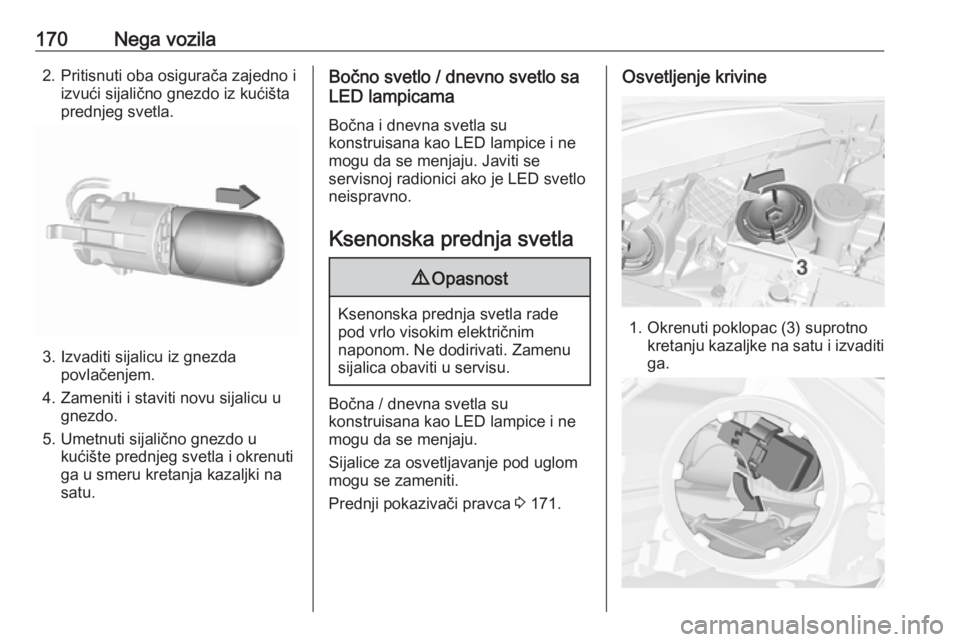

170Nega vozila2. Pritisnuti oba osigurača zajedno iizvući sijalično gnezdo iz kućišta
prednjeg svetla.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu u gnezdo.
5. Umetnuti sijalično gnezdo u kućište prednjeg svetla i okrenuti
ga u smeru kretanja kazaljki na
satu.
Bočno svetlo / dnevno svetlo sa
LED lampicama
Bočna i dnevna svetla su
konstruisana kao LED lampice i ne
mogu da se menjaju. Javiti se
servisnoj radionici ako je LED svetlo
neispravno.
Ksenonska prednja svetla9 Opasnost
Ksenonska prednja svetla rade
pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Bočna / dnevna svetla su
konstruisana kao LED lampice i ne
mogu da se menjaju.
Sijalice za osvetljavanje pod uglom
mogu se zameniti.
Prednji pokazivači pravca 3 171.
Osvetljenje krivine
1. Okrenuti poklopac (3) suprotno
kretanju kazaljke na satu i izvaditiga.

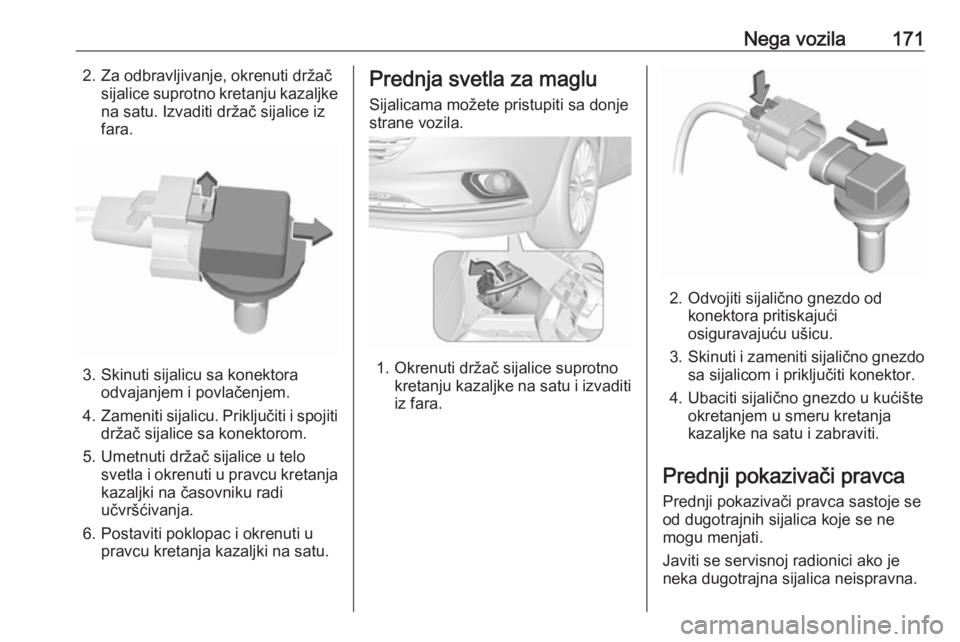

Nega vozila1712. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljkena satu. Izvaditi držač sijalice iz
fara.
3. Skinuti sijalicu sa konektora odvajanjem i povlačenjem.
4. Zameniti sijalicu. Priključiti i spojiti
držač sijalice sa konektorom.
5. Umetnuti držač sijalice u telo svetla i okrenuti u pravcu kretanja
kazaljki na časovniku radi
učvršćivanja.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednja svetla za maglu
Sijalicama možete pristupiti sa donje strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i izvaditiiz fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Prednji pokazivači pravca Prednji pokazivači pravca sastoje se
od dugotrajnih sijalica koje se ne
mogu menjati.
Javiti se servisnoj radionici ako je
neka dugotrajna sijalica neispravna.

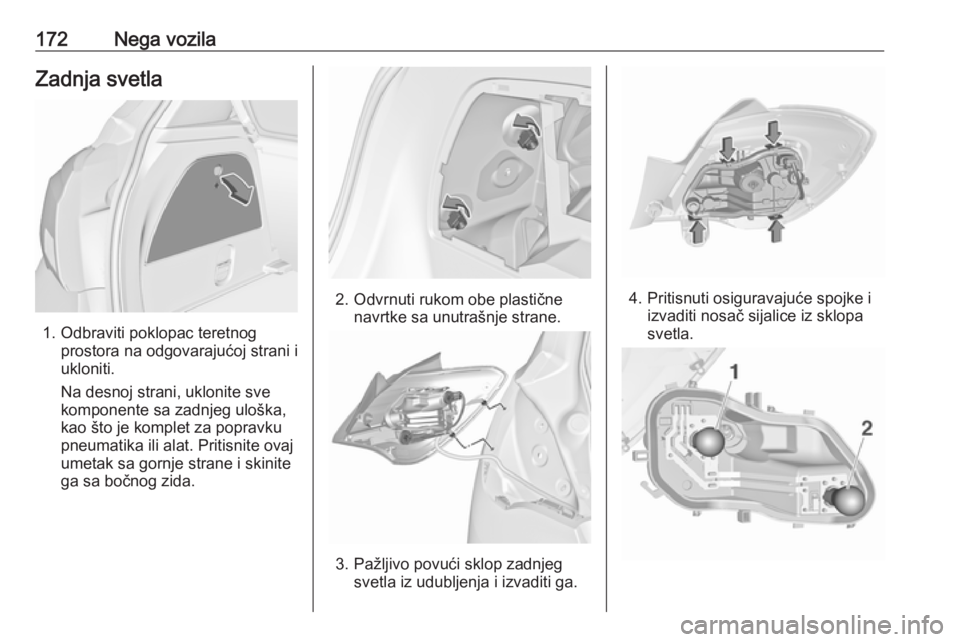

172Nega vozilaZadnja svetla
1. Odbraviti poklopac teretnogprostora na odgovarajućoj strani i
ukloniti.
Na desnoj strani, uklonite sve
komponente sa zadnjeg uloška,
kao što je komplet za popravku
pneumatika ili alat. Pritisnite ovaj
umetak sa gornje strane i skinite
ga sa bočnog zida.
2. Odvrnuti rukom obe plastične navrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Pritisnuti osiguravajuće spojke iizvaditi nosač sijalice iz sklopa
svetla.

Nega vozila1735.Ukloniti sijalicu gurajući je pažljivo
u grlo i okrećući je suprotno
kretanju kazaljke na satu:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca ( 2)
6. Postavite sijalicu u nosač sijalice i
okrenite u smeru kretanja
kazaljke na satu. Postavite nosač
sijalice u sklop svetla. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke iz
unutrašnjosti prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad / zadnje
svetlo za maglu
Svetlo za hod unazad nalazi se na
desnom sklopu svetla u vratima
prtljažnika, a zadnje svetlo za maglu
na levom sklopu svetla u vratima
prtljažnika.
Opis zamene sijalice je isti za oba
svetla.
1. Ukloniti zavrtanj sa vrata prtljažnika.
2. Pomeriti sklop svetla neznatnoprema spolja, a zatim izvući iz
vrata prtljažnika.
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo u gnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.

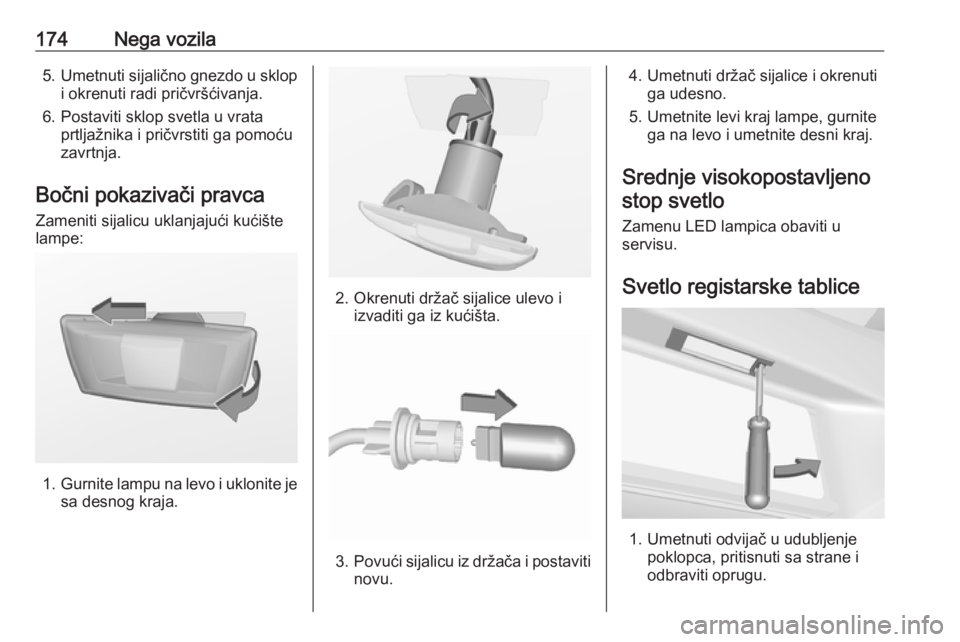

174Nega vozila5.Umetnuti sijalično gnezdo u sklop
i okrenuti radi pričvršćivanja.
6. Postaviti sklop svetla u vrata prtljažnika i pričvrstiti ga pomoću
zavrtnja.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

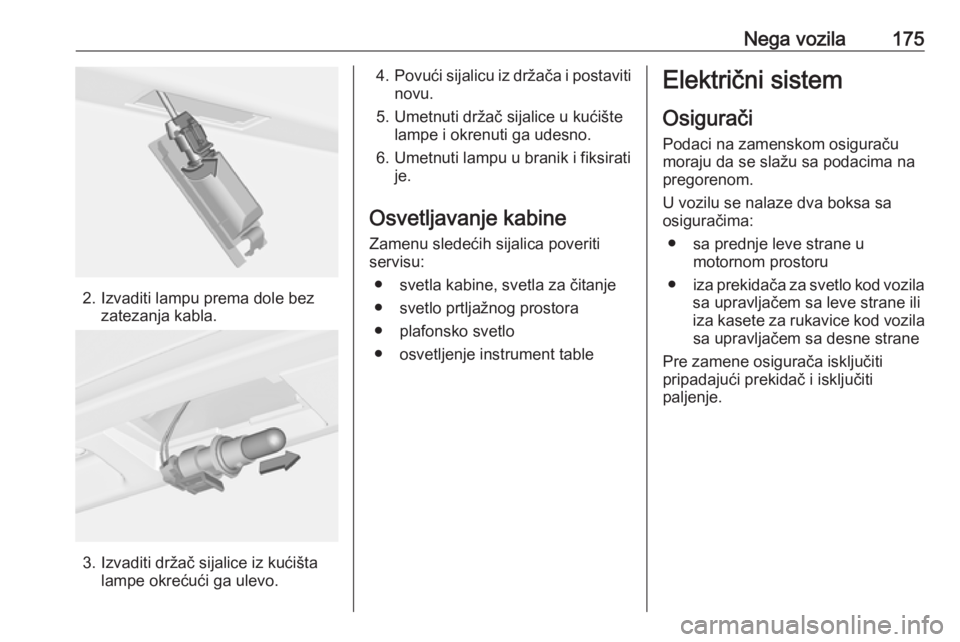

Nega vozila175
2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● plafonsko svetlo
● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

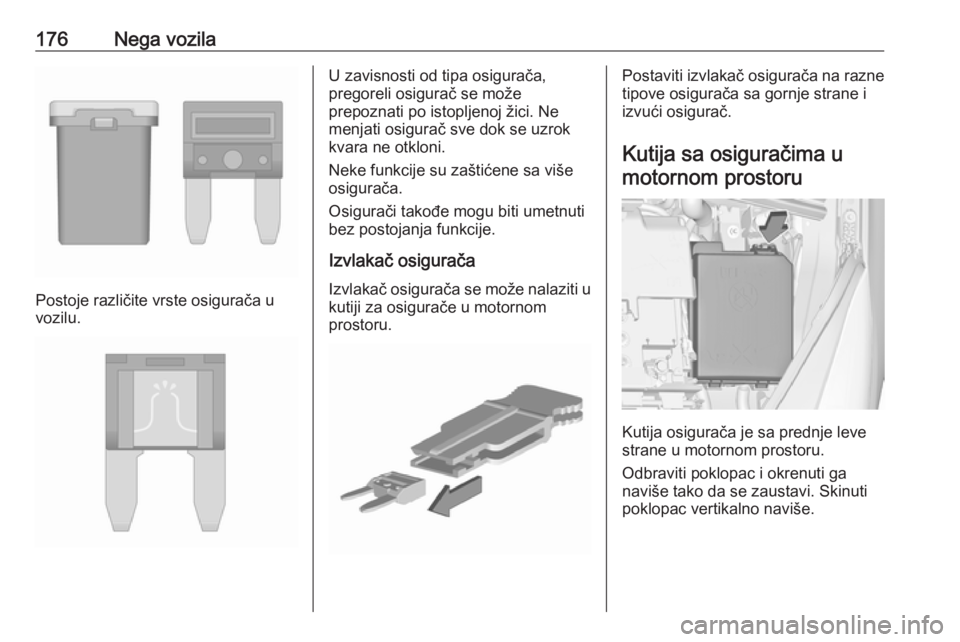

176Nega vozila
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

Nega vozila177Br.Strujno kolo1–2–3Senzor akumulatora4Modul za kontrolu šasije, pumpaza gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, ksenonsko dugo svetlo7–8TNG kontrolni modul9Modul regulacije šasije10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizora15–16Komplet za pojačavanje kočnicaBr.Strujno kolo17Signal paljenja, pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori
motora22–23Bobine, brizgači24Sistem perača25–26Senzori motora27Upravljanje motorom28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetlo32Desno dugo svetlo, desno
ksenonsko dugo svetlo

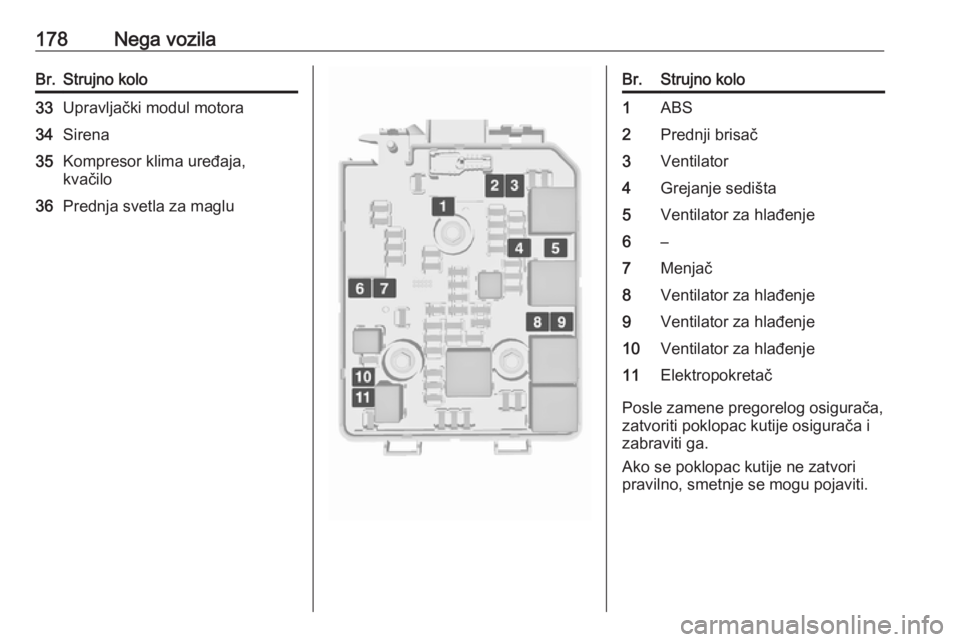

178Nega vozilaBr.Strujno kolo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za magluBr.Strujno kolo1ABS2Prednji brisač3Ventilator4Grejanje sedišta5Ventilator za hlađenje6–7Menjač8Ventilator za hlađenje9Ventilator za hlađenje10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
