Page 3 of 231
Giriş............................................... 2
Özet bilgiler .................................... 6
Anahtar, Kapılar ve Camlar ...........8
Koltuklar, Güvenlik Sistemleri ......26
Eşya saklama ve bagaj
bölümleri ...................................... 46
Göstergeler ve kumanda
birimleri ........................................ 53
Aydınlatma ................................... 80
Klima Sistemi ............................... 90
Sürüş ve kullanım ......................100
Araç bakımı ................................ 163
Servis ve bakım ......................... 200
Teknik bilgiler ............................. 205
Müşteri bilgilendirme ..................214
Dizin ........................................... 224İçindekiler
Page 9 of 231
Özet bilgiler71Elektrik kumandalı camlar .....23
2 Yan aynalar ........................... 20
3 Yan havalandırma çıkışları ...97
4 Sinyal lambaları, selektör,
kısa/uzun huzme ...................85
Park lambaları ....................... 86
Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri .............................. 73
5 Hız Sabitleme Sistemi
(Cruise control) ..................122
Ayarlanabilir hız sabitleyici ..126
Hız sınırlayıcı ...................... 124
Isıtmalı direksiyon .................54
6 Göstergeler ........................... 62
Sürücü Bilgi Sistemi ..............73
7 Bilgi ve eğlence sisteminin
kumanda birimleri
8 Ön cam sileceği ve fıskiye,
arka silecek ve fıskiye ..........55
9 Güç düğmesi ....................... 102
10 Merkezi kilit sistemi ..............11
11 Orta havalandırma çıkışları ..9712 Bilgi Ekranı çalıştırma
kumanda birimleri ................. 74
13 Hırsızlık alarm sistemi
LED lambaları ......................18
14 Bilgi ekranı ........................... 74
15 Dörtlü ikaz flaşörü ................85
16 Torpido gözü ........................ 46
17 Klima Sistemi ....................... 91
18 USB şarj bağlantı noktası ....58
19 Aksesuar prizi ....................... 58
20 Park asistanı / Gelişmiş
park desteği ....................... 140
Şeritte kalma asistanı .......... 154
Stop-start sistemi ................105
Elektronik Denge Kontrolü
ve Çekiş Kontrolü ................120
21 Manuel şanzıman ..............116
Otomatik şanzıman ............112
22 El freni (manuel park freni) . 117
Elektrikli el freni ..................117
23 Kontak anahtarı ..................101
24 Direksiyon ayarı ...................54
25 Korna ................................... 5526Sigorta kutusu ....................178
27 Motor kaputu açma kolu ....165
28 Aydınlatma anahtarı .............80
Far seviye ayarlaması ..........82
Ön / arka sis farları ............... 85
Gösterge aydınlatması .........87
Page 10 of 231
8Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler ...........................8
Anahtarlar .................................... 8
Radyo frekanslı uzaktan kumanda ..................................... 9
Elektronik anahtar sistemi .........10
Merkezi kilit sistemi ...................11
Otomatik kilitleme ......................15
Çocuk emniyet kilitleri ................16
Kapılar ......................................... 17
Bagaj bölümü ............................ 17
Araç güvenliği .............................. 17
Hırsızlığı önleyici kilit sistemi .....17
Hırsızlık alarm sistemi ...............18
Elektronik şifreli devre kesici (Immobilizer) ............................. 19
Yan aynalar .................................. 20
Dış bükey aynalar ......................20
Elektrik kumandalı yan aynalar . 20
Katlanabilen yan aynalar ...........20
Isıtmalı aynalar .......................... 21
Dikiz aynası ................................. 21
Dikiz aynaları ............................. 21Gözlerin kamaşmasını
engelleyen manuel ayarlı
ayna .......................................... 22
Gözlerin kamaşmasını otomatik engelleyen ayna .......................22
Camlar ......................................... 22
Ön cam ...................................... 22
Elektrik kumandalı camlar .........23
Isıtmalı arka cam .......................24
Güneşlikler ................................ 25
Stor perdeler .............................. 25
Tavan ........................................... 25
Cam panel ................................. 25Anahtarlar, kilitler
AnahtarlarDikkat
Kontak anahtarına ağır veya
hacimli cisimler bağlamayın.
Yedek anahtarlar
Anahtar numarası çıkarılabilir bir
etikette belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 196.
Merkezi kilit sistemi 3 11.
Motorun çalıştırılması 3 103.
Radyo frekanslı uzaktan kumanda
3 9.
Elektronik anahtar 3 10.
Kilitli bijonların adaptörünün kod
numarası bir kartta belirtilmiştir. Yeni
bir adaptör sipariş ederken bu kod
numarası belirtilmelidir.
Page 11 of 231
Anahtar, Kapılar ve Camlar9Tekerlek değiştirme 3 188.
Katlanabilir kilit dişine sahip
anahtar
Dışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Radyo frekanslı uzaktan
kumanda
Uzaktan kumanda düğmelerinin
kullanımı ile aşağıdaki işlevlerin
çalışmasını sağlar:
● merkezi kilit sistemi 3 11
● hırsızlığı önleyici kilit sistemi 3 17
● hırsızlık alarm sistemi 3 18
● arka kapağın kilidinin açılması ve
kapağın açılması
● elektrik kumandalı camlar 3 23
● katlanır aynalar 3 20
● araç bulma aydınlatması 3 88
● çevre aydınlatması 3 89
Uzaktan kumanda en fazla 100 m'lik
menzile sahip olmasına karşın, bu
değer dış etkiler nedeniyle çok daha
az olabilir. Dörtlü ikaz flaşörü işlev
kontrolü için kısa süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Uzaktan kumanda pilini
değiştirme
Sistem verimli şekilde çalışmıyorsa
veya uzaktan kumandanın etki
mesafesi kısaldığında pilini derhal
yenisi ile değiştirin.
Akü boşaldığında, göstergelerde
C yanar ve Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir.
Sürücü bilgi sistemi (Driver
Information Centre) 3 76.
Page 12 of 231

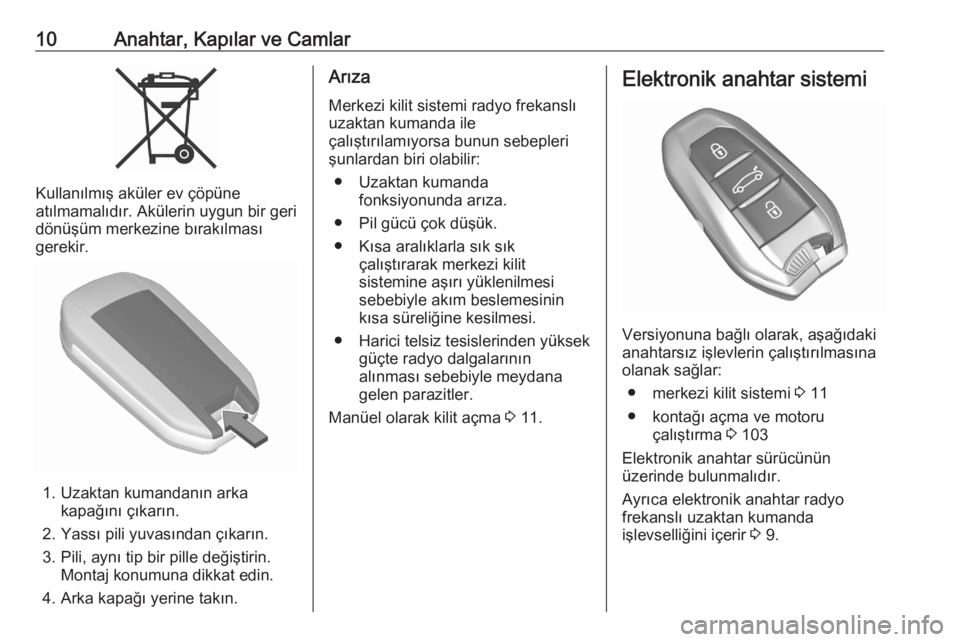

10Anahtar, Kapılar ve Camlar
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
1. Uzaktan kumandanın arka kapağını çıkarın.
2. Yassı pili yuvasından çıkarın. 3. Pili, aynı tip bir pille değiştirin. Montaj konumuna dikkat edin.
4. Arka kapağı yerine takın.
Arıza
Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlardan biri olabilir:
● Uzaktan kumanda fonksiyonunda arıza.
● Pil gücü çok düşük.
● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana
gelen parazitler.
Manüel olarak kilit açma 3 11.Elektronik anahtar sistemi
Versiyonuna bağlı olarak, aşağıdaki
anahtarsız işlevlerin çalıştırılmasına olanak sağlar:
● merkezi kilit sistemi 3 11
● kontağı açma ve motoru çalıştırma 3 103
Elektronik anahtar sürücünün
üzerinde bulunmalıdır.
Ayrıca elektronik anahtar radyo
frekanslı uzaktan kumanda
işlevselliğini içerir 3 9.
Page 13 of 231
Anahtar, Kapılar ve Camlar11Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Elektronik anahtarın pilinin
değiştirilmesi
Sistem verimli şekilde çalışmıyorsa veya uzaktan kumandanın etki
mesafesi kısaldığında pilini derhal
yenisi ile değiştirin.
Akü boşaldığında, göstergelerde
C yanar ve Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir.
Sürücü bilgi sistemi (Driver
Information Centre) 3 76.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
1. Koruyucuyu çıkarın.
2. Yassı pili yuvasından çıkarın.
3. Pili, aynı tip bir pille değiştirin. Montaj konumuna dikkat edin.
4. Kapağı yerine takın.
Arıza Merkezi kilit sistemi devreye
alınamıyor veya motor
çalıştırılamıyorsa, bunun sebepleri
şunlar olabilir:
● Elektronik anahtarda arıza.
● Elektronik anahtar sinyal alım alanın etki dışındadır.
● Pil gücü çok düşük.
● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana gelen parazitler.
Arıza sebebinin ortadan kaldırılması
için elektronik anahtarın konumunu
değiştirin.
Manüel olarak kilit açma 3 11.
Merkezi kilit sistemi Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi
ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri otomatik olarak açılır.
Page 14 of 231
12Anahtar, Kapılar ve CamlarUzaktan kumanda çalıştırma
Kilidin açılması
a tuşuna basın.
Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak kilitlenir. Bir
ön şart, ayarın araç ayarlarının
kişiselleştirilmesi bölümünde
devreye sokulmuş olmasıdır 3 77.
Kilit açma modu, Bilgi Ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir. İki ayar mümkündür:
● Tüm kapıların, bagaj bölümünün ve yakıt deposu kapağının kilidi
a düğmesine kez basarak açılır.
● a düğmesine bir kez
basıldığında sadece sürücü
kapısı ve yakıt deposu kapağının
kilidi açılır. Tüm kapıların, bagaj kapağının ve yakıt deposu
kapağının kilidinin çözülmesi için
a tuşuna iki kez basın.
İlgili ayarı araç ayarlarının
kişiselleştirilmesinden seçin.
Araç ayarlarının kişiselleştirilmesi
3 77.
Bagaj kapağı kilidinin çözülmesi
Sadece arka kapağın kilidini açmak
için ? tuşuna basın.
Bagaj kapağının kilidinin çözülmesi
ve açılması 3 17.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt deposu kapağını kapatın.
b tuşuna basın.
Araç düzgün kapanmadıysa merkezi
kilit sistemi çalışmaz.
Onay
Merkezi kilit sistemini çalıştırma
dörtlü ikaz flaşörü ile doğrulanır. Bir
ön şart, ayarın araç ayarlarının
kişiselleştirilmesinde etkin hale
getirilmesidir 3 77.
Page 15 of 231
Anahtar, Kapılar ve Camlar13Elektronik anahtar sistemini
çalıştırma
Bu sistem, elektronik anahtarın
algılanmasıyla otomatik aracın
kolayca kilitlenip açılmasını sağlar.
Elektronik anahtar aracın dışında
bulunmalıdır.
● Bölge 1: Girişin aydınlatılması
● Bölge 2: Araçtan ayrılırken otomatik kilitleme
● Bölge 3: Araca yaklaşırken kilidin
otomatik açılması
Not
Otomatik kilit açma işleminden kısa
bir süre sonra, hiçbir kapı
açılmadığında araç tekrar kilitlenir.
Kontak dokuz günden fazla kapalı
kalırsa veya araç aküsünde şarj
yeterli değilse, otomatik işlev devre
dışı kalır. Aracın kilidini açmak için
elinizi sürücü kapı kolunun
arkasından geçirin veya arka kapak
düğmesine basın.
Kilidin açılması
Kilit açma modu, Bilgi Ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir. İki ayar mümkündür:
● Sadece sürücü kapısı ve yakıt deposu kapağının kilidi açılır.
● Tüm kapıların, bagaj bölümünün ve yakıt deposu kapağının kilidi
açılacak.
Araç ayarlarının kişiselleştirilmesi 3 77.Elektronik anahtar üzerindeki
düğmelerle çalıştırma
Merkezi kilitleme sistemi elektronik
anahtar üzerindeki düğmelerle de
çalıştırılabilir.
Kilidi açmak için a tuşuna basın.
Kilitlemek için b tuşuna basın.
? düğmesine basmak sadece
arka kapağın kilidini açar.
Uzaktan kumandayla çalıştırma 3 11.
Page 16 of 231
14Anahtar, Kapılar ve CamlarOnay
Merkezi kilit sistemini çalıştırma
dörtlü ikaz flaşörü ile doğrulanır. Bir
ön şart, ayarın araç ayarlarının
kişiselleştirilmesinde etkin hale
getirilmesidir 3 77.
Akıllı erişim
Bu özellikle, bir akıllı telefon sanki bir
elektronik anahtarmış gibi
kullanılabilir. Araç, bir uygulama
üzerinden kontrol edilebilir.
Araca yaklaştığınızda, aracı açmak
için telefonunuza gelen mesajı
onaylayın.
Merkezi kilit tuşu
Kapıların, bagaj kapağı ve depo
kapağının yolcu bölümünden
kilitlenmesi veya kilitlerinin açılmasını sağlar.
Kilitlemek için b tuşuna basın.
Düğmedeki LED yanar.
Kilidi açmak için b tuşuna tekrar
basın. Düğmedeki LED söner.
Merkezi kilit sisteminde bir arıza
olması durumunda anahtarla
çalıştırma
Bir arıza, örn. araç aküsü veya
uzaktan kumanda / elektronik anahtar pilinin boşalması halinde, ön kapı
mekanik anahtarla kilitlenebilir veya
kilidi açılabilir.
Manüel olarak kilit açma
Elektronik anahtar: tümleşik anahtarı
çıkarmak için mandalı itin.
Page 17 of 231
Anahtar, Kapılar ve Camlar15Anahtarı kapı kilidi silindirine sokup
çevirerek ön kapının kilidini manüel
olarak açın.
Diğer kapılar iç kapı kollarının
çekilmesi ile açılabilir. Bagaj bölmesi
ve yakıt deposu kapağının kilidi
muhtemelen açık değildir.
Kontak açıldığında, hırsızlık alarm
sistemi de devre dışı bırakılır.
Manüel olarak kilitleme
Anahtarı kapı kilidi silindirine sokup
çevirerek ön kapıyı manüel olarak
kilitleyin.
Diğer kapıları kilitlemek için, arka
kapağı bir anahtar kullanarak çıkarın.
Anahtarı dikkatle sokun ve anahtarı
çevirmeden kapının iç tarafına getirin.
Ardından anahtarı çıkarın ve siyah
kapağı tekrar takın.
Yakıt deposu kapağı ve arka kapak muhtemelen kilitli değildir.
Otomatik kilitleme
Sürüşe başlanıldığında otomatik
kilitleme
Bu sistem, araç belli bir hızı
geçtiğinde kapıların ve arka kapağın otomatik olarak kilitlenmesine olanak
sağlar.
Kapılardan birisi veya arka kapak
açıksa, otomatik merkezi kilitleme
gerçekleşmez. Bu, kilitlerin geri
tepmesiyle birlikte göstergelerde P
ışığının yanması, sesli bir sinyal ve bir
uyarı mesajının verilmesinden
anlaşılır.
