Page 9 of 231
Özet bilgiler71Elektrik kumandalı camlar .....23
2 Yan aynalar ........................... 20
3 Yan havalandırma çıkışları ...97
4 Sinyal lambaları, selektör,
kısa/uzun huzme ...................85
Park lambaları ....................... 86
Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri .............................. 73
5 Hız Sabitleme Sistemi
(Cruise control) ..................122
Ayarlanabilir hız sabitleyici ..126
Hız sınırlayıcı ...................... 124
Isıtmalı direksiyon .................54
6 Göstergeler ........................... 62
Sürücü Bilgi Sistemi ..............73
7 Bilgi ve eğlence sisteminin
kumanda birimleri
8 Ön cam sileceği ve fıskiye,
arka silecek ve fıskiye ..........55
9 Güç düğmesi ....................... 102
10 Merkezi kilit sistemi ..............11
11 Orta havalandırma çıkışları ..9712 Bilgi Ekranı çalıştırma
kumanda birimleri ................. 74
13 Hırsızlık alarm sistemi
LED lambaları ......................18
14 Bilgi ekranı ........................... 74
15 Dörtlü ikaz flaşörü ................85
16 Torpido gözü ........................ 46
17 Klima Sistemi ....................... 91
18 USB şarj bağlantı noktası ....58
19 Aksesuar prizi ....................... 58
20 Park asistanı / Gelişmiş
park desteği ....................... 140
Şeritte kalma asistanı .......... 154
Stop-start sistemi ................105
Elektronik Denge Kontrolü
ve Çekiş Kontrolü ................120
21 Manuel şanzıman ..............116
Otomatik şanzıman ............112
22 El freni (manuel park freni) . 117
Elektrikli el freni ..................117
23 Kontak anahtarı ..................101
24 Direksiyon ayarı ...................54
25 Korna ................................... 5526Sigorta kutusu ....................178
27 Motor kaputu açma kolu ....165
28 Aydınlatma anahtarı .............80
Far seviye ayarlaması ..........82
Ön / arka sis farları ............... 85
Gösterge aydınlatması .........87
Page 18 of 231
16Anahtar, Kapılar ve CamlarBu fonksiyon istendiği zaman
etkinleştirilebilir veya devreden
çıkarılabilir. Kontak açıkken, sesli bir sinyal başlayıp buna karşılık gelen bir
mesaj görüntülenene kadar b
düğmesine basın.
Kontak kapatılırken, sistemin durumu
hafızaya alınır.
Kilidi açtıktan sonra otomatik
olarak kilitleme
Bu özellik, herhangi bir kapı açık
değilse, tüm kapıları, bagaj bölümü
ve yakıt dolum kapağı uzaktan
kumanda veya elektronik anahtar ile
açıldıktan hemen sonra otomatik olarak kilitler.
Çocuk emniyet kilitleri9 Uyarı
Çocuk emniyet kilidini arka
koltuklarda çocuklar seyahat ettiği müddetçe kullanın.
Mekanik çocuk emniyet kilitleri
Bir anahtar kullanarak arka kapıdaki
kırmızı çocuk kilidini içeriye doğru
yatay konuma çevirin. Bu durumda
kapı içeriden açılamaz.
Devre dışı bırakmak için çocuk
emniyet kilidini tekrar dikey pozisyona çevirin.
Elektrikli çocuk emniyet kilitleri
Arka kapıların iç kapı kollarıyla
açılmasını ve arka elektrik kumandalı
camların kullanılmasını önleme
amaçlı uzaktan kumandalı sistem.
Etkinleştirilmesi
> tuşuna basın. Düğme içindeki
gösterge lambası yanar ve bir onay
mesajı verilir. Bu gösterge lambası,
çocuk emniyet kilidi kapatılana kadar
açık kalır.
Kapatılması
> tuşuna tekrar basın. Düğmedeki
gösterge lambası söner ve bir onay
mesajı verilir.

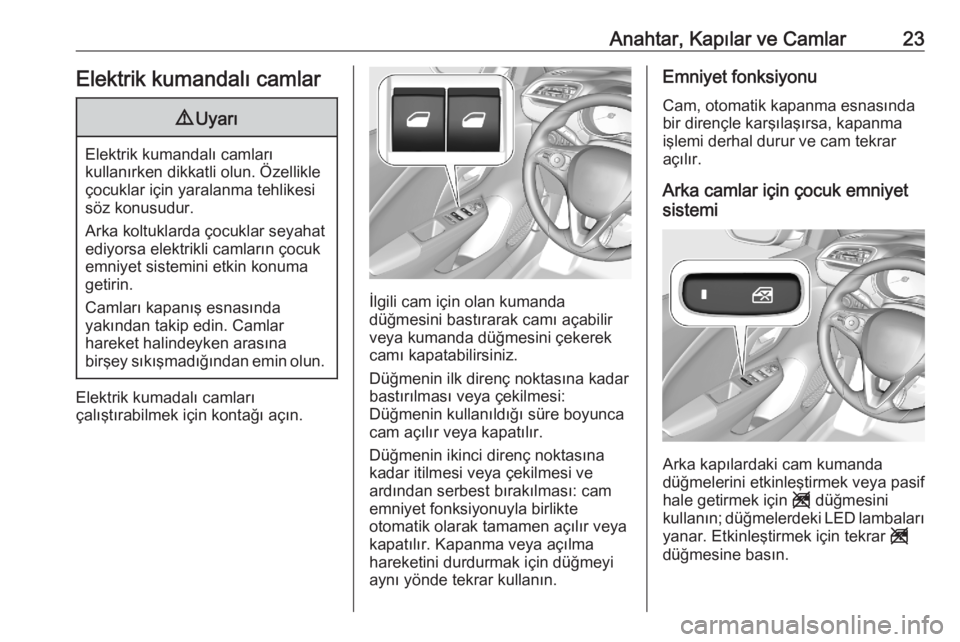

Page 25 of 231
Anahtar, Kapılar ve Camlar23Elektrik kumandalı camlar9Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar itilmesi veya çekilmesi ve
ardından serbest bırakılması: cam
emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Emniyet fonksiyonu
Cam, otomatik kapanma esnasında
bir dirençle karşılaşırsa, kapanma
işlemi derhal durur ve cam tekrar
açılır.
Arka camlar için çocuk emniyet
sistemi
Arka kapılardaki cam kumanda
düğmelerini etkinleştirmek veya pasif
hale getirmek için g düğmesini
kullanın; düğmelerdeki LED lambaları yanar. Etkinleştirmek için tekrar g
düğmesine basın.
Page 32 of 231
30Koltuklar, Güvenlik SistemleriDüğmeyi yukarı / aşağı yönde
hareket ettirin.
Omurga desteği
* veya ' basın.
*:daha fazla bel desteği':daha az bel desteğiKol dayanağı
Tuşa basın ve kol dayanağını yukarı
doğru katlayın. Kol dayanağının
altında eşya saklama gözü
bulunmaktadır.
Isıtma
İlgili koltuğu istenilen ayara kadar
ısıtmak için " tuşuna bir veya daha
fazla kez basın. Tuştaki kontrol
lambası ayar durumunu gösterir.
Hassas cilde sahip kişilerde koltuk
ısıtmasının sürekli olarak en üst
kademede tutulması tavsiye edilmez.
Koltukların ısıtılması motor çalışırken
gerçekleşir.
Stop-start sistemi 3 105.
Page 34 of 231
32Koltuklar, Güvenlik Sistemleriengelleyin. Kemer sargılarının içine
yabancı maddelerin girmesini
engelleyin.
Emniyet kemeri takma uyarısı
Her koltuk bir emniyet kemeri takma
uyarısı ile donatılmış olup, bunlar da
ilgili koltuk için tavan konsolundaki bir
kontrol lambası a ile gösterilir
3 66.
Kemer kuvveti sınırlayıcıları
Vücuda etki edecek olan yükü,
kemerleri kademeli olarak gevşetmek suretiyle en aza indirir.
Kemer gerdiricileri Ön ve arka dış emniyet kemerleri,
aracın önden, arkadan veya yandan
uğrayabileceği belli bir şiddetin
üzerindeki çarpışmalarda gerdirilir.9 Uyarı
Usulüne uygun olmayan kullanım
(örn. kemerlerin sökülmesi veya
takılması) kemer gerdiricilerin
işlevselliğinin sona ermesine
sebep olabilir.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona erdiği d kontrol lambasının
sürekli yanması ile gösterilir 3 66.
Devreye girmiş ve bu yüzden tekrar
fonksiyonunu yerine getirmeyecek
olan kemer gerdiricileri servis
tarafından değiştirilmelidir. Kemer
gerdiriciler sadece bir defa devreye
girer ve fonksiyonlarını bir kez yerine
getirirler.
Not
Aksesuarların ve diğer
malzemelerin, kemer gerdiricileri
etki alanı içinde bir yerde
bulundurmamasına özen gösterin.
Kemer gerdiricilerinde herhangi bir
modifikasyon yapmayın, aksi
takdirde aracınızın kullanım izni
geçersiz olacaktır.Üç noktalı emniyet kemeri
Bağla
Emniyet kemerini sarma tertibatından(gergi makarası) dışarı doğru çekin,
bükülmemesine dikkat ederek
vücudunuzun üzerinden geçirin.
Kemerin ucundaki kilit dilini kilidin
içine yerleştirin. Sürüş esnasında kemerin omzunuzun üzerinden
geçen kısmını çekerek, kemerin bel
kısmını gerdirin.
Page 36 of 231
34Koltuklar, Güvenlik SistemleriHava yastığı sistemiAraç ekipmanlarına bağlı olarak,
hava yastığı sistemi birbirinden ayrı
birçok sistemden oluşmaktadır.
Etkinleştiklerinde, hava yastıkları
milisaniyelik bir zaman zarfında şişer.
Hava yastıkları çarpışma anında fark
edilemeyecek bir hız ile açılır ve
şişerler.9 Uyarı
Hava yastığı sistemi patlayıcı bir
şekilde açılır, onarımlar sadece
uygun vasıflı personel tarafından yapılmalıdır.
9 Uyarı
Aracın şasisi, tampon sistemi,
yüksekliği, ön ucu veya yan sacını
değiştiren aksesuarlar eklenmesi,
hava yastığı sisteminin düzgün
çalışmasını engelleyebilir. Hava
yastığı sisteminin çalışması, ön
koltuklar, emniyet kemerleri, hava
yastığı algılama ve arıza teşhisi
modülü, direksiyon simidi,
gösterge paneli, hoparlörler de
dahil olmak üzere iç kapı contaları, hava yastıklarının herhangi biri,
tavan veya direk çıtası, ön
sensörler, yan darbe sensörleri
veya hava yastığı kablo
tesisatında yapılan herhangi bir
parça değişiminden de
etkilenebilir.
Not
Orta konsol bölümünde hava yastığı
ve kemer gergi sisteminin kumanda
elektroniği bulunmaktadır. Bu
bölümde manyetik özellikli eşyalar
bulundurmayın.
Hava yastığı kapaklarına herhangi
bir şey sabitlemeyin ve başka
malzemelerle kaplamayın. Hasarlı kapakları bir atölyede değiştirtin.
Her hava yastığı sadece bir defa
açılır. İşlevselliği sona ermiş hava
yastığının derhal bir servis
tarafından değiştirilmesini sağlayın.
Ayrıca direksiyon simidi, gösterge
paneli, tüm panel parçaları, kapı contaları, tutamaklar ve ön
koltukların değişmesi gerekli olabilir.
Araç kullanım iznini geçersiz
kılacağı için, hava yastığı sisteminde
hiçbir değişiklik yapmayın.
Hava yastığı sistemleri için kontrol
lambası v 3 66.
Hava yastığı sistemli ön yolcu
koltuğunda çocuk emniyet
sistemleri
ECE R94.02'ye göre uyarı:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
Page 42 of 231
40Koltuklar, Güvenlik SistemleriKontrol göstergesi Ó kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.
Kontak açıldıktan sonra kontrol
göstergesi * yanarsa, ön yolcu hava
yastığı sistemi devreden çıkarılmıştır. Hava yastığı devre dışı kaldığı sürece
yanar.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Kontrol lambalarının hiçbiri
yanmıyorsa derhal bir servise
başvurun.
Değişiklikleri ancak araç hareketsiz ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 67.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 43'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 39.
Hava yastığı etiketi 3 34.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Bir çocuk koltuğunu tespit etmeden
önce, koltuk başlığını ayarlayın 3 26.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Çocuk emniyet
sistemini taktıktan sonra emniyet
kemerinin sıkılması gerekir 3 43.
Page 55 of 231
Göstergeler ve kumanda birimleri53Göstergeler ve
kumanda birimleriKumanda birimleri ........................54
Direksiyon ayarı .........................54
Direksiyondaki kumanda tuşları ........................................ 54
Isıtmalı direksiyon ......................54
Korna ......................................... 55
Ön cam silecekleri ve yıkama sistemi ...................................... 55
Arka cam sileceği ve yıkama sistemi ...................................... 57
Dış hava sıcaklığı ......................58
Saat ........................................... 58
Aksesuar prizleri ........................58
Endüktif şarj ............................... 59
Çakmak ..................................... 60
Küllükler ..................................... 61
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................61
Göstergeler ................................ 61
Kilometre saati ........................... 62
Kilometre sayacı ........................62
Seyir kilometre sayacı ...............62
Motor devir saati ........................63
Yakıt göstergesi .........................63Motor soğutma sıvısı sıcaklık
göstergesi ................................. 64
Motor yağ seviyesi kontrol ekranı ....................................... 64
Servis ekranı ............................. 64
Kontrol lambaları .......................65
Dönüş lambaları ........................65
Emniyet kemeri takma uyarısı ...66
Hava yastığı sistemi ve kemer gerdiriciler ................................. 66
Hava yastığının devre dışı bırakılması ................................ 67
Ateşleme sistemi .......................67
Arıza gösterge lambası .............67
"En kısa sürede bir servise başvurun" ikazı ......................... 67
Motoru durdurun ........................67
Sistem kontrolü .......................... 68
Fren ve debriyaj sistemi ............68
El freni ....................................... 68
Elektrikli park freni .....................68
Elektrikli park freninde arıza ......68
Elektrikli park freninin otomatik çalışması kapalı ........................ 68
Anti blokaj fren sistemi (ABS) ....69
Vites değiştirme .........................69
Şeritte kalma asistanı ................69
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................69
Motor soğutma sıvısı sıcaklığı ...70Ön ısıtma ................................... 70
Egzoz filtresi .............................. 70
AdBlue ....................................... 70
Lastik basınç kaybı kontrol sistemi ...................................... 70
Motor yağ basıncı ......................71
Düşük yakıt seviyesi ..................71
Autostop .................................... 71
Dış aydınlatma .......................... 71
Kısa hüzmeli far .........................71
Uzun hüzmeli far .......................72
Uzun huzmeli far asistanı ..........72
LED ön farlar ............................. 72
Ön sis farları .............................. 72
Arka sis lambası ........................72
Yağmur sensörü ........................72
Aktif Acil Frenleme ....................72
Kapı açık ................................... 72
Ekranlar ....................................... 73
Sürücü bilgi sistemi ...................73
Bilgi ekranı ................................. 74
Araç mesajları .............................. 76
Uyarı sesleri .............................. 76
Araç ayarlarının kişiselleştiril‐
mesi ............................................. 77
Telematik servisleri ......................78
Opel Connect ............................ 78
Page 59 of 231
Göstergeler ve kumanda birimleri57
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Kontrol lambası y 3 55.
Cam yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Cam yıkama sıvısı 3 168.
Arka cam sileceği ve
yıkama sistemi
Arka cam sileceğiOFF:kapalıINT:fasılalı çalıştırmaON:sürekli çalıştırma
Arka cam buzlu ise silecekleri
kullanmayın.
Araç yıkama tesislerinde kapatın.
Arka cam sileceği, ön cam silecekleri
açık konumdayken ve geri vites
takıldığı zaman otomatik olarak
devreye girer.
Bu fonksiyonun etkinleştirilmesi veya
devre dışı bırakılması, Araç ayarlarını
kişiselleştirme menüsünden
değiştirilebilir 3 77.
Arka cam yıkama sistemi
Kolu ileri doğru itin.
Arka cama cam yıkama sıvısı
püskürtülür ve silecekler birkaç silme
hareketi yapmak üzere çalıştırılır.
Cam yıkama sıvısı 3 168.
Page 63 of 231
Göstergeler ve kumanda birimleri61KüllüklerDikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
İçecek tutucularına portatif bir küllük
yerleştirilebilir.
İkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Aşağıdaki göstergeler mevcuttur:
Genel bakış
1Dönüş lambaları 3 65aEmniyet kemeri takma uyarısı
3 66dHava yastığı sistemi ve kemer
gerdiricileri 3 66gHava yastığının devre dışı
bırakılması 3 67SŞarj sistemi 3 67WArıza gösterge lambası
3 67CEn kısa sürede bir servise
başvurun ikazı 3 67+Motoru durdurun 3 67XSistem kontrolü 3 68hFren ve debriyaj sistemi
3 68j ,Elektrikli park freni 3 68oOtomatik çalışan elektrikli el
frenini kapalı 3 68kElektrikli park freni arızası
3 68iAnti blokaj fren sistemi (ABS)
3 69YVites değiştirme 3 69LŞeritte kalma asistanı 3 69
