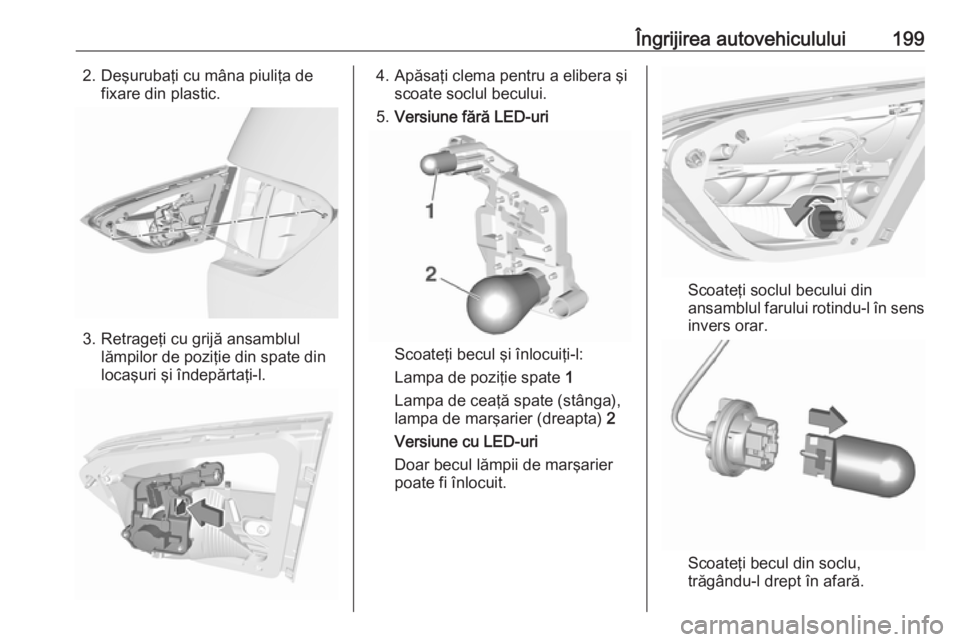

Îngrijirea autovehiculului1992. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Apăsaţi clema pentru a elibera şi scoate soclul becului.
5. Versiune fără LED-uri
Scoateţi becul şi înlocuiţi-l:
Lampa de poziţie spate 1
Lampa de ceaţă spate (stânga),
lampa de marşarier (dreapta) 2
Versiune cu LED-uri
Doar becul lămpii de marşarier
poate fi înlocuit.
Scoateţi soclul becului din
ansamblul farului rotindu-l în sens
invers orar.
Scoateţi becul din soclu,
trăgându-l drept în afară.

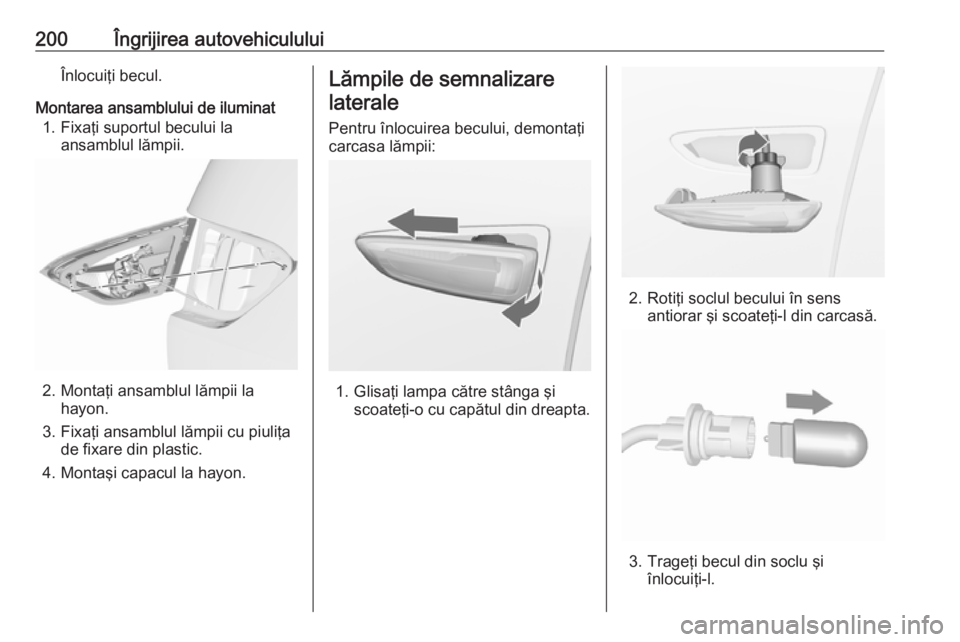

200Îngrijirea autovehicululuiÎnlocuiţi becul.
Montarea ansamblului de iluminat 1. Fixaţi suportul becului la ansamblul lămpii.
2. Montaţi ansamblul lămpii lahayon.
3. Fixaţi ansamblul lămpii cu piuliţa de fixare din plastic.
4. Montaşi capacul la hayon.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

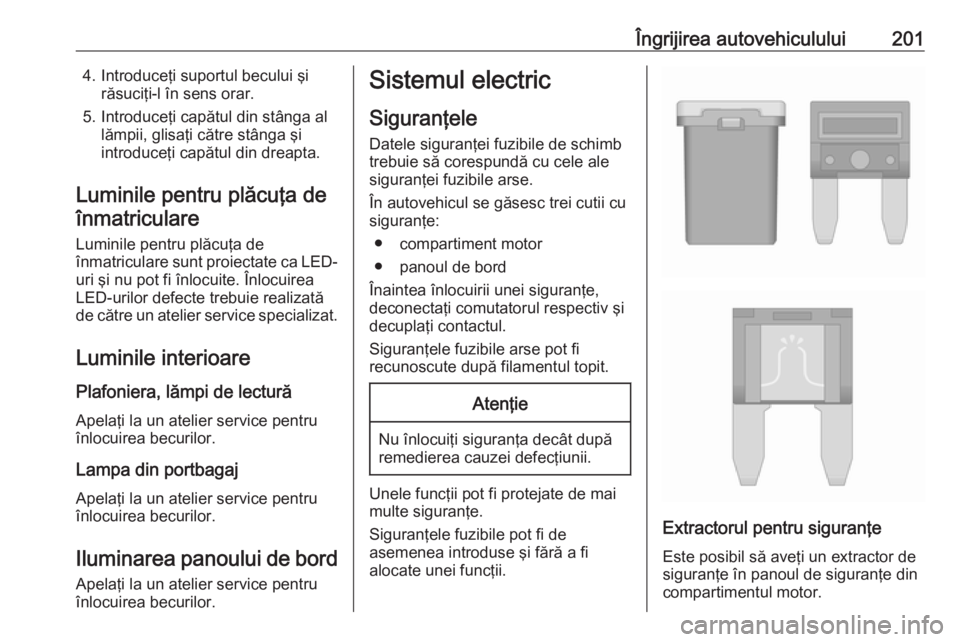

Îngrijirea autovehiculului2014. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele funcţii pot fi protejate de mai
multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul pentru siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

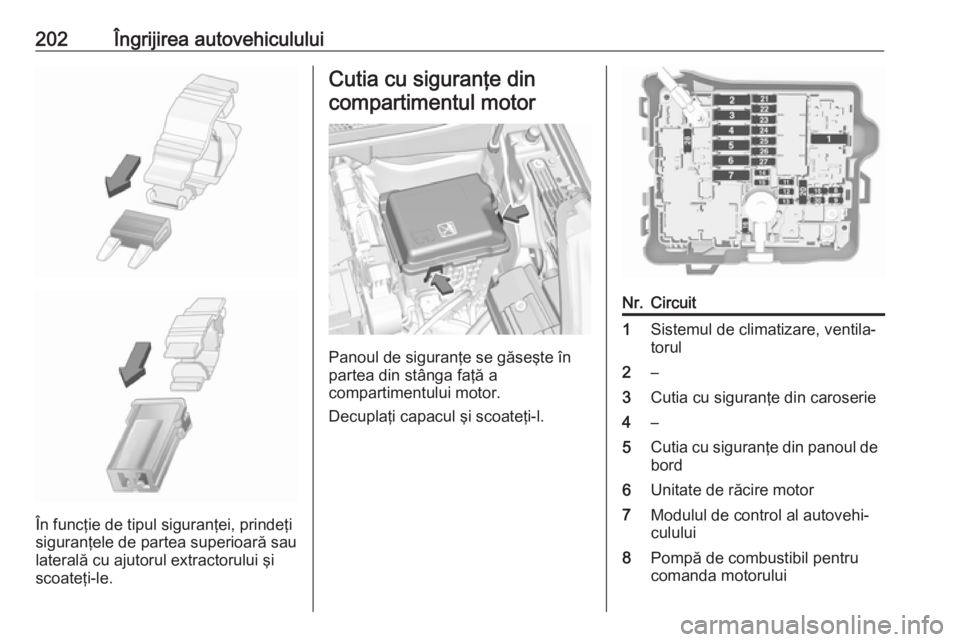

202Îngrijirea autovehiculului
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul extractorului şiscoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Nr.Circuit1Sistemul de climatizare, ventila‐
torul2–3Cutia cu siguranţe din caroserie4–5Cutia cu siguranţe din panoul de
bord6Unitate de răcire motor7Modulul de control al autovehi‐
culului8Pompă de combustibil pentru
comanda motorului

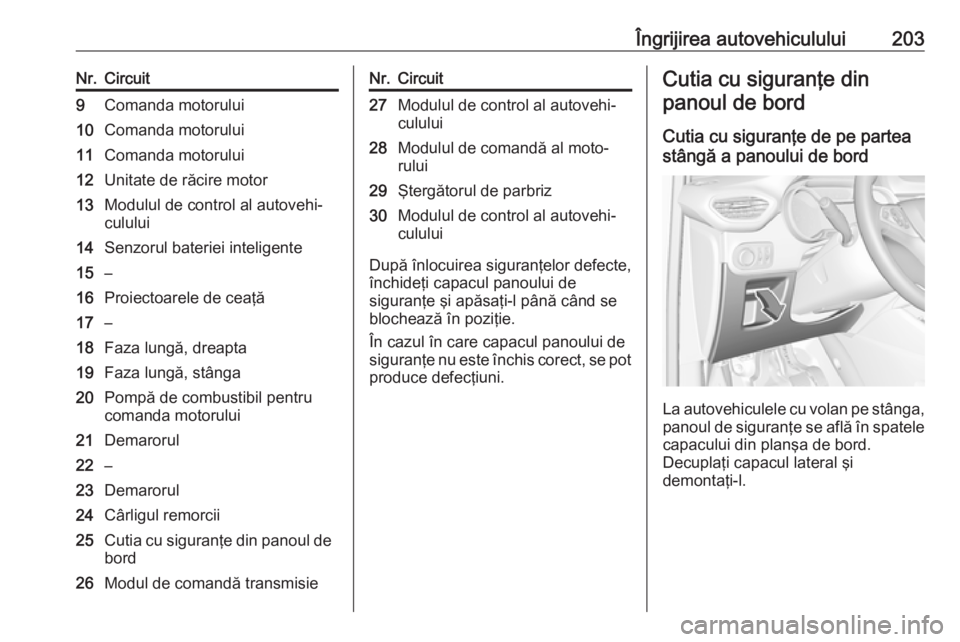

Îngrijirea autovehiculului203Nr.Circuit9Comanda motorului10Comanda motorului11Comanda motorului12Unitate de răcire motor13Modulul de control al autovehi‐
culului14Senzorul bateriei inteligente15–16Proiectoarele de ceaţă17–18Faza lungă, dreapta19Faza lungă, stânga20Pompă de combustibil pentru
comanda motorului21Demarorul22–23Demarorul24Cârligul remorcii25Cutia cu siguranţe din panoul de
bord26Modul de comandă transmisieNr.Circuit27Modulul de control al autovehi‐
culului28Modulul de comandă al moto‐
rului29Ştergătorul de parbriz30Modulul de control al autovehi‐
culului
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Cutia cu siguranţe de pe partea
stângă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.

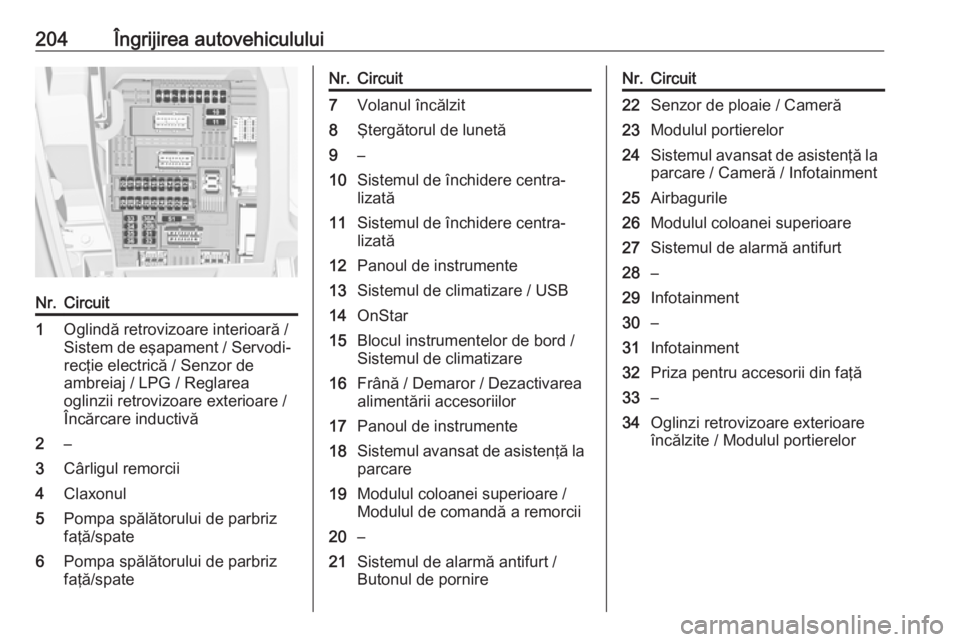

204Îngrijirea autovehicululuiNr.Circuit1Oglindă retrovizoare interioară /
Sistem de eşapament / Servodi‐ recţie electrică / Senzor de
ambreiaj / LPG / Reglarea
oglinzii retrovizoare exterioare /
Încărcare inductivă2–3Cârligul remorcii4Claxonul5Pompa spălătorului de parbriz
faţă/spate6Pompa spălătorului de parbriz
faţă/spateNr.Circuit7Volanul încălzit8Ştergătorul de lunetă9–10Sistemul de închidere centra‐
lizată11Sistemul de închidere centra‐
lizată12Panoul de instrumente13Sistemul de climatizare / USB14OnStar15Blocul instrumentelor de bord /
Sistemul de climatizare16Frână / Demaror / Dezactivarea
alimentării accesoriilor17Panoul de instrumente18Sistemul avansat de asistenţă la
parcare19Modulul coloanei superioare /
Modulul de comandă a remorcii20–21Sistemul de alarmă antifurt /
Butonul de pornireNr.Circuit22Senzor de ploaie / Cameră23Modulul portierelor24Sistemul avansat de asistenţă la
parcare / Cameră / Infotainment25Airbagurile26Modulul coloanei superioare27Sistemul de alarmă antifurt28–29Infotainment30–31Infotainment32Priza pentru accesorii din faţă33–34Oglinzi retrovizoare exterioare
încălzite / Modulul portierelor

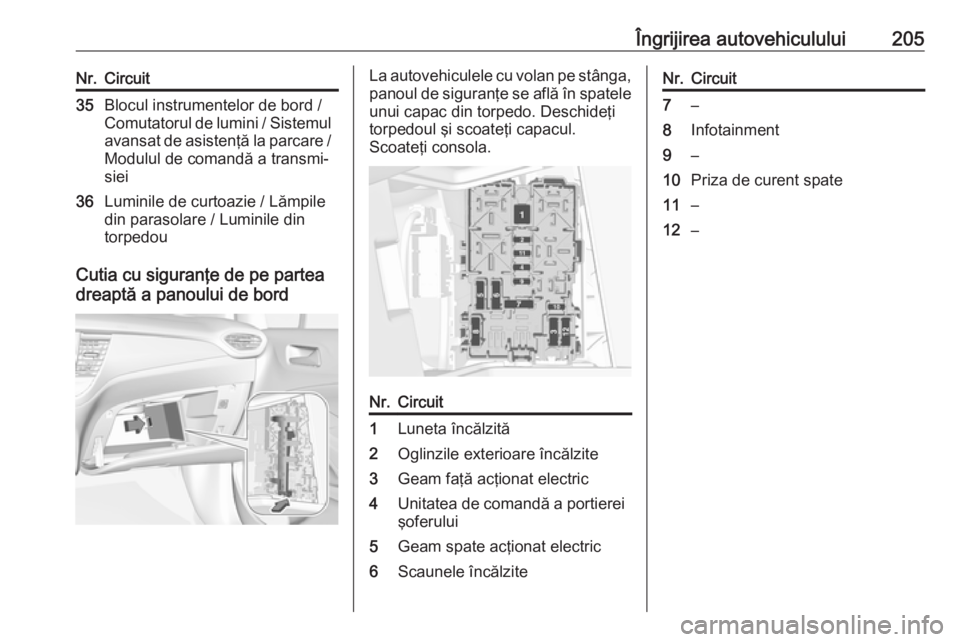

Îngrijirea autovehiculului205Nr.Circuit35Blocul instrumentelor de bord /
Comutatorul de lumini / Sistemul
avansat de asistenţă la parcare /
Modulul de comandă a transmi‐
siei36Luminile de curtoazie / Lămpile
din parasolare / Luminile din
torpedou
Cutia cu siguranţe de pe partea
dreaptă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele unui capac din torpedo. Deschideţi
torpedoul şi scoateţi capacul.
Scoateţi consola.Nr.Circuit1Luneta încălzită2Oglinzile exterioare încălzite3Geam faţă acţionat electric4Unitatea de comandă a portierei şoferului5Geam spate acţionat electric6Scaunele încălziteNr.Circuit7–8Infotainment9–10Priza de curent spate11–12–

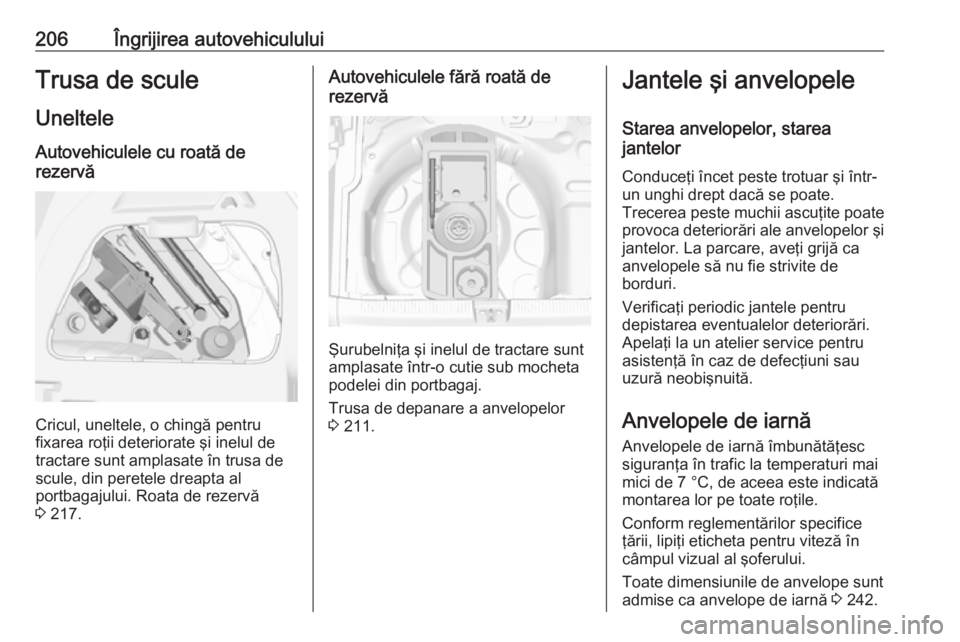

206Îngrijirea autovehicululuiTrusa de scule
Uneltele Autovehiculele cu roată de
rezervă
Cricul, uneltele, o chingă pentru
fixarea roţii deteriorate şi inelul de
tractare sunt amplasate în trusa de
scule, din peretele dreapta al
portbagajului. Roata de rezervă
3 217.
Autovehiculele fără roată de
rezervă
Şurubelniţa şi inelul de tractare sunt
amplasate într-o cutie sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor 3 211.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 242.

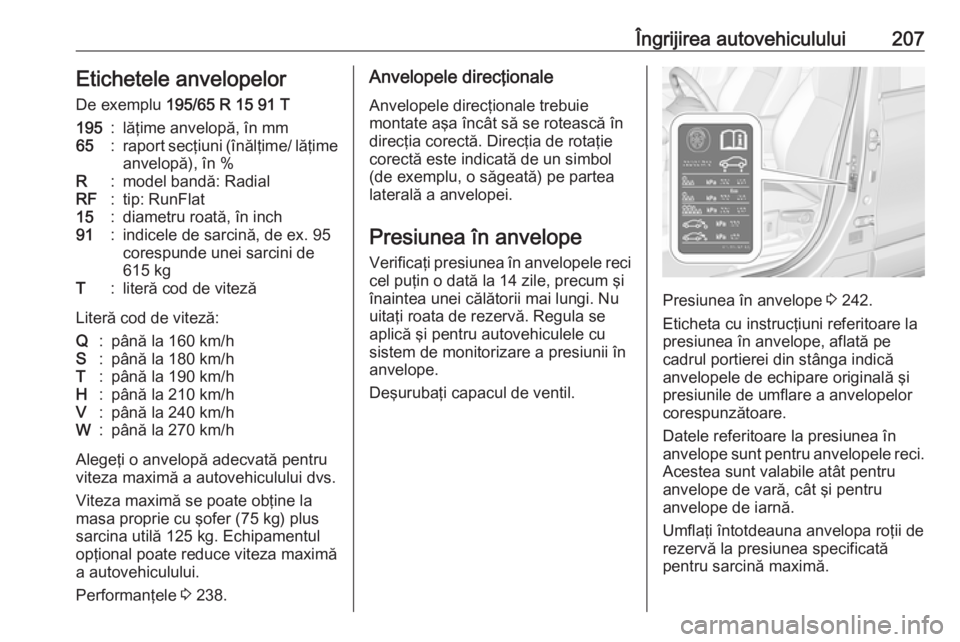

Îngrijirea autovehiculului207Etichetele anvelopelorDe exemplu 195/65 R 15 91 T195:lăţime anvelopă, în mm65:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat15:diametru roată, în inch91:indicele de sarcină, de ex. 95
corespunde unei sarcini de
615 kgT:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plussarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 238.
Anvelopele direcţionale
Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 242.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.

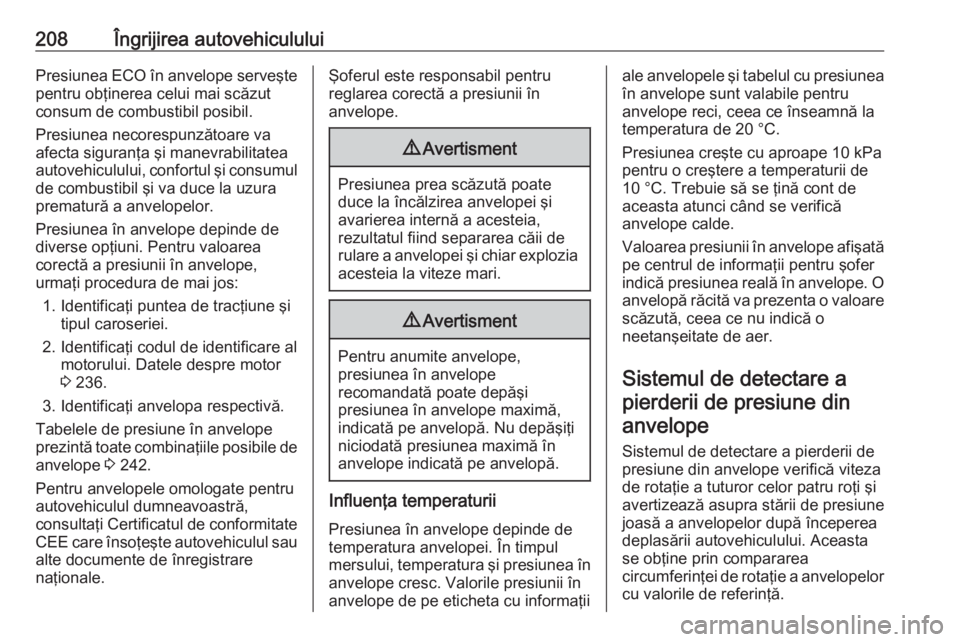

208Îngrijirea autovehicululuiPresiunea ECO în anvelope serveştepentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi puntea de tracţiune şi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 236.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 242.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii
ale anvelopele şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.
Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată pe centrul de informaţii pentru şofer
indică presiunea reală în anvelope. O anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.
Sistemul de detectare apierderii de presiune din anvelope
Sistemul de detectare a pierderii de presiune din anvelope verifică viteza
de rotaţie a tuturor celor patru roţi şi
avertizează asupra stării de presiune
joasă a anvelopelor după începerea
deplasării autovehiculului. Aceasta
se obţine prin compararea
circumferinţei de rotaţie a anvelopelor
cu valorile de referinţă.
