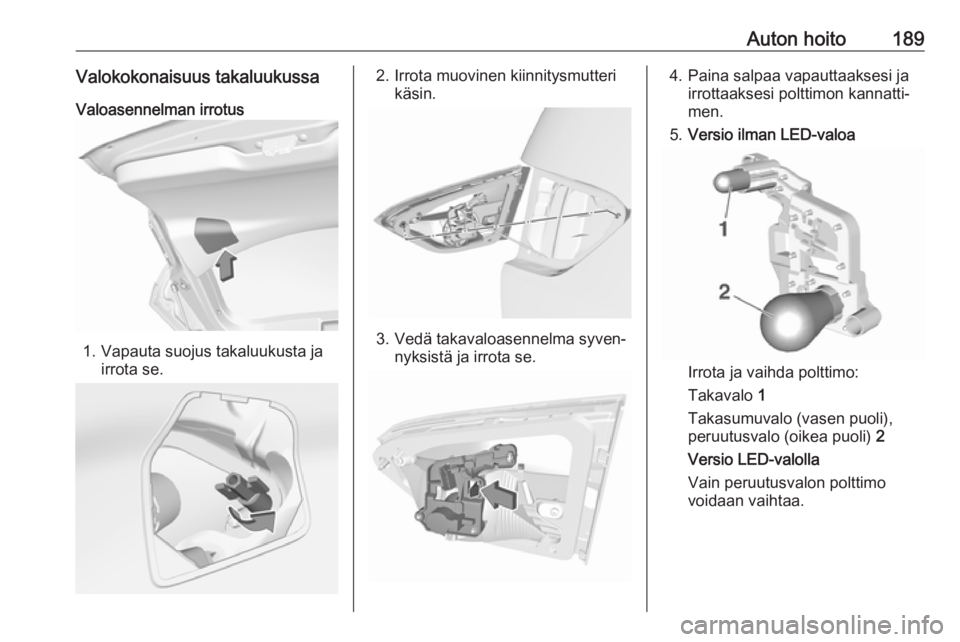

Auton hoito189Valokokonaisuus takaluukussaValoasennelman irrotus
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Paina salpaa vapauttaaksesi jairrottaaksesi polttimon kannatti‐
men.
5. Versio ilman LED-valoa
Irrota ja vaihda polttimo:
Takavalo 1
Takasumuvalo (vasen puoli),
peruutusvalo (oikea puoli) 2
Versio LED-valolla
Vain peruutusvalon polttimo
voidaan vaihtaa.

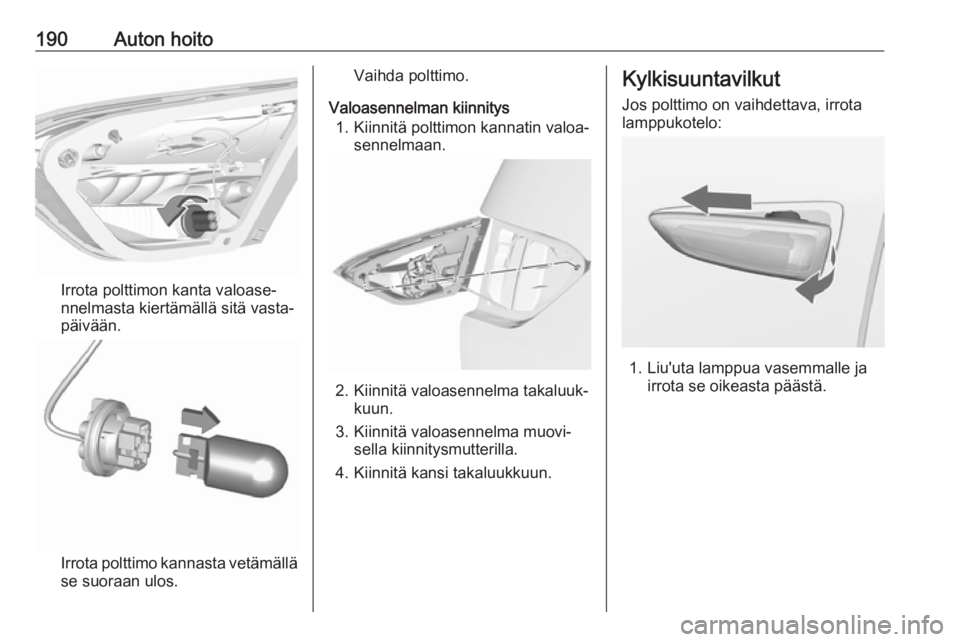

190Auton hoito
Irrota polttimon kanta valoase‐
nnelmasta kiertämällä sitä vasta‐
päivään.
Irrota polttimo kannasta vetämällä
se suoraan ulos.
Vaihda polttimo.
Valoasennelman kiinnitys 1. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
2. Kiinnitä valoasennelma takaluuk‐kuun.
3. Kiinnitä valoasennelma muovi‐ sella kiinnitysmutterilla.
4. Kiinnitä kansi takaluukkuun.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

Auton hoito191
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

192Auton hoito

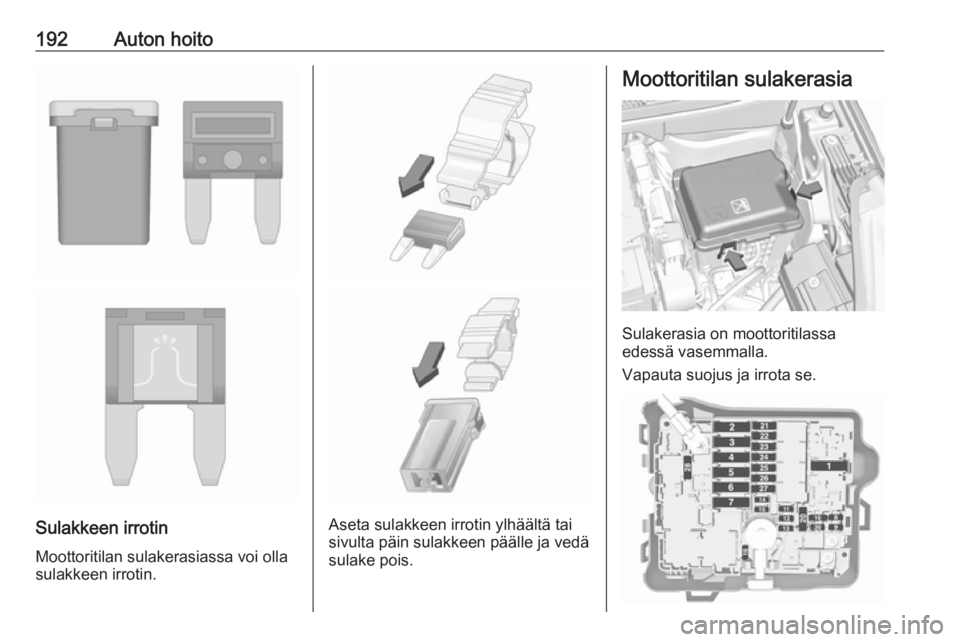

Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.

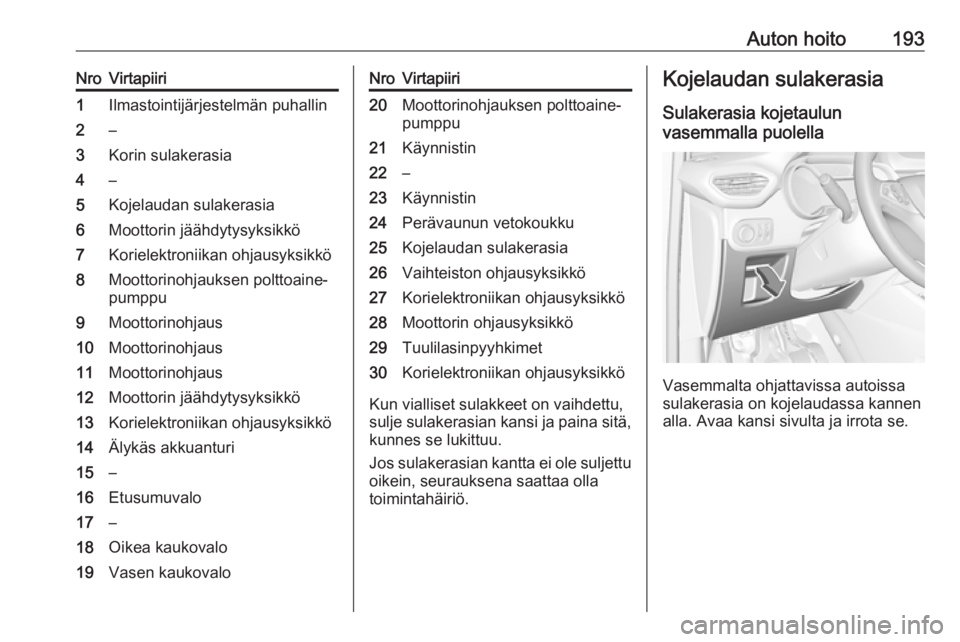

Auton hoito193NroVirtapiiri1Ilmastointijärjestelmän puhallin2–3Korin sulakerasia4–5Kojelaudan sulakerasia6Moottorin jäähdytysyksikkö7Korielektroniikan ohjausyksikkö8Moottorinohjauksen polttoaine‐
pumppu9Moottorinohjaus10Moottorinohjaus11Moottorinohjaus12Moottorin jäähdytysyksikkö13Korielektroniikan ohjausyksikkö14Älykäs akkuanturi15–16Etusumuvalo17–18Oikea kaukovalo19Vasen kaukovaloNroVirtapiiri20Moottorinohjauksen polttoaine‐
pumppu21Käynnistin22–23Käynnistin24Perävaunun vetokoukku25Kojelaudan sulakerasia26Vaihteiston ohjausyksikkö27Korielektroniikan ohjausyksikkö28Moottorin ohjausyksikkö29Tuulilasinpyyhkimet30Korielektroniikan ohjausyksikkö
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia kojetaulun
vasemmalla puolella
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla. Avaa kansi sivulta ja irrota se.

194Auton hoitoNroVirtapiiri1Sisäpeili / Pakokaasujärjes‐
telmä / Sähköinen ohjauste‐
hostus / Kytkinanturi / LPG /
Ulkopeilien säätö / Induktiivinen lataus2–3Perävaunun vetokoukku4Äänitorvi5Tuulilasin pesulaitteen pumppu
edessä/takana6Tuulilasin pesulaitteen pumppu
edessä/takanaNroVirtapiiri7Lämmitettävä ohjauspyörä8Takalasin pyyhin9–10Keskuslukitus11Keskuslukitus12Mittaristo13Ilmastointiautomatiikka / USB14OnStar15Mittaristo / Lämmitys- ja ilmas‐
tointijärjestelmä16Jarru / Käynnistin / Viivästetty
virran katkaisu17Mittaristo18Kehittynyt pysäköintiavustin19Ohjauspylvään ylämoduuli /
Perävaunun ohjausyksikkö20–21Murtohälytinjärjestelmä / Käyn‐
nistyspainike22Sadetunnistin / Kamera23OvimoduuliNroVirtapiiri24Kehittynyt pysäköintiavustin /
Kamera / Infotainment25Turvatyyny26Ohjauspylvään ylämoduuli27Murtohälytin28–29Infotainment30–31Infotainment32Virtapistoke edessä33–34Lämmitetyt ulkopeilit / Ovimo‐
duuli35Mittaristo / Valokytkin / Kehit‐
tynyt pysäköintiavustin / Vaih‐
teiston ohjausyksikkö36Ovivalot / Häikäisysuojien
valot / Käsinelokeron valo

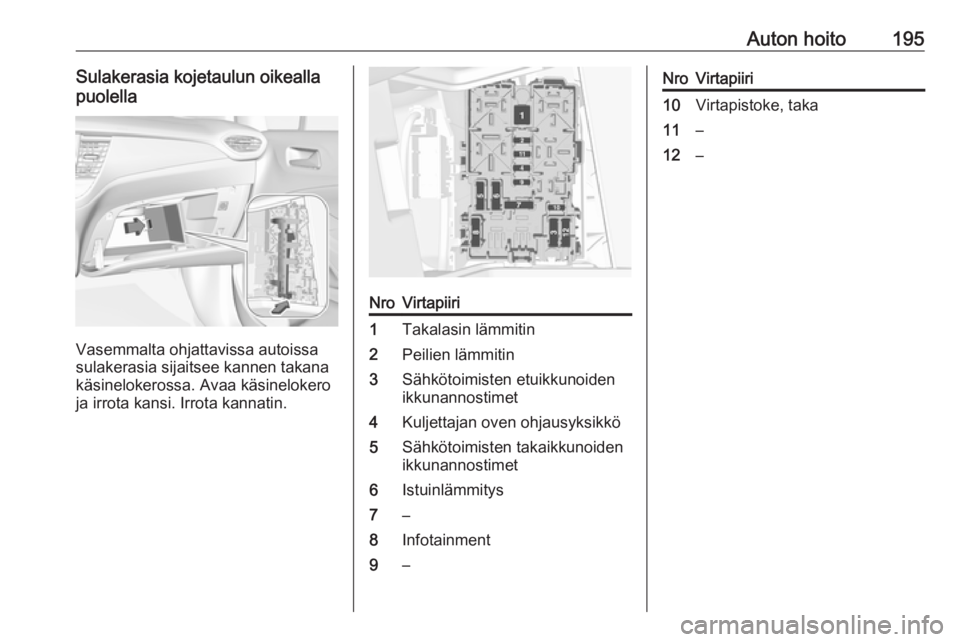

Auton hoito195Sulakerasia kojetaulun oikealla
puolella
Vasemmalta ohjattavissa autoissa
sulakerasia sijaitsee kannen takana
käsinelokerossa. Avaa käsinelokero
ja irrota kansi. Irrota kannatin.
NroVirtapiiri1Takalasin lämmitin2Peilien lämmitin3Sähkötoimisten etuikkunoiden
ikkunannostimet4Kuljettajan oven ohjausyksikkö5Sähkötoimisten takaikkunoiden
ikkunannostimet6Istuinlämmitys7–8Infotainment9–NroVirtapiiri10Virtapistoke, taka11–12–

196Auton hoitoAuton työkalutTyökalut
Varapyörällä varustetut autot
Nosturi, työkalut, hihna vaurioituneen
pyörän kiinnitystä varten ja hinaussil‐
mukka sijaitsevat työkalurasiassa
tavaratilan oikeassa seinässä. Vara‐
pyörä 3 206.
Autot ilman varapyörää
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat työkalurasiassa tavaratilassa
lattian suojalevyn alla.
Renkaanpaikkaussarja 3 201.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 229.

Auton hoito197Rengasmerkinnät
Esim. 195/65 R 15 91 T195:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne15:vanteen halkaisija, tuumaa91:kantavuusindeksi, esim. 95
vastaa 615 kg:aaT:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 225.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 229.
Vasemman etuoven karmiin kiinnitet‐ tyyn rengaspainetta koskevaan tieto‐
tarraan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot sekä
vastaavat rengaspaineet.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.

198Auton hoitoVirheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 223.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 229.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden alenemisen
valvontajärjestelmä
Rengaspaineiden alenemisen havait‐semisjärjestelmä tarkastaa jatkuvasti
ajon aikana kaikkien neljän pyörän
vierintänopeuden ja varoittaa alhai‐
sesta rengaspaineesta. Tarkastuk‐
sessa verrataan renkaiden vierintä‐
sädettä viitearvoihin.
Jos rengaspaine on laskenut, merk‐
kivalo w syttyy ja varoitusviesti näkyy
kuljettajan tietokeskuksessa.
Vähennä tällöin nopeutta, vältä terä‐
viä käännöksiä ja voimakasta jarru‐
tusta. Pysähdy seuraavassa turvalli‐
sessa paikassa ja tarkista rengaspai‐
neet.
